ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
9 *Roulements de roue • S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
10 *Bras oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements
de di-
rection • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
12 *Attaches du ca dre • S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
14 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse silicone.
√√√√√
16 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
( 600 mi) 10000 km
(6000 mi) 20000 k
m
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCF1F0.book Page 6 Thursday, August 8, 2013 11:07 AM
Page 74 of 120

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
17Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
• Lubrifier à la graisse à base de savon au lithium. √√
22 Huile moteur • Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
24 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1MCF1F0.book Page 7 Thursday, August 8, 2013 11:07 AM
Page 75 of 120

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU55251
N.B.Augmenter la fréquence des nettoyages du filtre à air si le vé hicule est utilisé dans des zones particulièrement poussiéreuses ou
humides.
Entretien des freins hydrauliques et de l’embrayage
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du ré -
cepteur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
• Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.25 Huile
de couple co-
nique arrière • Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.
• Changer. √√√√√
26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles • Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1MCF1F0.book Page 8 Thursday, August 8, 2013 11:07 AM
Page 76 of 120
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18772
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU54133
Cache A
Dépose du cache1. Déposer les boulons et les rivets dé-
montables. 2. Libérer la fente à l’arrière du cache de
la saillie du carénage droit.
3. Libérer la fente à l’avant du cache de la saillie du carénage avant, puis dé-
poser le cache comme illustré.

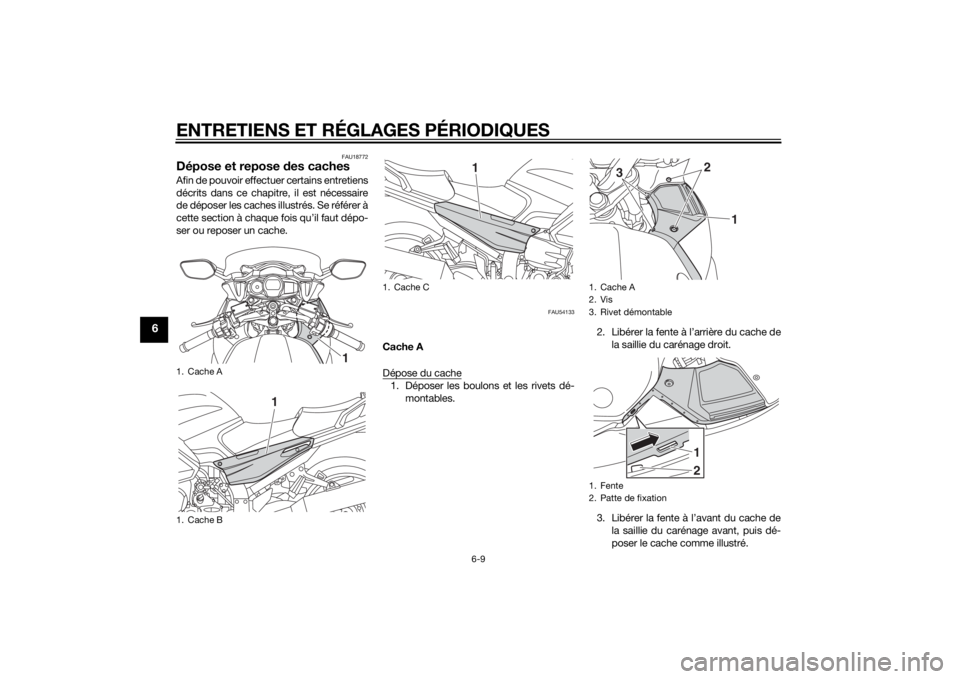

1. Cache A
1. Cache B
1
1
1. Cache C
1
1. Cache A
2. Vis
3. Rivet démontable

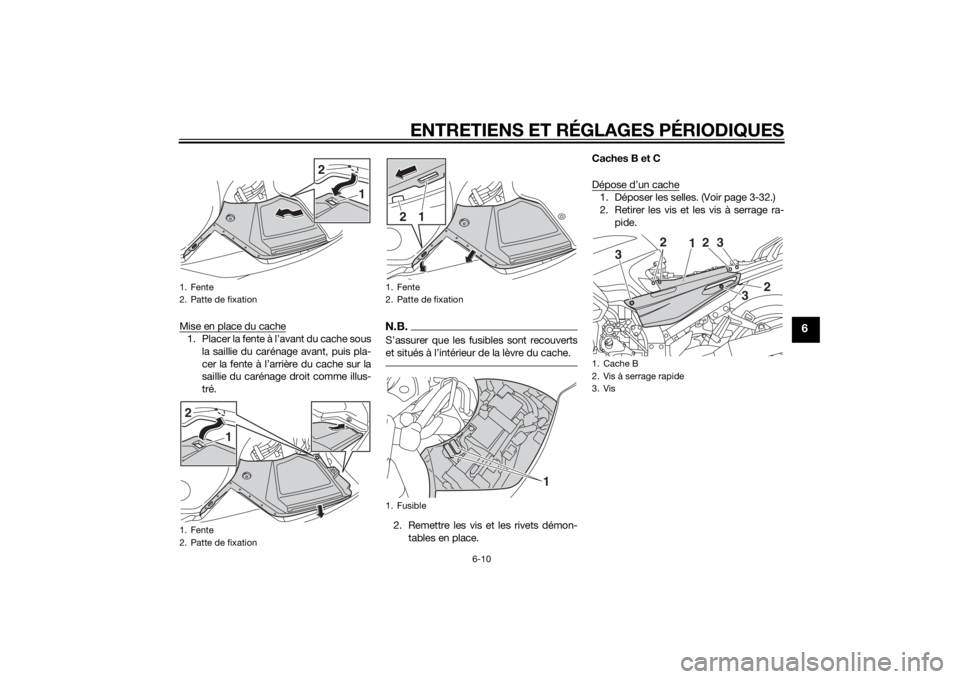

1. Fente
2. Patte de fixation
1
2
3
12
U1MCF1F0.book Page 9 Thursday, August 8, 2013 11:07 AM
Page 77 of 120
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du cache1. Placer la fente à l’avant du cache sousla saillie du carénage avant, puis pla-
cer la fente à l’arrière du cache sur la
saillie du carénage droit comme illus-
tré.
N.B.S’assurer que les fusibles sont recouverts
et situés à l’intérieur de la lèvre du cache.2. Remettre les vis et les rivets démon-tables en place. Caches B et C
Dépose d’un cache
1. Déposer les selles. (Voir page 3-32.)
2. Retirer les vis et les vis à serrage ra-
pide.
1. Fente
2. Patte de fixation
1. Fente
2. Patte de fixation
2
1
2
1
1. Fente
2. Patte de fixation
1. Fusible
1
2
1
1. Cache B
2. Vis à serrage rapide
3. Vis
12
2
3
3
2
3
U1MCF1F0.book Page 10 Thursday, August 8, 2013 11:07 AM
Page 78 of 120

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
3. Procéder comme illustré pour délogerle bas du cache en tirant sur celui-ci,
abaisser l’avant du cache et faire glis-
ser le cache vers l’avant pour le délo-
ger à l’arrière. Mise en place d’un cache
1. Remettre le cache en place, puis re-
poser les vis et les vis à serrage ra-
pide.
2. Reposer les selles.
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
1. Cache C
2. Vis à serrage rapide
3. Vis
1. Cache B
1
2
2
2 3
3
1
1. Cache B
1
Bougie spécifiée :NGK/CPR8EA-9
U1MCF1F0.book Page 11 Thursday, August 8, 2013 11:07 AM
Page 79 of 120

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin
d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu d ans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant d ans les deux
sens.
FAU19887
Huile moteur et cartouche du
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter mo-
teur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.

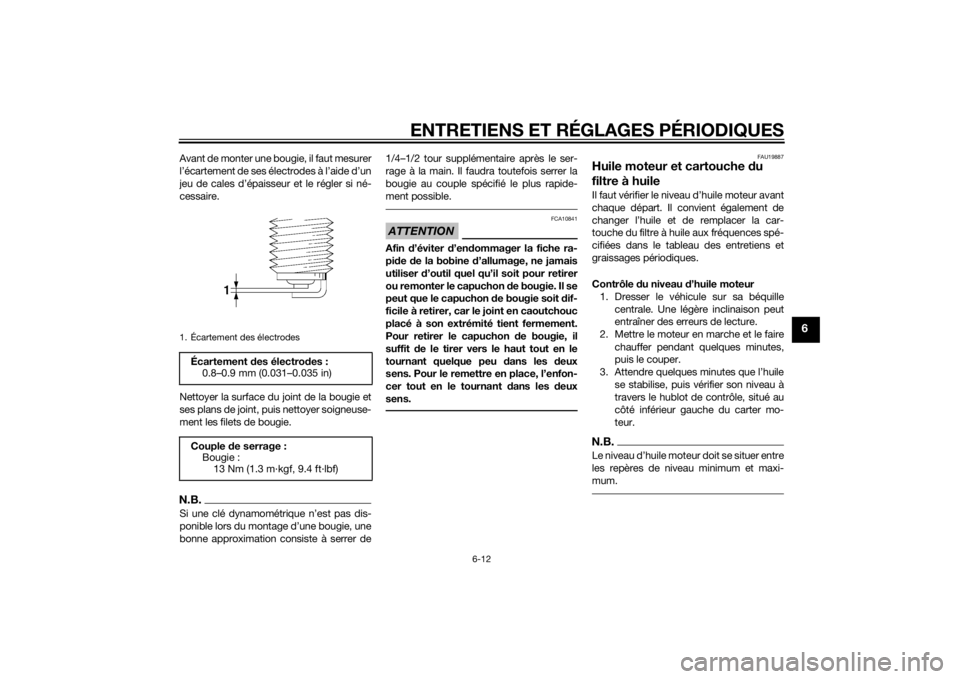

1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1MCF1F0.book Page 12 Thursday, August 8, 2013 11:07 AM
Page 80 of 120

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.5. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.6. Enduire le joint torique de la cartouchedu filtre à huile neuve d’une fine
couche d’huile moteur propre.

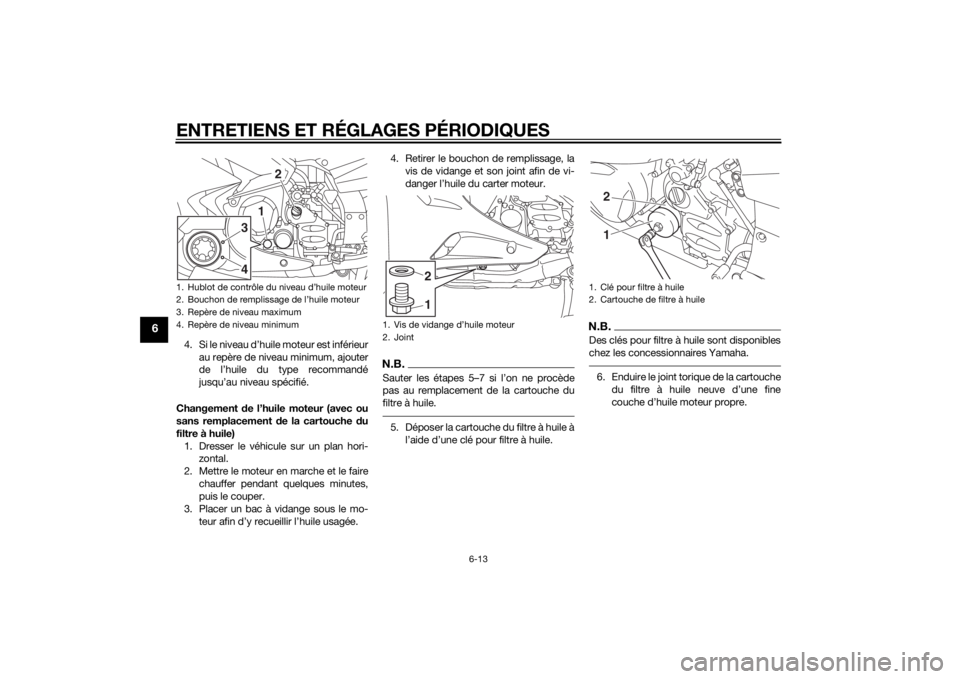

1. Hublot de contrôle du niveau d’huile moteur
2. Bouchon de remplissage de l’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
31
4
2
1. Vis de vidange d’huile moteur
2. Joint
12
