ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
Renseignements sur les pneus
Cette moto est équipée de pneus sans
chambre, de valves de gonflage et de roues
coulées.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10482
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin
d e prévenir toute chute d e la pres-
sion de gonflage.
 Afin d’éviter tout dégonflement des
pneus lors de la con duite à gran de
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha Motor Co., Ltd. pour ce
modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin d e ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.  Remplacer les pneus exclusive-
ment par d es pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant : Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle : BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Pneu arrière : Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle : BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
AVANT et ARRIÈRE : Valve de gonflage :
TR412
Obus de valve : #9100 (d’origine)
U1MCF1F0.book Page 22 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
très gran de vitesse pen dant les
premiers 100 km (60 mi) après le
remplacement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression d e
gonflage aux con ditions de
con duite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22074
Levier d’embrayageCe modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. (Voir page 6-25.) Si la
garde du levier d’embrayage devient ex-
cessive et que les changements de rapport
deviennent brutaux ou si l’embrayage pa-
tine, entraînant un retard de réponse à l’ac-
célération, il y a probablement de l’air dans
le circuit d’embrayage. Dans ce cas, ne pas
utiliser la moto avant d’avoir fait purger le
circuit par un concessionnaire Yamaha.
U1MCF1F0.book Page 23 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle d u véhicule et
être la cause d’un acci dent.
FAU22283
Contacteurs de feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Comme les contacteurs de feu stop
sont des organes du système de régulateur
de vitesse, leur réglage doit être confié à un
concessionnaire Yamaha, en raison de ses
connaissances et de son expérience en la
matière.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU43432
Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est

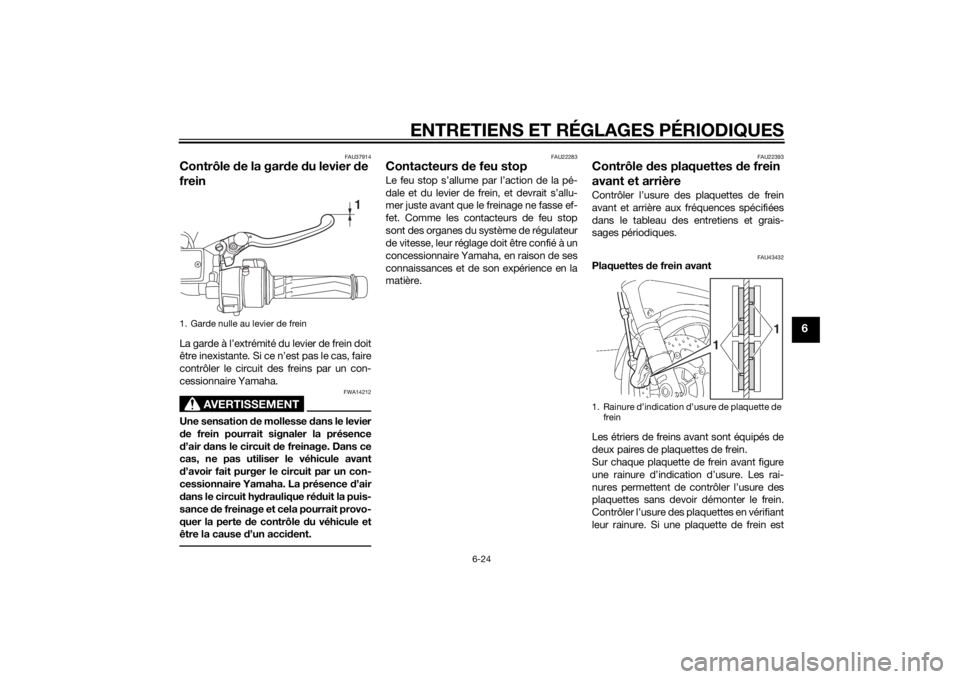

1. Garde nulle au levier de frein
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
U1MCF1F0.book Page 24 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
FAU22501
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU40272
Contrôle du niveau d u liquide de
frein et d’embrayageAvant de démarrer, s’assurer que le niveau
du liquide de frein et d’embrayage dépasse
le repère de niveau minimum. S’assurer
que le haut des réservoirs est à l’horizon-
tale avant de vérifier le niveau du liquide de
frein et d’embrayage. Faire l’appoint de li-
quide de frein et d’embrayage si néces-
saire.
Frein avant Frein arrière
Embrayage
N.B.Le réservoir de liquide du frein arrière se
trouve derrière le cache C. (Voir page 6-9.)
1. Épaisseur de la garniture
1
1. Repère de niveau minimum
1
1. Repère de niveau minimum
1. Repère de niveau minimum
U1MCF1F0.book Page 25 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
AVERTISSEMENT
FWA16031
Un entretien incorrect peut entraîner la
perte de capacité de freinage ou d’em-
brayage. Pren dre les précautions
suivantes :  Un niveau d u liquide de frein ou
d ’embrayage insuffisant pourrait
provoquer la formation de bulles
d ’air dans le circuit de freinage ou
d ’embrayage, ce qui ré duirait l’effi-
cacité des freins ou de l’em-
brayage.
 Nettoyer les bouchons de remplis-
sage avant de les retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible. 
Veiller à ne pas laisser pénétrer
d’eau ou d e poussière dan s le ré-
s

ervoir de liqui de de frein ou d’em-
brayage. L’eau abaisse nettement
le point d ’ébullition du liqui de et ris-
que de provoquer un bouchon de
vapeur ou “vapor lock” ; la crasse
risque d’obstruer les valves d u sys-
tème hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.Si le niveau du liquide descend trop bas, le
diaphragme du réservoir de liquide de frein
ou d’embrayage risque de se déformer
sous l’effet de la dépression. S’assurer de
rendre au diaphragme sa forme d’origine
avant de le remettre en place dans le réser-
voir de liquide de frein ou d’embrayage.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du circuit de frein. Un niveau de liquide d’em-
brayage bas peut signaler la présence
d’une fuite dans le circuit d’embrayage ; il
convient dès lors de contrôler l’étanchéité
du circuit d’embrayage. Si le niveau du li-
quide de frein ou d’embrayage diminue
soudainement, faire contrôler le véhicule
par un concessionnaire Yamaha avant de
reprendre la route.
Liqui
de de frein et d’embrayage
spécifié :
Liquide de frein DOT 4
U1MCF1F0.book Page 26 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU22754
Changement du liqui de de frein
et d ’embrayageFaire changer les liquides de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité des maîtres cylindres
de frein et d’embrayage et des étriers, ainsi
que les durites de frein et d’embrayage aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionne ment de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U1MCF1F0.book Page 27 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU44275

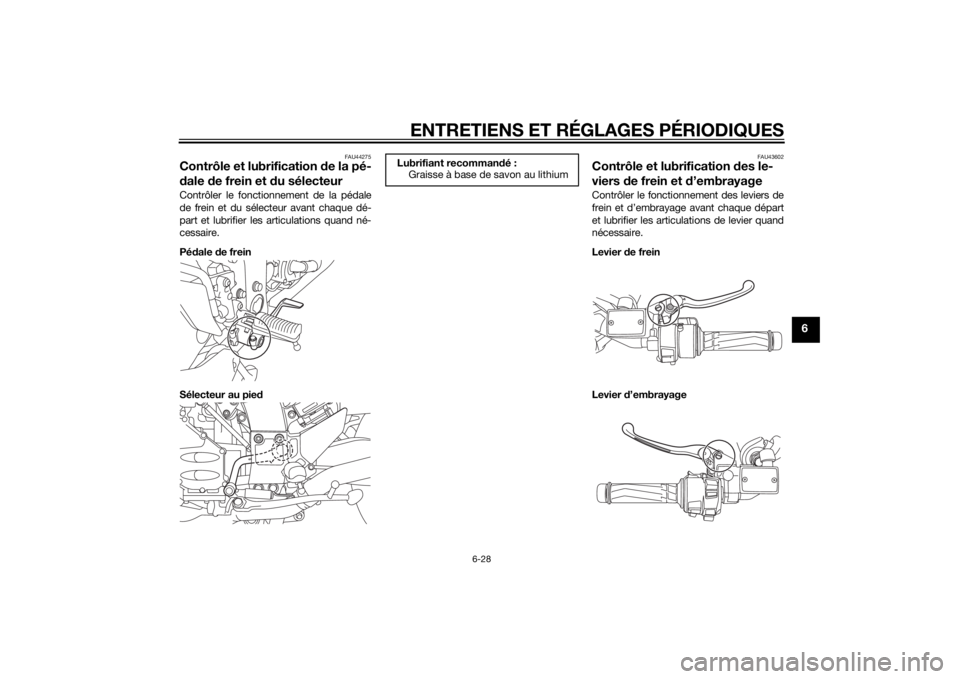

Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied
FAU43602
Contrôle et lubrification des le-
viers d e frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U1MCF1F0.book Page 28 Thursday, August 8, 2013 11:07 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAU23215

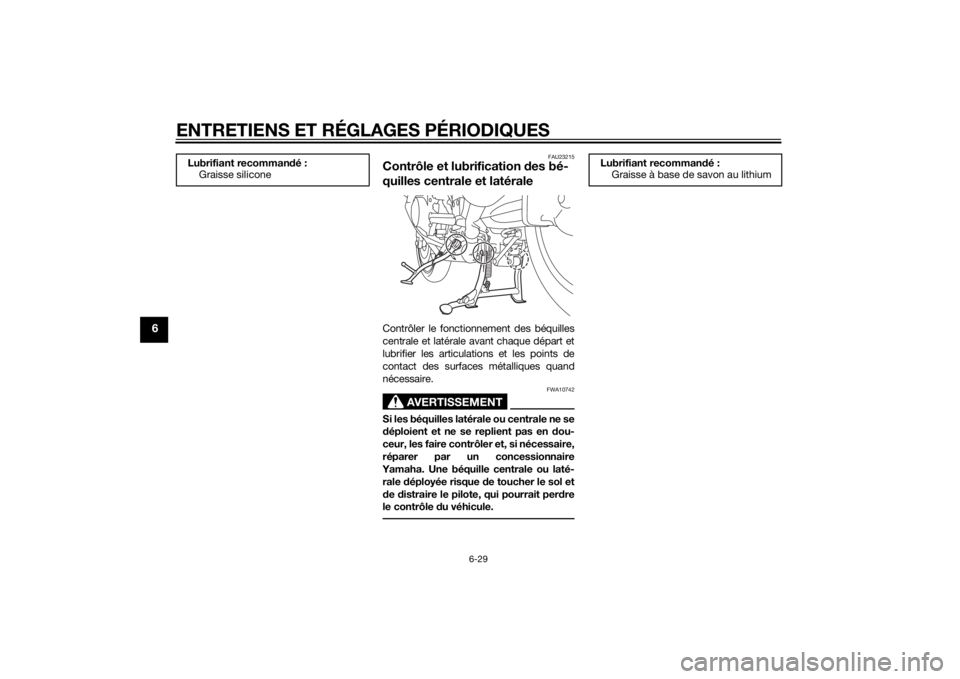

Contrôle et lubrification des bé-
quilles centrale et latéraleContrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recommand é:
Graisse à base de savon au lithium
U1MCF1F0.book Page 29 Thursday, August 8, 2013 11:07 AM
