Gdy zaÊwieci si´ lampka ostrzegawcza
lub rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek
ostrzegawczych nale˝y, zachowujàc spokój, wykonaç zalecane
czynnoÊci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki nie-
koniecznie sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powta-
rzaç, nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.

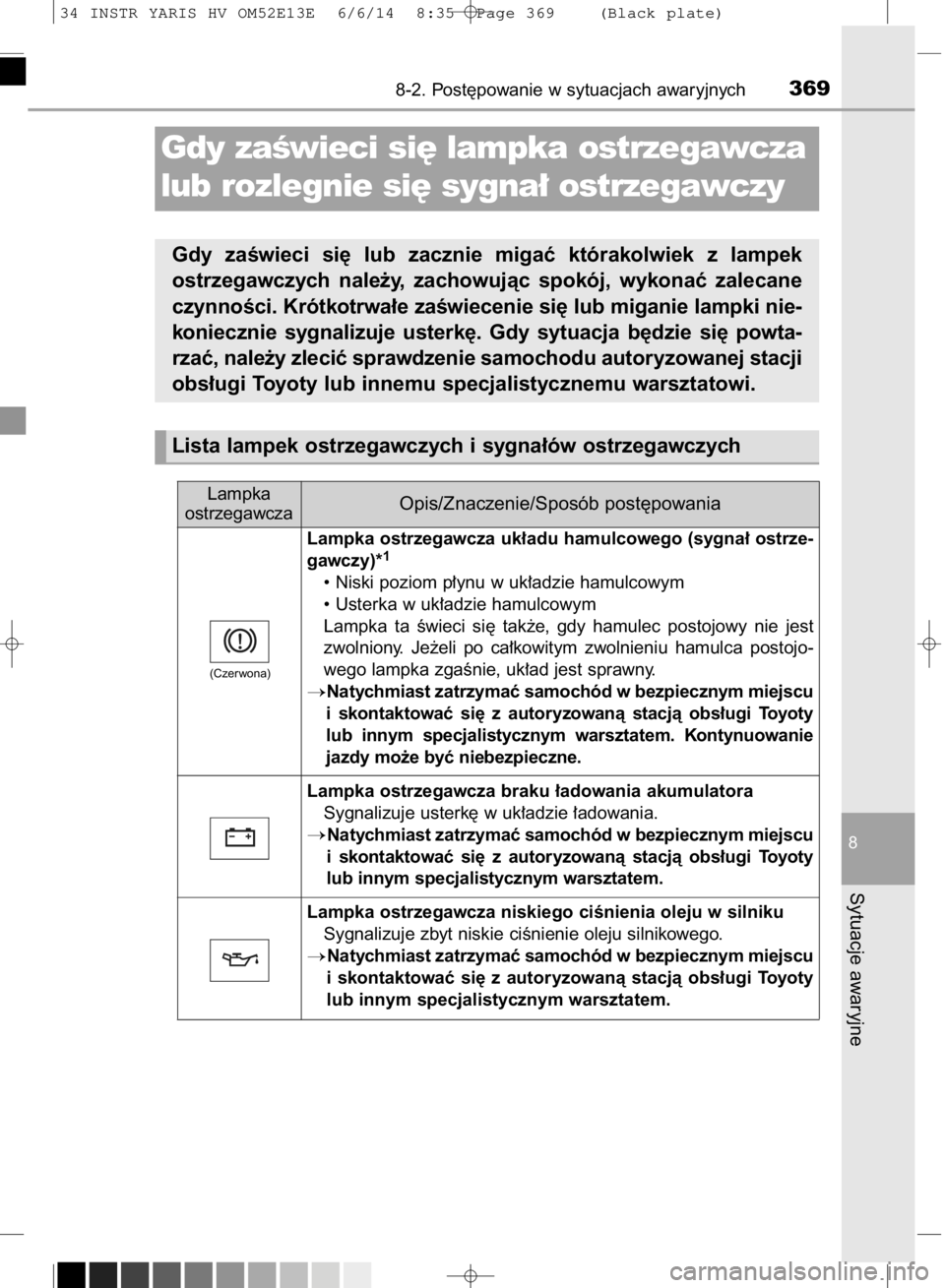

Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrze-
gawczy)*1
• Niski poziom p∏ynu w uk∏adzie hamulcowym
• Usterka w uk∏adzie hamulcowym
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest
zwolniony. Je˝eli po ca∏kowitym zwolnieniu hamulca postojo-
wego lampka zgaÊnie, uk∏ad jest sprawny.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
Lampka ostrzegawcza braku ∏adowania akumulatora
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lampka ostrzegawcza niskiego ciÊnienia oleju w silniku
Sygnalizuje zbyt niskie ciÊnienie oleju silnikowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lista lampek ostrzegawczych i sygna∏ów ostrzegawczych
(Czerwona)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 369 (Black plate)

3708-2. Post´powanie w sytuacjach awaryjnych

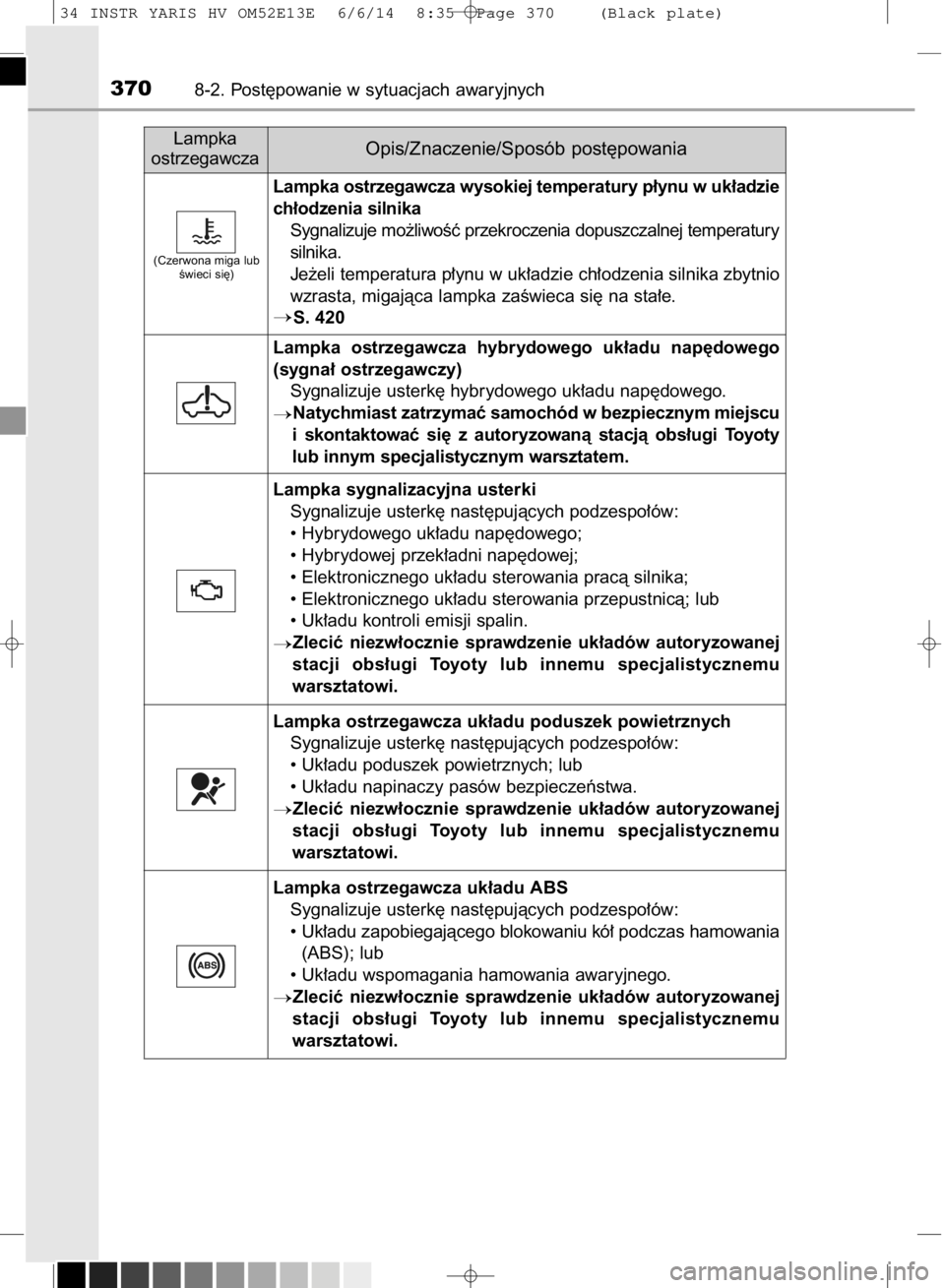

(Czerwona miga lub
Êwieci si´)
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia silnika
Sygnalizuje mo˝liwoÊç przekroczenia dopuszczalnej temperatury
silnika.
Je˝eli temperatura p∏ynu w uk∏adzie ch∏odzenia silnika zbytnio
wzrasta, migajàca lampka zaÊwieca si´ na sta∏e.
S. 420
Lampka ostrzegawcza hybrydowego uk∏adu nap´dowego
(sygna∏ ostrzegawczy)
Sygnalizuje usterk´ hybrydowego uk∏adu nap´dowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Hybrydowego uk∏adu nap´dowego;
• Hybrydowej przek∏adni nap´dowej;
• Elektronicznego uk∏adu sterowania pracà silnika;
• Elektronicznego uk∏adu sterowania przepustnicà; lub
• Uk∏adu kontroli emisji spalin.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu ABS
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegajàcego blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 370 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych371
8
Sytuacje awaryjne
(˚ó∏ta)
(˚ó∏ta)

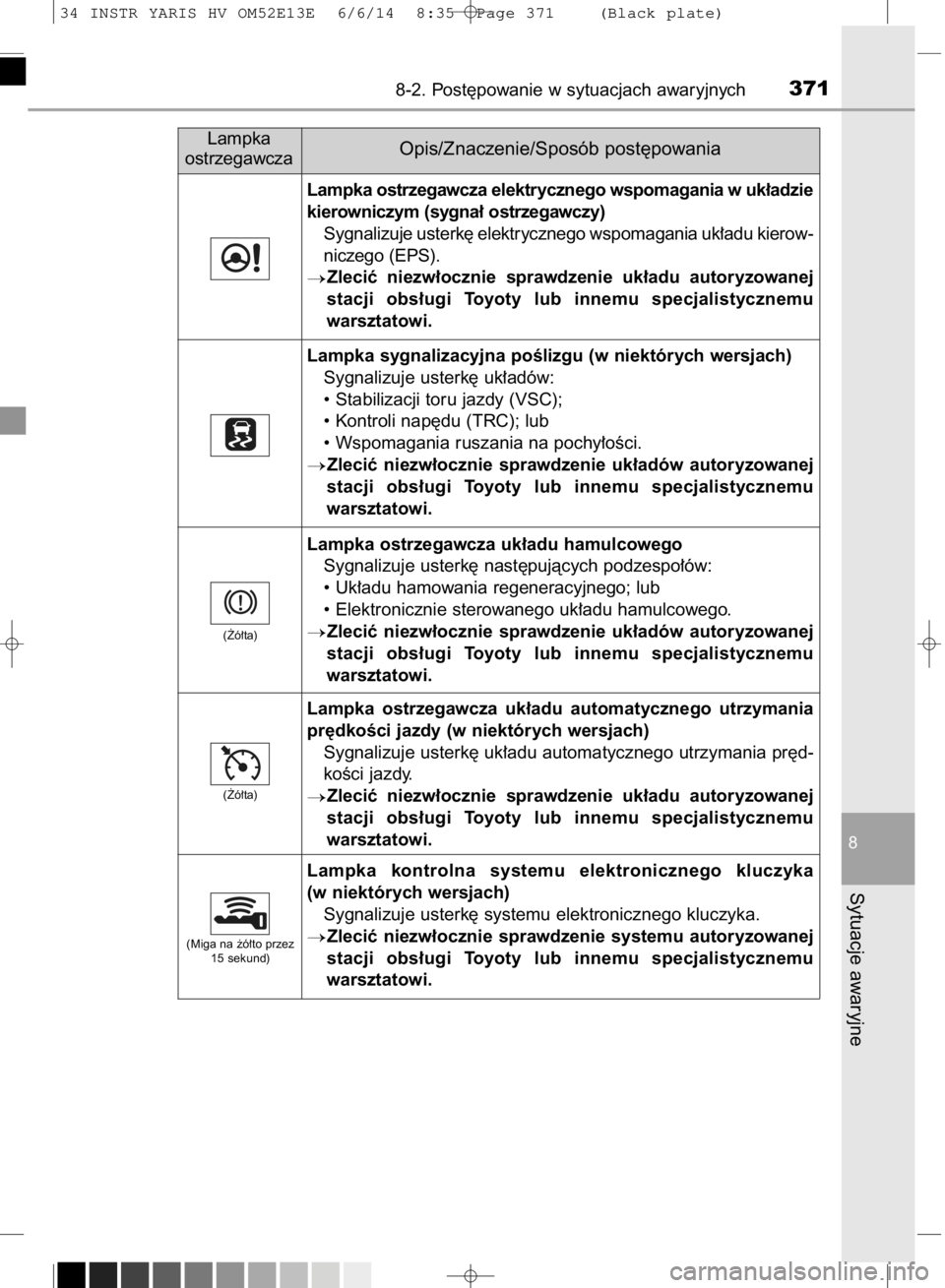

Lampka ostrzegawcza elektrycznego wspomagania w uk∏adzie
kierowniczym (sygna∏ ostrzegawczy)
Sygnalizuje usterk´ elektrycznego wspomagania uk∏adu kierow-
niczego (EPS).
Zleciç niezw∏ocznie sprawdzenie uk∏adu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka sygnalizacyjna poÊlizgu (w niektórych wersjach)
Sygnalizuje usterk´ uk∏adów:
• Stabilizacji toru jazdy (VSC);
• Kontroli nap´du (TRC); lub
• Wspomagania ruszania na pochy∏oÊci.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu hamulcowego
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu hamowania regeneracyjnego; lub
• Elektronicznie sterowanego uk∏adu hamulcowego.
Zleciç niezw∏ocznie sprawdzenie uk∏adów autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza uk∏adu automatycznego utrzymania
pr´dkoÊci jazdy (w niektórych wersjach)
Sygnalizuje usterk´ uk∏adu automatycznego utrzymania pr´d-
koÊci jazdy.
Zleciç niezw∏ocznie sprawdzenie uk∏adu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
(Miga na ˝ó∏to przez
15 sekund)
Lampka kontrolna systemu elektronicznego kluczyka
(w niektórych wersjach)
Sygnalizuje usterk´ systemu elektronicznego kluczyka.
Zleciç niezw∏ocznie sprawdzenie systemu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 371 (Black plate)

3728-2. Post´powanie w sytuacjach awaryjnych

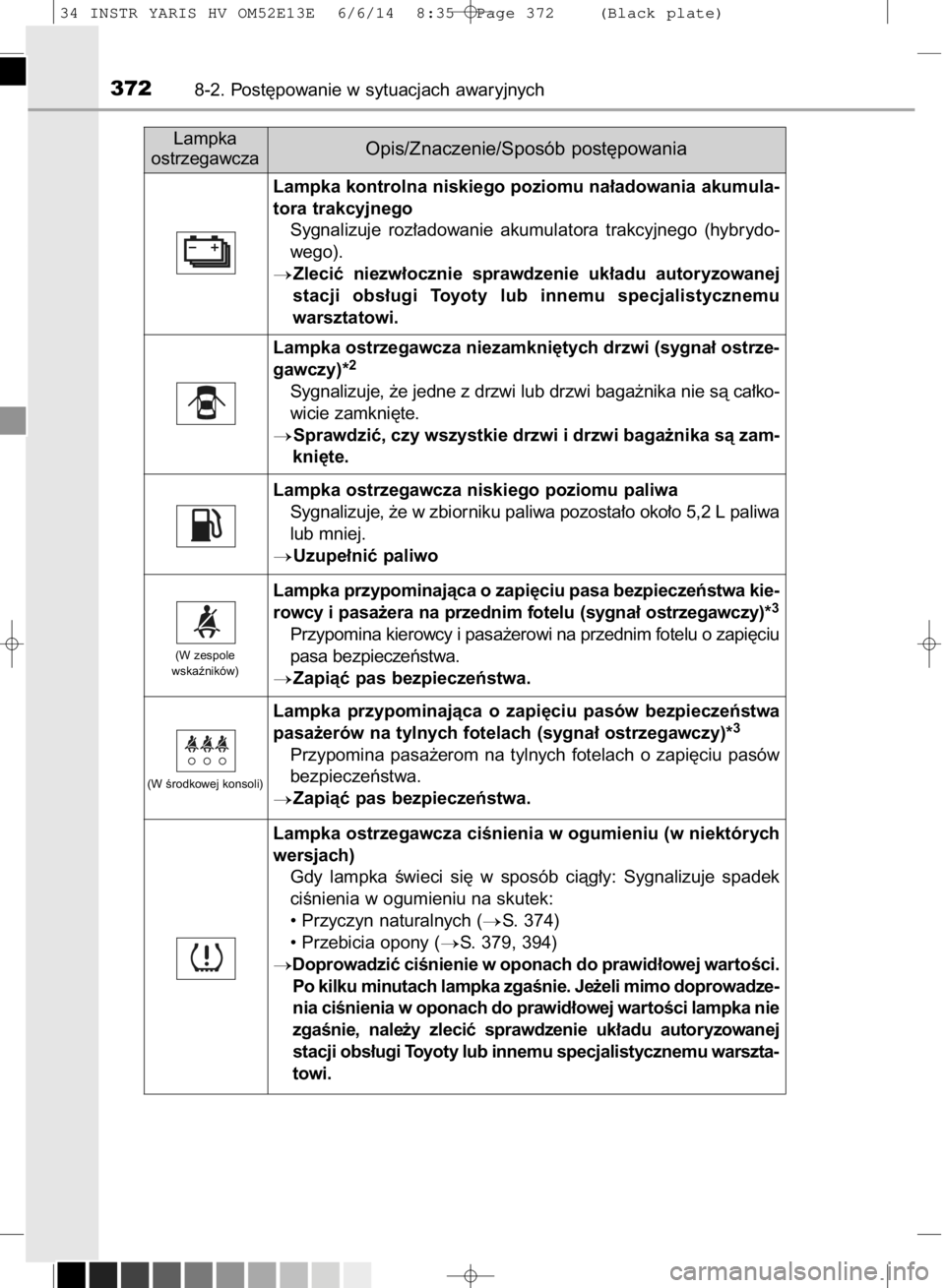

Lampka kontrolna niskiego poziomu na∏adowania akumula-
tora trakcyjnego
Sygnalizuje roz∏adowanie akumulatora trakcyjnego (hybrydo-
wego).
Zleciç niezw∏ocznie sprawdzenie uk∏adu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza niezamkni´tych drzwi (sygna∏ ostrze-
gawczy)*
2
Sygnalizuje, ˝e jedne z drzwi lub drzwi baga˝nika nie sà ca∏ko-
wicie zamkni´te.
Sprawdziç, czy wszystkie drzwi i drzwi baga˝nika sà zam-
kni´te.
Lampka ostrzegawcza niskiego poziomu paliwa
Sygnalizuje, ˝e w zbiorniku paliwa pozosta∏o oko∏o 5,2 L paliwa
lub mniej.
Uzupe∏niç paliwo
Lampka przypominajàca o zapi´ciu pasa bezpieczeƒstwa kie-
rowcy i pasa˝era na przednim fotelu (sygna∏ ostrzegawczy)*
3
Przypomina kierowcy i pasa˝erowi na przednim fotelu o zapi´ciu
pasa bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
Lampka przypominajàca o zapi´ciu pasów bezpieczeƒstwa
pasa˝erów na tylnych fotelach (sygna∏ ostrzegawczy)*
3
Przypomina pasa˝erom na tylnych fotelach o zapi´ciu pasów
bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
Lampka ostrzegawcza ciÊnienia w ogumieniu (w niektórych
wersjach)
Gdy lampka Êwieci si´ w sposób ciàg∏y: Sygnalizuje spadek
ciÊnienia w ogumieniu na skutek:
• Przyczyn naturalnych (
S. 374)
• Przebicia opony (
S. 379, 394)
Doprowadziç ciÊnienie w oponach do prawid∏owej wartoÊci.
Po kilku minutach lampka zgaÊnie. Je˝eli mimo doprowadze-
nia ciÊnienia w oponach do prawid∏owej wartoÊci lampka nie
zgaÊnie, nale˝y zleciç sprawdzenie uk∏adu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu warszta-
towi. Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
(W zespole
wskaêników)
(W Êrodkowej konsoli)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 372 (Black plate)

*1: Sygna∏ ostrzegawczy uruchomionego hamulca postojowego:
Gdy samochód osiàgnie pr´dkoÊç 5 km/h, rozlega si´ sygna∏ akustyczny,
przypominajàc o nieca∏kowitym zwolnieniu hamulca postojowego.
*
2: Sygna∏ ostrzegawczy niezamkni´tych drzwi:
Gdy samochód osiàgnie pr´dkoÊç 5 km/h, rozlega si´ sygna∏ akustyczny,
przypominajàc, ˝e drzwi nadal nie zosta∏y zamkni´te.
*
3: Sygnalizacja akustyczna niezapi´tego pasa bezpieczeƒstwa kierowcy
i pasa˝erów:
Sygna∏ ostrzegawczy przypomina o koniecznoÊci zapi´cia pasów bezpie-
czeƒstwa kierowcy i pasa˝erów. Sygna∏ ostrzegawczy rozlega si´ przez 30
sekund po przekroczeniu pr´dkoÊci 20 km/h. Nast´pnie gdy pas bezpieczeƒ-
stwa nadal nie zostanie zapi´ty, barwa dêwi´ku ulegnie zmianie, a sygna∏
ostrzegawczy b´dzie emitowany przez kolejne 90 sekund.
Czujnik obcià˝enia fotela pasa˝era i sygnalizacja niezapi´tego pasa bez-
pieczeƒstwa pasa˝era
Je˝eli na fotelu pasa˝era zostanà umieszczone baga˝e, czujnik mo˝e zare-
jestrowaç obcià˝enie, co spowoduje miganie lampki mimo braku pasa˝era
na fotelu.
W przypadku umieszczenia na fotelu pasa˝era dodatkowej poduszki czujnik
mo˝e nie zareagowaç na obecnoÊç pasa˝era i sygnalizacja niezapi´tego
pasa bezpieczeƒstwa nie b´dzie dzia∏aç prawid∏owo.
8-2. Post´powanie w sytuacjach awaryjnych373
8
Sytuacje awaryjne

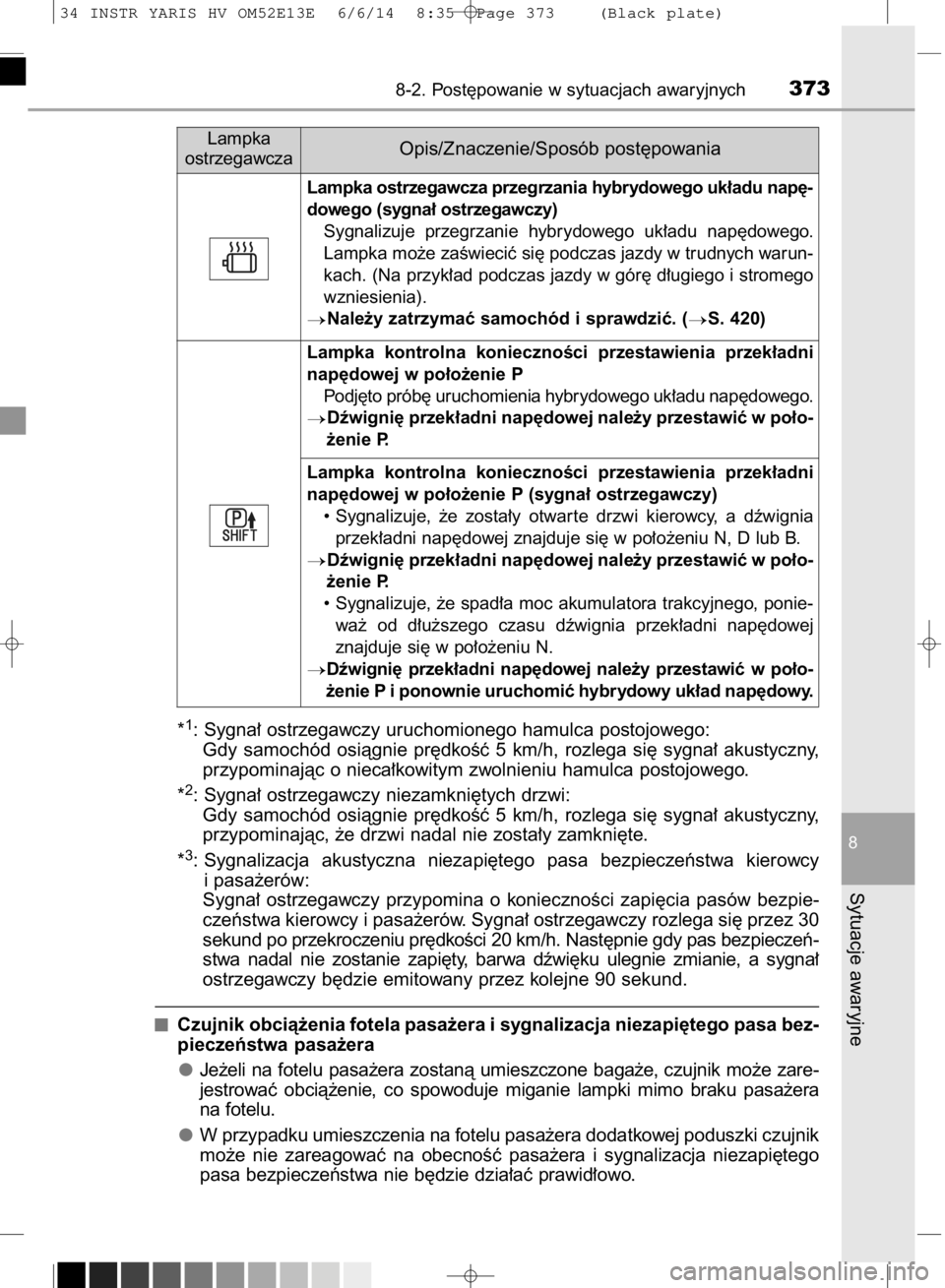

Lampka ostrzegawcza przegrzania hybrydowego uk∏adu nap´-
dowego (sygna∏ ostrzegawczy)
Sygnalizuje przegrzanie hybrydowego uk∏adu nap´dowego.
Lampka mo˝e zaÊwieciç si´ podczas jazdy w trudnych warun-
kach. (Na przyk∏ad podczas jazdy w gór´ d∏ugiego i stromego
wzniesienia).
Nale˝y zatrzymaç samochód i sprawdziç. (S. 420)
Lampka kontrolna koniecznoÊci przestawienia przek∏adni
nap´dowej w po∏o˝enie P
Podj´to prób´ uruchomienia hybrydowego uk∏adu nap´dowego.
Dêwigni´ przek∏adni nap´dowej nale˝y przestawiç w po∏o-
˝enie P.
Lampka kontrolna koniecznoÊci przestawienia przek∏adni
nap´dowej w po∏o˝enie P (sygna∏ ostrzegawczy)
• Sygnalizuje, ˝e zosta∏y otwar te drzwi kierowcy, a dêwignia
przek∏adni nap´dowej znajduje si´ w po∏o˝eniu N, D lub B.
Dêwigni´ przek∏adni nap´dowej nale˝y przestawiç w po∏o-
˝enie P.
• Sygnalizuje, ˝e spad∏a moc akumulatora trakcyjnego, ponie-
wa˝ od d∏u˝szego czasu dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu N.
Dêwigni´ przek∏adni nap´dowej nale˝y przestawiç w po∏o-
˝enie P i ponownie uruchomiç hybrydowy uk∏ad nap´dowy. Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 373 (Black plate)

Gdy podczas jazdy zaÊwieci si´ lampka sygnalizacyjna usterki
W niektórych wersjach w przypadku ca∏kowitego opró˝nienia zbiornika paliwa
zaÊwieca si´ lampka sygnalizacyjna usterki. Nale˝y natychmiast uzupe∏niç
paliwo. Lampka ta po kilku jazdach zgaÊnie.
Je˝eli lampka sygnalizacyjna usterki nie zgaÊnie, nale˝y jak najszybciej skon-
taktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
Sygnalizacja ostrzegawcza
W pewnych sytuacjach, na przyk∏ad w ha∏aÊliwym miejscu lub przy g∏oÊno na-
stawionym systemie audio, sygnalizacja ostrzegawcza mo˝e nie byç s∏yszalna.
Lampka ostrzegawcza elektrycznego wspomagania w uk∏adzie kierow-
niczym (sygna∏ ostrzegawczy)
Gdy akumulator 12-woltowy jest s∏abo na∏adowany lub w sytuacji chwilowego
spadku napi´cia elektrycznego, mo˝e zaÊwieciç si´ lampka ostrzegawcza
elektrycznego wspomagania w uk∏adzie kierowniczym i mo˝e rozlec si´ sygna∏
ostrzegawczy.
Gdy zaÊwieci si´ lampka ostrzegawcza ciÊnienia w ogumieniu (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
Sprawdziç wizualnie stan ogumienia samochodu, aby sprawdziç, czy jedna
z opon nie jest przebita.
Je˝eli opona jest przebita:
S. 379, 394
Je˝eli opona nie jest przebita:
Gdy opony samochodu dostatecznie ostygnà, nale˝y wykonaç poni˝sze
czynnoÊci.
Sprawdziç i doprowadziç do prawid∏owej war toÊci ciÊnienie w ogumieniu.
Je˝eli lampka ostrzegawcza nie zgaÊnie nawet po kilku minutach, spraw-
dziç, czy ciÊnienie w oponach utrzymuje si´ na prawid∏owym poziomie
i przeprowadziç kalibracj´ uk∏adu.
W razie wykonania powy˝szych dzia∏aƒ zanim opony wystarczajàco ostygnà,
lampka ostrzegawcza mo˝e zaÊwieciç si´ ponownie.
Lampka ostrzegawcza ciÊnienia w ogumieniu mo˝e zaÊwieciç si´ z przy-
czyn naturalnych (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Lampka ostrzegawcza ciÊnienia w ogumieniu mo˝e zaÊwieciç si´ z przyczyn
naturalnych, takich jak normalne uchodzenie powietrza z opony, czy zmiany
ciÊnienia w oponach na skutek zmian temperatury. W takim przypadku doprowa-
dzenie ciÊnienia w ogumieniu do prawid∏owej war toÊci spowoduje zgaÊni´cie
lampki ostrzegawczej (po kilku minutach).
3748-2. Post´powanie w sytuacjach awaryjnych
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 374 (Black plate)

W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (wersje z uk∏a-
dem monitorowania ciÊnienia w ogumieniu)
Dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u. W przypadku za∏o˝enia dojazdowego ko∏a zapasowe-
go w miejsce pe∏nowymiarowego ko∏a z przebità oponà lampka ostrzegawcza
ciÊnienia w ogumieniu nie zgaÊnie. Nale˝y wymieniç dojazdowe ko∏o zapasowe
na pe∏nowymiarowe ko∏o i wyregulowaç ciÊnienie powietrza w oponach. Lampka
ostrzegawcza ciÊnienia w ogumieniu zgaÊnie po kilku minutach.
Je˝eli uk∏ad monitorowania ciÊnienia w ogumieniu nie dzia∏a (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
W nast´pujàcych sytuacjach uk∏ad monitorowania ciÊnienia w ogumieniu b´dzie
nieaktywny:
(Kiedy stan wróci do normy, system zacznie dzia∏aç prawid∏owo.)
Gdy za∏o˝one sà opony z zaworami bez czujników ciÊnienia z przekaênikami
sygna∏u.
Gdy w sterowniku uk∏adu monitorowania ciÊnienia w ogumieniu nie jest za-
rejestrowany kod zaworów z czujnikami ciÊnienia i przekaênikami sygna∏u.
Gdy ciÊnienie w ogumieniu wynosi 500 kPa (5,1 kG/cm2 lub bara; 73 psi)
lub wi´cej.
W nast´pujàcych sytuacjach uk∏ad monitorowania ciÊnienia w ogumieniu mo˝e
byç nieaktywny:
(Kiedy stan wróci do normy, system zacznie dzia∏aç prawid∏owo.)
Je˝eli niedaleko znajdujà si´ urzàdzenia elektroniczne lub urzàdzenia wy-
korzystujàce podobne cz´stotliwoÊci fal radiowych.
Je˝eli u˝ywane w pojeêdzie radio ustawione jest na podobnej cz´stotliwoÊci.
Gdy na szyby na∏o˝ona jest folia przyciemniajàca, która t∏umi fale radiowe.
Gdy samochód pokryty jest Êniegiem lub lodem, w szczególnoÊci w okolicy
kó∏ i wn´k kó∏.
Gdy za∏o˝one sà nieoryginalne tarcze kó∏. (W przypadku u˝ycia niektórych
rodzajów opon, nawet gdy sà one oryginalne, uk∏ad monitorowania ciÊnienia
w ogumieniu mo˝e nie dzia∏aç poprawnie)
Gdy na ko∏a za∏o˝one sà ∏aƒcuchy.
Gdy lampka ostrzegawcza ciÊnienia w ogumieniu miga przez 1 minut´,
a nast´pnie zaÊwieca si´ na sta∏e (wersje z uk∏adem monitorowania ciÊnie-
nia wogumieniu)
Gdy po prze∏àczeniu wy∏àcznika zap∏onu w pozycj´ „ON” (wersje z mecha-
nicznym kluczykiem) lub wybraniu przyciskiem rozruchu stanu ON (wersje
z elektronicznym kluczykiem) cz´sto zdarza si´, ˝e lampka ostrzegawcza ci-
Ênienia w ogumieniu miga przez 1 minut´, a nast´pnie zaÊwieca si´ na sta∏e,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
8-2. Post´powanie w sytuacjach awaryjnych375
8
Sytuacje awaryjne
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 375 (Black plate)

3768-2. Post´powanie w sytuacjach awaryjnych
Gdy zaÊwieci si´ lampka ostrzegawcza elektrycznego wspomagania
w uk∏adzie kierowniczym
Przy skr´caniu uk∏ad kierowniczy mo˝e stawiaç znaczny opór.
Je˝eli uk∏ad kierowniczy stawia zwi´kszony opór, nale˝y mocno trzymaç
kierownic´ i do jej obracania u˝ywaç wi´kszej si∏y.
Gdy zaÊwieci si´ lampka ostrzegawcza ciÊnienia w ogumieniu (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
Nale˝y zastosowaç si´ do podanych ni˝ej zaleceƒ. Nieprzestrzeganie ich
grozi utratà panowania nad samochodem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Jak najszybciej zatrzymaç samochód w bezpiecznym miejscu. Nie-
zw∏ocznie doprowadziç ciÊnienie w ogumieniu do prawid∏owej war toÊci.
Wersje wyposa˝one w ko∏o zapasowe: Je˝eli mimo doprowadzenia ciÊnie-
nia do w∏aÊciwej war toÊci lampka ostrzegawcza ciÊnienia w ogumieniu za-
Êwieci si´ ponownie, prawdopodobnie nastàpi∏o przebicie opony. Sprawdziç
stan ogumienia samochodu. Je˝eli opona nie utrzymuje ciÊnienia, nale˝y
zmieniç uszkodzone ko∏o na dojazdowe ko∏o zapasowe i zleciç najbli˝szej
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warszta-
towi napraw´ przebitej opony.
Wersje wyposa˝one w awaryjny zestaw naprawczy do ogumienia: Je˝e-
li mimo doprowadzenia ciÊnienia do w∏aÊciwej war toÊci lampka ostrze-
gawcza ciÊnienia w ogumieniu zaÊwieci si´ ponownie, prawdopodobnie
nastàpi∏o przebicie opony. Sprawdziç stan ogumienia samochodu. Je˝eli
opona nie utrzymuje ciÊnienia, nale˝y naprawiç opon´ za pomocà awa-
ryjnego zestawu naprawczego do ogumienia.
Unikaç raptownych ruchów kierownicà i gwa∏townego hamowania. W ra-
zie pogorszenia si´ stanu opon stwarza to ryzyko utraty panowania nad
samochodem.
Nag∏y spadek ciÊnienia w oponie w wyniku jej rozerwania lub utraty
szczelnoÊci (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Nag∏y spadek ciÊnienia w oponie mo˝e byç sygnalizowany z pewnym opóê-
nieniem.
W celu zapewnienia prawid∏owego dzia∏ania uk∏adu monitorowania
ciÊnienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Nie wolno zak∏adaç opon o odmiennej konstrukcji, ró˝nym wzorze bie˝nika,
pochodzàcych od ró˝nych producentów lub b´dàcych ró˝nymi modelami,
poniewa˝ uk∏ad monitorowania ciÊnienia w ogumieniu mo˝e nie dzia∏aç pra-
wid∏owo.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 376 (Black plate)
