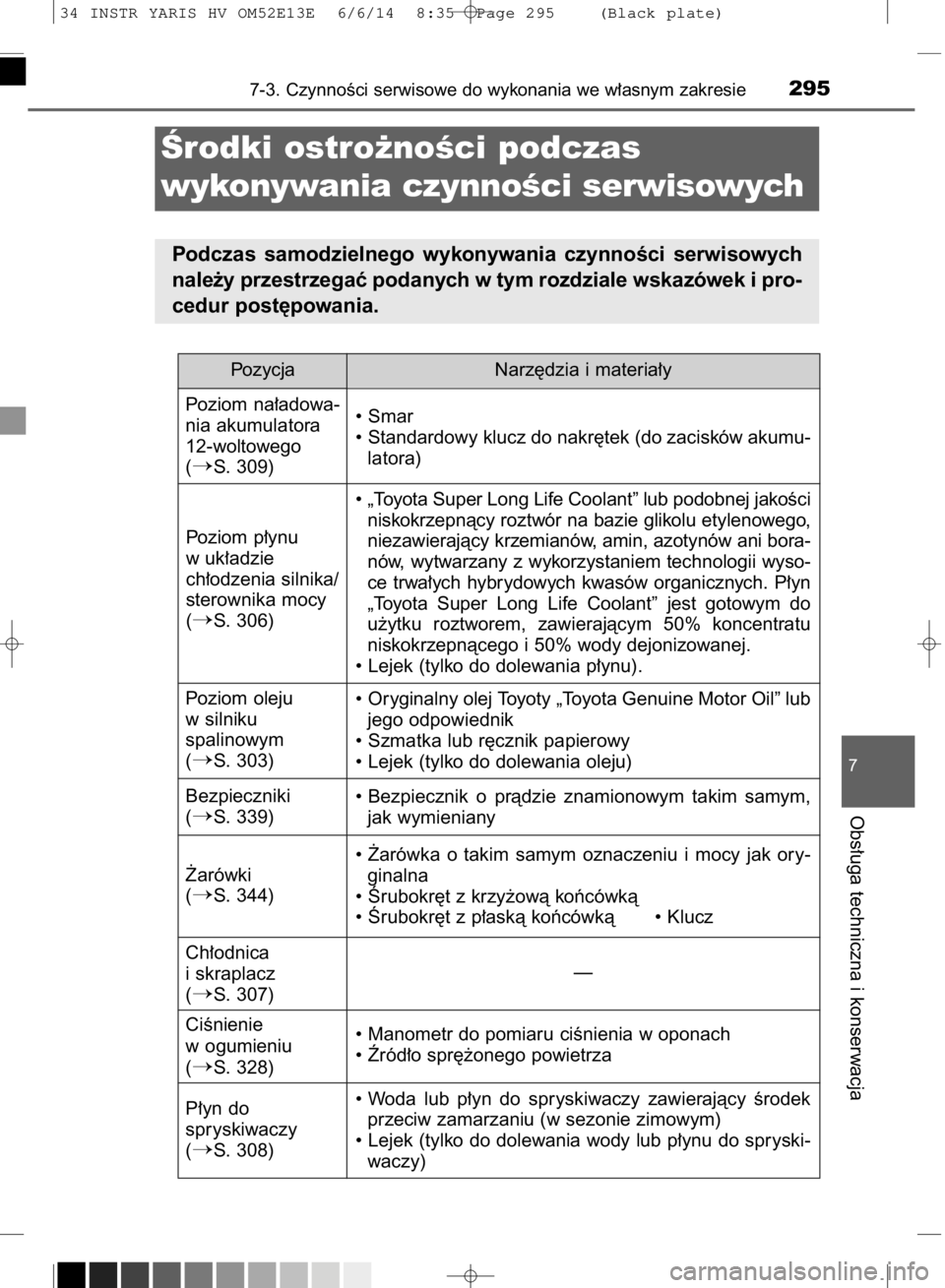

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie295
7
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci serwisowych
Podczas samodzielnego wykonywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych w tym rozdziale wskazówek i pro-
cedur post´powania.
Pozycja Narz´dzia i materia∏y
Poziom na∏adowa-
nia akumulatora
12-woltowego
(
S. 309)• Smar
• Standardowy klucz do nakr´tek (do zacisków akumu-
latora)
Poziom oleju
w silniku
spalinowym
(
S. 303)• Oryginalny olej Toyoty „Toyota Genuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
Bezpieczniki
(
S. 339)• Bezpiecznik o pràdzie znamionowym takim samym,
jak wymieniany
˚arówki
(
S. 344)• ˚arówka o takim samym oznaczeniu i mocy jak ory-
ginalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà • Klucz
Ch∏odnica
i skraplacz
(
S. 307)—
CiÊnienie
w ogumieniu
(
S. 328)• Manometr do pomiaru ciÊnienia w oponach
• èród∏o spr´˝onego powietrza
P∏yn do
spryskiwaczy
(
S. 308)• Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek
przeciw zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryski-
waczy) Poziom p∏ynu
w uk∏adzie
ch∏odzenia silnika/
sterownika mocy
(
S. 306)• „Toyota Super Long Life Coolant” lub podobnej jakoÊci
niskokrzepnàcy roztwór na bazie glikolu etylenowego,
niezawierajàcy krzemianów, amin, azotynów ani bora-
nów, wytwarzany z wykorzystaniem technologii wyso-
ce trwa∏ych hybrydowych kwasów organicznych. P∏yn
„Toyota Super Long Life Coolant” jest gotowym do
u˝ytku roztworem, zawierajàcym 50% koncentratu
niskokrzepnàcego i 50% wody dejonizowanej.
• Lejek (tylko do dolewania p∏ynu).
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 295 (Black plate)

óZbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalinowego
Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy
kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
óZbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien
mieÊciç si´ pomi´dzy kreskami „F” i „L” na zbiorniku wyrównawczym.
Zakr´tka zbiornika
Poziom wysoki „F”
Poziom niski „L”
Gdy poziom si´ga kreski „L” lub
poni˝ej, nale˝y dolaç p∏ynu do
poziomu „F”.
Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie
p∏ynem „Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnà-
cym roztworem na bazie glikolu etylenowego, niezawierajàcym krzemianów,
amin, azotynów ani boranów, wytwarzanym z wykorzystaniem technologii wy-
soce trwa∏ych hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji nale˝y zwróciç si´ do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
3067-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
P∏yn w uk∏adzie ch∏odzenia
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 306 (Black plate)

9-1. Dane techniczne433
9
Informacje techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy
Instalacja elektryczna
PojemnoÊç
(przybli˝ona)
óSilnik spalinowy
4,5 L
óSterownik mocy
1,6 L
Akumulator 12-woltowy
Napi´cie na
zaciskach* bez
obcià˝enia przy 20°C:12,6–12,8 V Ca∏kowicie na∏adowany
12,2–12,4 V Cz´Êciowo na∏adowany
11,8–12,0 V Roz∏adowany
(*: Napi´cie mierzone po up∏ywie 20 minut od
wy∏àczenia hybrydowego uk∏adu nap´dowego
i wszystkich Êwiate∏) Âwiece zap∏onowe
Producent DENSO FK16R-A8
Odst´p elektrod 0,8 mm Rodzaj p∏ynu
ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych po-
ni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy krze-
mianów, amin, azotynów ani boranów i wytwa-
rzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
3,5 A (maks.) Pràd ∏adowania
