7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie313
7
Obs∏uga techniczna i konserwacja
Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siar-
kowy. Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unikni´-
cia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u
akumulatora 12-woltowego nale˝y przestrzegaç ni˝ej wymienionych Êrod-
ków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elek-
trolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Od∏àczanie zacisków akumulatora 12-woltowego
Zawsze najpierw nale˝y od∏àczaç ujemny (-) zacisk. JeÊli dodatni (+) zacisk
zostanie od∏àczony jako pierwszy i dotknie jakiejkolwiek metalowej po-
wierzchni, powstanà iskry mogàce spowodowaç po˝ar. Mo˝e to równie˝
doprowadziç do pora˝enia pràdem lub powa˝nych obra˝eƒ cia∏a.
Sposób ∏adowania akumulatora 12-woltowego
Przeprowadzaç ∏adowanie wy∏àcznie ma∏ym pràdem (3,5 A lub mniejszym).
¸adowanie pràdem o wi´kszym nat´˝eniu mo˝e doprowadziç do eksplozji
akumulatora 12-woltowego.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 313 (Black plate)

3147-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i natychmiast zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci
w drodze do gabinetu lekarskiego stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natychmiast
zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opisano po-
wy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
Wymiana akumulatora 12-woltowego
Nale˝y zastosowaç akumulator 12-woltowy zaprojektowany do tego samo-
chodu. Nieprzestrzeganie tej zasady mo˝e spowodowaç przedostanie si´
gazu (wodoru) do przestrzeni pasa˝erskiej, powodujàc po˝ar lub wybuch.
W celu wymiany akumulatora 12-woltowego nale˝y skontaktowaç z autory-
zowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad nap´-
dowy pracuje. Nale˝y upewniç si´, ˝e wszystkie urzàdzenia elektryczne
w samochodzie sà wy∏àczone.
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 314 (Black plate)

Bie˝nik nowy
Wskaênik zu˝ycia bie˝nika
Bie˝nik zu˝yty
Po∏o˝enie wskaêników zu˝ycia
bie˝nika oznaczone jest symbo-
lami „TWI” lub „∆”, wyt∏oczonymi
na bocznych Êciankach opon.
Nale˝y równie˝ kontrolowaç stan
opony ko∏a zapasowego i ciÊnie-
nie, do jakiego jest napompowane,
zw∏aszcza je˝eli ko∏o zapasowe
nie jest przek∏adane.
Ko∏a nale˝y okresowo przek∏adaç zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia
ich trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´)
co oko∏o 10.000 km.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie315
7
Obs∏uga techniczna i konserwacja
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
Okresowe przek∏adanie kó∏
óWersje z ko∏em zapasowym inne-
go typu ni˝ pozosta∏e zamontowa-
ne ko∏a lub wersje wyposa˝one
w awaryjny zestaw naprawczy do
ogumieniaóWersje z ko∏em zapasowym tego
samego typu co pozosta∏e za-
montowane ko∏a
PrzódPrzód
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 315 (Black plate)

Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w oponach, zanim dojdzie do powa˝niej-
szych zagro˝eƒ.
Gdy ciÊnienie w oponie spadnie poni˝ej okreÊlonego poziomu, infor-
muje o tym lampka ostrzegawcza. (
S. 372)
Przy wymianie kó∏ bàdê opon nale˝y zamontowaç zawory z czujnikami
ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu monitorowania ciÊnienia w ogumie-
niu, a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie kodów
identyfikacyjnych nale˝y powierzyç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi. (
S. 318)
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych kó∏ miejscami, gdy ko∏a mia∏y
ró˝ne ciÊnienie w ogumieniu
Gdy ciÊnienie w ogumieniu zosta∏o zmienione, np. w celu przy-
stosowania do innej pr´dkoÊci podró˝nej
Gdy zostanie zmieniony rozmiar opony
Podczas kalibracji uk∏adu aktualne ciÊnienie w oponie zostaje zapa-
mi´tane jako wzorcowe.
3167-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Uk∏ad monitorowania ciÊnienia w ogumieniu (w niektórych wersjach)
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 316 (Black plate)

Sposób post´powania przy kalibracji uk∏adu monitorowania ci-
Ênienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnie-
nia w ogumieniu)
Zaparkowaç samochód w bezpiecznym miejscu i wy∏àcznik za-
p∏onu przestawiç w pozycj´ „LOCK” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony
(wersje z elektronicznym kluczykiem).
Kalibracja nie jest mo˝liwa, gdy samochód si´ porusza.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 435)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝
uk∏ad monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako
wzorcowy.
Wy∏àcznik zap∏onu przestawiç w pozycj´ „ON” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybraç stan ON
(wersje z elektronicznym kluczykiem).
Przytrzymaç wciÊni´ty przy-
cisk zerowania uk∏adu, a˝
trzykrotnie mignie lampka
ostrzegawcza ciÊnienia
w ogumieniu.
Wersje z mechanicznym kluczykiem: Odczekaç kilka minut, po-
zostawiajàc wy∏àcznik zap∏onu w pozycji „ON”, a nast´pnie prze-
∏àczyç go w pozycj´ „ACC” lub „LOCK”.
Wersje z elektronicznym kluczykiem: Odczekaç kilka minut, po-
zostawiajàc wybrany stan ON, a nast´pnie przyciskiem rozruchu
wybraç stan wy∏àczony.
5
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie317
7
Obs∏uga techniczna i konserwacja
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 317 (Black plate)

Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indywidu-
alne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest
zarejestrowanie kodu czujnika i przekaênika sygna∏u. CzynnoÊç t´ na-
le˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Wymiana opon i tarcz kó∏ (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie mi-
gaç lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie 1 minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Opony niskoprofilowe (wersje wyposa˝one w opony 195/50R16)
W porównaniu ze standardowymi oponami opony niskoprofilowe zu˝ywajà si´
szybciej i majà mniejszà przyczepnoÊç na oblodzonej lub pokrytej Êniegiem
nawierzchni. Na tego typu nawierzchni nale˝y u˝ywaç opon zimowych lub
∏aƒcuchów przeciwpoÊlizgowych i jechaç ostro˝nie, dostosowujàc pr´dkoÊç
do warunków drogowych i pogodowych.
3187-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zarejestrowanie kodów identyfikacyjnych (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 318 (Black plate)

Regularna kontrola ciÊnienia w ogumieniu (wersje z uk∏adem monitoro-
wania ciÊnienia w ogumieniu)
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
Inicjalizacji uk∏adu nale˝y dokonywaç, gdy ciÊnienie w oponach jest ustawione
zgodnie z zaleceniami producenta.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
W razie niepoprawnego zakoƒczenia procesu kalibracji uk∏adu monitoro-
wania ciÊnienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Proces kalibracji nie powinien trwaç d∏u˝ej ni˝ kilka minut. Jednak w wyszcze-
gólnionych poni˝ej przypadkach proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w oponach zakoƒczy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielokrotne próby kalibracji zakoƒczà si´ nie-
powodzeniem, nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Gdy naciÊni´cie przycisku zerowania uk∏adu monitorowania ciÊnienia w ogu-
mieniu nie powoduje 3-krotnego migni´cia lampki ostrzegawczej ciÊnienia
w ogumieniu.
Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji uk∏adu mo-
nitorowania ciÊnienia w ogumieniu, zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie 1 minuty zaÊwieci si´ na sta∏e.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie319
7
Obs∏uga techniczna i konserwacja
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 319 (Black plate)

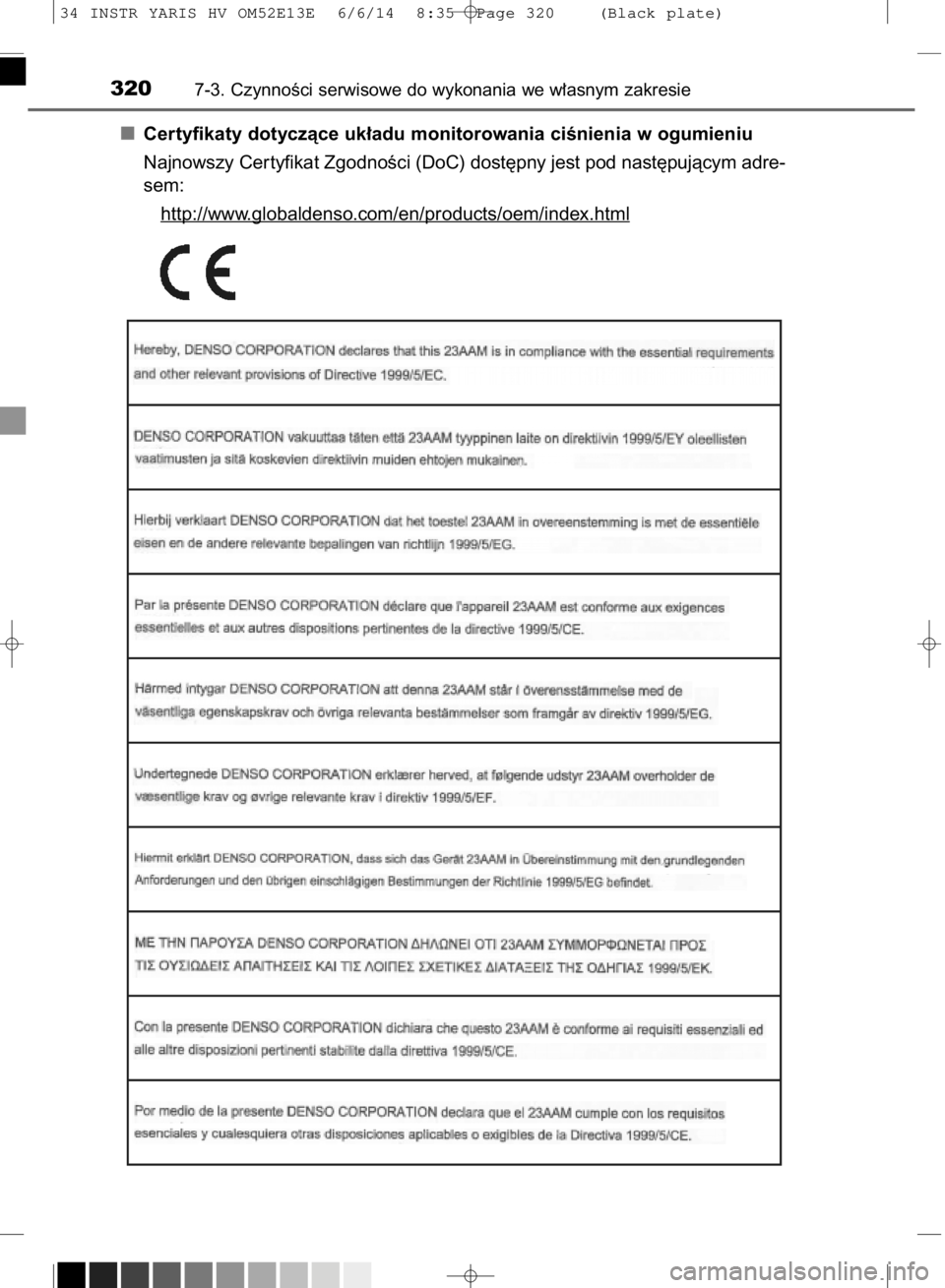

Certyfikaty dotyczàce uk∏adu monitorowania ciÊnienia w ogumieniu
Najnowszy Cer tyfikat ZgodnoÊci (DoC) dost´pny jest pod nast´pujàcym adre-
sem:
http://www
.globaldenso.com/en/products/oem/index.html
3207-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
34 INSTR YARIS HV OM52E13E 6/6/14 8:35 Page 320 (Black plate)
