2014 TOYOTA YARIS HATCHBACK Manuel du propriétaire (in French)

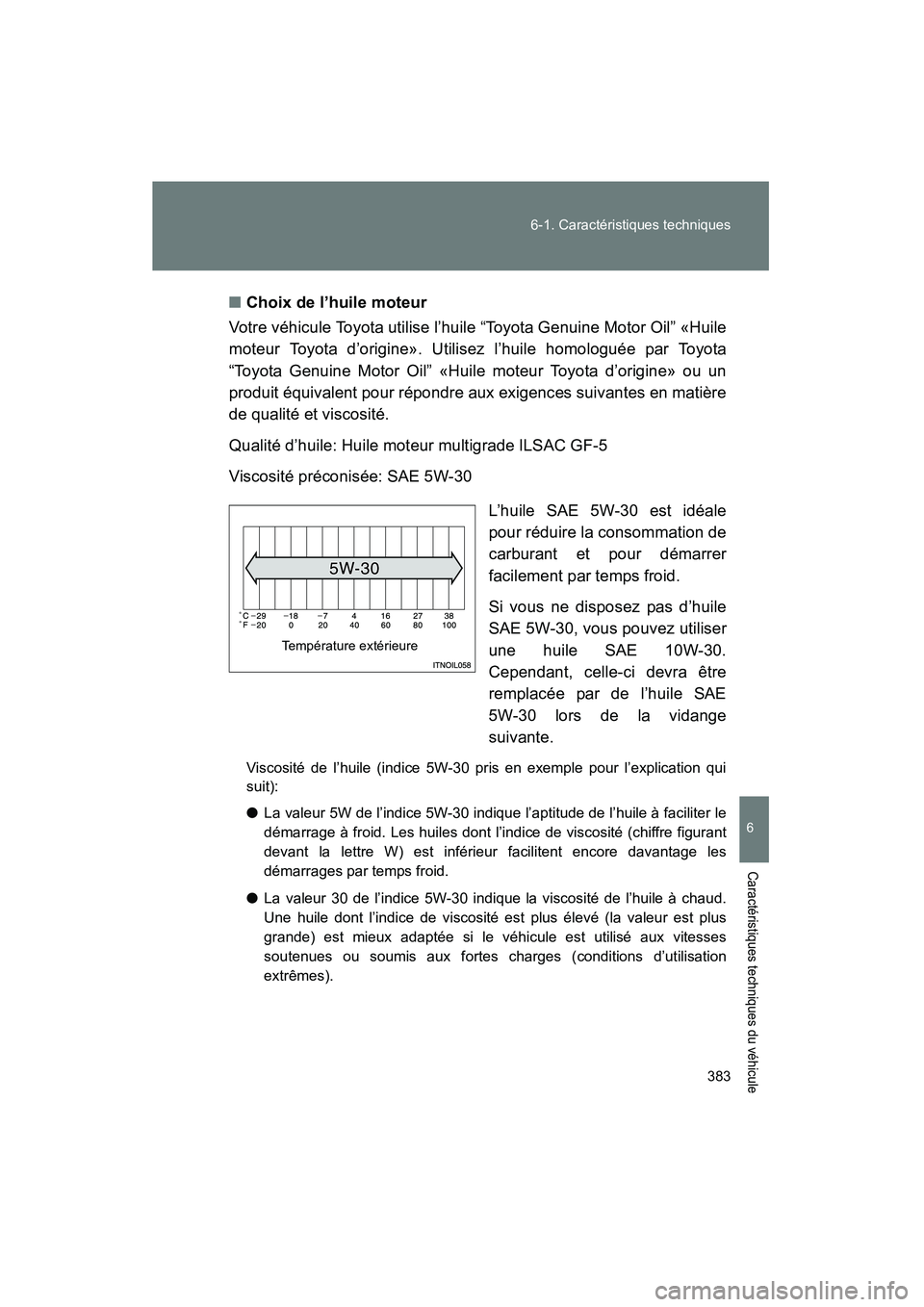

383
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
■
Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d’origine». Utilisez l’huile homologuée par Toyota
“Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine» ou un
produit équivalent pour répondre aux exigences suivantes en matière
de qualité et viscosité.
Qualité d’huile: Huile moteur multigrade ILSAC GF-5
Viscosité préconisée: SAE 5W-30
L’huile SAE 5W-30 est idéale
pour réduire la consommation de
carburant et pour démarrer
facilement par temps froid.
Si vous ne disposez pas d’huile
SAE 5W-30, vous pouvez utiliser
une huile SAE 10W-30.
Cependant, celle-ci devra être
remplacée par de l’huile SAE
5W-30 lors de la vidange
suivante.
Viscosité de l’huile (indice 5W-30 pris en exemple pour l’explication qui
suit):
●La valeur 5W de l’indice 5W-30 indi que l’aptitude de l’huile à faciliter le
démarrage à froid. Les huiles dont l’indice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
● La valeur 30 de l’indice 5W-30 indique la viscosité de l’huile à chaud.
Une huile dont l’indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d’utilisation
extrêmes).
Température extérieure

384 6-1. Caractéristiques techniques
YARIS_HB_D_52A16DComment lire les étiquettes des bidons d’huile:
La marque d’homologation ILSAC (International Lubricant
Standardization and Approval Committee [comité international de
normalisation et approbation des lubrifiants]) est ajoutée sur certains
bidons d’huile pour vous aider à sélectionner l’huile que vous devriez
utiliser.
Circuit de refroidissement
Capacité
(Référence)
Véhicules équipés d’une boîte de vitesses
automatique:
4,9 qt. (4,6 L, 4,0 Imp.qt.)
Véhicules équipés d’une boîte de vitesses
manuelle:
5,0 qt. (4,7 L, 4,1 Imp.qt.)
Type de liquide de
refroidissementUtilisez l’un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue
durée»
• Un équivalent de grande qualité, à base d’éthylène glycol, ne contenant pas de
silicate, d’amine, de nitrite ou de borate, et
pourvu de propriétés d’acide organique
hybride pour une longue tenue dans le
temps
Ne pas utiliser d’eau pure seule.

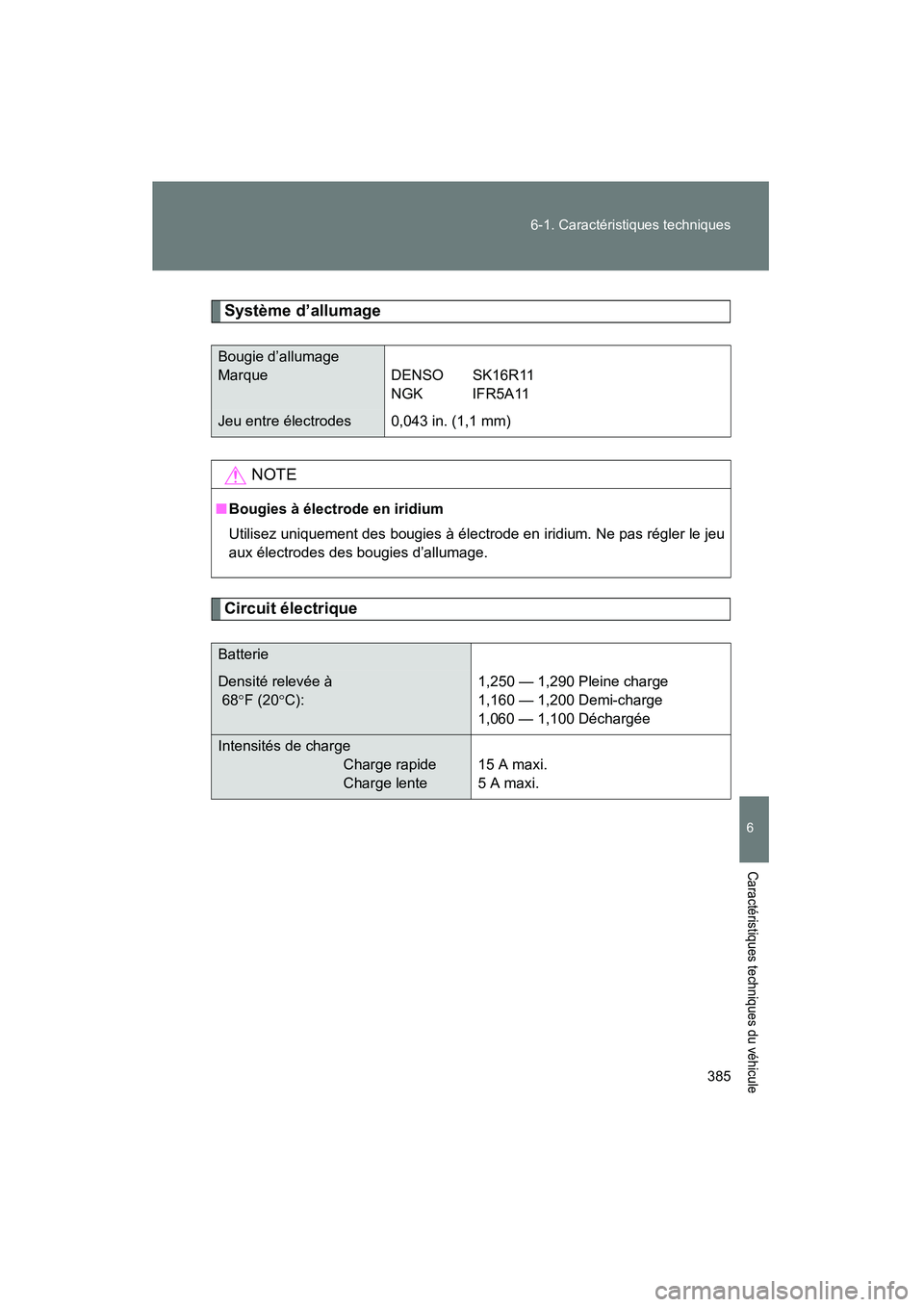

385
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Système d’allumage
Circuit électrique
Bougie d’allumage
Marque
DENSO SK16R11
NGK IFR5A11
Jeu entre électrodes 0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
aux électrodes des bougies d’allumage.
Batterie
Densité relevée à
68° F (20 °C): 1,250 — 1,290 Pleine charge
1,160 — 1,200 Demi-charge
1,060 — 1,100 Déchargée
Intensités de charge
Charge rapide
Charge lente 15 A maxi.
5 A maxi.

386 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Boîte de vitesses automatique
*: La capacité en huile indiquée est la quantité de référence. Si unremplacement est nécessaire, contactez votre concessionnaire Toyota.
Capacité en huile*6,8 qt. (6,4 L, 5,6 Imp.qt.)
Type d’huile “Toyota Genuine ATF WS” «Liquide ATF Toyota
d’origine WS»
NOTE
■
Type d’huile de transmission
L’utilisation de toute autre huile de transmission que l’huile “Toyota Genuine
ATF WS” «Liquide ATF Toyota d’origine WS» risque de causer une
dégradation de la qualité des passages de rapports, puis un blocage de
votre boîte de vitesses accompagné de vibrations et pour terminer, des
dommages importants à la boîte de vitesses de votre véhicule.

387
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Boîte de vitesses manuelle
Ty p e A
*1
Ty p e B*2
*1: Modèles NCP131L-AGMRKA, NC P131L-AHMRKA, NCP131L-AGMRKK,
NCP131L-AHMRKK, NCP131L-AG MVKK et NCP131L-AHMVKK
*3
*2: Modèles NCP131L-CGMRKA, NCP131L-CHMRKA, NCP131L-CGMRKK
et NCP131L-CHMRKK models
*3
*3: Le code de modèle est indiqué sur l’étiquette d’homologation. ( →P. 379)
Capacité en huile pour
transmissions (Référence) 2,0 qt. (1,9 L, 1,7 Imp.qt.)
Type d’huile pour
transmissionsHuile pour engrenages API GL-4
Viscosité préconisée de l’huile
pour engrenagesSAE 75W-90
Capacité en huile pour
transmissions (Référence)2,0 qt. (1,9 L, 1,7 Imp.qt.)
Type d’huile pour
transmissionsUtilisez l’un des produits suivants:
• “TOYOTA Genuine Manual Transmission Gear Oil LV” «Huile TOYOTA d’origine
pour boîte de vitesses manuelle LV»
• Autre huile pour transmissions conforme aux normes API GL-4 et SAE 75W
NOTE
■ Huile de boîte de vitesses manuelle (type B)
Veuillez être conscient du fait que le bruit au ralenti, les sensations
éprouvées à la sélection des rapports et/ou la consommation de carburant
peuvent varier en fonction des caractéristiques particulières de l’huile
utilisée ou des conditions d’utilisation. Toyota préconise l’utilisation de l’huile
“TOYOTA Genuine Manual Transmission Gear Oil LV”«Huile TOYOTA
d’origine pour boîte de vitesses manuelle LV» pour que les performances
obtenues soient optimales.

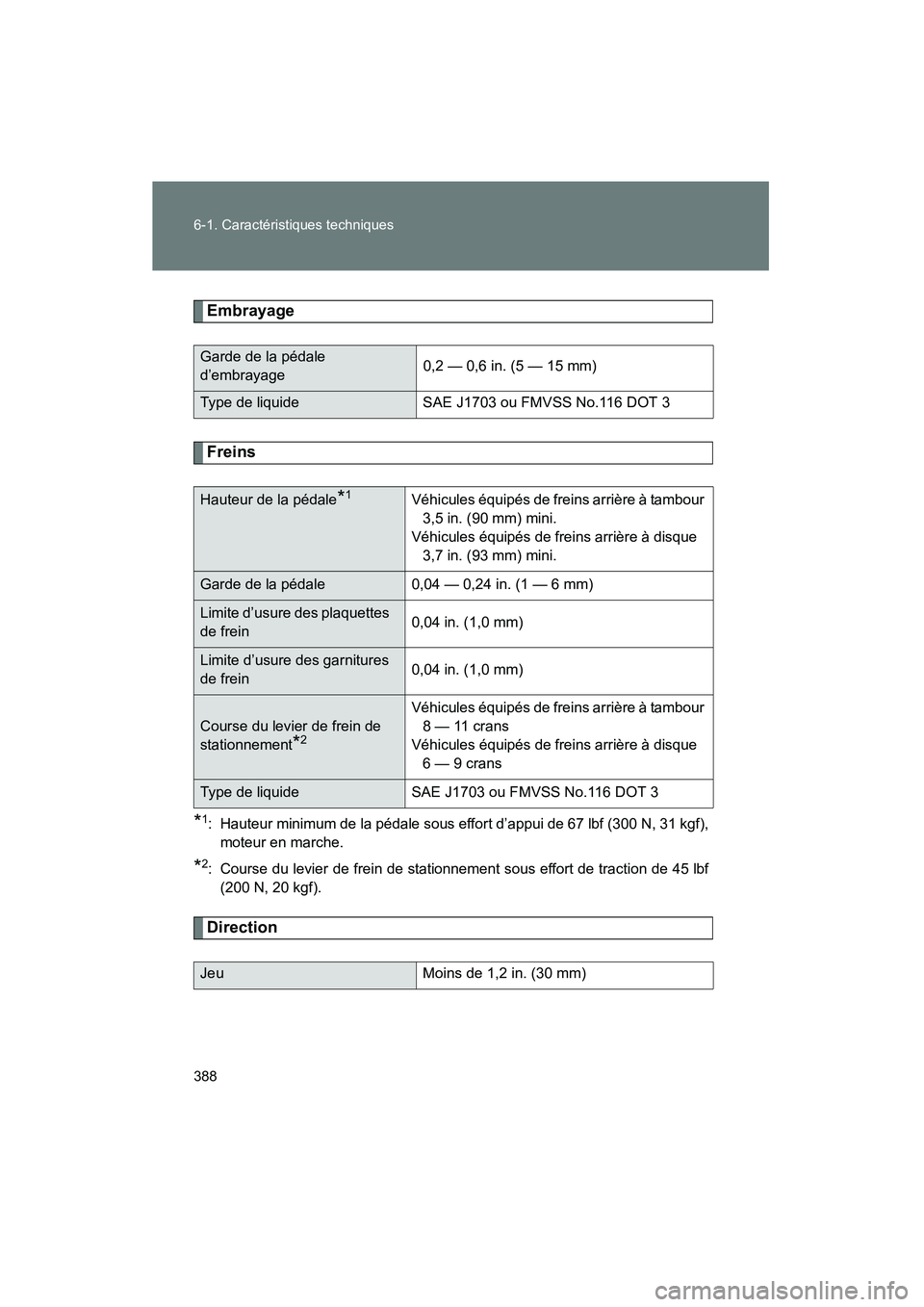

388 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Embrayage
Freins
*1: Hauteur minimum de la pédale sous effort d’appui de 67 lbf (300 N, 31 kgf),moteur en marche.
*2: Course du levier de frein de stationnement sous effort de traction de 45 lbf(200 N, 20 kgf).
Direction
Garde de la pédale
d’embrayage 0,2 — 0,6 in. (5 — 15 mm)
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3
Hauteur de la pédale*1Véhicules équipés de freins arrière à tambour
3,5 in. (90 mm) mini.
Véhicules équipés de freins arrière à disque 3,7 in. (93 mm) mini.
Garde de la pédale 0,04 — 0,24 in. (1 — 6 mm)
Limite d’usure des plaquettes
de frein 0,04 in. (1,0 mm)
Limite d’usure des garnitures
de frein0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*2
Véhicules équipés de freins arrière à tambour
8 — 11 crans
Véhicules équipés de freins arrière à disque 6 — 9 crans
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Jeu Moins de 1,2 in. (30 mm)

389
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Pneus et jantes
Pneus de 15 pouces
Pneus de 16 pouces
Dimensions des pneus P175/65R15 84H, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus
(pression de gonflage
recommandée à froid)Conduite dans des conditions normales
Avant:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de
gonflage maximum à froid indiquée sur le
flanc du pneu.
Dimensions des jantes 15 × 5J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft·lbf (103 N·m, 10,5 kgf·m)
Dimensions des pneusP195/50R16 83V, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage des
pneus préconisée à froid)Conduite dans des conditions normales
Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de
gonflage maximum à froid indiquée sur le
flanc du pneu.
Dimensions des jantes 16 × 6J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft·lbf (103 N·m, 10,5 kgf·m)

390 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Ampoules
*1: Modèles NCP131L-AGMRKA, NCP131L-AGPRKA, NCP131L-AHMRKA,
NCP131L-AHPRKA, NCP131L-AGMRKK, NCP131L-AGPRKK,
NCP131L-AHMRKK, NCP131L-AH PRKK, NCP131L-AGMVKK,
NCP131L-AGPVKK, NCP131L-AHMVKK et NCP131L-AHPVKK
*3
*2: Modèles NCP131L-CGMRKA, NCP131L-CGPRKA, NCP131L-CHMRKA, NCP131L-CHPRKA, NCP131L-CGMRKK, NCP131L-CGPRKK,
NCP131L-CHMRKK et NCP131L-CHPRKK
*3
*3: Le code de modèle est indiqué sur l’étiquette d’homologation. (→P. 379)
A: Ampoules halogène HB2 B: Ampoules halogène H11
C: Ampoules halogène H16 D: Ampoules à culot poussoir (blanc)
E: Ampoules à culot poussoir (ambre) F: Ampoules navettes
AmpoulesAmpoule nºWTy p e
Extérieur Projecteurs et éclairage de
jour (sur modèles équipés)
9003 60/55 A
Projecteurs antibrouillard
(sur modèles équipés) —55 B
*1
19 C*2
Feux de position latéraux
avant
—5D
Clignotants avant/feux de
stationnement 7444NA 28/8 E
Clignotants arrière — 21 E
Feux stop/arrière et de
position arrière 7443 21/5 D
Feux de recul 921 16 D
Éclairage de plaque
d’immatriculation —5D
IntérieurÉclairages individuels/
Éclairage intérieur
—5D
Éclairage de coffre — 5 F
