1172. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42A23M_(EM)

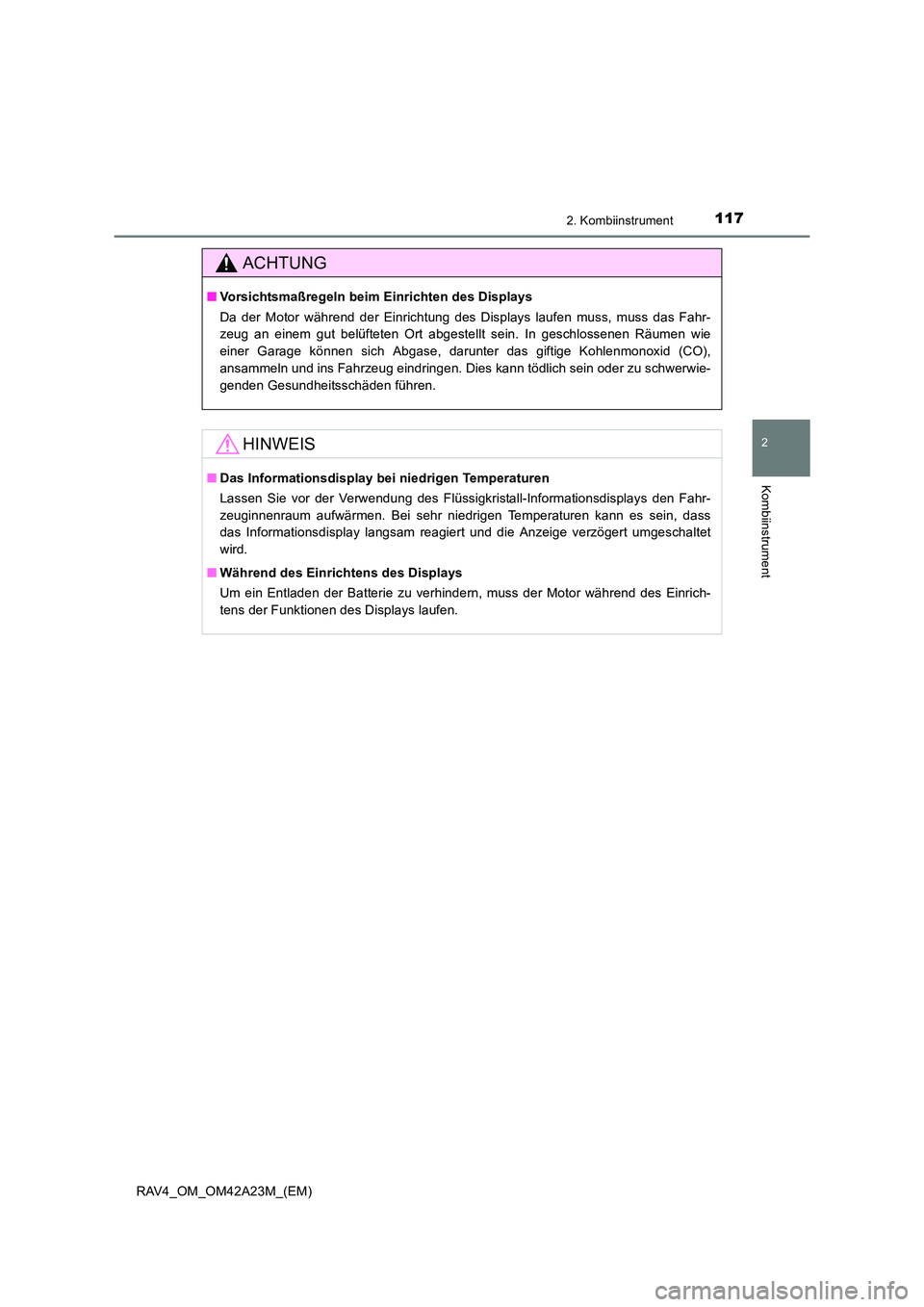

ACHTUNG
■Vorsichtsmaßregeln beim Einrichten des Displays
Da der Motor während der Einrichtung des Displays laufen muss, muss das Fahr-
zeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie
einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO),
ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwie-
genden Gesundheitsschäden führen.
HINWEIS
■Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
■ Während des Einrichtens des Displays
Um ein Entladen der Batterie zu verhindern, muss der Motor während des Einrich-
tens der Funktionen des Displays laufen.

1192. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42A23M_(EM)■

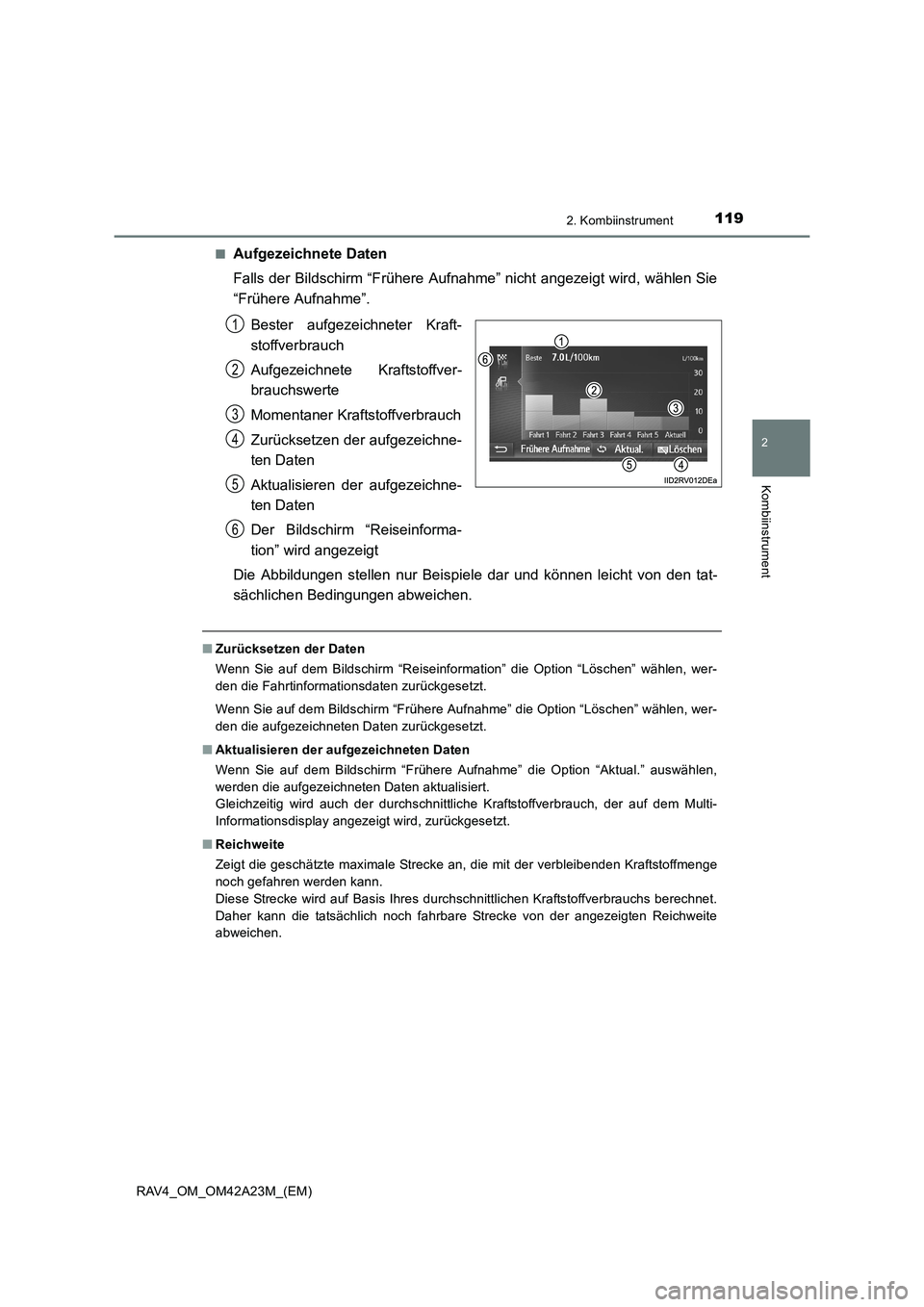

Aufgezeichnete Daten
Falls der Bildschirm “Frühere Aufnahme” nicht angezeigt wird, wählen Sie
“Frühere Aufnahme”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Zurücksetzen der aufgezeichne-
ten Daten
Aktualisieren der aufgezeichne-
ten Daten
Der Bildschirm “Reiseinforma-
tion” wird angezeigt
Die Abbildungen stellen nur Beispiele dar und können leicht von den tat-
sächlichen Bedingungen abweichen.
■ Zurücksetzen der Daten
Wenn Sie auf dem Bildschirm “Reiseinformation” die Option “Löschen” wählen, wer-
den die Fahrtinformationsdaten zurückgesetzt.
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Löschen” wählen, wer-
den die aufgezeichneten Daten zurückgesetzt.
■ Aktualisieren der aufgezeichneten Daten
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Aktual.” auswählen,
werden die aufgezeichneten Daten aktualisiert.
Gleichzeitig wird auch der durchschnittliche Kraftstoffverbrauch, der auf dem Multi-
Informationsdisplay angezeigt wird, zurückgesetzt.
■ Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
1
2
3
4
5
6

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A23M_(EM)■

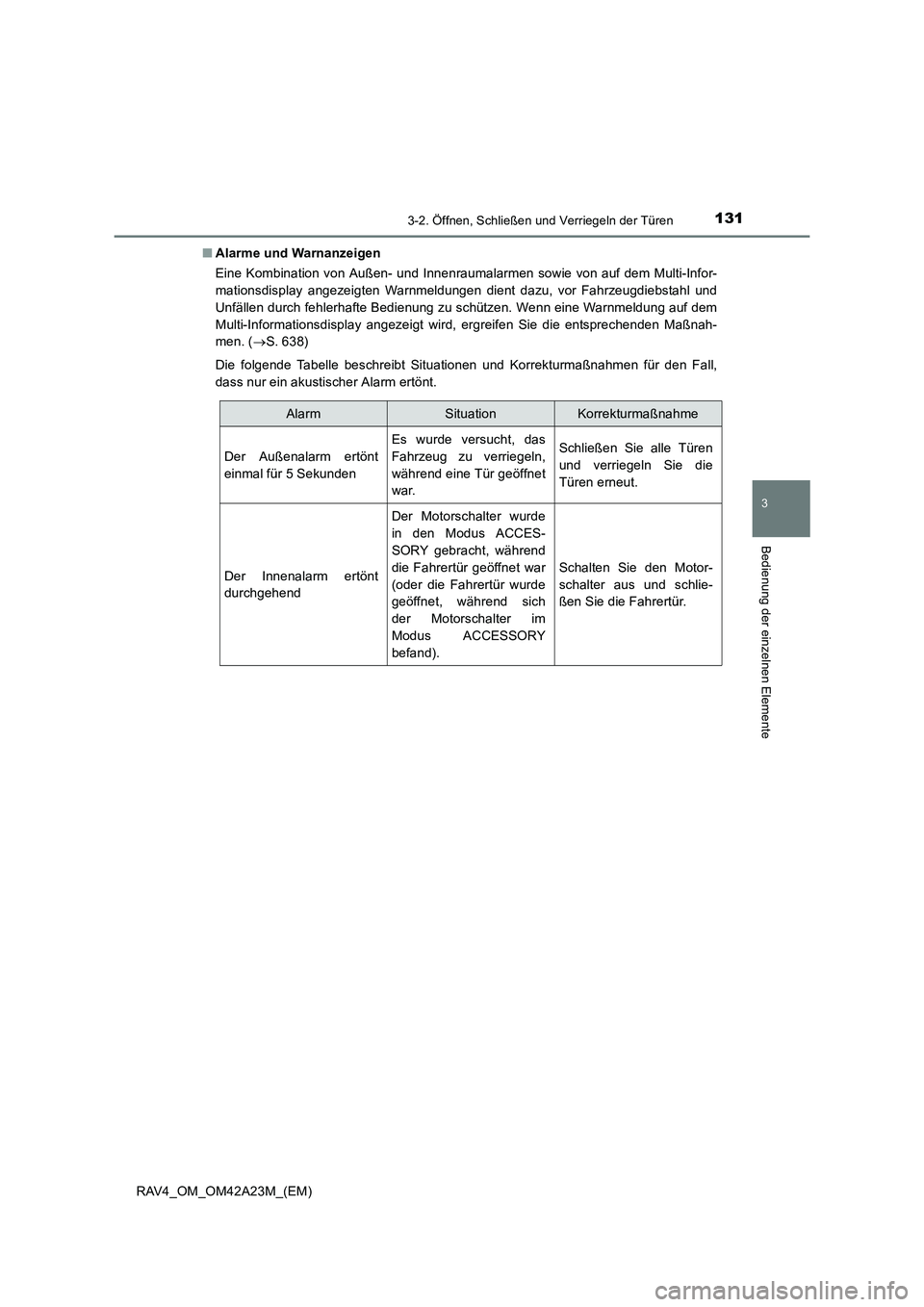

Alarme und Warnanzeigen
Eine Kombination von Außen- und Innenraumalarmen sowie von auf dem Multi-Infor-
mationsdisplay angezeigten Warnmeldungen dient dazu, vor Fahrzeugdiebstahl und
Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt wird, ergreifen Sie die entsprechenden Maßnah-
men. ( →S. 638)
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt.
AlarmSituationKorrekturmaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm ertönt
durchgehend
Der Motorschalter wurde
in den Modus ACCES-
SORY gebracht, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während sich
der Motorschalter im
Modus ACCESSORY
befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A23M_(EM)■
Anmerkungen zum Verriegeln der Türen
●Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen,
kann der Sensor verzögert oder gar nicht ansprechen. Ziehen Sie die Handschuhe
aus und berühren Sie den Verriegelungssensor erneut.
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (Falls vorhanden)
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden
Korrekturmaßnahmen vor:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das
intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 132)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
■ Anmerkungen zur Entriegelungsfunktion
●Eine plötzliche Annäherung an den Wirkungsbereich oder den Türgriff kann das Ent-
riegeln der Türen verhindern. Bewegen Sie in diesem Fall den Türgriff zurück in die
Ausgangsstellung und stellen Sie sicher, dass die Türen entriegelt werden, ehe Sie
erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht
entriegelt.
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Nehmen Sie in diesem Fall zum Waschen des Fahrzeugs die folgenden
Korrekturmaßnahmen vor:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 132)
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.

2003-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A23M_(EM)■

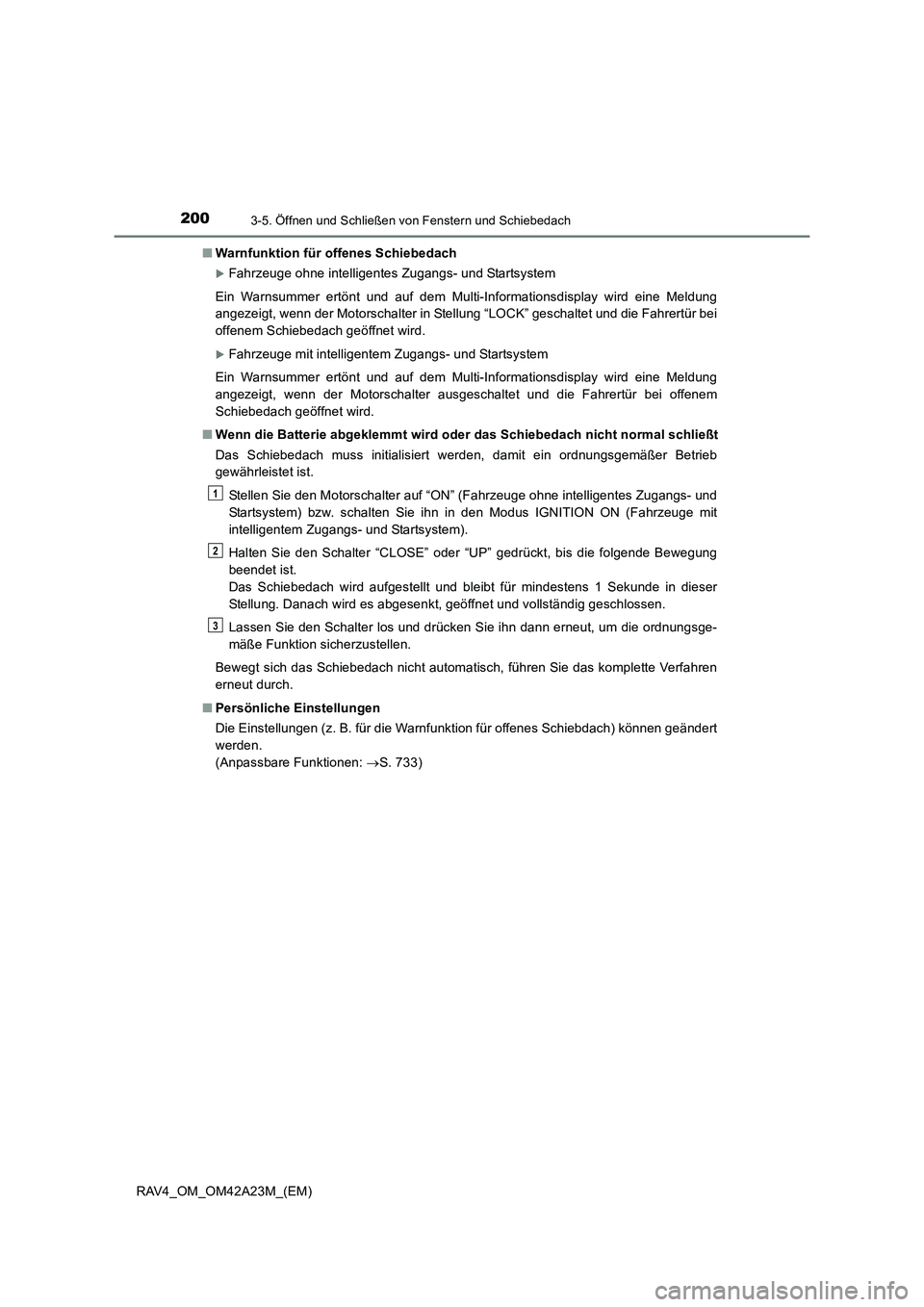

Warnfunktion für offenes Schiebedach
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter in Stellung “LOCK” geschaltet und die Fahrertür bei
offenem Schiebedach geöffnet wird.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter ausgeschaltet und die Fahrertür bei offenem
Schiebedach geöffnet wird.
■ Wenn die Batterie abgeklemmt wird oder das Schiebedach nicht normal schließt
Das Schiebedach muss initialisiert werden, damit ein ordnungsgemäßer Betrieb
gewährleistet ist.
Stellen Sie den Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) bzw. schalten Sie ihn in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem).
Halten Sie den Schalter “CLOSE” oder “UP” gedrückt, bis die folgende Bewegung
beendet ist.
Das Schiebedach wird aufgestellt und bleibt für mindestens 1 Sekunde in dieser
Stellung. Danach wird es abgesenkt, geöffnet und vollständig geschlossen.
Lassen Sie den Schalter los und drücken Sie ihn dann erneut, um die ordnungsge-
mäße Funktion sicherzustellen.
Bewegt sich das Schiebedach nicht automatisch, führen Sie das komplette Verfahren
erneut durch.
■ Persönliche Einstellungen
Die Einstellungen (z. B. für die Warnfunktion für offenes Schiebdach) können geändert
werden.
(Anpassbare Funktionen: →S. 733)
1
2
3

237
4
4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42A23M_(EM)

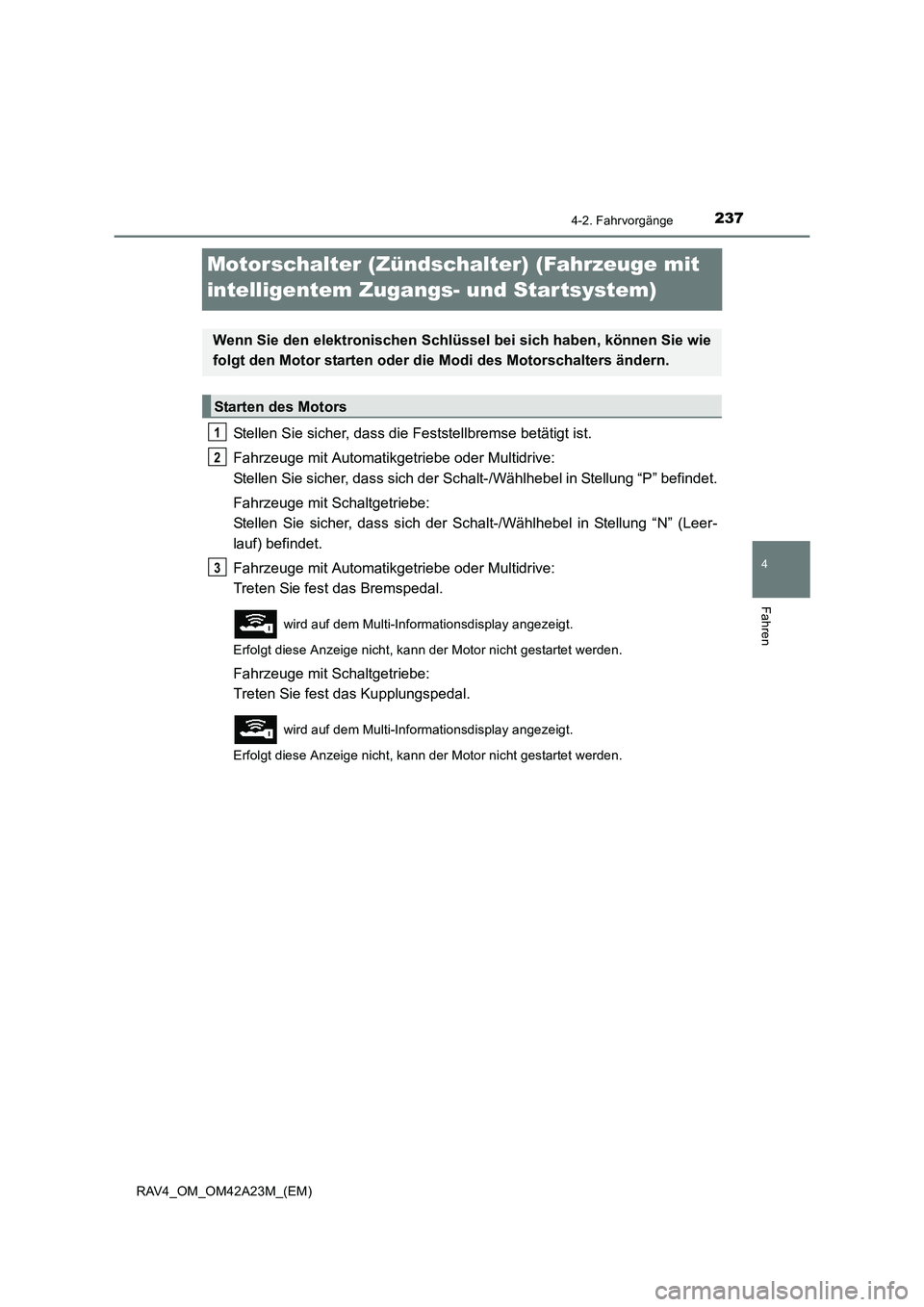

Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Zugangs- und Star tsystem)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Fahrzeuge mit Automatikgetriebe oder Multidrive:
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Fahrzeuge mit Schaltgetriebe:
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Fahrzeuge mit Automatikgetriebe oder Multidrive:
Treten Sie fest das Bremspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Fahrzeuge mit Schaltgetriebe:
Treten Sie fest das Kupplungspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3

2384-2. Fahrvorgänge
RAV4_OM_OM42A23M_(EM)
Drücken Sie den Motorschalter.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Treten Sie weiterhin das Bremspedal,
bis der Motor vollständig angesprun-
gen ist.
Nur Dieselmotor: Die -Kontroll-
leuchte leuchtet auf. Nach Erlöschen
der Kontrollleuchte wird der Motor
gestartet.
Der Motor kann in jedem Modus des
Motorschalters gestartet werden.
Halten Sie das Fahrzeug an.
Fahrzeuge mit Automatikgetriebe oder Multidrive:
Schalten Sie den Schalt-/Wählhebel auf “P”.
Fahrzeuge mit Schaltgetriebe:
Schalten Sie den Schalt-/Wählhebel auf “N”.
Betätigen Sie die Feststellbremse. (→S. 275)
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass “SYSTEM
AKTIV” auf dem Multi-Informationsdisplay ausgeschaltet ist.
4
Ausschalten des Motors
1
2
3
4
5

2394-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42A23M_(EM)

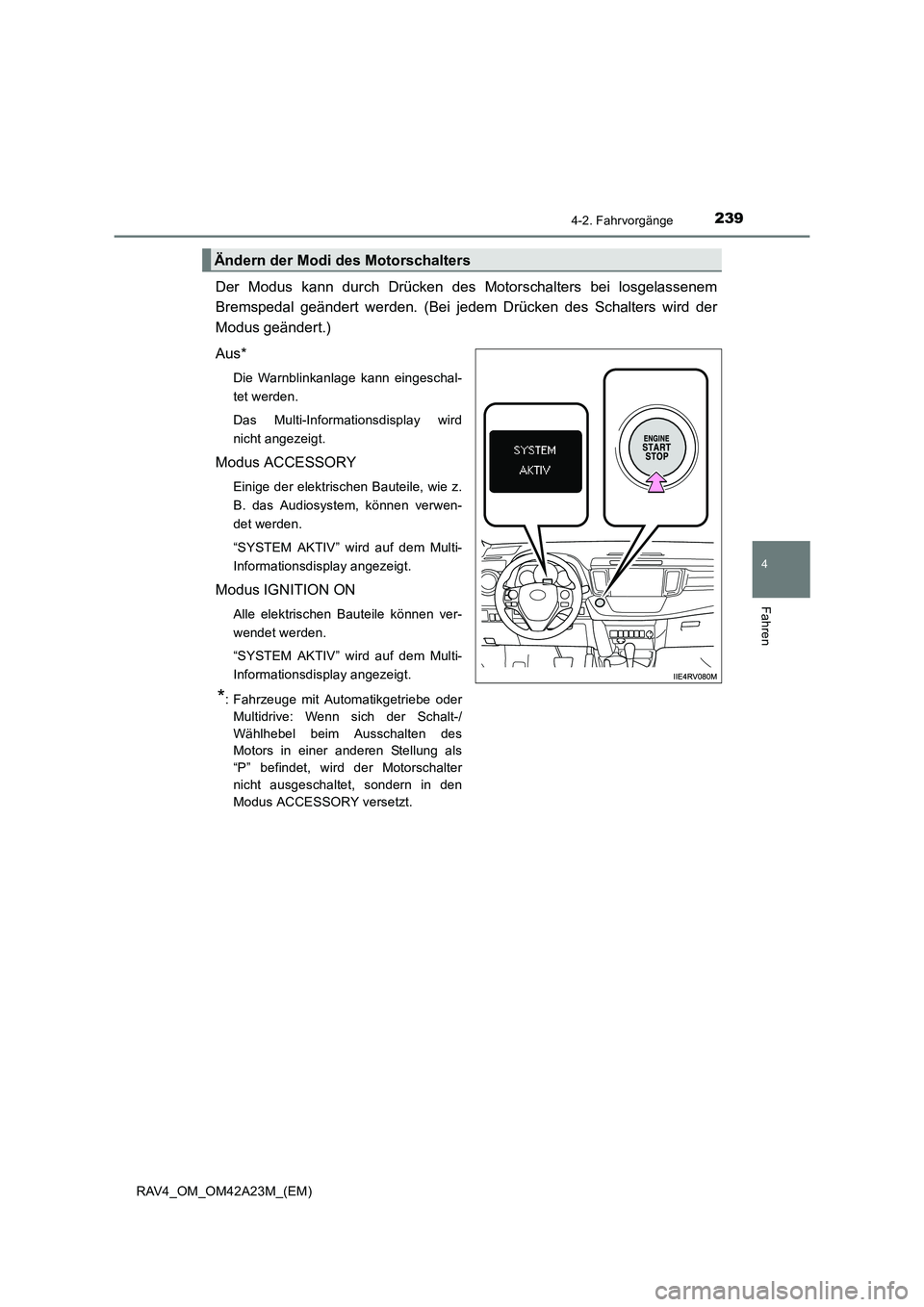

Der Modus kann durch Drücken des Motorschalters bei losgelassenem
Bremspedal geändert werden. (Bei jedem Drücken des Schalters wird der
Modus geändert.)
Aus*
Die Warnblinkanlage kann eingeschal-
tet werden.
Das Multi-Informationsdisplay wird
nicht angezeigt.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
“SYSTEM AKTIV” wird auf dem Multi-
Informationsdisplay angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
“SYSTEM AKTIV” wird auf dem Multi-
Informationsdisplay angezeigt.
*: Fahrzeuge mit Automatikgetriebe oder Multidrive: Wenn sich der Schalt-/
Wählhebel beim Ausschalten des
Motors in einer anderen Stellung als
“P” befindet, wird der Motorschalter
nicht ausgeschaltet, sondern in den
Modus ACCESSORY versetzt.
Ändern der Modi des Motorschalters
