2014 Seat Altea XL ESP

5

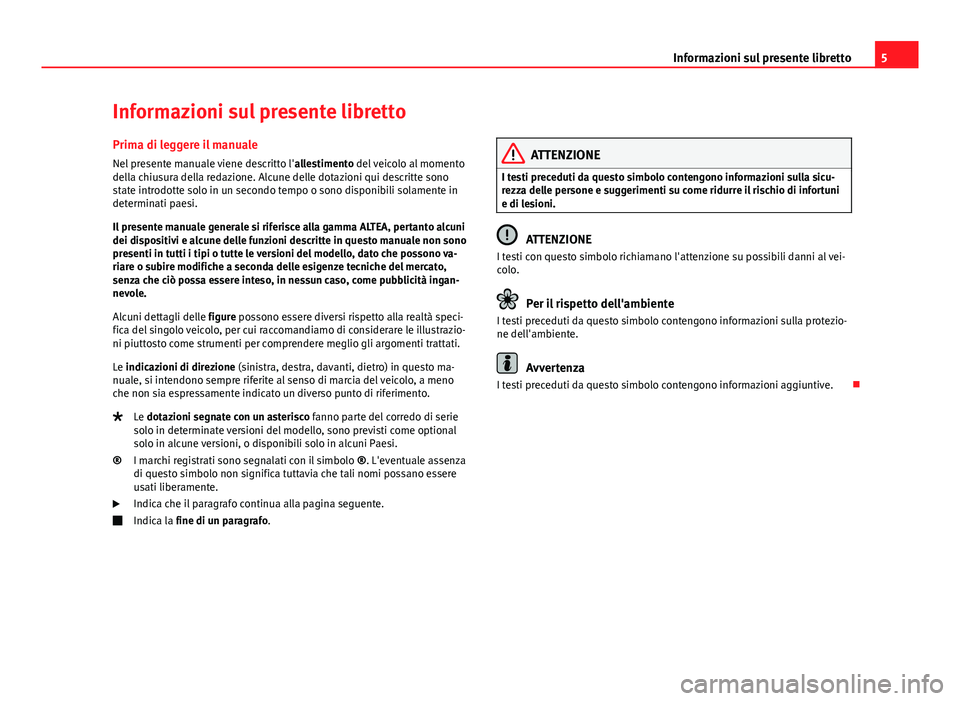

Informazioni sul presente libretto
Informazioni sul presente libretto Prima di leggere il manuale
Nel presente manuale viene descritto l' allestimento del veicolo al momento
della chiusura della redazione. Alcune delle dotazioni qui descritte sono
state introdotte solo in un secondo tempo o sono disponibili solamente in
determinati paesi.
Il presente manuale generale si riferisce alla gamma ALTEA, pertanto alcuni
dei dispositivi e alcune delle funzioni descritte in questo manuale non sono
presenti in tutti i tipi o tutte le versioni del modello, dato che possono va-
riare o subire modifiche a seconda delle esigenze tecniche del mercato,
senza che ciò possa essere inteso, in nessun caso, come pubblicità ingan-
nevole.
Alcuni dettagli delle figure possono essere diversi rispetto alla realtà speci-
fica del singolo veicolo, per cui raccomandiamo di considerare le illustrazio-
ni piuttosto come strumenti per comprendere meglio gli argomenti trattati.
Le indicazioni di direzione (sinistra, destra, davanti, dietro) in questo ma-
nuale, si intendono sempre riferite al senso di marcia del veicolo, a meno
che non sia espressamente indicato un diverso punto di riferimento.
Le dotazioni segnate con un asterisco fanno parte del corredo di serie
solo in determinate versioni del modello, sono previsti come optional
solo in alcune versioni, o disponibili solo in alcuni Paesi.
I marchi registrati sono segnalati con il simbolo ®. L'eventuale assenza
di questo simbolo non significa tuttavia che tali nomi possano essere
usati liberamente.
Indica che il paragrafo continua alla pagina seguente.
Indica la fine di un paragrafo.

®


ATTENZIONE
I testi preceduti da questo simbolo contengono informazioni sulla sicu-
rezza delle persone e suggerimenti su come ridurre il rischio di infortuni
e di lesioni.
ATTENZIONE
I testi con questo simbolo richiamano l'attenzione su possibili danni al vei-
colo.
Per il rispetto dell'ambiente
I testi preceduti da questo simbolo contengono informazioni sulla protezio-
ne dell'ambiente.
Avvertenza
I testi preceduti da questo simbolo contengono informazioni aggiuntive. 

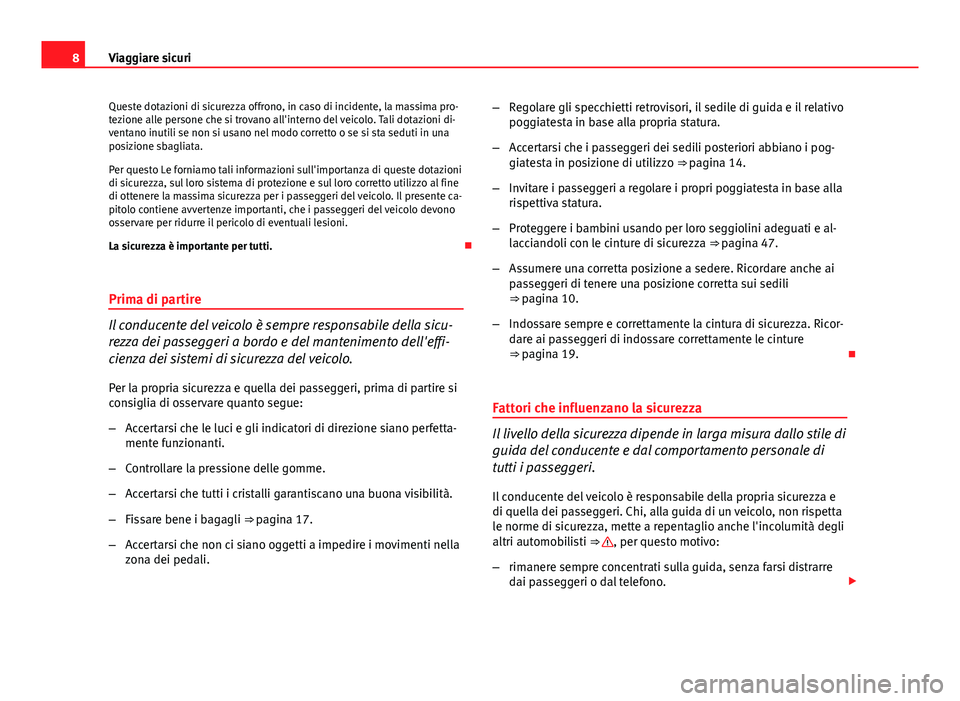

8Viaggiare sicuri
Queste dotazioni di sicurezza offrono, in caso di incidente, la massima pro-
tezione alle persone che si trovano all'interno del veicolo. Tali dotazioni di-
ventano inutili se non si usano nel modo corretto o se si sta seduti in una
posizione sbagliata.
Per questo Le forniamo tali informazioni sull'importanza di queste dotazioni
di sicurezza, sul loro sistema di protezione e sul loro corretto utilizzo al fine
di ottenere la massima sicurezza per i passeggeri del veicolo. Il presente ca-
pitolo contiene avvertenze importanti, che i passeggeri del veicolo devono
osservare per ridurre il pericolo di eventuali lesioni.
La sicurezza è importante per tutti. 
Prima di partire
Il conducente del veicolo è sempre responsabile della sicu-
rezza dei passeggeri a bordo e del mantenimento dell'effi-
cienza dei sistemi di sicurezza del veicolo.
Per la propria sicurezza e quella dei passeggeri, prima di partire si
consiglia di osservare quanto segue:
– Accertarsi che le luci e gli indicatori di direzione siano perfetta-
mente funzionanti.
– Controllare la pressione delle gomme.
– Accertarsi che tutti i cristalli garantiscano una buona visibilità.
– Fissare bene i bagagli ⇒  pagina 17.
– Accertarsi che non ci siano oggetti a impedire i movimenti nella
zona dei pedali. –
Regolare gli specchietti retrovisori, il sedile di guida e il relativo
poggiatesta in base alla propria statura.
– Accertarsi che i passeggeri dei sedili posteriori abbiano i pog-
giatesta in posizione di utilizzo ⇒  pagina 14.
– Invitare i passeggeri a regolare i propri poggiatesta in base alla
rispettiva statura.
– Proteggere i bambini usando per loro seggiolini adeguati e al-
lacciandoli con le cinture di sicurezza ⇒  pagina 47.
– Assumere una corretta posizione a sedere. Ricordare anche ai
passeggeri di tenere una posizione corretta sui sedili
⇒ pagina 10.
– Indossare sempre e correttamente la cintura di sicurezza. Ricor-
dare ai passeggeri di indossare correttamente le cinture
⇒ pagina 19. 
Fattori che influenzano la sicurezza
Il livello della sicurezza dipende in larga misura dallo stile di
guida del conducente e dal comportamento personale di
tutti i passeggeri. Il conducente del veicolo è responsabile della propria sicurezza e
di quella dei passeggeri. Chi, alla guida di un veicolo, non rispetta
le norme di sicurezza, mette a repentaglio anche l'incolumità degli
altri automobilisti ⇒ 
, per questo motivo:
– rimanere sempre concentrati sulla guida, senza farsi distrarre
dai passeggeri o dal telefono. 

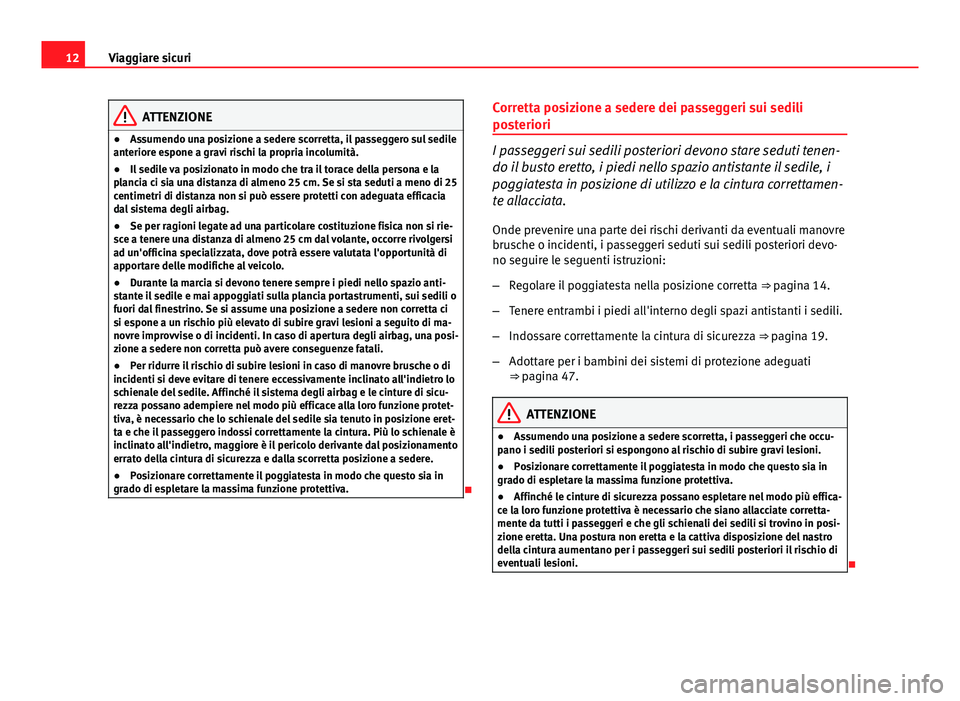

12Viaggiare sicuri
ATTENZIONE
● Assumendo una posizione a sedere scorretta, il passeggero sul sedile
anteriore espone a gravi rischi la propria incolumità.
● Il sedile va posizionato in modo che tra il torace della persona e la
plancia ci sia una distanza di almeno 25 cm. Se si sta seduti a meno di 25
centimetri di distanza non si può essere protetti con adeguata efficacia
dal sistema degli airbag.
● Se per ragioni legate ad una particolare costituzione fisica non si rie-
sce a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi
ad un'officina specializzata, dove potrà essere valutata l'opportunità di
apportare delle modifiche al veicolo.
● Durante la marcia si devono tenere sempre i piedi nello spazio anti-
stante il sedile e mai appoggiati sulla plancia portastrumenti, sui sedili o
fuori dal finestrino. Se si assume una posizione a sedere non corretta ci
si espone a un rischio più elevato di subire gravi lesioni a seguito di ma-
novre improvvise o di incidenti. In caso di apertura degli airbag, una posi-
zione a sedere non corretta può avere conseguenze fatali.
● Per ridurre il rischio di subire lesioni in caso di manovre brusche o di
incidenti si deve evitare di tenere eccessivamente inclinato all'indietro lo
schienale del sedile. Affinché il sistema degli airbag e le cinture di sicu-
rezza possano adempiere nel modo più efficace alla loro funzione protet-
tiva, è necessario che lo schienale del sedile sia tenuto in posizione eret-
ta e che il passeggero indossi correttamente la cintura. Più lo schienale è
inclinato all'indietro, maggiore è il pericolo derivante dal posizionamento
errato della cintura di sicurezza e dalla scorretta posizione a sedere.
● Posizionare correttamente il poggiatesta in modo che questo sia in
grado di espletare la massima funzione protettiva.
 Corretta posizione a sedere dei passeggeri sui sedili
posteriori
I passeggeri sui sedili posteriori devono stare seduti tenen-
do il busto eretto, i piedi nello spazio antistante il sedile, i
poggiatesta in posizione di utilizzo e la cintura correttamen-
te allacciata.
Onde prevenire una parte dei rischi derivanti da eventuali manovre
brusche o incidenti, i passeggeri seduti sui sedili posteriori devo-
no seguire le seguenti istruzioni:
– Regolare il poggiatesta nella posizione corretta ⇒ pagina 14.
– Tenere entrambi i piedi all'interno degli spazi antistanti i sedili.
– Indossare correttamente la cintura di sicurezza ⇒ pagina 19.
– Adottare per i bambini dei sistemi di protezione adeguati
⇒ pagina 47.
ATTENZIONE
● Assumendo una posizione a sedere scorretta, i passeggeri che occu-
pano i sedili posteriori si espongono al rischio di subire gravi lesioni.
● Posizionare correttamente il poggiatesta in modo che questo sia in
grado di espletare la massima funzione protettiva.
● Affinché le cinture di sicurezza possano espletare nel modo più effica-
ce la loro funzione protettiva è necessario che siano allacciate corretta-
mente da tutti i passeggeri e che gli schienali dei sedili si trovino in posi-
zione eretta. Una postura non eretta e la cattiva disposizione del nastro
della cintura aumentano per i passeggeri sui sedili posteriori il rischio di
eventuali lesioni.


13
Viaggiare sicuri

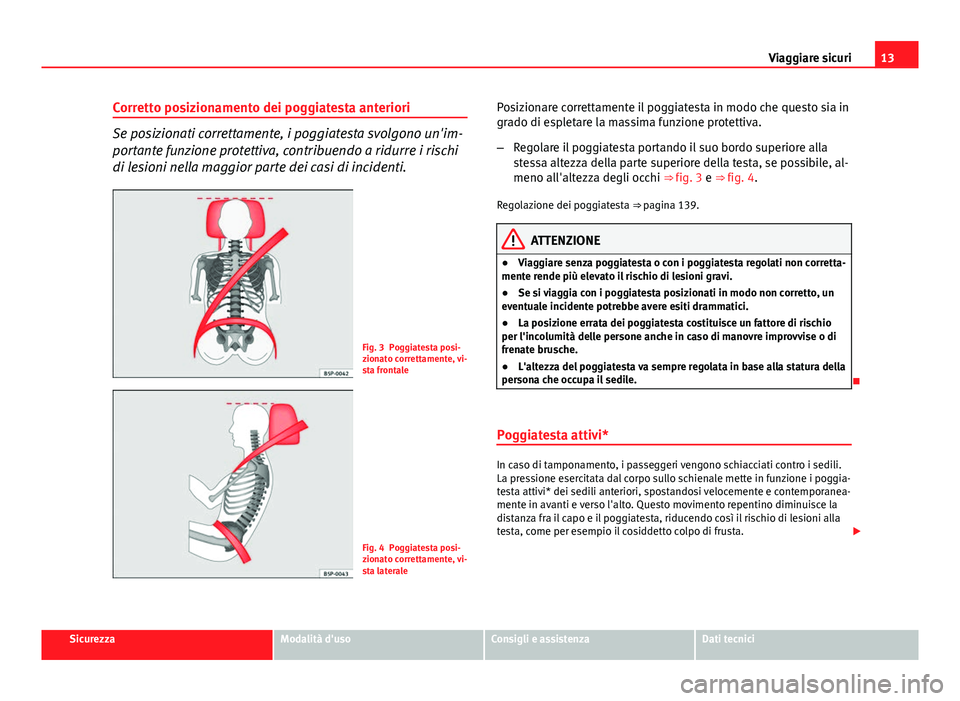

Corretto posizionamento dei poggiatesta anteriori
Se posizionati correttamente, i poggiatesta svolgono un'im-
portante funzione protettiva, contribuendo a ridurre i rischi
di lesioni nella maggior parte dei casi di incidenti.
Fig. 3 Poggiatesta posi-
zionato correttamente, vi-
sta frontale
Fig. 4 Poggiatesta posi-
zionato correttamente, vi-
sta laterale Posizionare correttamente il poggiatesta in modo che questo sia in
grado di espletare la massima funzione protettiva.
–
Regolare il poggiatesta portando il suo bordo superiore alla
stessa altezza della parte superiore della testa, se possibile, al-
meno all'altezza degli occhi ⇒ fig. 3 e ⇒  fig. 4.
Regolazione dei poggiatesta ⇒ pagina 139.
ATTENZIONE
● Viaggiare senza poggiatesta o con i poggiatesta regolati non corretta-
mente rende più elevato il rischio di lesioni gravi.
● Se si viaggia con i poggiatesta posizionati in modo non corretto, un
eventuale incidente potrebbe avere esiti drammatici.
● La posizione errata dei poggiatesta costituisce un fattore di rischio
per l'incolumità delle persone anche in caso di manovre improvvise o di
frenate brusche.
● L'altezza del poggiatesta va sempre regolata in base alla statura della
persona che occupa il sedile.

Poggiatesta attivi*
In caso di tamponamento, i passeggeri vengono schiacciati contro i sedili.
La pressione esercitata dal corpo sullo schienale mette in funzione i poggia-
testa attivi* dei sedili anteriori, spostandosi velocemente e contemporanea-
mente in avanti e verso l'alto. Questo movimento repentino diminuisce la
distanza fra il capo e il poggiatesta, riducendo così il rischio di lesioni alla
testa, come per esempio il cosiddetto colpo di frusta. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

15
Viaggiare sicuri

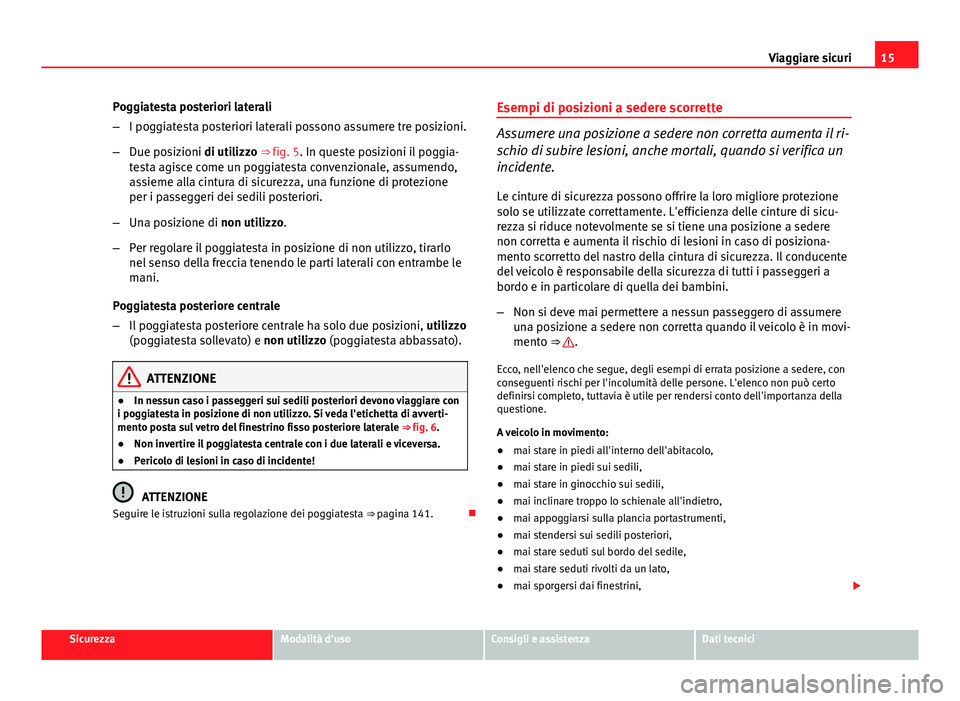

Poggiatesta posteriori laterali
– I poggiatesta posteriori laterali possono assumere tre posizioni.
– Due posizioni di utilizzo ⇒ fig. 5. In queste posizioni il poggia-
testa agisce come un poggiatesta convenzionale, assumendo,
assieme alla cintura di sicurezza, una funzione di protezione
per i passeggeri dei sedili posteriori.
– Una posizione di non utilizzo.
– Per regolare il poggiatesta in posizione di non utilizzo, tirarlo
nel senso della freccia tenendo le parti laterali con entrambe le
mani.
Poggiatesta posteriore centrale
– Il poggiatesta posteriore centrale ha solo due posizioni, utilizzo
(poggiatesta sollevato) e non utilizzo (poggiatesta abbassato).
ATTENZIONE
● In nessun caso i passeggeri sui sedili posteriori devono viaggiare con
i poggiatesta in posizione di non utilizzo. Si veda l'etichetta di avverti-
mento posta sul vetro del finestrino fisso posteriore laterale ⇒ fig. 6.
● Non invertire il poggiatesta centrale con i due laterali e viceversa.
● Pericolo di lesioni in caso di incidente!
ATTENZIONE
Seguire le istruzioni sulla regolazione dei poggiatesta ⇒  pagina 141.Esempi di posizioni a sedere scorrette
Assumere una posizione a sedere non corretta aumenta il ri-
schio di subire lesioni, anche mortali, quando si verifica un
incidente.
Le cinture di sicurezza possono offrire la loro migliore protezione
solo se utilizzate correttamente. L'efficienza delle cinture di sicu-
rezza si riduce notevolmente se si tiene una posizione a sedere
non corretta e aumenta il rischio di lesioni in caso di posiziona-
mento scorretto del nastro della cintura di sicurezza. Il conducente
del veicolo è responsabile della sicurezza di tutti i passeggeri a
bordo e in particolare di quella dei bambini.
– Non si deve mai permettere a nessun passeggero di assumere
una posizione a sedere non corretta quando il veicolo è in movi-
mento ⇒ 
.
Ecco, nell'elenco che segue, degli esempi di errata posizione a sedere, con
conseguenti rischi per l'incolumità delle persone. L'elenco non può certo
definirsi completo, tuttavia è utile per rendersi conto dell'importanza della
questione.
A veicolo in movimento:
● mai stare in piedi all'interno dell'abitacolo,
● mai stare in piedi sui sedili,
● mai stare in ginocchio sui sedili,
● mai inclinare troppo lo schienale all'indietro,
● mai appoggiarsi sulla plancia portastrumenti,
● mai stendersi sui sedili posteriori,
● mai stare seduti sul bordo del sedile,
● mai stare seduti rivolti da un lato,
● mai sporgersi dai finestrini, 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

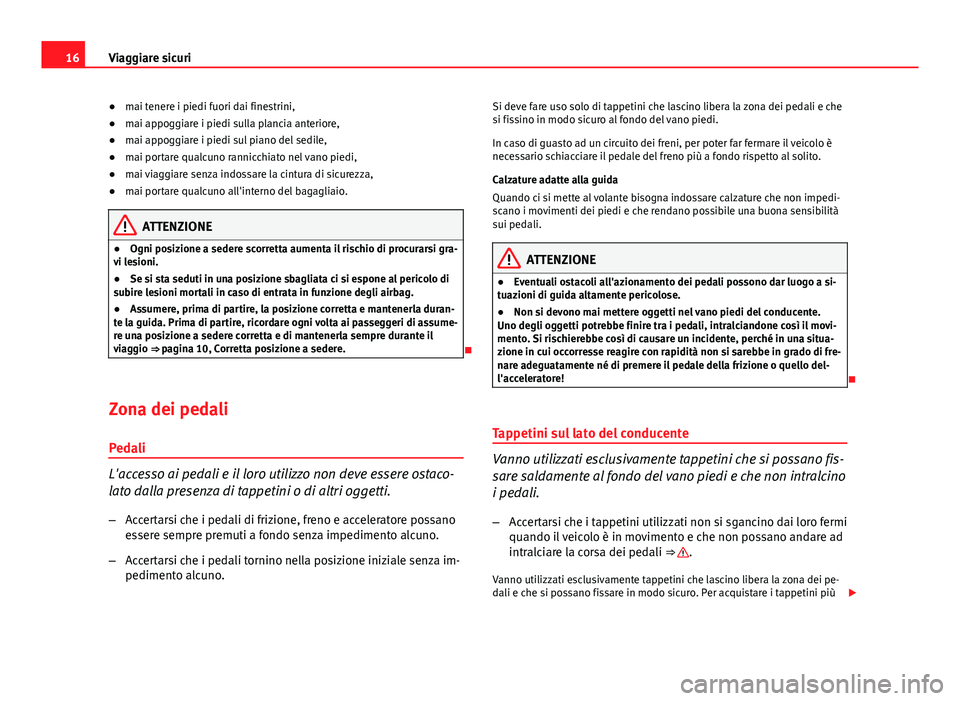

16Viaggiare sicuri
● mai tenere i piedi fuori dai finestrini,
● mai appoggiare i piedi sulla plancia anteriore,
● mai appoggiare i piedi sul piano del sedile,
● mai portare qualcuno rannicchiato nel vano piedi,
● mai viaggiare senza indossare la cintura di sicurezza,
● mai portare qualcuno all'interno del bagagliaio.
ATTENZIONE
● Ogni posizione a sedere scorretta aumenta il rischio di procurarsi gra-
vi lesioni.
● Se si sta seduti in una posizione sbagliata ci si espone al pericolo di
subire lesioni mortali in caso di entrata in funzione degli airbag.
● Assumere, prima di partire, la posizione corretta e mantenerla duran-
te la guida. Prima di partire, ricordare ogni volta ai passeggeri di assume-
re una posizione a sedere corretta e di mantenerla sempre durante il
viaggio ⇒ pagina 10, Corretta posizione a sedere.

Zona dei pedali
Pedali
L'accesso ai pedali e il loro utilizzo non deve essere ostaco-
lato dalla presenza di tappetini o di altri oggetti.
– Accertarsi che i pedali di frizione, freno e acceleratore possano
essere sempre premuti a fondo senza impedimento alcuno.
– Accertarsi che i pedali tornino nella posizione iniziale senza im-
pedimento alcuno. Si deve fare uso solo di tappetini che lascino libera la zona dei pedali e che
si fissino in modo sicuro al fondo del vano piedi.
In caso di guasto ad un circuito dei freni, per poter far fermare il veicolo è
necessario schiacciare il pedale del freno più a fondo rispetto al solito.
Calzature adatte alla guida
Quando ci si mette al volante bisogna indossare calzature che non impedi-
scano i movimenti dei piedi e che rendano possibile una buona sensibilità
sui pedali.
ATTENZIONE
● Eventuali ostacoli all'azionamento dei pedali possono dar luogo a si-
tuazioni di guida altamente pericolose.
● Non si devono mai mettere oggetti nel vano piedi del conducente.
Uno degli oggetti potrebbe finire tra i pedali, intralciandone così il movi-
mento. Si rischierebbe così di causare un incidente, perché in una situa-
zione in cui occorresse reagire con rapidità non si sarebbe in grado di fre-
nare adeguatamente né di premere il pedale della frizione o quello del-
l'acceleratore!

Tappetini sul lato del conducente
Vanno utilizzati esclusivamente tappetini che si possano fis-
sare saldamente al fondo del vano piedi e che non intralcino
i pedali. – Accertarsi che i tappetini utilizzati non si sgancino dai loro fermi
quando il veicolo è in movimento e che non possano andare ad
intralciare la corsa dei pedali ⇒ 
.
Vanno utilizzati esclusivamente tappetini che lascino libera la zona dei pe-
dali e che si possano fissare in modo sicuro. Per acquistare i tappetini più 

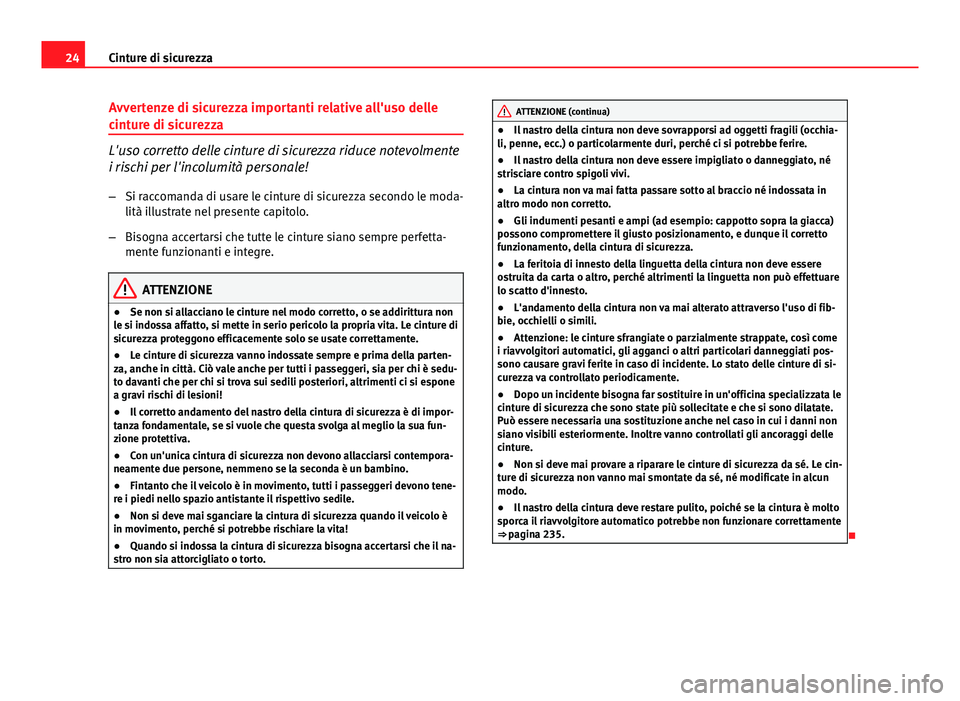

24Cinture di sicurezza
Avvertenze di sicurezza importanti relative all'uso delle
cinture di sicurezza
L'uso corretto delle cinture di sicurezza riduce notevolmente
i rischi per l'incolumità personale!
– Si raccomanda di usare le cinture di sicurezza secondo le moda-
lità illustrate nel presente capitolo.
– Bisogna accertarsi che tutte le cinture siano sempre perfetta-
mente funzionanti e integre.
ATTENZIONE
● Se non si allacciano le cinture nel modo corretto, o se addirittura non
le si indossa affatto, si mette in serio pericolo la propria vita. Le cinture di
sicurezza proteggono efficacemente solo se usate correttamente.
● Le cinture di sicurezza vanno indossate sempre e prima della parten-
za, anche in città. Ciò vale anche per tutti i passeggeri, sia per chi è sedu-
to davanti che per chi si trova sui sedili posteriori, altrimenti ci si espone
a gravi rischi di lesioni!
● Il corretto andamento del nastro della cintura di sicurezza è di impor-
tanza fondamentale, se si vuole che questa svolga al meglio la sua fun-
zione protettiva.
● Con un'unica cintura di sicurezza non devono allacciarsi contempora-
neamente due persone, nemmeno se la seconda è un bambino.
● Fintanto che il veicolo è in movimento, tutti i passeggeri devono tene-
re i piedi nello spazio antistante il rispettivo sedile.
● Non si deve mai sganciare la cintura di sicurezza quando il veicolo è
in movimento, perché si potrebbe rischiare la vita!
● Quando si indossa la cintura di sicurezza bisogna accertarsi che il na-
stro non sia attorcigliato o torto.
ATTENZIONE (continua)
● Il nastro della cintura non deve sovrapporsi ad oggetti fragili (occhia-
li, penne, ecc.) o particolarmente duri, perché ci si potrebbe ferire.
● Il nastro della cintura non deve essere impigliato o danneggiato, né
strisciare contro spigoli vivi.
● La cintura non va mai fatta passare sotto al braccio né indossata in
altro modo non corretto.
● Gli indumenti pesanti e ampi (ad esempio: cappotto sopra la giacca)
possono compromettere il giusto posizionamento, e dunque il corretto
funzionamento, della cintura di sicurezza.
● La feritoia di innesto della linguetta della cintura non deve essere
ostruita da carta o altro, perché altrimenti la linguetta non può effettuare
lo scatto d'innesto.
● L'andamento della cintura non va mai alterato attraverso l'uso di fib-
bie, occhielli o simili.
● Attenzione: le cinture sfrangiate o parzialmente strappate, così come
i riavvolgitori automatici, gli agganci o altri particolari danneggiati pos-
sono causare gravi ferite in caso di incidente. Lo stato delle cinture di si-
curezza va controllato periodicamente.
● Dopo un incidente bisogna far sostituire in un'officina specializzata le
cinture di sicurezza che sono state più sollecitate e che si sono dilatate.
Può essere necessaria una sostituzione anche nel caso in cui i danni non
siano visibili esteriormente. Inoltre vanno controllati gli ancoraggi delle
cinture.
● Non si deve mai provare a riparare le cinture di sicurezza da sé. Le cin-
ture di sicurezza non vanno mai smontate da sé, né modificate in alcun
modo.
● Il nastro della cintura deve restare pulito, poiché se la cintura è molto
sporca il riavvolgitore automatico potrebbe non funzionare correttamente
⇒  pagina 235.


25

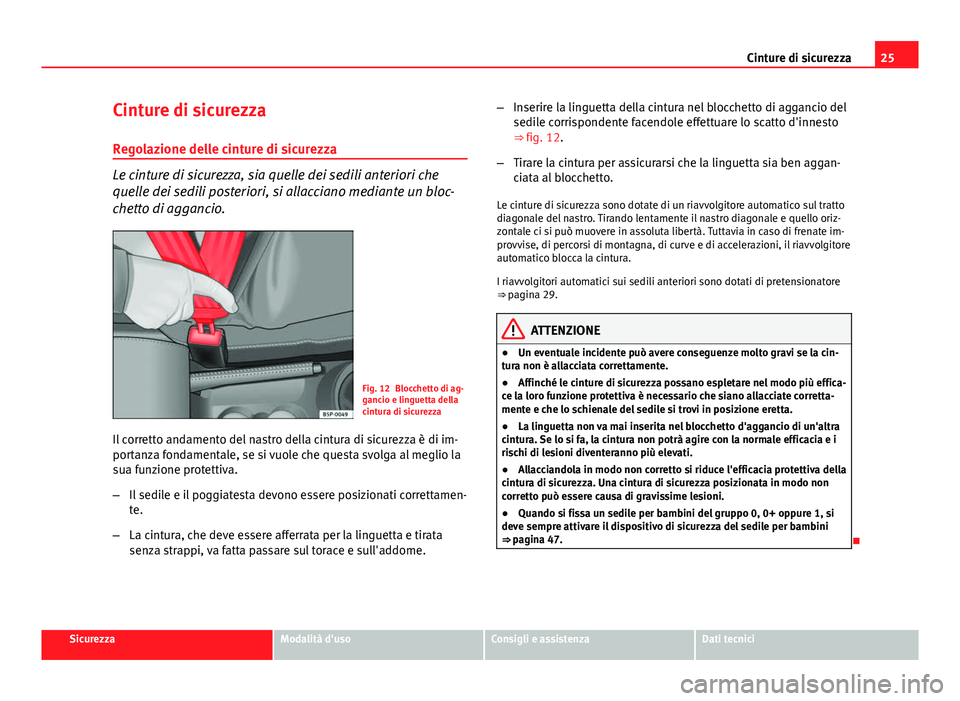

Cinture di sicurezza
Cinture di sicurezza
Regolazione delle cinture di sicurezza
Le cinture di sicurezza, sia quelle dei sedili anteriori che
quelle dei sedili posteriori, si allacciano mediante un bloc-
chetto di aggancio.
Fig. 12 Blocchetto di ag-
gancio e linguetta della
cintura di sicurezza
Il corretto andamento del nastro della cintura di sicurezza è di im-
portanza fondamentale, se si vuole che questa svolga al meglio la
sua funzione protettiva.
– Il sedile e il poggiatesta devono essere posizionati correttamen-
te.
– La cintura, che deve essere afferrata per la linguetta e tirata
senza strappi, va fatta passare sul torace e sull'addome. –
Inserire la linguetta della cintura nel blocchetto di aggancio del
sedile corrispondente facendole effettuare lo scatto d'innesto
⇒ fig. 12.
– Tirare la cintura per assicurarsi che la linguetta sia ben aggan-
ciata al blocchetto.
Le cinture di sicurezza sono dotate di un riavvolgitore automatico sul tratto
diagonale del nastro. Tirando lentamente il nastro diagonale e quello oriz-
zontale ci si può muovere in assoluta libertà. Tuttavia in caso di frenate im-
provvise, di percorsi di montagna, di curve e di accelerazioni, il riavvolgitore automatico blocca la cintura.
I riavvolgitori automatici sui sedili anteriori sono dotati di pretensionatore
⇒ pagina 29.
ATTENZIONE
● Un eventuale incidente può avere conseguenze molto gravi se la cin-
tura non è allacciata correttamente.
● Affinché le cinture di sicurezza possano espletare nel modo più effica-
ce la loro funzione protettiva è necessario che siano allacciate corretta-
mente e che lo schienale del sedile si trovi in posizione eretta.
● La linguetta non va mai inserita nel blocchetto d'aggancio di un'altra
cintura. Se lo si fa, la cintura non potrà agire con la normale efficacia e i
rischi di lesioni diventeranno più elevati.
● Allacciandola in modo non corretto si riduce l'efficacia protettiva della
cintura di sicurezza. Una cintura di sicurezza posizionata in modo non
corretto può essere causa di gravissime lesioni.
● Quando si fissa un sedile per bambini del gruppo 0, 0+ oppure 1, si
deve sempre attivare il dispositivo di sicurezza del sedile per bambini
⇒ pagina 47.

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
