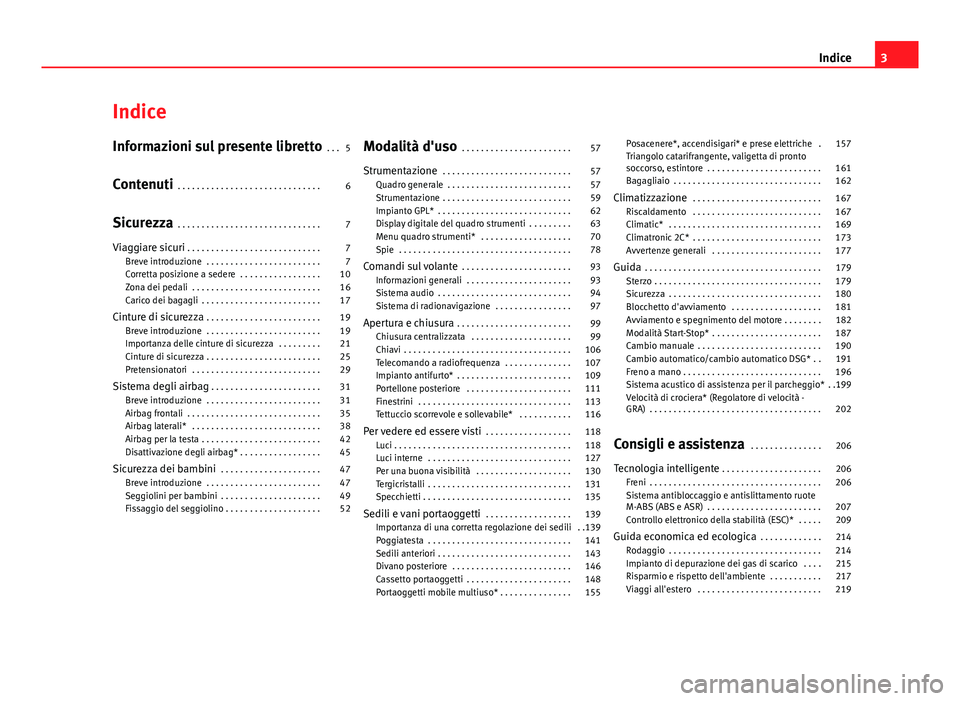

Indice
Informazioni sul presente libretto . . . 5
Contenuti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Viaggiare sicuri . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 7
Corretta posizione a sedere . . . . . . . . . . . . . . . . . 10
Zona dei pedali . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Carico dei bagagli . . . . . . . . . . . . . . . . . . . . . . . . . 17
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 19
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 19
Importanza delle cinture di sicurezza . . . . . . . . . 21
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . 25
Pretensionatori . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Sistema degli airbag . . . . . . . . . . . . . . . . . . . . . . . 31
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 31
Airbag frontali . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Airbag laterali* . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Airbag per la testa . . . . . . . . . . . . . . . . . . . . . . . . . 42
Disattivazione degli airbag* . . . . . . . . . . . . . . . . . 45
Sicurezza dei bambini . . . . . . . . . . . . . . . . . . . . . 47
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . . 47
Seggiolini per bambini . . . . . . . . . . . . . . . . . . . . . 49
Fissaggio del seggiolino . . . . . . . . . . . . . . . . . . . . 52 Modalità d'uso
. . . . . . . . . . . . . . . . . . . . . . . 57
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Quadro generale . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Impianto GPL* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Display digitale del quadro strumenti . . . . . . . . . 63
Menu quadro strumenti* . . . . . . . . . . . . . . . . . . . 70
Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . 93
Informazioni generali . . . . . . . . . . . . . . . . . . . . . . 93
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Sistema di radionavigazione . . . . . . . . . . . . . . . . 97
Apertura e chiusura . . . . . . . . . . . . . . . . . . . . . . . . 99
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . 99
Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Telecomando a radiofrequenza . . . . . . . . . . . . . . 107
Impianto antifurto* . . . . . . . . . . . . . . . . . . . . . . . . 109
Portellone posteriore . . . . . . . . . . . . . . . . . . . . . . 111
Finestrini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Tettuccio scorrevole e sollevabile* . . . . . . . . . . . 116
Per vedere ed essere visti . . . . . . . . . . . . . . . . . . 118
Luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Luci interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Per una buona visibilità . . . . . . . . . . . . . . . . . . . . 130
Tergicristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Sedili e vani portaoggetti . . . . . . . . . . . . . . . . . . 139
Importanza di una corretta regolazione dei sedili . .139
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Divano posteriore . . . . . . . . . . . . . . . . . . . . . . . . . 146
Cassetto portaoggetti . . . . . . . . . . . . . . . . . . . . . . 148
Portaoggetti mobile multiuso* . . . . . . . . . . . . . . . 155 Posacenere*, accendisigari* e prese elettriche . 157
Triangolo catarifrangente, valigetta di pronto
soccorso, estintore . . . . . . . . . . . . . . . . . . . . . . . . 161
Bagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Climatizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Climatronic 2C* . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . . 177
Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Sterzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . 181
Avviamento e spegnimento del motore . . . . . . . . 182
Modalità Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . 187
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Cambio automatico/cambio automatico DSG* . . 191
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Sistema acustico di assistenza per il parcheggio* . . .199
Velocità di crociera* (Regolatore di velocità -
GRA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Consigli e assistenza . . . . . . . . . . . . . . . 206
Tecnologia intelligente . . . . . . . . . . . . . . . . . . . . . 206
Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Sistema antibloccaggio e antislittamento ruote
M-ABS (ABS e ASR) . . . . . . . . . . . . . . . . . . . . . . . . 207
Controllo elettronico della stabilità (ESC)* . . . . . 209
Guida economica ed ecologica . . . . . . . . . . . . . 214
Rodaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Impianto di depurazione dei gas di scarico . . . . 215
Risparmio e rispetto dell'ambiente . . . . . . . . . . . 217
Viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . . . . . 219
3
Indice

33

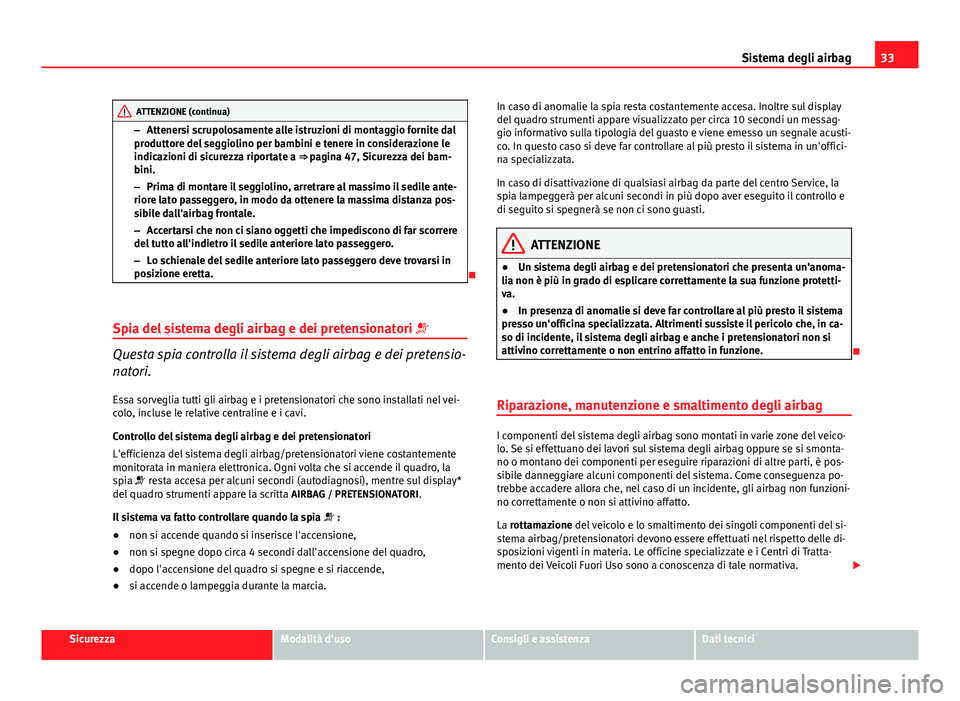

Sistema degli airbag
ATTENZIONE (continua)
– Attenersi scrupolosamente alle istruzioni di montaggio fornite dal
produttore del seggiolino per bambini e tenere in considerazione le
indicazioni di sicurezza riportate a ⇒ pagina 47, Sicurezza dei bam-
bini.
– Prima di montare il seggiolino, arretrare al massimo il sedile ante-
riore lato passeggero, in modo da ottenere la massima distanza pos-
sibile dall'airbag frontale.
– Accertarsi che non ci siano oggetti che impediscono di far scorrere
del tutto all'indietro il sedile anteriore lato passeggero.
– Lo schienale del sedile anteriore lato passeggero deve trovarsi in
posizione eretta.

Spia del sistema degli airbag e dei pretensionatori 
Questa spia controlla il sistema degli airbag e dei pretensio-
natori.
Essa sorveglia tutti gli airbag e i pretensionatori che sono installati nel vei-
colo, incluse le relative centraline e i cavi.
Controllo del sistema degli airbag e dei pretensionatori
L'efficienza del sistema degli airbag/pretensionatori viene costantemente
monitorata in maniera elettronica. Ogni volta che si accende il quadro, la
spia  resta accesa per alcuni secondi (autodiagnosi), mentre sul display*
del quadro strumenti appare la scritta AIRBAG / PRETENSIONATORI.
Il sistema va fatto controllare quando la spia  :
● non si accende quando si inserisce l'accensione,
● non si spegne dopo circa 4 secondi dall'accensione del quadro,
● dopo l'accensione del quadro si spegne e si riaccende,
● si accende o lampeggia durante la marcia. In caso di anomalie la spia resta costantemente accesa. Inoltre sul display
del quadro strumenti appare visualizzato per circa 10 secondi un messag-
gio informativo sulla tipologia del guasto e viene emesso un segnale acusti-
co. In questo caso si deve far controllare al più presto il sistema in un'offici-
na specializzata.
In caso di disattivazione di qualsiasi airbag da parte del centro Service, la
spia lampeggerà per alcuni secondi in più dopo aver eseguito il controllo e
di seguito si spegnerà se non ci sono guasti.
ATTENZIONE
● Un sistema degli airbag e dei pretensionatori che presenta un'anoma-
lia non è più in grado di esplicare correttamente la sua funzione protetti-
va.
● In presenza di anomalie si deve far controllare al più presto il sistema
presso un'officina specializzata. Altrimenti sussiste il pericolo che, in ca-
so di incidente, il sistema degli airbag e anche i pretensionatori non si
attivino correttamente o non entrino affatto in funzione.

Riparazione, manutenzione e smaltimento degli airbag
I componenti del sistema degli airbag sono montati in varie zone del veico-
lo. Se si effettuano dei lavori sul sistema degli airbag oppure se si smonta-
no o montano dei componenti per eseguire riparazioni di altre parti, è pos-
sibile danneggiare alcuni componenti del sistema. Come conseguenza po-
trebbe accadere allora che, nel caso di un incidente, gli airbag non funzioni-
no correttamente o non si attivino affatto.
La rottamazione del veicolo e lo smaltimento dei singoli componenti del si-
stema airbag/pretensionatori devono essere effettuati nel rispetto delle di-
sposizioni vigenti in materia. Le officine specializzate e i Centri di Tratta-
mento dei Veicoli Fuori Uso sono a conoscenza di tale normativa. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

57

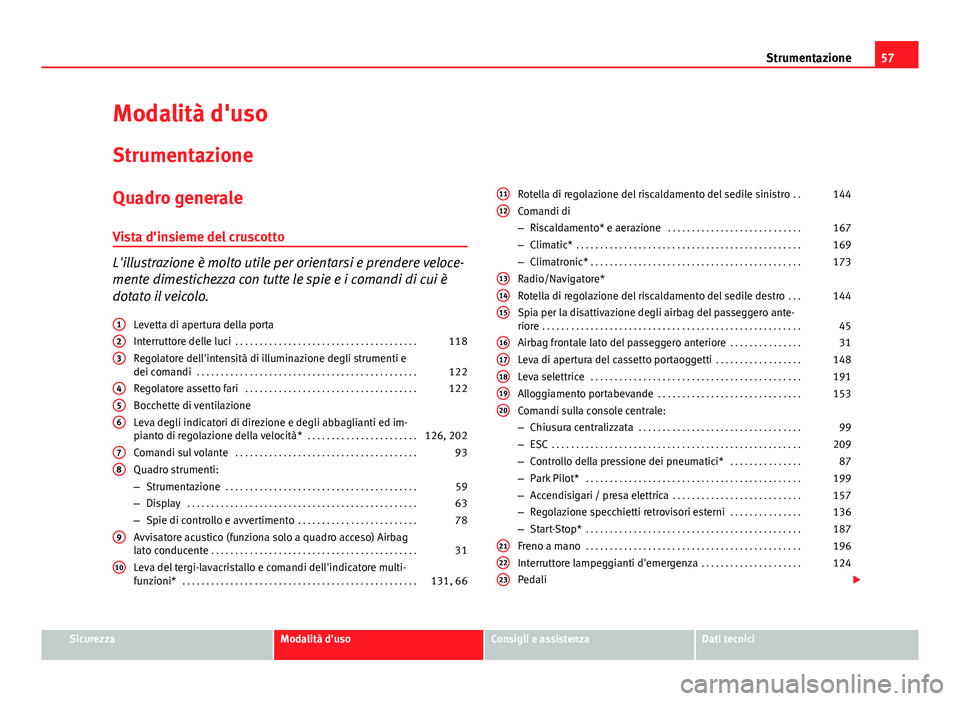

Strumentazione
Modalità d'uso Strumentazione
Quadro generale Vista d'insieme del cruscotto
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo. Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Regolatore dell'intensità di illuminazione degli strumenti e
dei comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed im-
pianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . . . . . .126, 202
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Quadro strumenti:
– Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Spie di controllo e avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . 78
Avvisatore acustico (funziona solo a quadro acceso) Airbag
lato conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Leva del tergi-lavacristallo e comandi dell'indicatore multi-
funzioni* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131, 66
1
23
456
78
9
10
Rotella di regolazione del riscaldamento del sedile sinistro
. .144
Comandi di
– Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . . .144
Spia per la disattivazione degli airbag del passeggero ante-
riore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . . . .31
Leva di apertura del cassetto portaoggetti . . . . . . . . . . . . . . . . . .148
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Comandi sulla console centrale:
– Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
– Controllo della pressione dei pneumatici* . . . . . . . . . . . . . . .87
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
– Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
– Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . . .136
– Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . .124
Pedali 
1112
131415
1617181920
212223
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

59
Strumentazione
Strumentazione
Vista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.

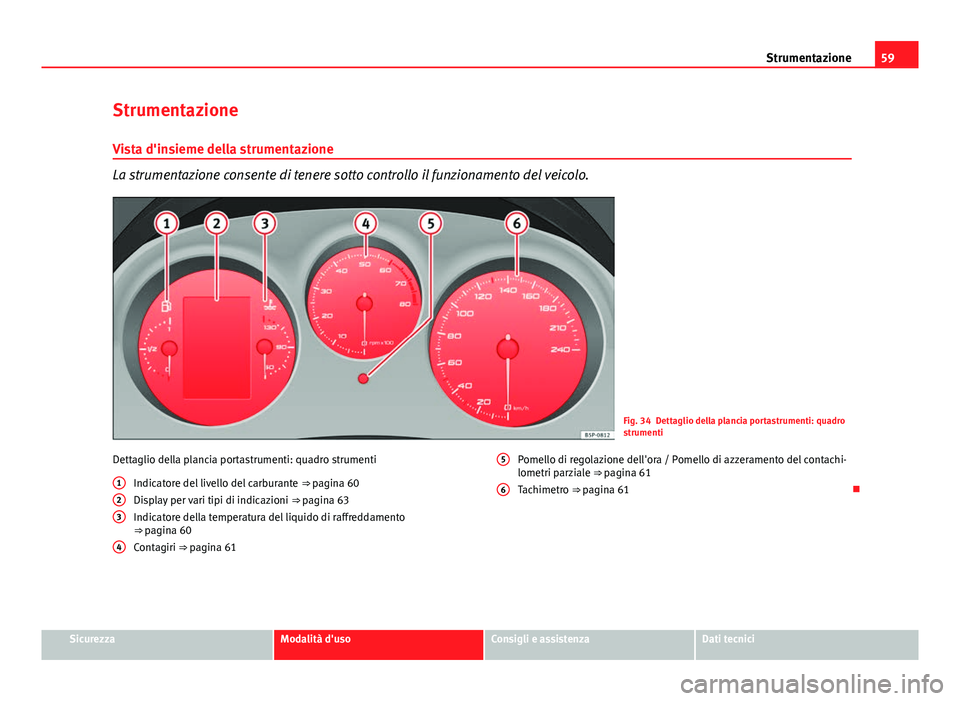

Fig. 34 Dettaglio della plancia portastrumenti: quadro
strumenti
Dettaglio della plancia portastrumenti: quadro strumenti Indicatore del livello del carburante ⇒ pagina 60
Display per vari tipi di indicazioni ⇒ pagina 63
Indicatore della temperatura del liquido di raffreddamento
⇒ pagina 60
Contagiri ⇒ pagina 61
1
23
4
Pomello di regolazione dell'ora / Pomello di azzeramento del contachi-
lometri parziale ⇒ pagina 61
Tachimetro ⇒ pagina 61

5
6
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

60Strumentazione

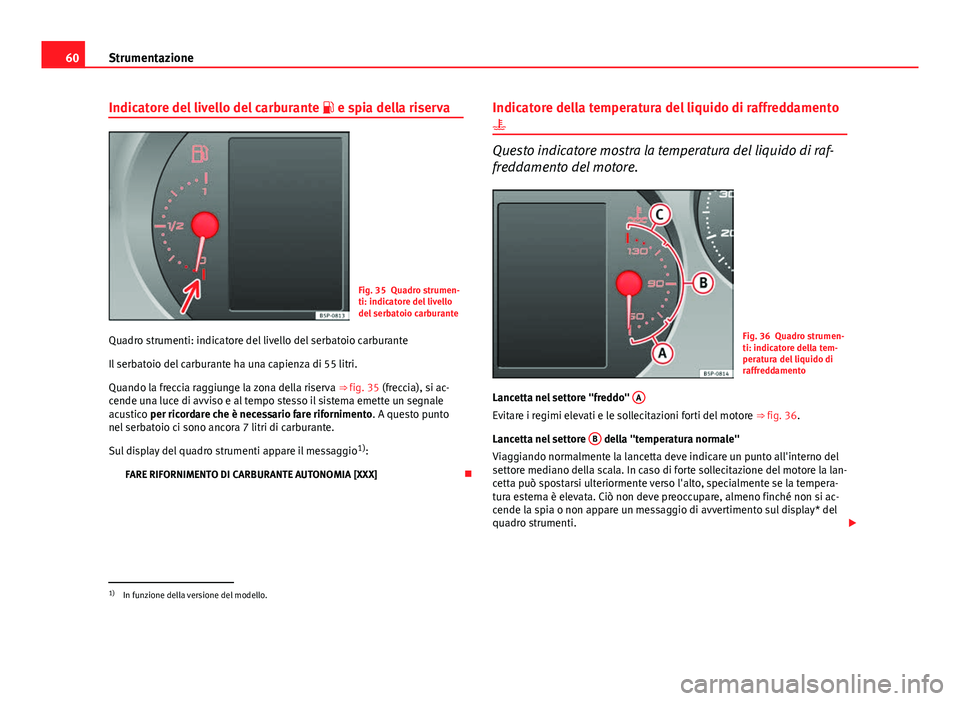

Indicatore del livello del carburante  e spia della riserva
Fig. 35 Quadro strumen-
ti: indicatore del livello
del serbatoio carburante
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 35 (freccia), si ac-
cende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento. A questo punto
nel serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio 1)
:
FARE RIFORNIMENTO DI CARBURANTE AUTONOMIA [XXX] Indicatore della temperatura del liquido di raffreddamento

Questo indicatore mostra la temperatura del liquido di raf-
freddamento del motore.
Fig. 36 Quadro strumen-
ti: indicatore della tem-
peratura del liquido di
raffreddamento
Lancetta nel settore "freddo" A
Evitare i regimi elevati e le sollecitazioni forti del motore
⇒ fig. 36.
Lancetta nel settore B
della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la lan-
cetta può spostarsi ulteriormente verso l'alto, specialmente se la tempera-
tura esterna è elevata. Ciò non deve preoccupare, almeno finché non si ac-
cende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti. 
1)
In funzione della versione del modello.

61
Strumentazione
Lancetta nel settore di allarme C
Se la lancetta supera la soglia di attenzione, entrando nel "settore di allar-
me", si accende la spia* ⇒ fig. 48 2. Sul display del quadro strumenti ap-
pare il messaggio di avvertimento 1)
Fermare il veicolo e spegnere il motore!
Controllare il livello del liquido di raffreddamento ⇒ pagina 254 ⇒ 
.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto. Farsi aiutare da personale specializzato.
ATTENZIONE
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le avvertenze di ⇒ pagina 246
ATTENZIONE
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazio-
ni, il motore potrebbe surriscaldarsi! 
Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.
Quando la lancetta del contagiri entra nel settore rosso ⇒ fig. 34 4
, signifi-
ca che il motore, rodato e caldo, ha raggiunto il numero di giri massimo per
la marcia inserita. Si consiglia quindi, prima di raggiungere tale settore del
contagiri, di passare alla marcia immediatamente superiore o di mettere la
leva selettrice nella posizione D (in vetture provviste di cambio automatico)
oppure di ridurre la velocità.
ATTENZIONE
Per evitare eventuali danni al motore, è consigliabile evitare che la lancetta
del contagiri raggiunga il settore rosso. L'inizio del settore rosso sulla scala
del contagiri varia a seconda delle motorizzazioni.
Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta seguendo le indicazioni dell'Assistente cambio marce
⇒  fig. 40. 
Tachimetro
Il tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒  pagina 214. 
Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti. – Ruotando il pomello di regolazione ⇒ fig. 34 5
verso destra, fi-
no al primo “clic”, si regolano le ore. I numeri dell'ora lampeg-
geranno. Per modificare l'ora, premere il pulsante. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

62Strumentazione
–Ruotando il pomello di regolazione verso destra, fino al secon-
do “clic”, si regolano i minuti. I numeri dei minuti lampeggeran-
no. Per modificare i minuti, premere il pulsante.
Avvertenza
Nelle versioni Highline è possibile configurare l'ora anche nel menu Kombi. 
Impianto GPL* Riguarda solo il seguente modello: ALTEA / ALTEA XL
Indicatore del livello del GPL
Fig. 37 Quadro strumen-
ti: Indicatore del livello
del GPL Indicazione del livello di riempimento dell'impianto GPL
Il serbatoio del GPL
⇒ 
situato nel vano della ruota di scorta ha una capa-
cità di 39 litri di GPL con una temperatura esterna di +15 °C (+59 °F)
⇒ pagina 241, Rifornimento di GPL.
Il livello di riempimento può essere controllato grazie all'indicatore analogi-
co che si trova nel quadro strumenti ⇒ fig. 37; quando si entra in riserva ap-
pare un avviso sul display. Fare rifornimento di GPL alla prima occasione.
Se durante la guida a GPL si sente un segnale acustico improvviso, appare
un avviso sul display 1)
:
Avaria GPL, rivolgersi in officina
Questo vuol dire che vi è una avaria nell'impianto GPL. Consiglia di far ese-
guire la verifica dell'impianto GPL da un'officina specializzata.
Particolarità: se si lascia il veicolo parcheggiato per molto tempo subito do-
po aver fatto rifornimento, può accadere che, quando si avvii nuovamente il
veicolo, l'indicatore del livello del gas non indichi il livello esatto di quando
si è fatto rifornimento. La causa non è da attribuire a un'imprecisione del
sistema.
ATTENZIONE
Il GPL è una sostanza altamente esplosiva e facilmente infiammabile. Può
causare ustioni gravi e altre lesioni.
● Si devono prendere le dovute precauzioni per evitare qualsiasi rischio
di incendio o di esplosione.
● Quando si parcheggia il veicolo in un luogo chiuso (per esempio in un
garage), assicurarsi che vi sia ventilazione, naturale o meccanica, che
possa neutralizzare il GPL in caso di fuga. 
1)
In funzione della versione del modello

63
Strumentazione
Avvertenza
● Il consumo medio di carburante e l'autonomia mostrati dall'indicatore
multifunzioni (MFA) 1)
sul display 2)
del quadro strumenti sono approssimati-
vi.
● Nel MFA vi sono due valori diversi riguardanti i consumi, a seconda se si
sta funzionando a Gas o a benzina.
● Si prega di controllare il livello del carburante nell'indicatore del quadro
strumenti ⇒ pagina 60.
● Se si effettuano spesso brevi tragitti, soprattutto quando la temperatura
esterna è bassa, il veicolo funzionerà più spesso a benzina che a GPL. Per
questo, è possibile che il serbatoio della benzina si svuoti prima di quello
del GPL. Display digitale del quadro strumenti
Display (indicatori cui non sono associati messaggi di
avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, l'indicatore
della marcia ingranata (leva selettrice) eccetera.
Fig. 38 Dettaglio del
quadro strumenti: di-
splay con diverse spie
Orologio digitale ⇒ pagina 61. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L'attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del Tiptro-
nic)* è visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service*. 
1
23
1)
Optional
2) In funzione della versione del modello
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
