64Strumentazione
Campi di visualizzazione*
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, nonché l'in-
dicatore della marcia ingranata (leva selettrice).
Fig. 39 Display digitale
del quadro strumenti
Orologio: “Ora, impostazione”. Sulla destra del display: Indicatore del-
la posizione della leva selettrice del cambio automatico*. L'attuale po-
sizione della leva selettrice o della marcia ingranata (nel caso del Tip-
tronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
Indicatori selezionabili: ad es. indicatore multifunzioni (MFA)
Indicazioni automatiche: messaggi informativi o messaggi di avverti-
mento.
Il display visualizza inoltre menu che riportano informazioni diverse e
impostabili in più modi: “Menu del quadro strumenti”
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service. 
1
2
–
–
–
3
4
Assistente cambio marce*
L'indicazione sul display aiuta a risparmiare carburante.
Fig. 40 Assistente cam-
bio marce
L'assistente aiuta a risparmiare carburante. Se la marcia con la quale si cir-
cola è quella corretta, vicino all'assistente apparirà un punto. Se invece, la
marcia non è adeguata, vicino all'assistente apparirà una freccia che indi-
cherà se si deve ingranare una marcia superiore o inferiore.
Avvertenza
Se è necessaria una grande accelerazione (per esempio durante un sorpas-
so), non si deve tenere presente la marcia consigliata. 
Contachilometri oppure indicatore scadenze di
manutenzione
Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo. 

65
Strumentazione
Quello che si trova sulla destra è il contachilometri parziale. L'ultima cifra
del contachilometri rappresenta le centinaia di metri. Per azzerare il conta-
chilometri parziale si deve premere per alcuni secondi sul tasto di azzera-
mento.
Indicatore di intervalli Service
Nei veicoli con Scadenze di manutenzione in base al tempo o alla percor-
renza sono previsti interventi di manutenzione a scadenza fissa. Nei veicoli
con LongLife Service , gli intervalli si calcolano separatamente.
L'indicatore degli intervalli Service segnala solo le date dei service nei quali
si deve effettuare il cambio dell'olio del motore. Le altre date, come ad
esempio quella del Servizio Ispezione o del cambio del liquido dei freni,
vengono dettagliate nell'adesivo che si trova nel montante della porta o nel
Programma di Manutenzione.
Quando è necessario effettuare il controllo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento. Appare l'immagine di una “chiave fissa” e l'indicazione dei “km”
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l'immagine di un “orologio” insieme ad
un numero, che rappresenta i giorni mancanti al controllo previsto. Sul di-
splay* del quadro strumenti appare il messaggio:
Service tra
[XXXX]
km
oppure [XXXX]
giorni
I messaggi relativi ai lavori di manutenzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro. Essi scompaiono poi 20 secondi do-
po oppure nel momento in cui si accende il motore. Se si vuole visualizzare
fin dall'inizio le normali indicazioni si deve premere sul tasto di azzeramen-
to del contachilometri parziale oppure sul tasto OK
dei comandi sul volan-
te. Con il quadro acceso, è possibile
consultare il messaggio relativo agli inter-
venti di manutenzione in qualsiasi momento tramite il menu Stato veic. o gi-
rando il pomello fino a quando appare l'indicazione degli intervalli.
Se viene oltrepassata la scadenza prevista per l'intervento di manutenzio-
ne, davanti all'indicazione dei chilometri o dei giorni appare il segno meno.
Indicazioni per veicoli con Long Life Service
Il progresso tecnico ha permesso di ridurre notevolmente gli interventi di
manutenzione. Con il Service Long Life SEAT ha sviluppato una tecnologia
che consente di eseguire la Manutenzione ordinaria solo quando il veicolo
ne ha effettivamente bisogno. La peculiarità del sistema è costituita dal fat-
to che per la determinazione delle scadenze di manutenzione (max. due an-
ni) vengono prese in considerazione anche le condizioni d'impiego e lo stile
di guida individuale.
Il preavviso di service compare per la prima volta 20 giorni prima della data
calcolata per il service corrispondente. Si arrotondano i chilometri sempre
alle centinaia e il tempo a giorni completi. Il messaggio di avvertimento si
può consultare una volta percorsi 500 km dall'ultimo servizio. Altrimenti
compariranno sul display dei trattini orizzontali.
Avvertenza
● Se si procede all'azzeramento manuale, il prossimo service verrà indica-
to dopo 15.000 km o dopo un anno e non si calcolerà individualmente.
● L'indicatore delle scadenze di manutenzione va resettato dopo l'inter-
vento di manutenzione e non tra un service e l'altro, perché in tale caso si
stravolge la logica del calcolo, con il risultato che i messaggi appariranno in
momenti sbagliati.
● Nei veicoli con Long Life Service, se la batteria è rimasta scollegata per
un lungo periodo di tempo, non sarà possibile calcolare i giorni mancanti al
controllo previsto. Per questo motivo le indicazioni che appaiano sul display
del quadro strumenti possono essere incorrette. Si dovranno tenere presen-
ti gli intervalli di manutenzione massimi permessi. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

66Strumentazione

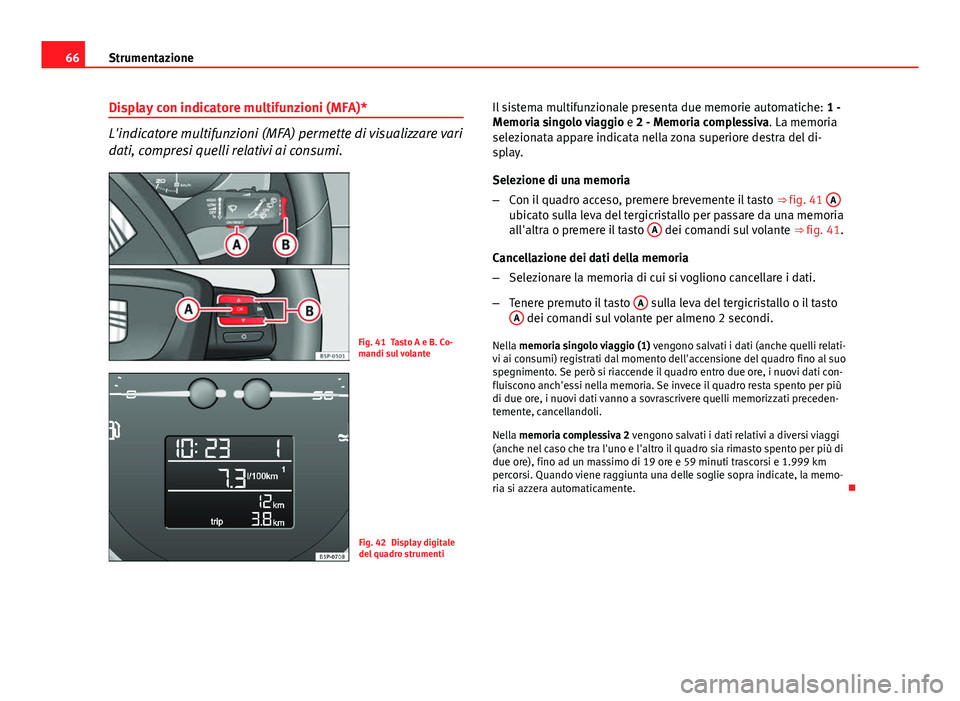

Display con indicatore multifunzioni (MFA)*
L'indicatore multifunzioni (MFA) permette di visualizzare vari
dati, compresi quelli relativi ai consumi.
Fig. 41 Tasto A e B. Co-
mandi sul volante
Fig. 42 Display digitale
del quadro strumenti Il sistema multifunzionale presenta due memorie automatiche:
1 -
Memoria singolo viaggio e 2 - Memoria complessiva. La memoria
selezionata appare indicata nella zona superiore destra del di-
splay.
Selezione di una memoria
– Con il quadro acceso, premere brevemente il tasto ⇒ fig. 41 A
ubicato sulla leva del tergicristallo per passare da una memoria
all'altra o premere il tasto A dei comandi sul volante
⇒ fig. 41.
Cancellazione dei dati della memoria
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Tenere premuto il tasto A
sulla leva del tergicristallo o il tasto
A dei comandi sul volante per almeno 2 secondi.
Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relati-
vi ai consumi) registrati dal momento dell'accensione del quadro fino al suo
spegnimento. Se però si riaccende il quadro entro due ore, i nuovi dati con-
fluiscono anch'essi nella memoria. Se invece il quadro resta spento per più
di due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati preceden-
temente, cancellandoli.
Nella memoria complessiva 2 vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l'uno e l'altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi e 1.999 km
percorsi. Quando viene raggiunta una delle soglie sopra indicate, la memo-
ria si azzera automaticamente. 

67
Strumentazione

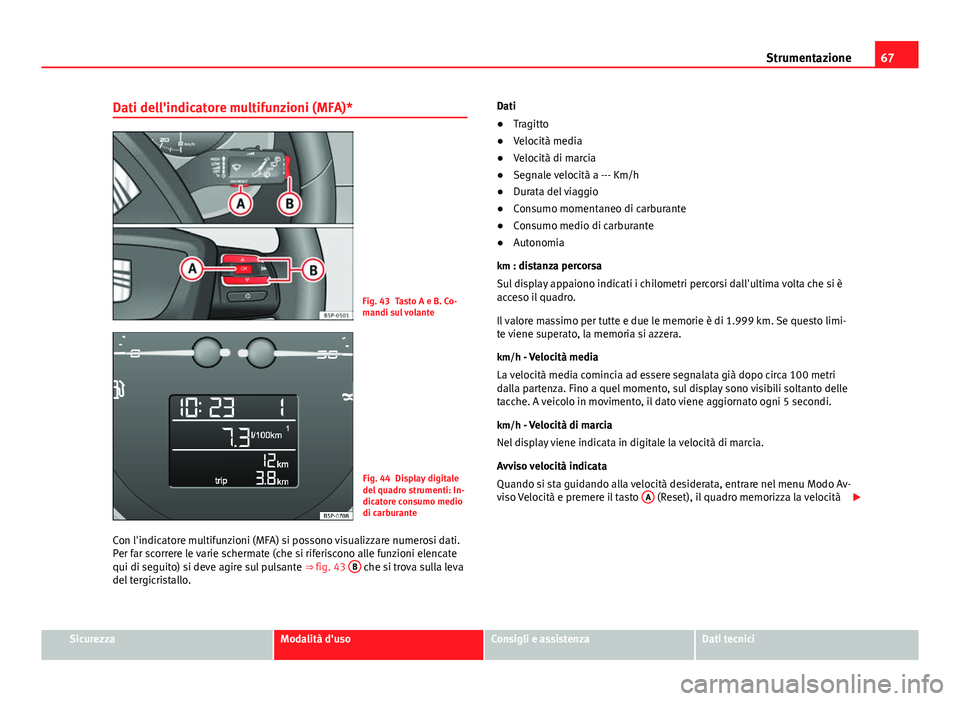

Dati dell'indicatore multifunzioni (MFA)*
Fig. 43 Tasto A e B. Co-
mandi sul volante
Fig. 44 Display digitale
del quadro strumenti: In-
dicatore consumo medio
di carburante
Con l'indicatore multifunzioni (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate
qui di seguito) si deve agire sul pulsante ⇒ fig. 43 B
che si trova sulla leva
del tergicristallo. Dati
●
Tragitto
● Velocità media
● Velocità di marcia
● Segnale velocità a --- Km/h
● Durata del viaggio
● Consumo momentaneo di carburante
● Consumo medio di carburante
● Autonomia
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall'ultima volta che si è
acceso il quadro.
Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limi-
te viene superato, la memoria si azzera.
km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, sul display sono visibili soltanto delle
tacche. A veicolo in movimento, il dato viene aggiornato ogni 5 secondi.
km/h - Velocità di marcia
Nel display viene indicata in digitale la velocità di marcia.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo Av-
viso Velocità e premere il tasto A
(Reset), il quadro memorizza la velocità

SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

68Strumentazione
indicata. Se la velocità viene oltrepassata, viene visaulizzato un messaggio
di testo sul display 1)
e viene emesso un segnale acustico.
Si può disattivare premendo il tasto A
(Reset).
La velocità può essere variata con il tasto B
in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
min - Durata del viaggio
Sul display appare il tempo trascorso dall'ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
l/100km oppure l/h - consumo momentaneo Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile
di guida influenza i consumi ⇒ pagina 217.
l/100 km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒ fig. 44 già
dopo circa 100 metri dalla partenza. Fino a quel momento, sul display sono
visibili soltanto delle tacche. A veicolo in movimento, il dato viene aggiorna-
to ogni 5 secondi. La quantità di carburante consumata non appare indica-
ta.
 km - Autonomia
L'autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida). Indicazione della temperatura esterna
Il margine di misurazione è compreso fra -45 °C (-49 °F) e +58 °C (+136 °F).
A temperature sotto i +4 °C (+39 °F) viene visualizzato, inoltre, il “simbolo
del cristallo di ghiaccio” e viene emesso un “avviso acustico” , qualora si
circoli ad un velocità superiore ai 20 km/h (12 mph) (avviso di pericolo di
gelate). Tale simbolo lampeggia per circa 10 secondi e poi rimane acceso
fino a quando la temperatura esterna non supera i +4 °C (+39 °F) o non su-
pera i +6 °C (+43 °F) se era già acceso.
ATTENZIONE
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l'ideogramma del “cristallo di ghiaccio” non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura in-
dicata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore. 
Messaggi di avvertimento e testi informativi sul display
Eventuali anomalie vengono segnalate per mezzo delle spie
o di messaggi scritti che appaiono sul display.
All'accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengo-
no segnalate dalle spie e dalle didascalie esplicative sul display, in qualche
caso anche per mezzo di un segnale acustico. 
1)
Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir rappre-
sentato da un lampeggio della velocità oppure da un messaggio di velocità.

69
Strumentazione
Simboli di avvertenza
Ci sono simboli di avvertenza di colore rosso (priorità 1) oppure di colore
giallo (priorità 2).
Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema;
a volte servono a spiegare l'operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono previsti i messaggi scritti, per cui
le segnalazioni al conducente sono effettuate esclusivamente per mezzo
delle spie. 
Messaggi di avvertimento del 1º livello di gravità (spia
rossa)
Se si verifica un'anomalia di questo tipo, la spia corrispondente lampeggia
o si illumina in modo fisso, mentre contemporaneamente si sente un tripli-
ce segnale acustico. Questi simboli segnalano un pericolo. Fermare il veico-
lo e spegnere il motore! Effettuare un controllo e cercare di eliminare la cau-
sa del guasto. Se necessario, rivolgersi a un'officina.
Se sono presenti più anomalie del 1º livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fi-
no all'eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1º livello di gravità
non è possibile visualizzare gli altri menu. Esempi di messaggi di avvertimento del 1º livello di gravità (in rosso)
●
Simbolo dell'impianto dei freni  con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE
● Simbolo del liquido di raffreddamento  con messaggio STOP CON-
TROLLARE REFRIGERANTE VEDI MANUALE .
● Simbolo della pressione dell'olio motore  con messaggio STOP PRES-
SIONE OLIO SPEGNERE MOTORE VEDI MANUALE 
Messaggi di avvertimento del 2º livello di gravità (spia
gialla)
Quando si verifica una di queste evenienze si accende il relativo ideogram-
ma e si sente un segnale acustico. Controllare il più presto possibile la corri-
spondente funzione.
Se le segnalazioni del 2º livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po'
il testo informativo scompare, mentre l'ideogramma resta visibile sul bordo
del display come promemoria.
Le segnalazioni del 2º livello di gravità sono visibili solo se non ci sono
messaggi del 1º livello.
Esempi di messaggi di avvertimento del 2º livello di gravità (in giallo): 1)
● Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE
● Simbolo del livello dell'acqua dei tergicristalli  con messaggio infor-
mativo RABBOCCARE ACQUA DETERGENTE . Riempire il serbatoio del lavacri-
stalli ⇒ pagina 256. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

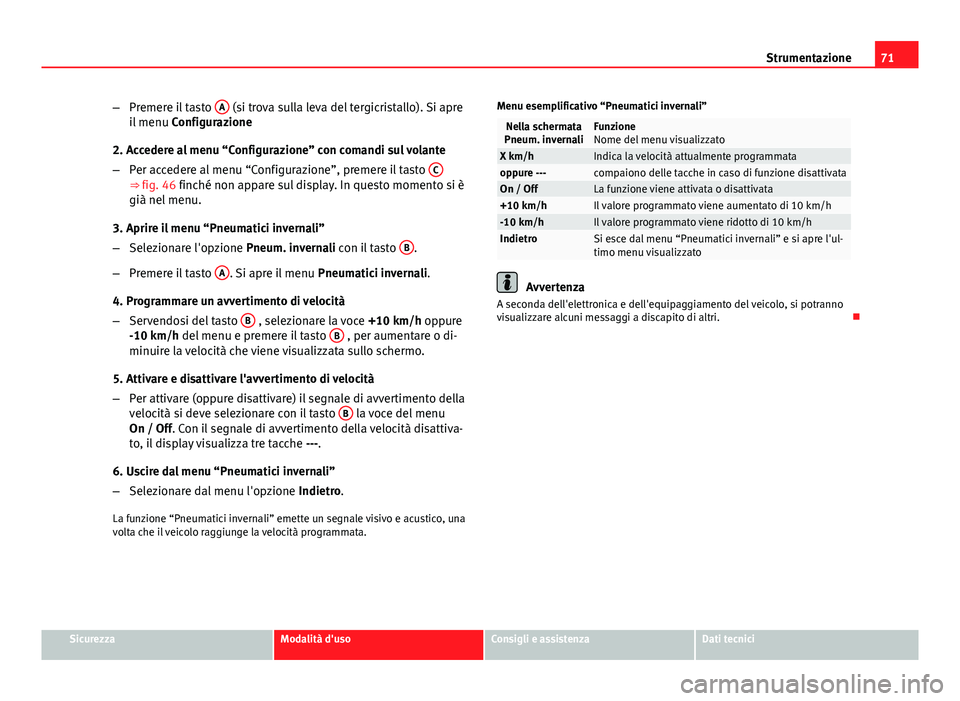

71
Strumentazione
– Premere il tasto A
(si trova sulla leva del tergicristallo). Si apre
il menu Configurazione
2. Accedere al menu “Configurazione” con comandi sul volante
– Per accedere al menu “Configurazione”, premere il tasto C
⇒ fig. 46 finché non appare sul display. In questo momento si è
già nel menu.
3. Aprire il menu “Pneumatici invernali”
– Selezionare l'opzione Pneum. invernali con il tasto B
.
– Premere il tasto A
. Si apre il menu
Pneumatici invernali.
4. Programmare un avvertimento di velocità
– Servendosi del tasto B
, selezionare la voce
+10 km/h oppure
-10 km/h del menu e premere il tasto B , per aumentare o di-
minuire la velocità che viene visualizzata sullo schermo.
5. Attivare e disattivare l'avvertimento di velocità
– Per attivare (oppure disattivare) il segnale di avvertimento della
velocità si deve selezionare con il tasto B
la voce del menu
On / Off. Con il segnale di avvertimento della velocità disattiva-
to, il display visualizza tre tacche ---.
6. Uscire dal menu “Pneumatici invernali”
– Selezionare dal menu l'opzione Indietro.
La funzione “Pneumatici invernali” emette un segnale visivo e acustico, una
volta che il veicolo raggiunge la velocità programmata. Menu esemplificativo “Pneumatici invernali”
Nella schermata
Pneum. invernaliFunzione
Nome del menu visualizzato
X km/hIndica la velocità attualmente programmataoppure ---compaiono delle tacche in caso di funzione disattivataOn / OffLa funzione viene attivata o disattivata+10 km/hIl valore programmato viene aumentato di 10 km/h-10 km/hIl valore programmato viene ridotto di 10 km/hIndietroSi esce dal menu “Pneumatici invernali” e si apre l'ul-
timo menu visualizzato
Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

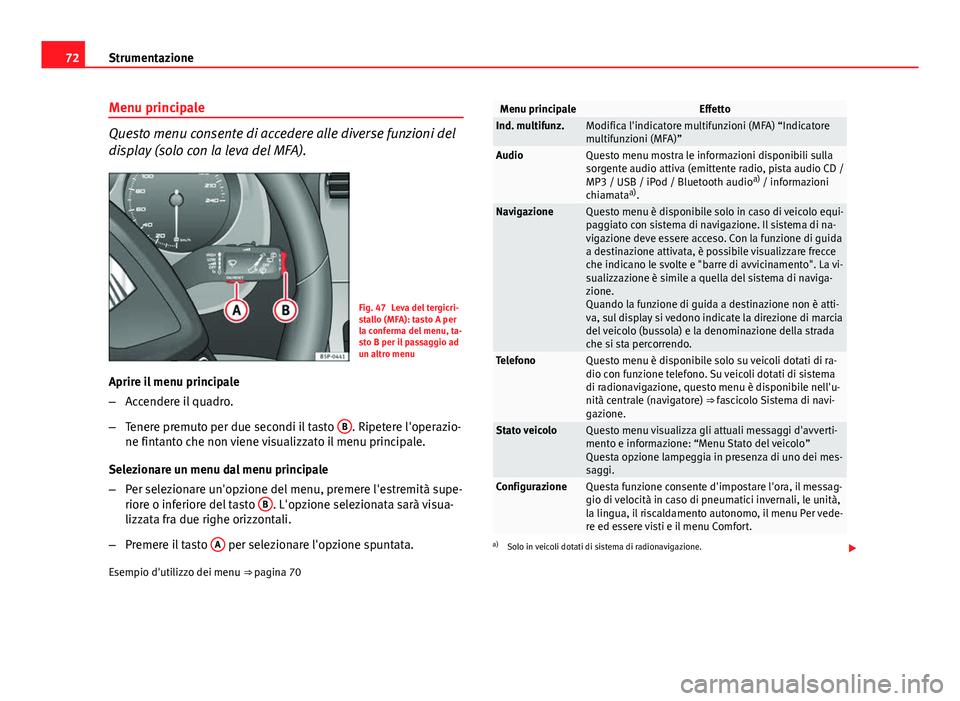

72Strumentazione
Menu principale
Questo menu consente di accedere alle diverse funzioni del
display (solo con la leva del MFA).
Fig. 47 Leva del tergicri-
stallo (MFA): tasto A per
la conferma del menu, ta-
sto B per il passaggio ad
un altro menu
Aprire il menu principale
– Accendere il quadro.
– Tenere premuto per due secondi il tasto B
. Ripetere l'operazio-
ne fintanto che non viene visualizzato il menu principale.
Selezionare un menu dal menu principale
– Per selezionare un'opzione del menu, premere l'estremità supe-
riore o inferiore del tasto B
. L'opzione selezionata sarà visua-
lizzata fra due righe orizzontali.
– Premere il tasto A
per selezionare l'opzione spuntata.
Esempio d'utilizzo dei menu ⇒ pagina 70
Menu principaleEffettoInd. multifunz.Modifica l'indicatore multifunzioni (MFA) “Indicatore
multifunzioni (MFA)”
AudioQuesto menu mostra le informazioni disponibili sulla
sorgente audio attiva (emittente radio, pista audio CD /
MP3 / USB / iPod / Bluetooth audio a)
/ informazioni
chiamata a)
.
NavigazioneQuesto menu è disponibile solo in caso di veicolo equi-
paggiato con sistema di navigazione. Il sistema di na-
vigazione deve essere acceso. Con la funzione di guida
a destinazione attivata, è possibile visualizzare frecce
che indicano le svolte e "barre di avvicinamento". La vi-
sualizzazione è simile a quella del sistema di naviga-
zione.
Quando la funzione di guida a destinazione non è atti-
va, sul display si vedono indicate la direzione di marcia
del veicolo (bussola) e la denominazione della strada
che si sta percorrendo.
TelefonoQuesto menu è disponibile solo su veicoli dotati di ra-
dio con funzione telefono. Su veicoli dotati di sistema
di radionavigazione, questo menu è disponibile nell'u-
nità centrale (navigatore) ⇒ fascicolo Sistema di navi-
gazione.
Stato veicoloQuesto menu visualizza gli attuali messaggi d'avverti-
mento e informazione: “Menu Stato del veicolo”
Questa opzione lampeggia in presenza di uno dei mes-
saggi.
ConfigurazioneQuesta funzione consente d'impostare l'ora, il messag-
gio di velocità in caso di pneumatici invernali, le unità,
la lingua, il riscaldamento autonomo, il menu Per vede-
re ed essere visti e il menu Comfort.
a) Solo in veicoli dotati di sistema di radionavigazione. 
