Strumentazione
Livello/Riserva del carburante 
Quando il livello del carburante raggiunge la zona di riserva
del serbatoio, si accende una luce.
Se nel serbatoio rimangono solo 7 litri circa, si accende la luce. Contempo-
raneamente scatta anche un segnale acustico. Fare rifornimento appena
possibile ⇒ pagina 239.
Sul display del quadro strumenti compare il messaggio 1)
: FARE RIFORNI-
MENTO DI CARBURANTE . 
Livello*/temperatura del liquido di raffreddamento 
(colore rosso)
Questa spia si accende quando la temperatura del liquido di
raffreddamento è troppo alta o il livello del liquido è troppo
basso.
Situazioni che prefigurano anomalie del sistema:
● mancato spegnimento della spia dopo vari secondi,
● La spia si accende o lampeggia mentre si sta viaggiando e viene emes-
so un triplice segnale acustico di avvertimento ⇒ 
.
Il problema può dipendere dal fatto che il livello del liquido di raffredda-
mento è troppo basso o che la temperatura del liquido è troppo alta.
Temperatura troppo alta del liquido di raffreddamento
Sul display del quadro strumenti compare il messaggio 1)
: CONTROLLARE LI-
QUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI ⇒ pagina 254. Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la lancetta si trova nel settore di avvertimento, signifi-
ca che la temperatura del liquido è troppo alta.
Fermarsi, spegnere il moto-
re e lasciarlo raffreddare. Controllare nuovamente il livello del liquido.
Se il livello del liquido è corretto, il problema può essere causato da un gua-
sto al ventilatore del radiatore. Controllare il fusibile del ventilatore e, se ne-
cessario, farlo sostituire ⇒  pagina 284.
Se la spia si accende nuovamente dopo un breve tratto, fermarsi e spegnere
il motore . Contattare un centro Service o un'officina specializzata.
Livello del liquido di raffreddamento troppo basso
Sul display del quadro strumenti compare il messaggio 1)
: STOP CONTROLLA-
RE LIQUIDO DI RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la temperatura è normale, bisognerà, appena possi-
bile, aggiungere del liquido di raffreddamento ⇒ 
.
ATTENZIONE
● Se, a causa di un guasto, si fosse costretti a fermarsi, si deve lasciare
il veicolo a una distanza di sicurezza rispetto al flusso del traffico. Spe-
gnere il motore, accendere il lampeggio d'emergenza e disporre i triango-
li catarifrangenti.
● Non aprire mai il vano motore se si vede o si sente fuoriuscire del va-
pore o del liquido di raffreddamento. Pericolo di ustioni! Attendere che il
vapore o il liquido di raffreddamento smettano di fuoriuscire.
● Il vano motore rappresenta sempre una zona pericolosa! Prima di
svolgere qualsiasi operazione nel vano motore, si deve spegnere il moto-
re e lasciarlo raffreddare. Leggere le avvertenze ed attenersi alle prescri-
zioni corrispondenti ⇒ pagina 246.

1) In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

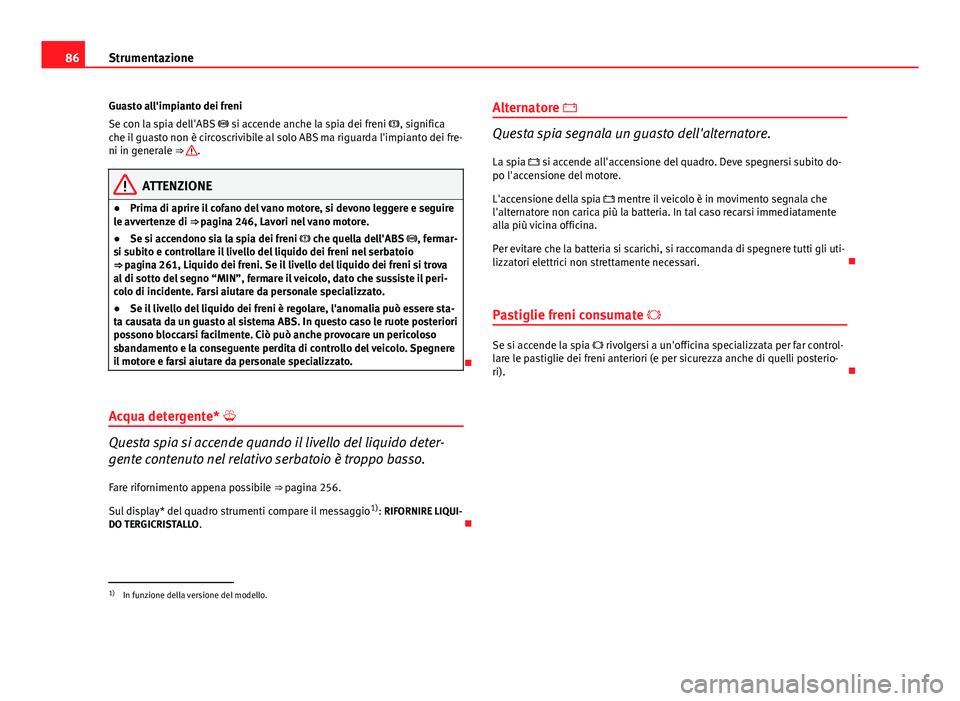

86Strumentazione
Guasto all'impianto dei freni
Se con la spia dell'ABS  si accende anche la spia dei freni  , significa
che il guasto non è circoscrivibile al solo ABS ma riguarda l'impianto dei fre-
ni in generale ⇒ 
.
ATTENZIONE
● Prima di aprire il cofano del vano motore, si devono leggere e seguire
le avvertenze di ⇒ pagina 246, Lavori nel vano motore.
● Se si accendono sia la spia dei freni  che quella dell'ABS , fermar-
si subito e controllare il livello del liquido dei freni nel serbatoio
⇒ pagina 261, Liquido dei freni. Se il livello del liquido dei freni si trova
al di sotto del segno “MIN”, fermare il veicolo, dato che sussiste il peri-
colo di incidente. Farsi aiutare da personale specializzato.
● Se il livello del liquido dei freni è regolare, l'anomalia può essere sta-
ta causata da un guasto al sistema ABS. In questo caso le ruote posteriori
possono bloccarsi facilmente. Ciò può anche provocare un pericoloso
sbandamento e la conseguente perdita di controllo del veicolo. Spegnere
il motore e farsi aiutare da personale specializzato.

Acqua detergente* 
Questa spia si accende quando il livello del liquido deter-
gente contenuto nel relativo serbatoio è troppo basso.
Fare rifornimento appena possibile ⇒ pagina 256.
Sul display* del quadro strumenti compare il messaggio 1)
: RIFORNIRE LIQUI-
DO TERGICRISTALLO . Alternatore 
Questa spia segnala un guasto dell'alternatore.
La spia  si accende all'accensione del quadro. Deve spegnersi subito do-
po l'accensione del motore.
L'accensione della spia  mentre il veicolo è in movimento segnala che
l'alternatore non carica più la batteria. In tal caso recarsi immediatamente
alla più vicina officina.
Per evitare che la batteria si scarichi, si raccomanda di spegnere tutti gli uti-
lizzatori elettrici non strettamente necessari. 
Pastiglie freni consumate 
Se si accende la spia  rivolgersi a un'officina specializzata per far control-
lare le pastiglie dei freni anteriori (e per sicurezza anche di quelli posterio-
ri). 
1)
In funzione della versione del modello.

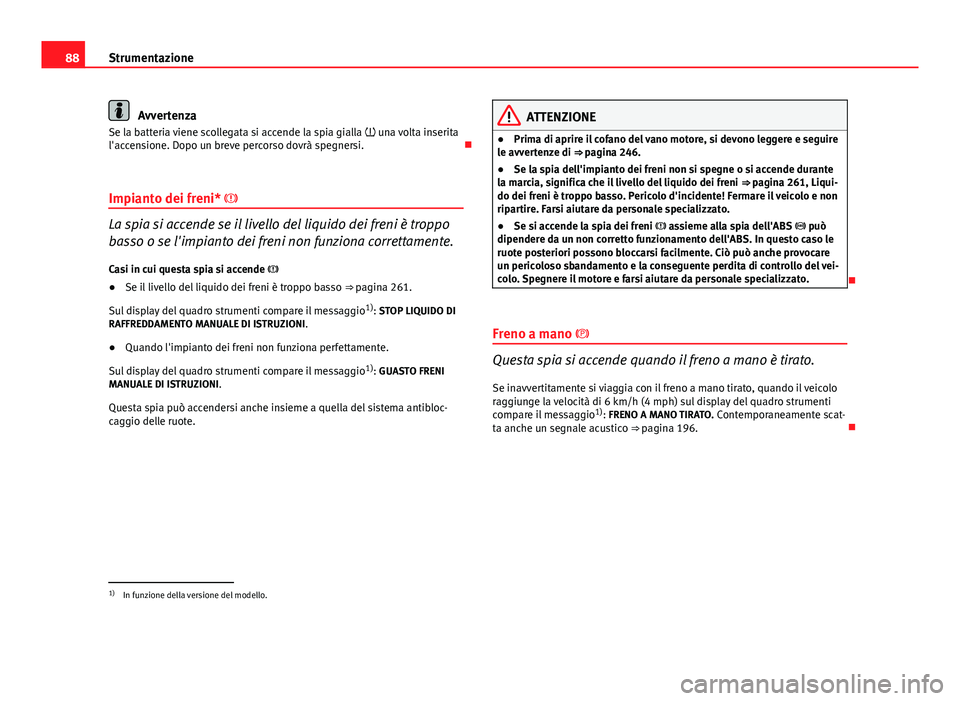

88Strumentazione
Avvertenza
Se la batteria viene scollegata si accende la spia gialla  una volta inserita
l'accensione. Dopo un breve percorso dovrà spegnersi. 
Impianto dei freni* 
La spia si accende se il livello del liquido dei freni è troppo
basso o se l'impianto dei freni non funziona correttamente. Casi in cui questa spia si accende 
● Se il livello del liquido dei freni è troppo basso ⇒ pagina 261.
Sul display del quadro strumenti compare il messaggio 1)
: STOP LIQUIDO DI
RAFFREDDAMENTO MANUALE DI ISTRUZIONI .
● Quando l'impianto dei freni non funziona perfettamente.
Sul display del quadro strumenti compare il messaggio 1)
: GUASTO FRENI
MANUALE DI ISTRUZIONI .
Questa spia può accendersi anche insieme a quella del sistema antibloc-
caggio delle ruote.
ATTENZIONE
● Prima di aprire il cofano del vano motore, si devono leggere e seguire
le avvertenze di ⇒ pagina 246.
● Se la spia dell'impianto dei freni non si spegne o si accende durante
la marcia, significa che il livello del liquido dei freni ⇒ pagina 261, Liqui-
do dei freni è troppo basso. Pericolo d'incidente! Fermare il veicolo e non
ripartire. Farsi aiutare da personale specializzato.
● Se si accende la spia dei freni  assieme alla spia dell'ABS  può
dipendere da un non corretto funzionamento dell'ABS. In questo caso le
ruote posteriori possono bloccarsi facilmente. Ciò può anche provocare
un pericoloso sbandamento e la conseguente perdita di controllo del vei-
colo. Spegnere il motore e farsi aiutare da personale specializzato.

Freno a mano 
Questa spia si accende quando il freno a mano è tirato. Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge la velocità di 6 km/h (4 mph) sul display del quadro strumenti
compare il messaggio 1)
: FRENO A MANO TIRATO. Contemporaneamente scat-
ta anche un segnale acustico ⇒ pagina 196. 
1)
In funzione della versione del modello.

89
Strumentazione
Lampadina fuori uso* 
Quando una lampadina situata all'esterno del veicolo non
funziona, si accende la spia relativa.
La spia  si accende quando una lampadina situata all'esterno del veicolo,
ad esempio l'abbagliante sinistro, si guasta.
Sul display del quadro strumenti compare il messaggio 1)
: GUASTO ABBA-
GLIANTE SINISTRO . 
Pressione dell'olio motore 
L'accensione di questa spia segnala una pressione dell'olio
troppo bassa.
Se l'ideogramma lampeggia e si sente un triplice segnale acustico, si deve
spegnere il motore e controllare il livello dell'olio. Se necessario, rabbocca-
re ⇒ pagina 249.
Sul display del quadro strumenti compare il messaggio 1)
: ARRESTARE MO-
TORE PRESSIONE OLIO MANUALE DI ISTRUZIONI .
Se la spia lampeggia nonostante il livello dell'olio sia corretto, non prose-
guire. Il motore non deve girare neppure al minimo. Farsi aiutare da perso-
nale specializzato.
Controllo del livello dell'olio 
Se si accende la spia gialla  controllare al più presto il livello dell'olio
motore. Aggiungere olio ⇒  pagina 252 alla prima occasione. Sensore del livello dell'olio guasto* 
Se la spia gialla  lampeggia, rivolgersi ad un'officina specializzata per far
controllare il sensore dell'olio motore. Per sicurezza consigliamo di control-
lare nel frattempo il livello dell'olio ad ogni rifornimento.

Velocità di crociera (Impianto di regolazione della
velocità)* 
Questa spia si accende quando è stato attivato il regolatore
di velocità.
La spia  è accesa quando è attivo il regolatore di velocità. Per ulteriori in-
formazioni sul regolatore di velocità, vedere ⇒ pagina 202. 
Indicatore porta aperta* 
La spia indica se qualche porta è aperta. Se tutte le porte sono chiuse completamente, la spia  si deve spegnere.
La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l'attivazione della chiusura centralizzata. 
Sterzo elettromeccanico* 
Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dal-
la velocità del veicolo e dell'angolo di sterzata. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

90Strumentazione
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca. 50
m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico
di ausilio della sterzata. La spia può avere due colori per indicare anomalie.
Se si accende in colore giallo, significa un avviso di minor rilevanza. Se la
spia si accende con il colore rosso, occorre rivolgersi immediatamente a una
officina specializzata, poiché indica che lo sterzo non è assistito, in questo
caso non si deve continuare a circolare. Spegnere il motore e farsi aiutare
da personale specializzato. Il servosterzo non funziona se la batteria è sca-
rica oppure il motore è spento (p.e. quando il veicolo viene rimorchiato). Si
consideri che, quando il servosterzo non funziona correttamente, per girare
il volante occorre impiegare molta più forza.
Nei veicoli dotati di ESC* si offre la funzionalità di “Manovra di sterzata refe-
renziale”. Si veda ⇒ pagina 209. 
Controllo gas di scarico* 
Questa spia controlla l'impianto dei gas di scarico. Casi in cui la spia  lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggia-
re il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi
alla più vicina officina.
Sul display del quadro strumenti compare il messaggio 1)
: GAS DI SCARICO
RECARSI IN OFFICINA . Casi in cui la spia  si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti compare il messaggio:
GAS DI SCARICO RE-
CARSI IN OFFICINA . 
Controllo elettronico della stabilità (ESC)* /
Esistono due spie che informano sul sistema di controllo
elettronico della stabilità. La spia  fornisce informazioni
sul funzionamento e la spia  sullo stato di disattivazione.
Entrambe si accendono contemporaneamente quando si accende il quadro
e si devono spegnere dopo circa 2 secondi, che corrispondono al tempo ne-
cessario per il controllo del funzionamento.
Questo sistema include i sistemi ABS, EDS e ASR. Include inoltre l'assisten-
te di frenata (BAS), la pulizia automatica dei dischi del freno e il controllo di
stabilità per il rimorchio (TSP).
La spia  ha le seguenti funzioni:
● Lampeggia durante la marcia quando interviene l'ASR/ESC.
● Si accende, se c'è un guasto all'ESC.
● Si accende anche se c'è un guasto all'ABS, poiché l'ESC interagisce con
l'ABS. 
1)
In funzione della versione del modello.

91
Strumentazione
Se la spia  rimane accesa dopo l'avviamento del motore, l'impianto po-
trebbe essersi disinserito automaticamente per motivi tecnici. In questo ca-
so si può riattivare l'ESC spegnendo e riaccendendo il quadro. Lo
spegnimento della spia segnala che il sistema è di nuovo attivo.
La spia  informa sullo stato di disattivazione del sistema:
● Rimane accesa quando si scollega l'ASR, premendo l'interruttore  .
Anomalia nel bloccaggio del differenziale (EDS)*
L’EDS funziona assieme al sistema ABS nei veicoli dotati di
Controllo elettronico della stabilità (ESC)*.
Un eventuale guasto all'EDS viene segnalato dall'accensione della spia del-
l'ABS . Si consiglia in tale caso di recarsi quanto prima in officina. Per ul-
teriori informazioni sull'EDS ⇒ pagina 210, Bloccaggio elettronico del diffe-
renziale (EDS)*. 
Regolazione antislittamento (ASR)* /
La regolazione antislittamento impedisce che le ruote girino
a vuoto durante l'accelerazione Esistono due spie che informano sul controllo di trazione:  e . Entrambe
si accendono contemporaneamente quando si accende il quadro e si devo-
no spegnere dopo circa 2 secondi, che corrispondono al tempo necessario
per il controllo del funzionamento.
La spia  ha la seguente funzione:
● Lampeggia quanto interviene l'ASR, con il veicolo in movimento. Se il sistema è disattivato o guasto, allora la spia rimane accesa. Si accende
anche in presenza di un guasto all'ABS, in quanto l'ASR funziona in combi-
nazione con l'ABS. Per ulteriori informazioni vedere
⇒ pagina 206, Freni.
La spia  informa sullo stato di disattivazione del sistema:
● Rimane accesa quando si scollega l'ASR, premendo l'interruttore ASR
OFF.
Premendolo di nuovo si ristabilisce la funzione ASR e la spia si spegne. 
Pedale del freno 
Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cam-
bio automatico* dalla posizione P o N alle altre. 
Immobilizer* “Safe”
Questo messaggio lampeggia se si usa una chiave non au-
torizzata. Nella chiave si trova un chip che disattiva automaticamente l'immobilizer
non appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Sul display del quadro strumenti compare il messaggio 1)
: IMMOBILIZER. In
questo caso non è possibile mettere in moto ⇒ pagina 182.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

94Comandi sul volante
Sistema audio
Comandi sul volante versione Audio
Fig. 51 Comandi sul vo-
lanteFig. 52 Comandi sul vo-
lante (a seconda della
versione del modello)
TastoRadioCD/MP3/USB*/iPod*AUX ⇒  tab. a pagina 95AAumento del volumeAumento del volumeAumento del volumeBDiminuzione del volumeDiminuzione del volumeDiminuzione del volume
CRicerca emittente successivaCanzone successiva
Pressione lunga: Avanzamento rapidoSenza funzione specifica
DRicerca emittente precedenteCanzone precedente
Pressione lunga: Arretramento rapidoSenza funzione specifica
ESenza funzione specificaSenza funzione specificaSenza funzione specificaFSilenzioPausaSilenzio
Ga)Opera sul display del quadro strumentiOpera sul display del quadro strumentiOpera sul display del quadro strumentiPre-sintonizzazione successiva b)Canzone successivab)Senza funzione specifica b)
Ha)Opera sul display del quadro strumentiOpera sul display del quadro strumentiOpera sul display del quadro strumentiPre-sintonizzazione precedente b)Canzone precedenteb)Senza funzione specifica b)


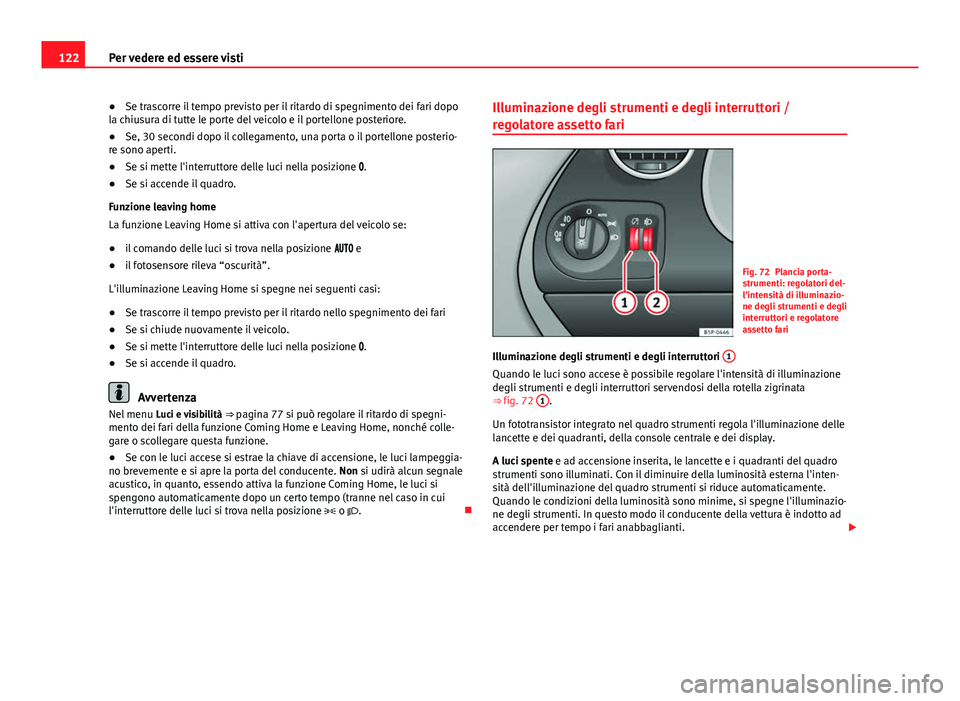

122Per vedere ed essere visti
● Se trascorre il tempo previsto per il ritardo di spegnimento dei fari dopo
la chiusura di tutte le porte del veicolo e il portellone posteriore.
● Se, 30 secondi dopo il collegamento, una porta o il portellone posterio-
re sono aperti.
● Se si mette l'interruttore delle luci nella posizione  .
● Se si accende il quadro.
Funzione leaving home
La funzione Leaving Home si attiva con l'apertura del veicolo se:
● il comando delle luci si trova nella posizione  e
● il fotosensore rileva “oscurità”.
L'illuminazione Leaving Home si spegne nei seguenti casi:
● Se trascorre il tempo previsto per il ritardo nello spegnimento dei fari
● Se si chiude nuovamente il veicolo.
● Se si mette l'interruttore delle luci nella posizione  .
● Se si accende il quadro.
Avvertenza
Nel menu Luci e visibilità ⇒ pagina 77 si può regolare il ritardo di spegni-
mento dei fari della funzione Coming Home e Leaving Home, nonché colle-
gare o scollegare questa funzione.
● Se con le luci accese si estrae la chiave di accensione, le luci lampeggia-
no brevemente e si apre la porta del conducente. Non si udirà alcun segnale
acustico, in quanto, essendo attiva la funzione Coming Home, le luci si
spengono automaticamente dopo un certo tempo (tranne nel caso in cui
l'interruttore delle luci si trova nella posizione  o . Illuminazione degli strumenti e degli interruttori /
regolatore assetto fari
Fig. 72 Plancia porta-
strumenti: regolatori del-
l'intensità di illuminazio-
ne degli strumenti e degli
interruttori e regolatore
assetto fari
Illuminazione degli strumenti e degli interruttori 1
Quando le luci sono accese è possibile regolare l'intensità di illuminazione
degli strumenti e degli interruttori servendosi della rotella zigrinata
⇒ 
fig. 72 1
.
Un fototransistor integrato nel quadro strumenti regola l'illuminazione delle
lancette e dei quadranti, della console centrale e dei display.
A luci spente e ad accensione inserita, le lancette e i quadranti del quadro
strumenti sono illuminati. Con il diminuire della luminosità esterna l'inten-
sità dell'illuminazione del quadro strumenti si riduce automaticamente.
Quando le condizioni della luminosità sono minime, si spegne l'illuminazio-
ne degli strumenti. In questo modo il conducente della vettura è indotto ad
accendere per tempo i fari anabbaglianti. 
