Strumentazione

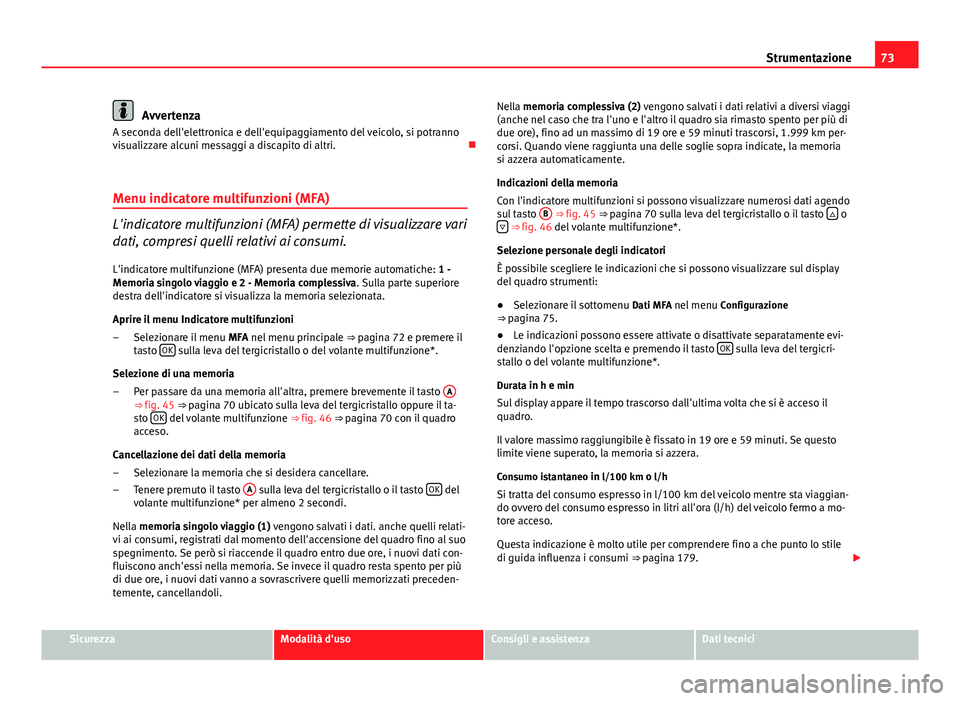

Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri. 
Menu indicatore multifunzioni (MFA)
L'indicatore multifunzioni (MFA) permette di visualizzare vari
dati, compresi quelli relativi ai consumi. L'indicatore multifunzione (MFA) presenta due memorie automatiche: 1 -
Memoria singolo viaggio e 2 - Memoria complessiva . Sulla parte superiore
destra dell'indicatore si visualizza la memoria selezionata.
Aprire il menu Indicatore multifunzioni
Selezionare il menu MFA nel menu principale ⇒ pagina 72 e premere il
tasto OK
sulla leva del tergicristallo o del volante multifunzione*.
Selezione di una memoria Per passare da una memoria all'altra, premere brevemente il tasto A
⇒ fig. 45 ⇒ pagina 70 ubicato sulla leva del tergicristallo oppure il ta-
sto OK del volante multifunzione
⇒ fig. 46 ⇒ pagina 70 con il quadro
acceso.
Cancellazione dei dati della memoria Selezionare la memoria che si desidera cancellare.
Tenere premuto il tasto A
sulla leva del tergicristallo o il tasto OK del
volante multifunzione* per almeno 2 secondi.
Nella memoria singolo viaggio (1) vengono salvati i dati. anche quelli relati-
vi ai consumi, registrati dal momento dell'accensione del quadro fino al suo
spegnimento. Se però si riaccende il quadro entro due ore, i nuovi dati con-
fluiscono anch'essi nella memoria. Se invece il quadro resta spento per più
di due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati preceden-
temente, cancellandoli. –
–
–
– Nella memoria complessiva (2) vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l'uno e l'altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 19 ore e 59 minuti trascorsi, 1.999 km per-
corsi. Quando viene raggiunta una delle soglie sopra indicate, la memoria
si azzera automaticamente.
Indicazioni della memoria
Con l'indicatore multifunzioni si possono visualizzare numerosi dati agendo
sul tasto
B
⇒ fig. 45 ⇒ 
pagina 70 sulla leva del tergicristallo o il tasto  o
 ⇒ fig. 46 del volante multifunzione*.
Selezione personale degli indicatori
È possibile scegliere le indicazioni che si possono visualizzare sul display
del quadro strumenti:
● Selezionare il sottomenu Dati MFA nel menu Configurazione
⇒  pagina 75.
● Le indicazioni possono essere attivate o disattivate separatamente evi-
denziando l'opzione scelta e premendo il tasto OK
sulla leva del tergicri-
stallo o del volante multifunzione*.
Durata in h e min
Sul display appare il tempo trascorso dall'ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 19 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Consumo istantaneo in l/100 km o l/h
Si tratta del consumo espresso in l/100 km del veicolo mentre sta viaggian-
do ovvero del consumo espresso in litri all'ora (l/h) del veicolo fermo a mo-
tore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile
di guida influenza i consumi ⇒  pagina 179. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

74Strumentazione

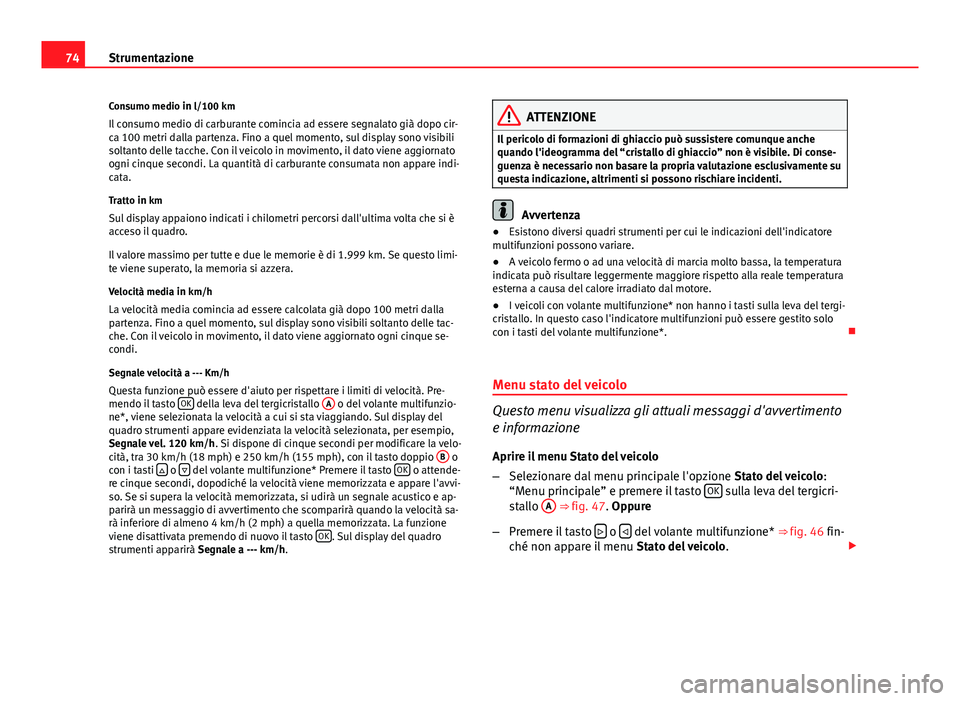

Consumo medio in l/100 km
Il consumo medio di carburante comincia ad essere segnalato già dopo cir-
ca 100 metri dalla partenza. Fino a quel momento, sul display sono visibili
soltanto delle tacche. Con il veicolo in movimento, il dato viene aggiornato
ogni cinque secondi. La quantità di carburante consumata non appare indi-
cata.Tratto in km
Sul display appaiono indicati i chilometri percorsi dall'ultima volta che si è
acceso il quadro.
Il valore massimo per tutte e due le memorie è di 1.999 km. Se questo limi-
te viene superato, la memoria si azzera.
Velocità media in km/h La velocità media comincia ad essere calcolata già dopo 100 metri dalla
partenza. Fino a quel momento, sul display sono visibili soltanto delle tac-
che. Con il veicolo in movimento, il dato viene aggiornato ogni cinque se-
condi.
Segnale velocità a --- Km/h Questa funzione può essere d'aiuto per rispettare i limiti di velocità. Pre-
mendo il tasto OK
della leva del tergicristallo
A o del volante multifunzio-
ne*, viene selezionata la velocità a cui si sta viaggiando. Sul display del
quadro strumenti appare evidenziata la velocità selezionata, per esempio,
Segnale vel. 120 km/h . Si dispone di cinque secondi per modificare la velo-
cità, tra 30 km/h (18 mph) e 250 km/h (155 mph), con il tasto doppio B
o
con i tasti  o  del volante multifunzione* Premere il tasto OK o attende-
re cinque secondi, dopodiché la velocità viene memorizzata e appare l'avvi-
so. Se si supera la velocità memorizzata, si udirà un segnale acustico e ap-
parirà un messaggio di avvertimento che scomparirà quando la velocità sa-
rà inferiore di almeno 4 km/h (2 mph) a quella memorizzata. La funzione
viene disattivata premendo di nuovo il tasto OK
. Sul display del quadro
strumenti apparirà Segnale a --- km/h.
ATTENZIONE
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l'ideogramma del “cristallo di ghiaccio” non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
● Esistono diversi quadri strumenti per cui le indicazioni dell'indicatore
multifunzioni possono variare.
● A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura
indicata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.
● I veicoli con volante multifunzione* non hanno i tasti sulla leva del tergi-
cristallo. In questo caso l'indicatore multifunzioni può essere gestito solo
con i tasti del volante multifunzione*. 
Menu stato del veicolo
Questo menu visualizza gli attuali messaggi d'avvertimento
e informazione Aprire il menu Stato del veicolo
– Selezionare dal menu principale l'opzione Stato del veicolo:
“Menu principale” e premere il tasto OK
sulla leva del tergicri-
stallo A ⇒ fig. 47. Oppure
– Premere il tasto 
o  del volante multifunzione* ⇒ 
fig. 46 fin-
ché non appare il menu Stato del veicolo
. 

75
Strumentazione
I messaggi d'avvertimento del 2º livello di gravità e i testi informativi: “I
messaggi informativi e d'avvertimento sul display” scompaiono automati-
camente una volta trascorso un certo intervallo di tempo e vengono memo-
rizzati nel menu Stato veicolo.
Questo menu visualizza gli attuali messaggi d'avvertimento e informazione.
Se non vi è nessun messaggio di informazione e di avvertimento, l'opzione
Stato veicolo non appare. In presenza di più messaggi, saranno visualizzati
uno per volta per un intervallo di alcuni secondi ciascuno.
Esempio d'utilizzo dei menu ⇒ pagina 70.
Avvertenza
Se non vi è nessun messaggio, questo menu non appare. 
Menu Configurazione
All'interno di questo menu è possibile modificare varie im-
postazioni relative alle funzioni del veicolo. Aprire il menu Configurazione
– Selezionare la voce di menu Configurazione dal menu principa-
le: “Menu principale” e premere il tasto OK
sulla leva del tergi-
cristallo A ⇒ fig. 45. Oppure
– Premere il tasto 
o  del volante multifunzione* ⇒ 
fig. 46 fin-
ché non appare il menu Configurazione.
Esempio d'utilizzo dei menu ⇒ pagina 70.
Sul displayEffettoDati MFACon questo menu si possono impostare i dati del
menu Ind. Multifunz. che si desidera visualizzare
sul display del quadro strumenti ⇒ pagina 73.
ComfortAll'interno di questo menu è possibile modificare
varie impostazioni relative ai dispositivi per il com-
fort di cui è dotato il veicolo.
Per vedere ed essere
vistiIn questo menu è possibile effettuare diverse impo-
stazioni relative al sistema d'illuminazione del vei-
colo.
OrologioÈ possibile impostare le ore e i minuti dell'orologio
del quadro strumenti e del sistema di navigazione.
È possibile selezionare il formato 12 o 24 ore e im-
postare l'ora legale.
Pneumatici da neveAll'interno di questo menu si programma la soglia
di velocità oltre la quale far scattare il segnale (visi-
vo ed acustico) di avvertimento velocità eccessiva.
L'uso di questa funzione è particolarmente racco-
mandato quando si montano pneumatici invernali
con un limite di velocità consentito inferiore alla
velocità raggiungibile dal veicolo. Consultare il ca-
pitolo “Ruote e pneumatici”.
LinguaI messaggi del display e del sistema di navigazione
possono essere visualizzati in diverse lingue.
Unità di misuraPer selezionare le unità di misura da adottare per la
temperatura e per i dati relativi ai consumi e al chi-
lometraggio percorso.
sec. velSul display del quadro strumenti viene mostrata la
velocità in un'unità di misura (mph o km/h) diversa
da quella del tachimetro.
ManutenzioneQui è possibile consultare i messaggi di servizio e
azzerare gli indicatori degli intervalli di Service. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

76Strumentazione

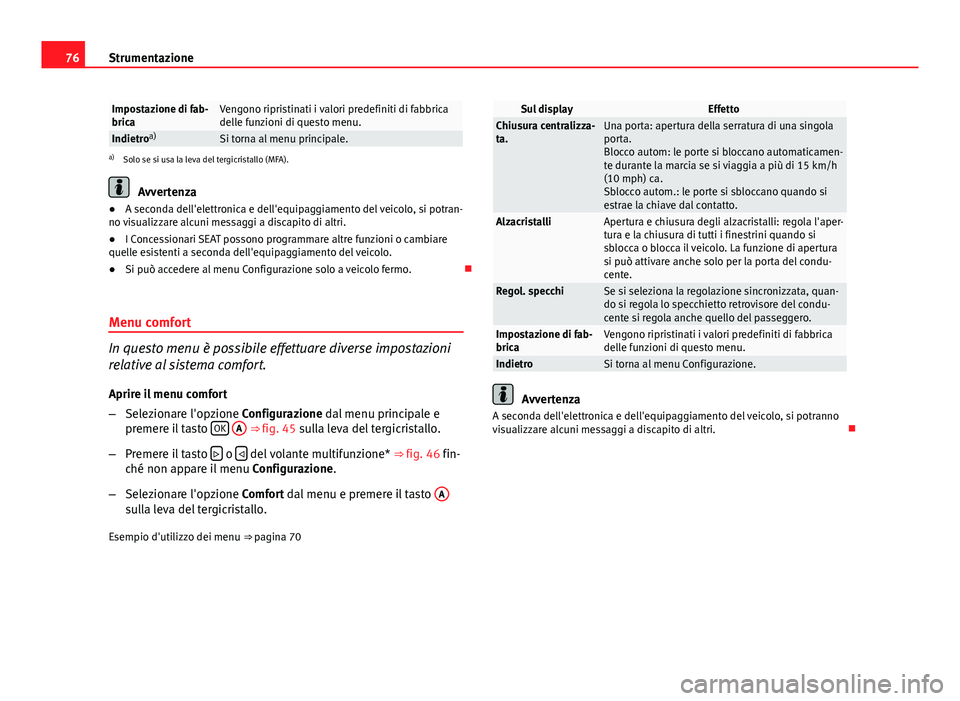

Impostazione di fab-
bricaVengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
Indietroa)Si torna al menu principale.a)
Solo se si usa la leva del tergicristallo (MFA).
Avvertenza
● A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potran-
no visualizzare alcuni messaggi a discapito di altri.
● I Concessionari SEAT possono programmare altre funzioni o cambiare
quelle esistenti a seconda dell'equipaggiamento del veicolo.
● Si può accedere al menu Configurazione solo a veicolo fermo. 
Menu comfort
In questo menu è possibile effettuare diverse impostazioni
relative al sistema comfort. Aprire il menu comfort
– Selezionare l'opzione Configurazione dal menu principale e
premere il tasto OK

A ⇒ fig. 45 sulla leva del tergicristallo.
– Premere il tasto 
o  del volante multifunzione* ⇒ 
fig. 46 fin-
ché non appare il menu Configurazione.
– Selezionare l'opzione Comfort dal menu e premere il tasto A
sulla leva del tergicristallo.
Esempio d'utilizzo dei menu ⇒  pagina 70
Sul displayEffettoChiusura centralizza-
ta.Una porta: apertura della serratura di una singola
porta.
Blocco autom: le porte si bloccano automaticamen-
te durante la marcia se si viaggia a più di 15 km/h
(10 mph) ca.
Sblocco autom.: le porte si sbloccano quando si
estrae la chiave dal contatto.
AlzacristalliApertura e chiusura degli alzacristalli: regola l'aper-
tura e la chiusura di tutti i finestrini quando si
sblocca o blocca il veicolo. La funzione di apertura
si può attivare anche solo per la porta del condu-
cente.
Regol. specchiSe si seleziona la regolazione sincronizzata, quan-
do si regola lo specchietto retrovisore del condu-
cente si regola anche quello del passeggero.
Impostazione di fab-
bricaVengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
IndietroSi torna al menu Configurazione.
Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri. 

77
Strumentazione

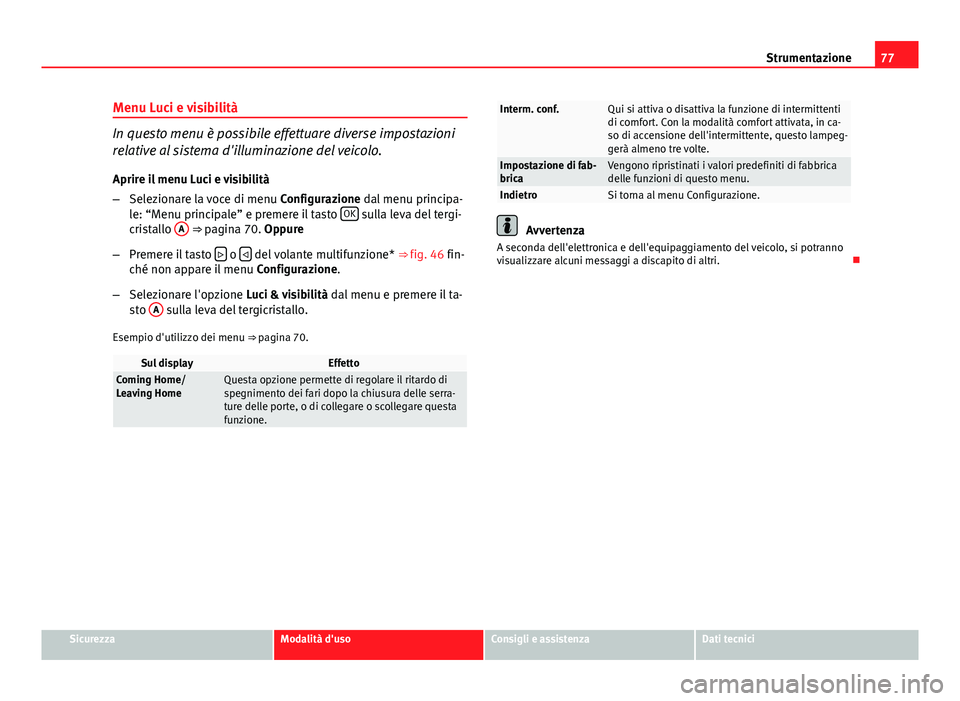

Menu Luci e visibilità
In questo menu è possibile effettuare diverse impostazioni
relative al sistema d'illuminazione del veicolo.
Aprire il menu Luci e visibilità
– Selezionare la voce di menu Configurazione dal menu principa-
le: “Menu principale” e premere il tasto OK
sulla leva del tergi-
cristallo A ⇒ pagina 70. Oppure
– Premere il tasto 
o  del volante multifunzione* ⇒ 
fig. 46 fin-
ché non appare il menu Configurazione.
– Selezionare l'opzione Luci & visibilità dal menu e premere il ta-
sto A
sulla leva del tergicristallo.
Esempio d'utilizzo dei menu ⇒ pagina 70.
Sul displayEffettoComing Home/
Leaving HomeQuesta opzione permette di regolare il ritardo di
spegnimento dei fari dopo la chiusura delle serra-
ture delle porte, o di collegare o scollegare questa
funzione.
Interm. conf.Qui si attiva o disattiva la funzione di intermittenti
di comfort. Con la modalità comfort attivata, in ca-
so di accensione dell'intermittente, questo lampeg-
gerà almeno tre volte.
Impostazione di fab-
bricaVengono ripristinati i valori predefiniti di fabbrica
delle funzioni di questo menu.
IndietroSi torna al menu Configurazione.
Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

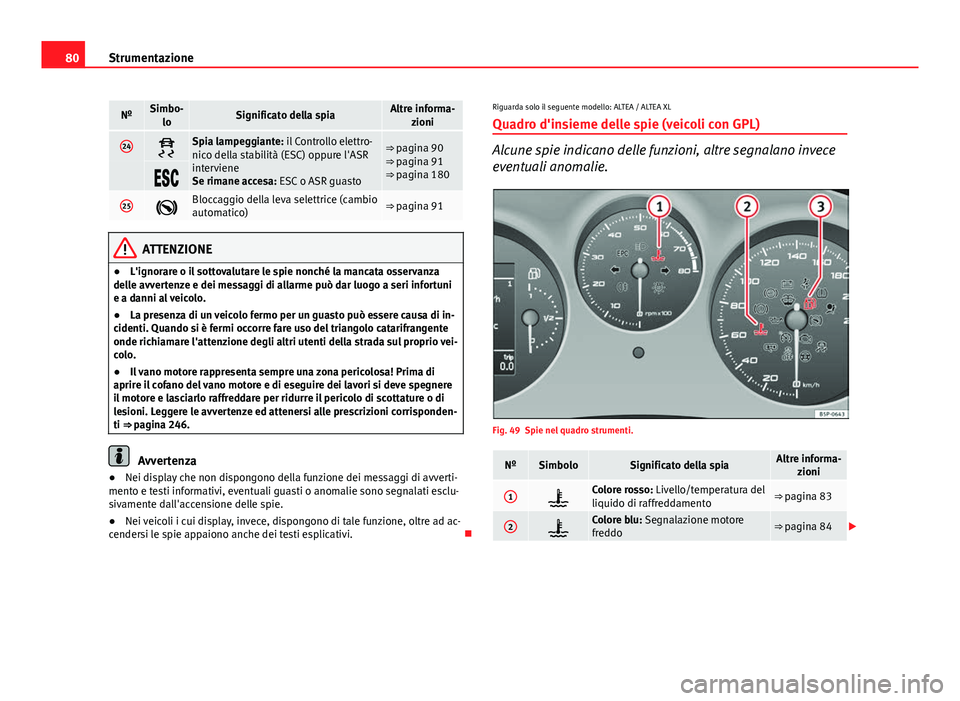

80Strumentazione
NºSimbo-
loSignificato della spiaAltre informa- zioni
24Spia lampeggiante: il Controllo elettro-
nico della stabilità (ESC) oppure l'ASR
interviene
Se rimane accesa: ESC o ASR guasto⇒ pagina 90
⇒ pagina 91
⇒ pagina 180

25Bloccaggio della leva selettrice (cambio
automatico)⇒ pagina 91
ATTENZIONE
● L'ignorare o il sottovalutare le spie nonché la mancata osservanza
delle avvertenze e dei messaggi di allarme può dar luogo a seri infortuni
e a danni al veicolo.
● La presenza di un veicolo fermo per un guasto può essere causa di in-
cidenti. Quando si è fermi occorre fare uso del triangolo catarifrangente
onde richiamare l'attenzione degli altri utenti della strada sul proprio vei-
colo.
● Il vano motore rappresenta sempre una zona pericolosa! Prima di
aprire il cofano del vano motore e di eseguire dei lavori si deve spegnere
il motore e lasciarlo raffreddare per ridurre il pericolo di scottature o di
lesioni. Leggere le avvertenze ed attenersi alle prescrizioni corrisponden-
ti ⇒ pagina 246.
Avvertenza
● Nei display che non dispongono della funzione dei messaggi di avverti-
mento e testi informativi, eventuali guasti o anomalie sono segnalati esclu-
sivamente dall'accensione delle spie.
● Nei veicoli i cui display, invece, dispongono di tale funzione, oltre ad ac-
cendersi le spie appaiono anche dei testi esplicativi. Riguarda solo il seguente modello: ALTEA / ALTEA XL
Quadro d'insieme delle spie (veicoli con GPL)
Alcune spie indicano delle funzioni, altre segnalano invece
eventuali anomalie.
Fig. 49 Spie nel quadro strumenti.
NºSimboloSignificato della spiaAltre informa- zioni
1Colore rosso: Livello/temperatura del
liquido di raffreddamento⇒ pagina 83
2Colore blu: Segnalazione motore
freddo⇒ pagina 84 

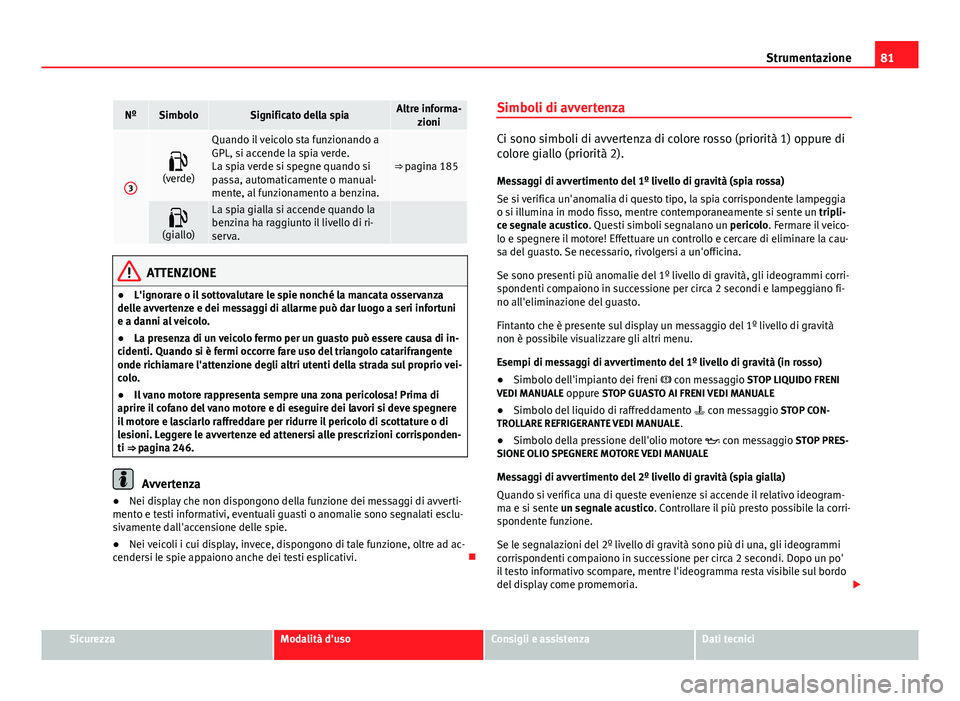

81
Strumentazione
NºSimboloSignificato della spiaAltre informa-
zioni
3

(verde)
Quando il veicolo sta funzionando a
GPL, si accende la spia verde.
La spia verde si spegne quando si
passa, automaticamente o manual-
mente, al funzionamento a benzina.
⇒ pagina 185

(giallo)La spia gialla si accende quando la
benzina ha raggiunto il livello di ri-
serva.
ATTENZIONE
● L'ignorare o il sottovalutare le spie nonché la mancata osservanza
delle avvertenze e dei messaggi di allarme può dar luogo a seri infortuni
e a danni al veicolo.
● La presenza di un veicolo fermo per un guasto può essere causa di in-
cidenti. Quando si è fermi occorre fare uso del triangolo catarifrangente
onde richiamare l'attenzione degli altri utenti della strada sul proprio vei-
colo.
● Il vano motore rappresenta sempre una zona pericolosa! Prima di
aprire il cofano del vano motore e di eseguire dei lavori si deve spegnere
il motore e lasciarlo raffreddare per ridurre il pericolo di scottature o di
lesioni. Leggere le avvertenze ed attenersi alle prescrizioni corrisponden-
ti ⇒ pagina 246.
Avvertenza
● Nei display che non dispongono della funzione dei messaggi di avverti-
mento e testi informativi, eventuali guasti o anomalie sono segnalati esclu-
sivamente dall'accensione delle spie.
● Nei veicoli i cui display, invece, dispongono di tale funzione, oltre ad ac-
cendersi le spie appaiono anche dei testi esplicativi. Simboli di avvertenza
Ci sono simboli di avvertenza di colore rosso (priorità 1) oppure di
colore giallo (priorità 2).
Messaggi di avvertimento del 1º livello di gravità (spia rossa)
Se si verifica un'anomalia di questo tipo, la spia corrispondente lampeggia
o si illumina in modo fisso, mentre contemporaneamente si sente un tripli-
ce segnale acustico. Questi simboli segnalano un pericolo. Fermare il veico-
lo e spegnere il motore! Effettuare un controllo e cercare di eliminare la cau-
sa del guasto. Se necessario, rivolgersi a un'officina.
Se sono presenti più anomalie del 1º livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fi-
no all'eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1º livello di gravità
non è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1º livello di gravità (in rosso)
● Simbolo dell'impianto dei freni  con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE
● Simbolo del liquido di raffreddamento  con messaggio STOP CON-
TROLLARE REFRIGERANTE VEDI MANUALE .
● Simbolo della pressione dell'olio motore  con messaggio STOP PRES-
SIONE OLIO SPEGNERE MOTORE VEDI MANUALE
Messaggi di avvertimento del 2º livello di gravità (spia gialla)
Quando si verifica una di queste evenienze si accende il relativo ideogram-
ma e si sente un segnale acustico. Controllare il più presto possibile la corri-
spondente funzione.
Se le segnalazioni del 2º livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po'
il testo informativo scompare, mentre l'ideogramma resta visibile sul bordo
del display come promemoria. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

82Strumentazione
Le segnalazioni del 2º livello di gravità sono visibili solo se non ci sono
messaggi del 1º livello.
Esempi di messaggi di avvertimento del 2º livello di gravità (in giallo): 1)
● Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE
● Simbolo dell'acqua dei tergicristalli  con messaggio RABBOCCARE AC-
QUA DETERGENTE. Riempire il serbatoio del lavacristalli. 
Messaggi di avvertimento sul display*
Messaggi a)Spiegazione
SERVICEL'intervallo di service è scaduto. Rivolgersi al centro Ser-
vice
IMMOBILIZERImmobilizer attivo. Il veicolo non si accenderà. Rivolgersi
al centro Service
ERROREQuadro strumenti difettoso. Rivolgersi al centro ServicePULIRE FILTRO
ARIAAvvertimento: Si deve pulire il filtro dell'aria
CHIAVE NONTROVATAAvvertimento: Non si trova la chiave corretta nel veicolo
PILA DELLA CHIAVEAvvertimento: Pila scarica. Cambiare la pila.
FRIZIONEAvvertimento: Premere la frizione per avviarsi. Nei veicoli
con cambio manuale e sistema Start / Stop
--> P/NAvvertimento: Portare la leva in posizione P/N per metter-
si in moto. Solo nei veicoli con cambio automatico.
--> PAvvertimento: Portare la leva in posizione P allo spegni-
mento del motore.
AVVIOAvvertimento: Il motore si avvia automaticamente. Siste-
ma Start/Stop attivo.
AVVIARE MA- NUALM_Avvertimento: Si deve avviare il motore manualmente. Si-
stema Start/Stop attivo
ERRORE START STOPAvvertimento: Errore nel sistema Start/Stop.
START STOP
NON POSSIB_Avvertimento: Anche se il sistema Start/Stop è attivo,
non si può spegnere il motore automaticamente. Non so-
no soddisfatte tutte le condizioni.
START STOP AT- TIVOAvvertimento: Sistema Start/Stop attivo. Veicolo in modo
Stop
SPEGNERE QUA-DRO STRUM_Avvertimento: Sistema Start/Stop attivo. Spegnere il qua-
dro quando si lascia il veicolo.
CAMBIO SURRI- SCALDATOAvvertimento: Fermare il veicolo. Cambio surriscaldato
FRENOAvvertimento: Per avviare il motore, premere il pedale del
freno. Solo nei veicoli con cambio automatico.
RUOTA LIBERAAvvertimento: Modalità "inerzia" attiva. Trasmissione in-
nestata. Solo nei veicoli con cambio automatico.
CONTR_ SAFE- LOCKAvvertimento: funzione chiusura centralizzata attiva.
a)Questi messaggi possono variare a seconda del modello. 
1)
In funzione della versione del modello.
