2014 Peugeot Partner Tepee Manuale del proprietario (in Italian)

143
Batteria
GUIDA RAPIDA
7

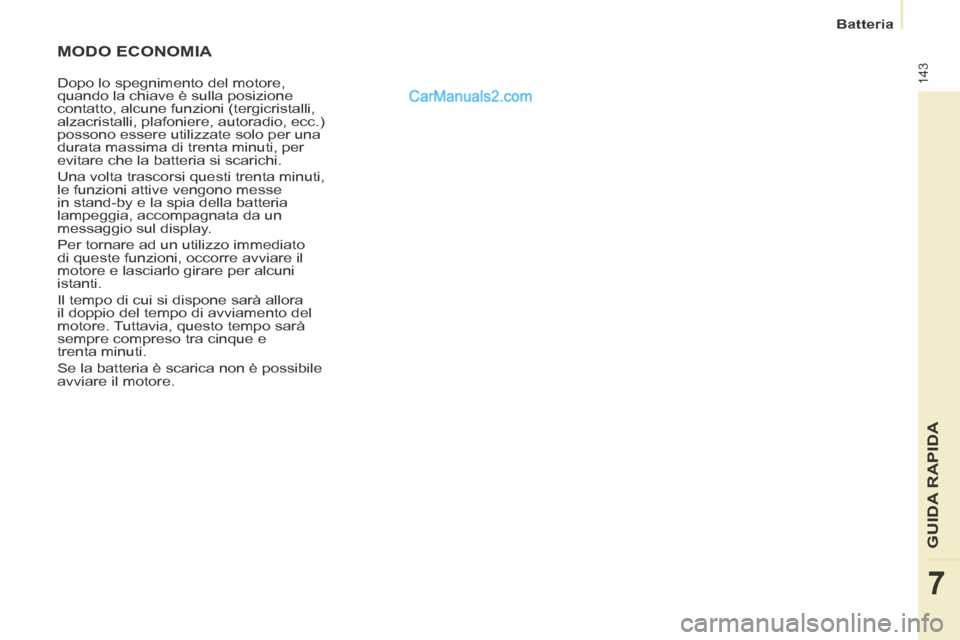

MODO ECONOMIA
Dopo lo spegnimento del motore,
quando la chiave è sulla posizione
contatto, alcune funzioni (tergicristalli,
alzacristalli, plafoniere, autoradio, ecc.)
possono essere utilizzate solo per una
durata massima di trenta minuti, per
evitare che la batteria si scarichi.
Una volta trascorsi questi trenta minuti,
le funzioni attive vengono messe
in stand-by e la spia della batteria
lampeggia, accompagnata da un
messaggio sul display.
Per tornare ad un utilizzo immediato
di queste funzioni, occorre avviare il
motore e lasciarlo girare per alcuni
istanti.
Il tempo di cui si dispone sarà allora
il doppio del tempo di avviamento del
motore. Tuttavia, questo tempo sarà
sempre compreso tra cinque e
trenta minuti.
Se la batteria è scarica non è possibile
avviare il motore.

Sostituzione di una ruota
144

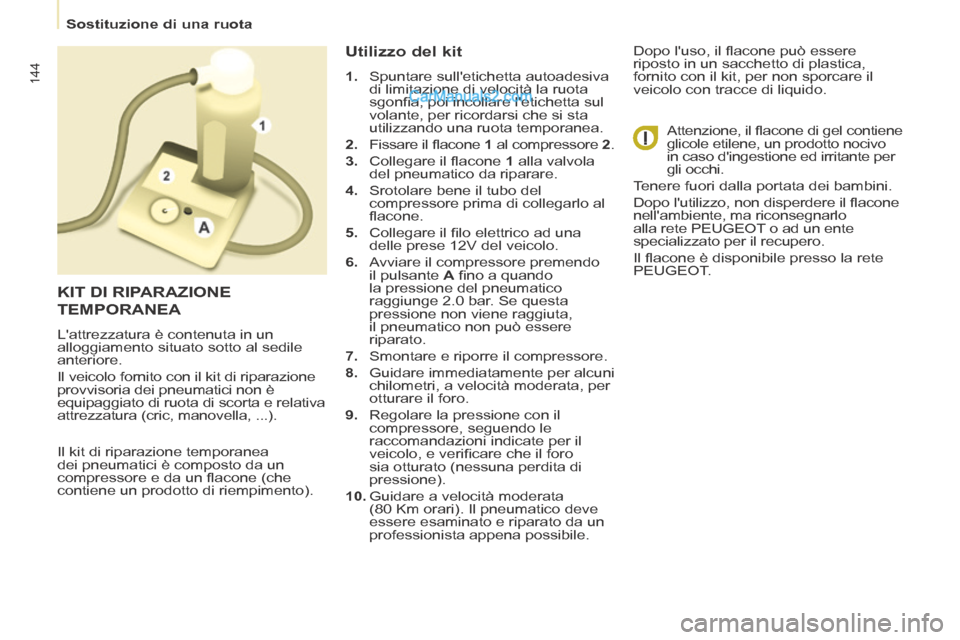

Il kit di riparazione temporanea
dei pneumatici è composto da un
compressore e da un fl acone (che
contiene un prodotto di riempimento).
Utilizzo del kit
1. Spuntare sull'etichetta autoadesiva di limitazione di velocità la ruota
sgonfi a, poi incollare l'etichetta sul
volante, per ricordarsi che si sta
utilizzando una ruota temporanea.
2. Fissare il fl acone 1 al compressore 2 .
3. Collegare il fl acone 1 alla valvola
del pneumatico da riparare.
4. Srotolare bene il tubo del compressore prima di collegarlo al
fl acone.
5. Collegare il fi lo elettrico ad una delle prese 12V del veicolo.
6. Avviare il compressore premendo il pulsante A fi no a quando
la pressione del pneumatico
raggiunge 2.0 bar. Se questa
pressione non viene raggiuta,
il pneumatico non può essere
riparato.
7. Smontare e riporre il compressore.
8. Guidare immediatamente per alcuni chilometri, a velocità moderata, per
otturare il foro.
9. Regolare la pressione con il compressore, seguendo le
raccomandazioni indicate per il
veicolo, e verifi care che il foro
sia otturato (nessuna perdita di
pressione).
10. Guidare a velocità moderata (80 Km orari). Il pneumatico deve
essere esaminato e riparato da un
professionista appena possibile. Dopo l'uso, il fl acone può essere
riposto in un sacchetto di plastica,
fornito con il kit, per non sporcare il
veicolo con tracce di liquido.
Attenzione, il fl acone di gel contiene
glicole etilene, un prodotto nocivo
in caso d'ingestione ed irritante per
gli occhi.
Tenere fuori dalla portata dei bambini.
Dopo l'utilizzo, non disperdere il fl acone
nell'ambiente, ma riconsegnarlo
alla rete PEUGEOT o ad un ente
specializzato per il recupero.
Il fl acone è disponibile presso la rete
PEUGEOT.
KIT DI RIPARAZIONE
TEMPORANEA
L'attrezzatura è contenuta in un
alloggiamento situato sotto al sedile
anteriore.
Il veicolo fornito con il kit di riparazione
provvisoria dei pneumatici non è
equipaggiato di ruota di scorta e relativa
attrezzatura (cric, manovella, ...).

Sostituzione di una ruota
145
GUIDA RAPIDA
7
1. STAZIONAMENTO DEL VEICOLO
- Controllare che i passeggeri siano scesi dal veicolo e che si trovino al
sicuro dal traffi co.
- Parcheggiare possibilmente il veicolo su un terreno piano, stabile
e non scivoloso.
- Inserire il freno di stazionamento, disinserire il contatto e inserire la
prima marcia o la retromarcia. - Se è disponibile un cuneo,
sistemarlo sotto alla ruota
diagonalmente opposta a quella da
sostituire.
Se il veicolo è dotato di gancio
traino, è a volte necessario sollevare
leggermente il veicolo per facilitare
l'estrazione della ruota di scorta dal
cestello.
Su alcuni tipi di terreno e/o se si
trasportano carichi pesanti, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualifi cato.

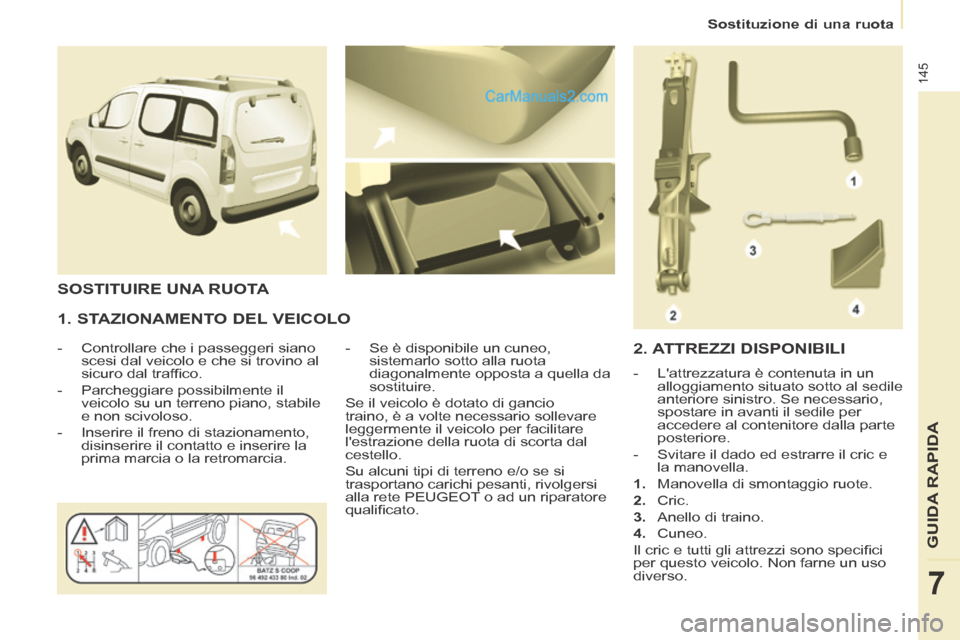

SOSTITUIRE UNA RUOTA
2. ATTREZZI DISPONIBILI
- L'attrezzatura è contenuta in un alloggiamento situato sotto al sedile
anteriore sinistro. Se necessario,
spostare in avanti il sedile per
accedere al contenitore dalla parte
posteriore.
- Svitare il dado ed estrarre il cric e la manovella.
1. Manovella di smontaggio ruote.
2. Cric.
3. Anello di traino.
4. Cuneo.
Il cric e tutti gli attrezzi sono specifi ci
per questo veicolo. Non farne un uso
diverso.

Sostituzione di una ruota
146

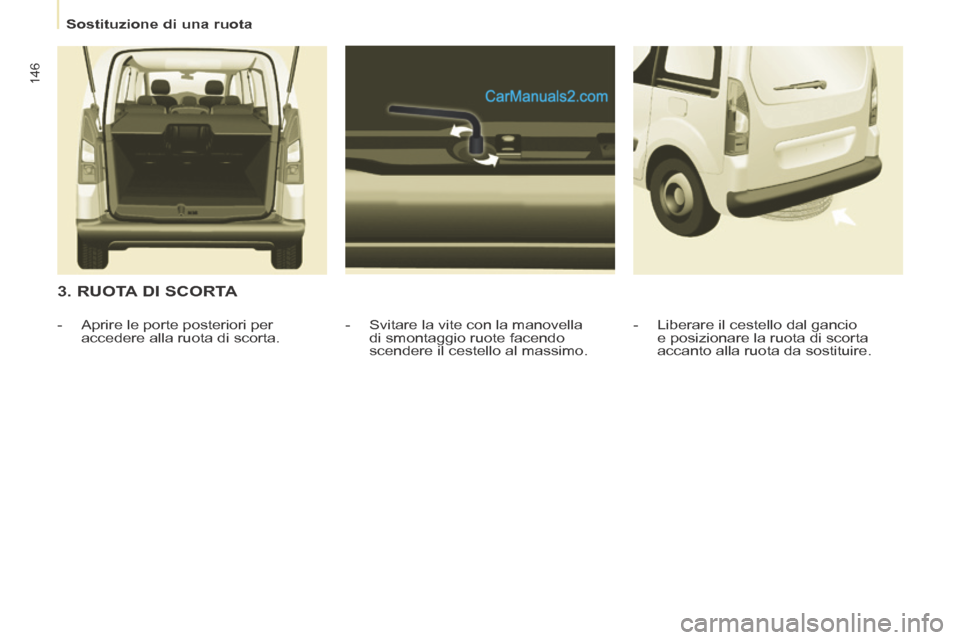

3. RUOTA DI SCORTA
- Svitare la vite con la manovella di smontaggio ruote facendo
scendere il cestello al massimo.
- Aprire le porte posteriori per
accedere alla ruota di scorta. - Liberare il cestello dal gancio
e posizionare la ruota di scorta
accanto alla ruota da sostituire.

Sostituzione di una ruota
147
GUIDA RAPIDA
7

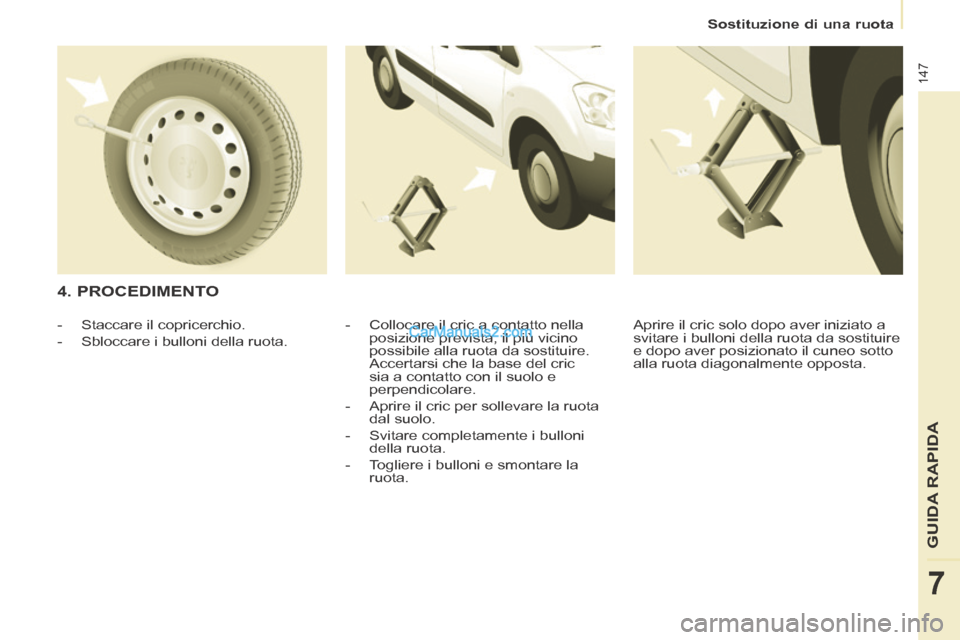

4. PROCEDIMENTO
- Collocare il cric a contatto nella posizione prevista, il più vicino
possibile alla ruota da sostituire.
Accertarsi che la base del cric
sia a contatto con il suolo e
perpendicolare.
- Aprire il cric per sollevare la ruota dal suolo.
- Svitare completamente i bulloni della ruota.
- Togliere i bulloni e smontare la ruota.
- Staccare il copricerchio.
- Sbloccare i bulloni della ruota.
Aprire il cric solo dopo aver iniziato a
svitare i bulloni della ruota da sostituire
e dopo aver posizionato il cuneo sotto
alla ruota diagonalmente opposta.

Sostituzione di una ruota
148
- Abbassare completamente il veicolo ripiegando il cric e poi
rimuoverlo.
- Stringere di nuovo i bulloni della ruota con la manovella, bloccandoli
senza forzare.
- Collocare la ruota da riparare nel cestello. - Riagganciare il cestello al gancio
e poi farlo risalire con la vite e la
manovella.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric
(utilizzare un cavalletto). Non
utilizzare mai l'avvitatore anziché la
manovella di smontaggio ruote.

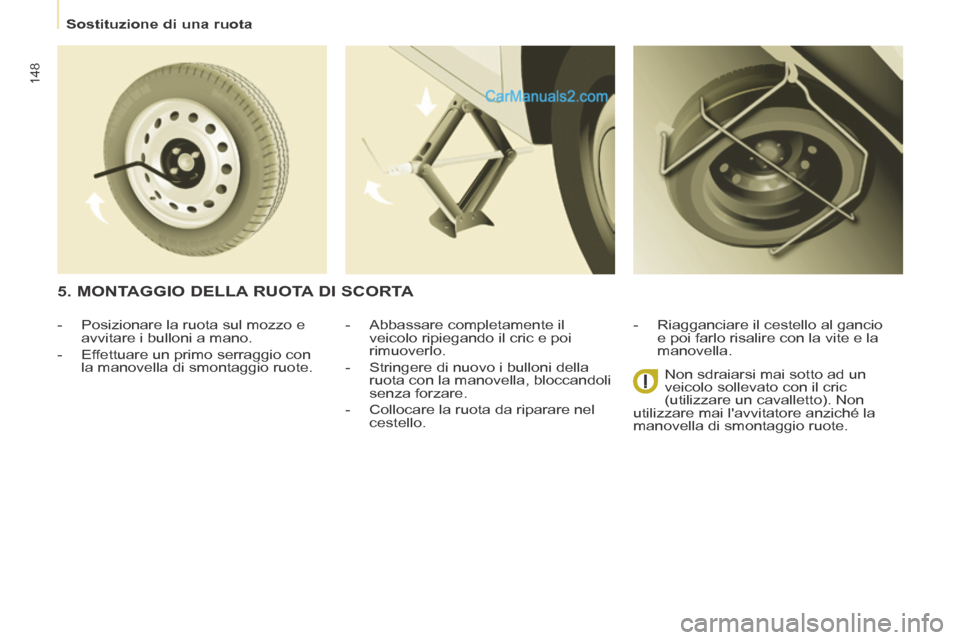

5. MONTAGGIO DELLA RUOTA DI SCORTA
- Posizionare la ruota sul mozzo e avvitare i bulloni a mano.
- Effettuare un primo serraggio con la manovella di smontaggio ruote.

Paraneve
149
GUIDA RAPIDA
7

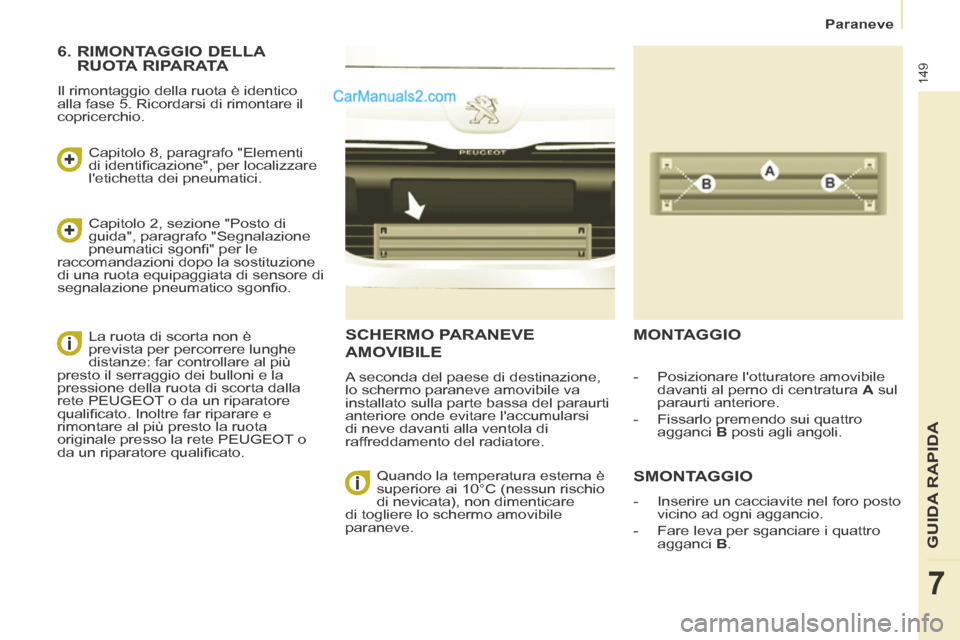

SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio
di nevicata), non dimenticare
di togliere lo schermo amovibile
paraneve.
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 8, paragrafo "Elementi
di identifi cazione", per localizzare
l'etichetta dei pneumatici.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
pneumatici sgonfi " per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfi o.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT o da un riparatore
qualifi cato. Inoltre far riparare e
rimontare al più presto la ruota
originale presso la rete PEUGEOT o
da un riparatore qualifi cato.

Catene da neve
150

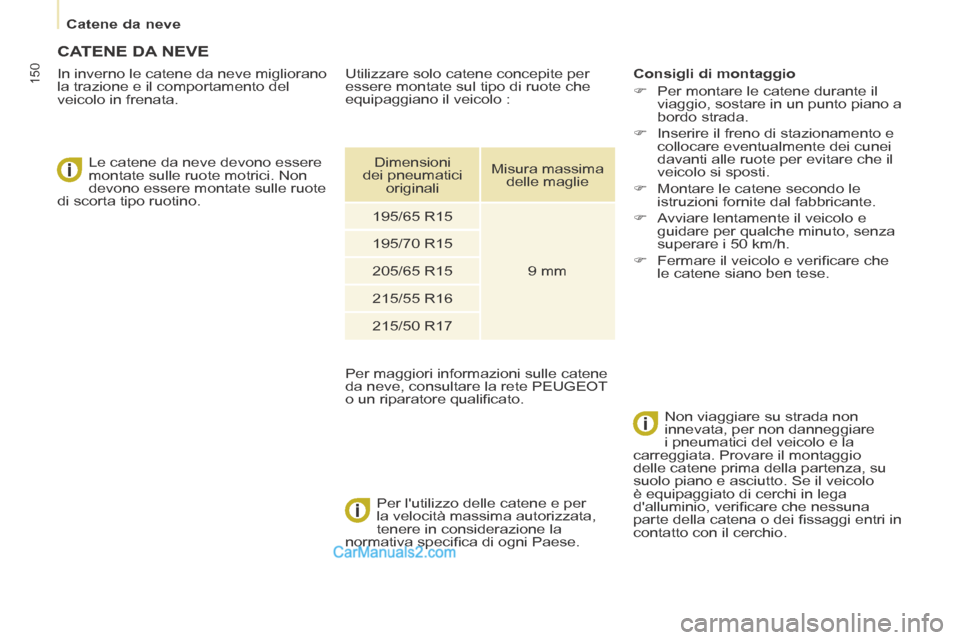

CATENE DA NEVE
In inverno le catene da neve migliorano
la trazione e il comportamento del
veicolo in frenata. Le catene da neve devono essere
montate sulle ruote motrici. Non
devono essere montate sulle ruote
di scorta tipo ruotino.
Per l'utilizzo delle catene e per
la velocità massima autorizzata,
tenere in considerazione la
normativa specifi ca di ogni Paese. Consigli di montaggio
 Per montare le catene durante il
viaggio, sostare in un punto piano a
bordo strada.
 Inserire il freno di stazionamento e collocare eventualmente dei cunei
davanti alle ruote per evitare che il
veicolo si sposti.
 Montare le catene secondo le istruzioni fornite dal fabbricante.
 Avviare lentamente il veicolo e guidare per qualche minuto, senza
superare i 50 km/h.
 Fermare il veicolo e verifi care che le catene siano ben tese.
Non viaggiare su strada non
innevata, per non danneggiare
i pneumatici del veicolo e la
carreggiata. Provare il montaggio
delle catene prima della partenza, su
suolo piano e asciutto. Se il veicolo
è equipaggiato di cerchi in lega
d'alluminio, verifi care che nessuna
parte della catena o dei fi ssaggi entri in
contatto con il cerchio.
Utilizzare solo catene concepite per
essere montate sul tipo di ruote che
equipaggiano il veicolo :
Per maggiori informazioni sulle catene
da neve, consultare la rete PEUGEOT
o un riparatore qualifi cato.
Dimensioni
dei pneumatici originali Misura massima
delle maglie
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
