2014 Peugeot Partner Tepee Manuale del proprietario (in Italian)

Sedili
71
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3
SEDILI POSTERIORI (5 POSTI)
Appoggiatesta
Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo portato in
posizione alta, premere la linguetta e
sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori parallelamente.
Ogni sedile può essere rimosso
singolarmente.
Quando si colloca un sedile in
posizione seduta o dopo aver rimosso
e ricollocato un sedile, verifi carne il
corretto bloccaggio sul pianale.
I tre sedili posteriori indipendenti sono
equipaggiati di appoggiatesta rientranti.
Lo schienale del sedile centrale,
ripiegato sulla base, dispone di una
scocca che funge da tavolinetto con
portabicchiere.

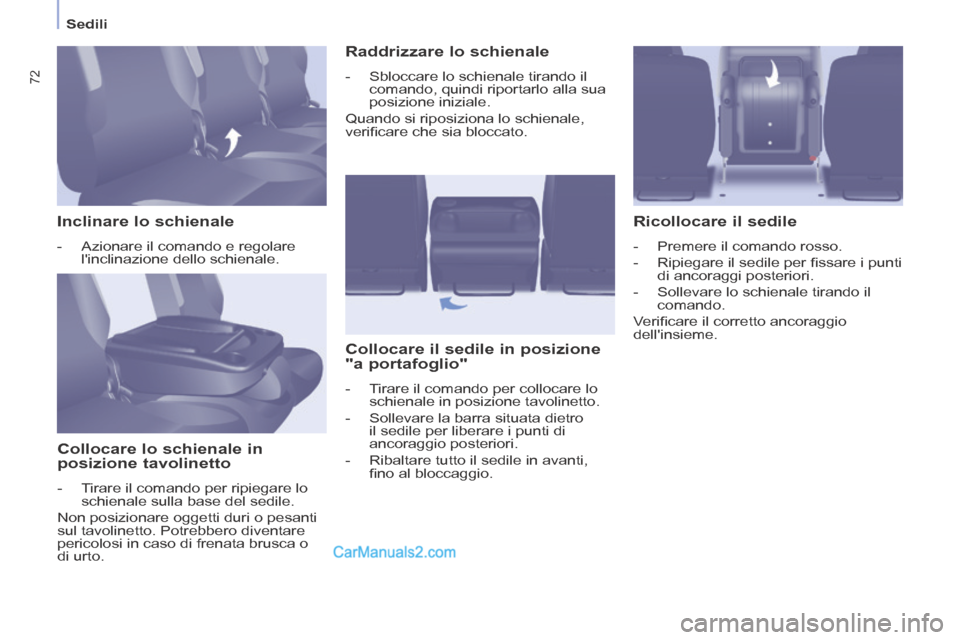

Sedili
72
Inclinare lo schienale
- Azionare il comando e regolare l'inclinazione dello schienale.
Collocare lo schienale in
posizione tavolinetto
- Tirare il comando per ripiegare lo schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto.
Raddrizzare lo schienale
- Sbloccare lo schienale tirando il comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verifi care che sia bloccato.
Collocare il sedile in posizione
"a portafoglio"
- Tirare il comando per collocare lo schienale in posizione tavolinetto.
- Sollevare la barra situata dietro il sedile per liberare i punti di
ancoraggio posteriori.
- Ribaltare tutto il sedile in avanti, fi no al bloccaggio.
Ricollocare il sedile
- Premere il comando rosso.
- Ripiegare il sedile per fi ssare i punti di ancoraggi posteriori.
- Sollevare lo schienale tirando il comando.
Verifi care il corretto ancoraggio
dell'insieme.

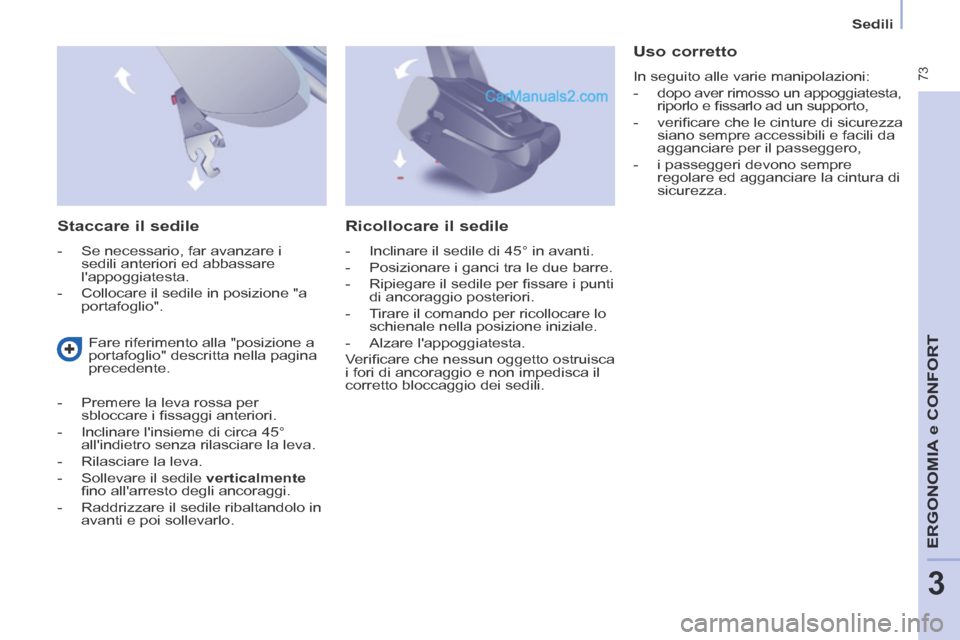

Sedili
73
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3
Staccare il sedile
- Se necessario, far avanzare i sedili anteriori ed abbassare
l'appoggiatesta.
- Collocare il sedile in posizione "a portafoglio".
Uso corretto
In seguito alle varie manipolazioni:
- dopo aver rimosso un appoggiatesta, riporlo e fi ssarlo ad un supporto,
- verifi care che le cinture di sicurezza siano sempre accessibili e facili da
agganciare per il passeggero,
- i passeggeri devono sempre regolare ed agganciare la cintura di
sicurezza.
Fare riferimento alla "posizione a
portafoglio" descritta nella pagina
precedente.
- Premere la leva rossa per sbloccare i fi ssaggi anteriori.
- Inclinare l'insieme di circa 45° all'indietro senza rilasciare la leva.
- Rilasciare la leva.
- Sollevare il sedile verticalmente fi no all'arresto degli ancoraggi.
- Raddrizzare il sedile ribaltandolo in avanti e poi sollevarlo.
Ricollocare il sedile
- Inclinare il sedile di 45° in avanti.
- Posizionare i ganci tra le due barre.
- Ripiegare il sedile per fi ssare i punti di ancoraggio posteriori.
- Tirare il comando per ricollocare lo schienale nella posizione iniziale.
- Alzare l'appoggiatesta.
Verifi care che nessun oggetto ostruisca
i fori di ancoraggio e non impedisca il
corretto bloccaggio dei sedili.

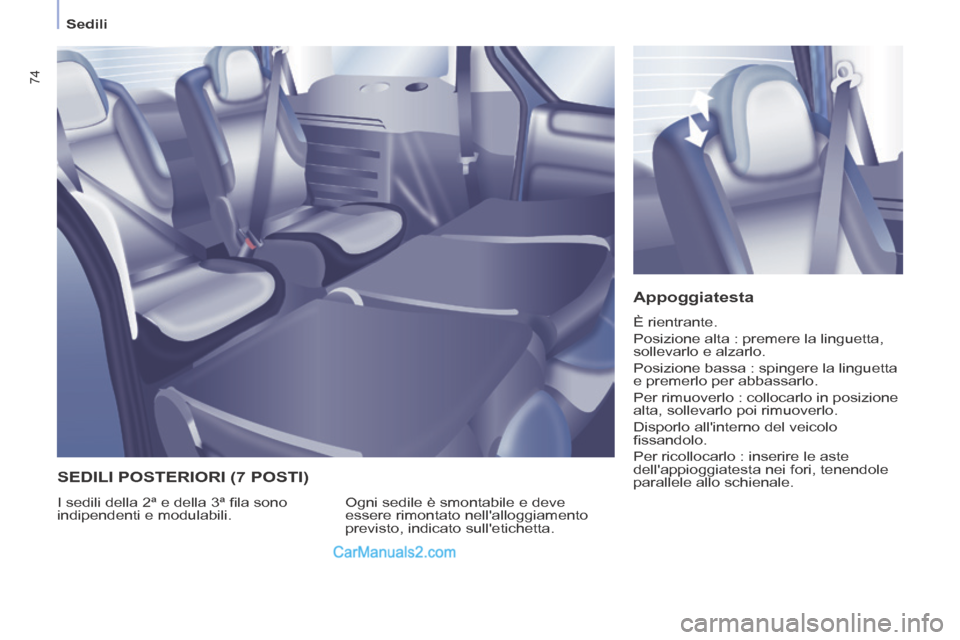

Sedili
74
Appoggiatesta
È rientrante.
Posizione alta : premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa : spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo : collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
Disporlo all'interno del veicolo
fi ssandolo.
Per ricollocarlo : inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
Ogni sedile è smontabile e deve
essere rimontato nell'alloggiamento
previsto, indicato sull'etichetta.
I sedili della 2ª e della 3ª fi la sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)

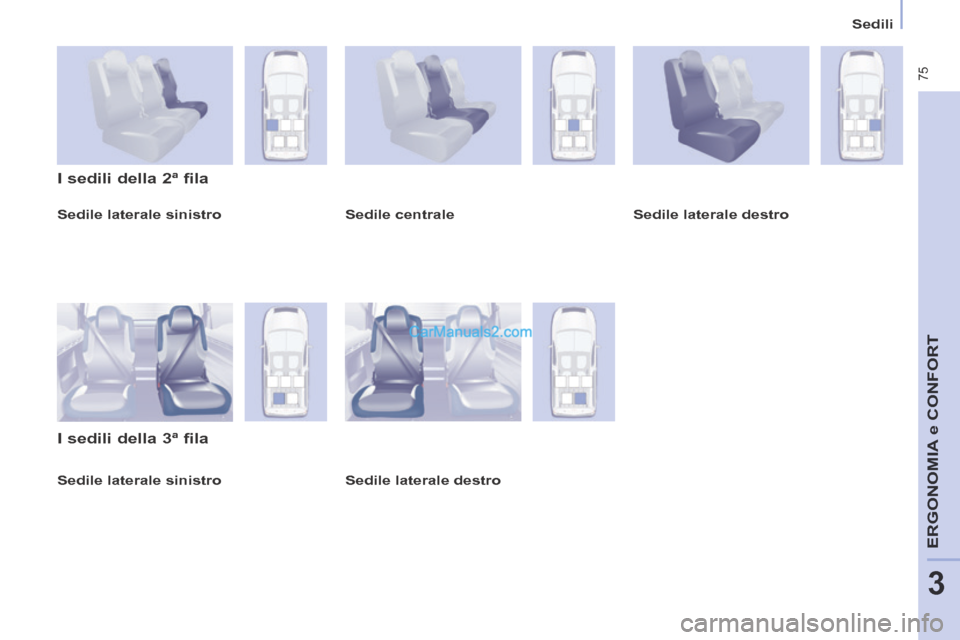

Sedili
75
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3
Sedile laterale sinistro
I sedili della 2ª fila
I sedili della 3ª fila
Sedile centrale Sedile laterale destro
Sedile laterale destro
Sedile laterale sinistro

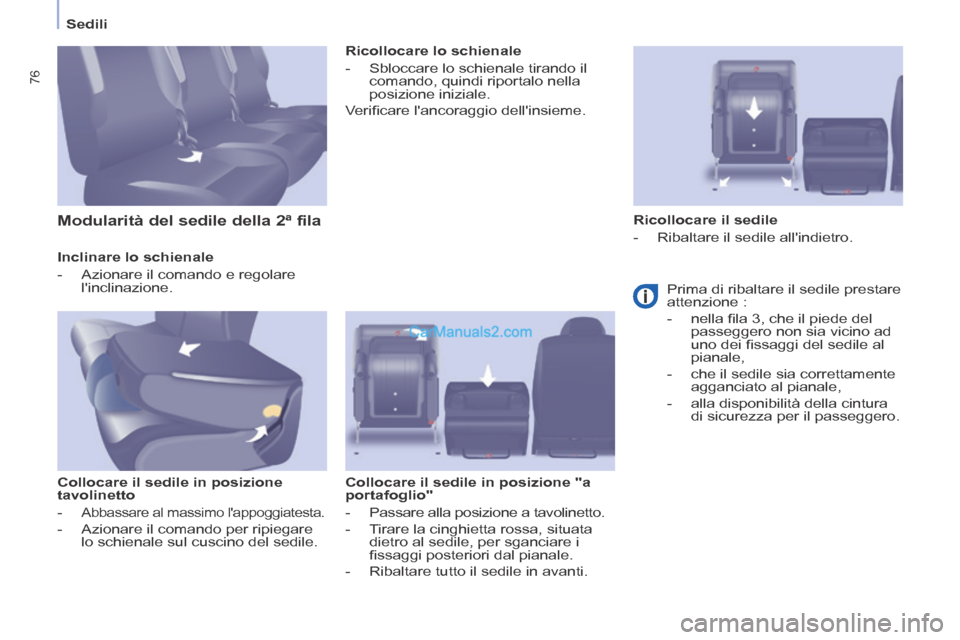

Sedili
76
Inclinare lo schienale
- Azionare il comando e regolare l'inclinazione.
Collocare il sedile in posizione
tavolinetto
- Abbassare al massimo l'appoggiatesta.
- Azionare il comando per ripiegare lo schienale sul cuscino del sedile. Ricollocare lo schienale
- Sbloccare lo schienale tirando il
comando, quindi riportalo nella
posizione iniziale.
Verifi care l'ancoraggio dell'insieme.
Collocare il sedile in posizione "a
portafoglio"
- Passare alla posizione a tavolinetto.
- Tirare la cinghietta rossa, situata dietro al sedile, per sganciare i
fi ssaggi posteriori dal pianale.
- Ribaltare tutto il sedile in avanti.
Modularità del sedile della 2ª fila Ricollocare il sedile
- Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione :
- nella fi la 3, che il piede del passeggero non sia vicino ad
uno dei fi ssaggi del sedile al
pianale,
- che il sedile sia correttamente agganciato al pianale,
- alla disponibilità della cintura di sicurezza per il passeggero.

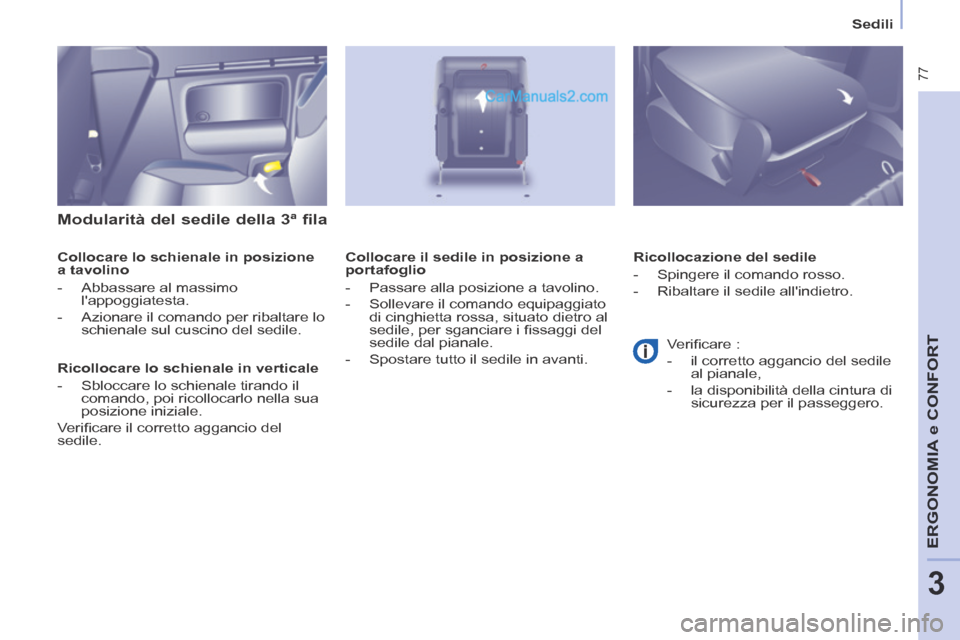

Sedili
77
ERGONOMIA
e C
ERGONOMIA
e C
ERGONOMIA
ONFORT
3
Modularità del sedile della 3ª fila
Collocare lo schienale in posizione
a tavolino
- Abbassare al massimo l'appoggiatesta.
- Azionare il comando per ribaltare lo schienale sul cuscino del sedile.
Ricollocare lo schienale in verticale
- Sbloccare lo schienale tirando il comando, poi ricollocarlo nella sua
posizione iniziale.
Verifi care il corretto aggancio del
sedile. Ricollocazione del sedile
- Spingere il comando rosso.
- Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio
- Passare alla posizione a tavolino.
- Sollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fi ssaggi del
sedile dal pianale.
- Spostare tutto il sedile in avanti. Verifi care :
- il corretto aggancio del sedile
al pianale,
- la disponibilità della cintura di sicurezza per il passeggero.

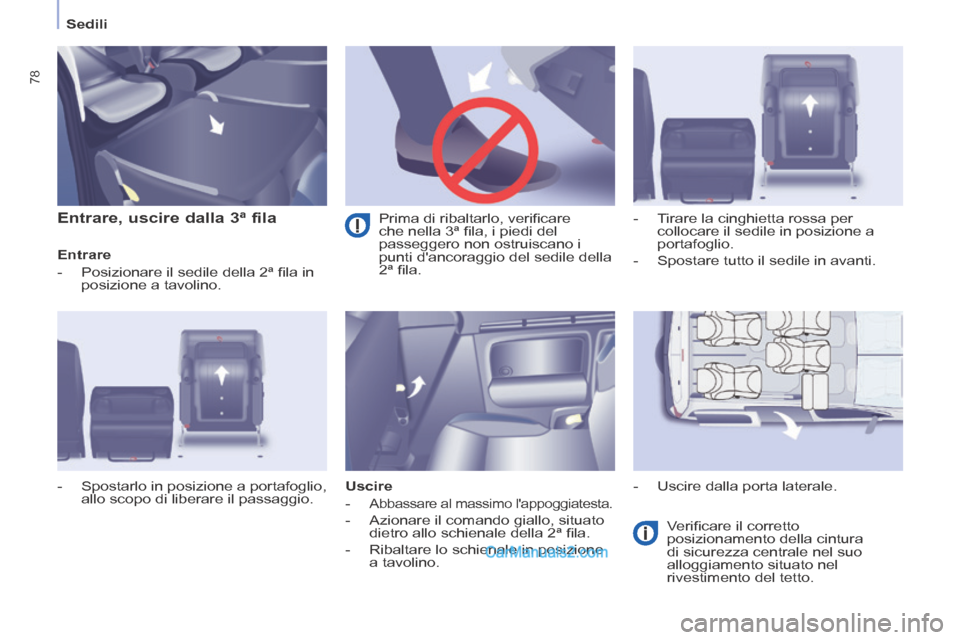

Sedili
78
Entrare, uscire dalla 3ª fila
Entrare
- Posizionare il sedile della 2ª fi la in posizione a tavolino.
Uscire
- Abbassare al massimo l'appoggiatesta.
- Azionare il comando giallo, situato dietro allo schienale della 2ª fi la.
- Ribaltare lo schienale in posizione a tavolino. Verifi care il corretto
posizionamento della cintura
di sicurezza centrale nel suo
alloggiamento situato nel
rivestimento del tetto.
- Spostarlo in posizione a portafoglio,
allo scopo di liberare il passaggio. - Tirare la cinghietta rossa per
collocare il sedile in posizione a
portafoglio.
- Spostare tutto il sedile in avanti.
- Uscire dalla porta laterale.
Prima di ribaltarlo, verifi care
che nella 3ª fi la, i piedi del
passeggero non ostruiscano i
punti d'ancoraggio del sedile della
2ª fi la.
