Cambiar una lámpara
AYUDA RÁPIDA
7
CAMBIO DE UNA LÁMPARA
Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su emplazamiento. Tipo A
Lámpara totalmente de
cristal: tire con cuidado
ya que va montada a
presión.

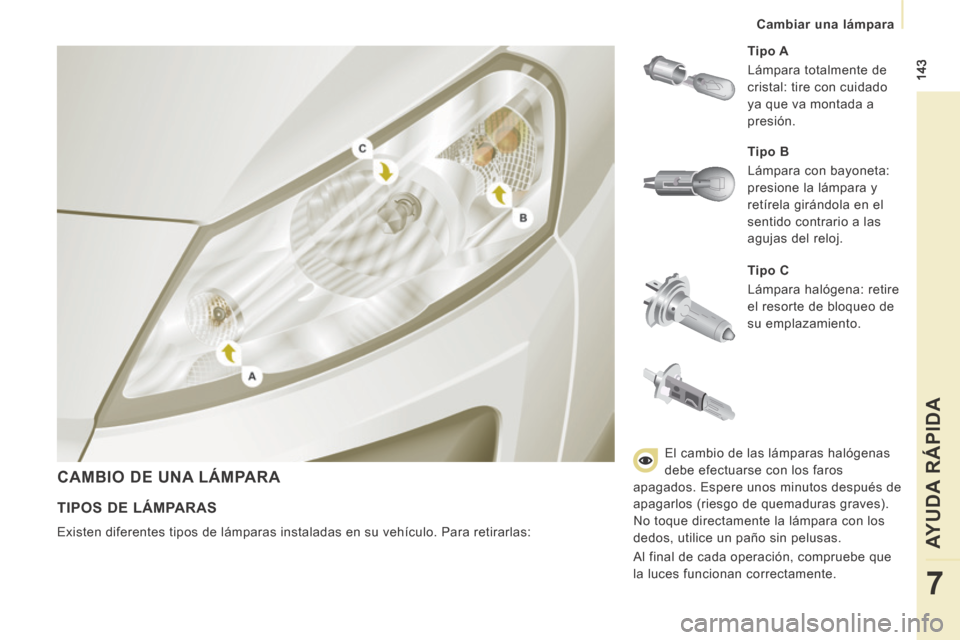

TIPOS DE LÁMPARAS
Existen diferentes tipos de lámparas instaladas en su vehículo. Pa\
ra retirarlas: Tipo B

Lámpara con bayoneta:
presione la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados. Espere unos minutos después de
apagarlos (riesgo de quemaduras graves).
No toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
Al final de cada operación, compruebe que
la luces funcionan correctamente.

144
Cambiar una lámpara
3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Gire el portalámparas un cuarto de vuelta, en sentido contrario a las
agujas del reloj.
- Extraiga la lámpara empujando ligeramente encima y girando en
sentido contrario a las agujas del
reloj.
- Sustituya la lámpara.
- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para

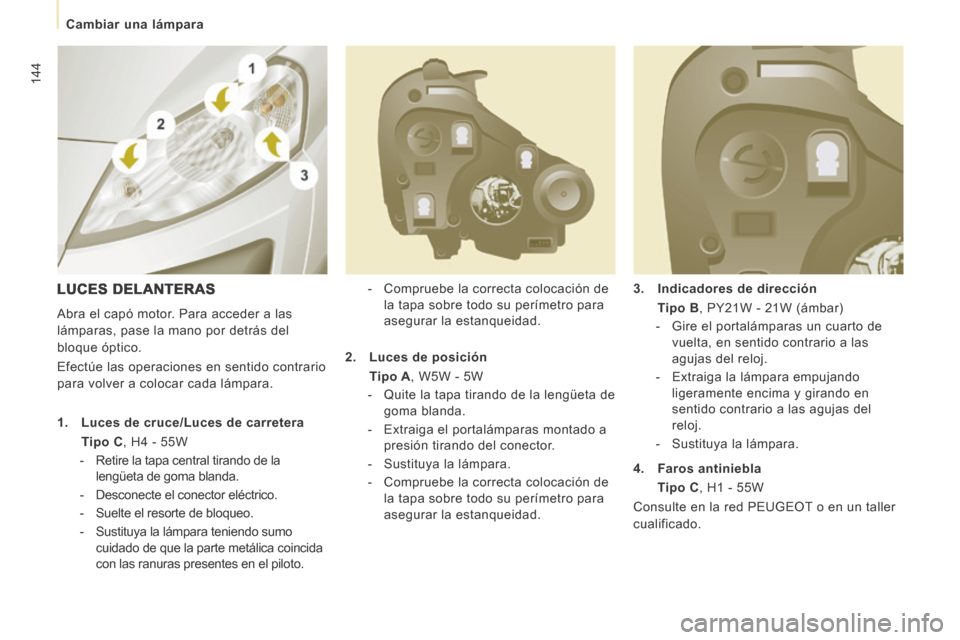

asegurar la estanqueidad. LUCES DELANTERAS
Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.
1. Luces de cruce/Luces de carretera
Tipo C , H4 - 55W
- Retire la tapa central tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Suelte el resorte de bloqueo.
- Sustituya la lámpara teniendo sumo cuidado de que la parte metálica coincida
con las ranuras presentes en el piloto. 2. Luces de posición

Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Extraiga el portalámparas montado a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe la correcta colocación de la tapa sobre todo su perímetro para
asegurar la estanqueidad. 4. Faros antiniebla

Tipo C , H1 - 55W
Consulte en la red PEUGEOT o en un taller
cualificado.

145
Cambiar una lámpara
AYUDA RÁPIDA
7

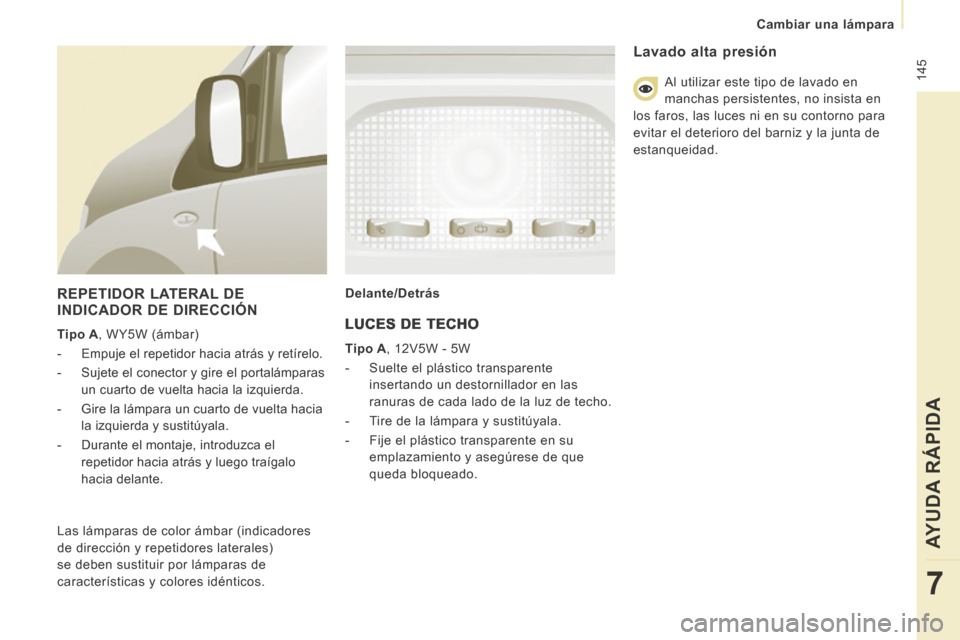

REPETIDOR LATERAL DE INDICADOR DE DIRECCIÓN
Tipo A , WY5W (ámbar)
- Empuje el repetidor hacia atrás y retírelo.
- Sujete el conector y gire el portalámparas un cuarto de vuelta hacia la izquierda.
- Gire la lámpara un cuarto de vuelta hacia la izquierda y sustitúyala.
- Durante el montaje, introduzca el repetidor hacia atrás y luego traígalo
hacia delante. Delante/Detrás

Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales)
se deben sustituir por lámparas de
características y colores idénticos. LUCES DE TECHO
Tipo A , 12V5W - 5W
- Suelte el plástico transparente insertando un destornillador en las
ranuras de cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el plástico transparente en su emplazamiento y asegúrese de que
queda bloqueado.
Lavado alta presión
Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces ni en su contorno para
evitar el deterioro del barniz y la junta de
estanqueidad.

146
Cambiar una lámpara

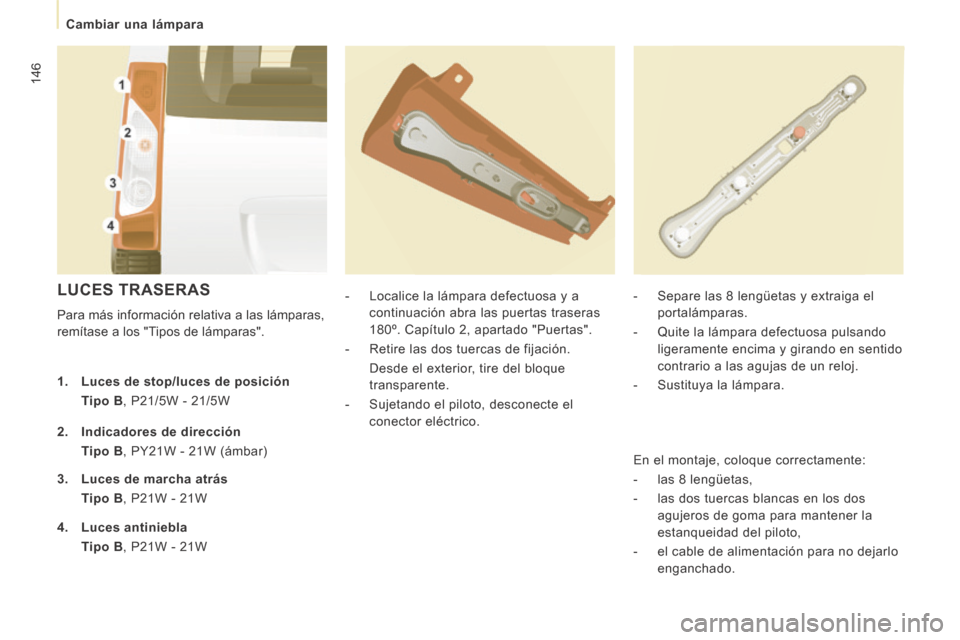

LUCES TRASERAS
Para más información relativa a las lámparas,
remítase a los "Tipos de lámparas". - Localice la lámpara defectuosa y a
continuación abra las puertas traseras
180º. Capítulo 2, apartado "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas y extraiga el
portalámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.
1. Luces de stop/luces de posición

Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no dejarlo enganchado.

147
Cambiar una lámpara
AYUDA RÁPIDA
7
TERCERA LUZ DE FRENO
Tipo A , W5W - 5W Tipo B , P21W - 21W

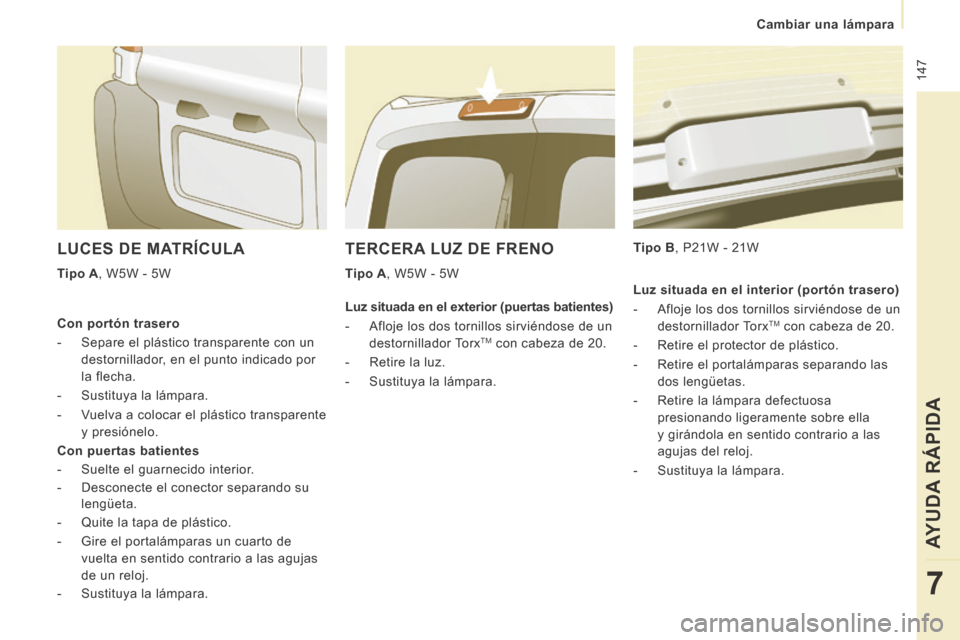

LUCES DE MATRÍCULA
Tipo A , W5W - 5W
Con portón trasero
- Separe el plástico transparente con un
destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a colocar el plástico transparente y presiónelo.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite la tapa de plástico.
- Gire el portalámparas un cuarto de vuelta en sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara. Luz situada en el exterior (puertas batientes)
- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.
- Retire la luz.
- Sustituya la lámpara. Luz situada en el interior (portón trasero)
- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.
- Retire el protector de plástico.
- Retire el portalámparas separando las dos lengüetas.
- Retire la lámpara defectuosa presionando ligeramente sobre ella
y girándola en sentido contrario a las
agujas del reloj.
- Sustituya la lámpara.

148
Cambiar un fusible

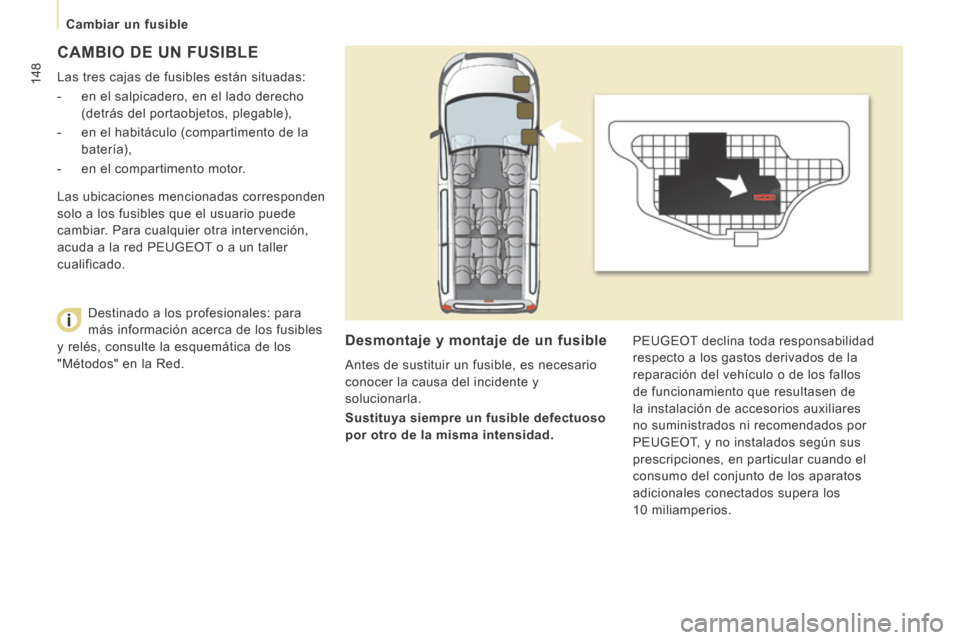

CAMBIO DE UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el salpicadero, en el lado derecho (detrás del portaobjetos, plegable),
- en el habitáculo (compartimento de la batería),
- en el compartimento motor.
Desmontaje y montaje de un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y
solucionarla.
Sustituya siempre un fusible defectuoso
por otro de la misma intensidad. PEUGEOT declina toda responsabilidad
respecto a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
adicionales conectados supera los
10 miliamperios.
Las ubicaciones mencionadas corresponden
solo a los fusibles que el usuario puede
cambiar. Para cualquier otra intervención,
acuda a la red PEUGEOT o a un taller
cualificado.
Destinado a los profesionales: para
más información acerca de los fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.

149
Cambiar un fusible
AYUDA RÁPIDA
7

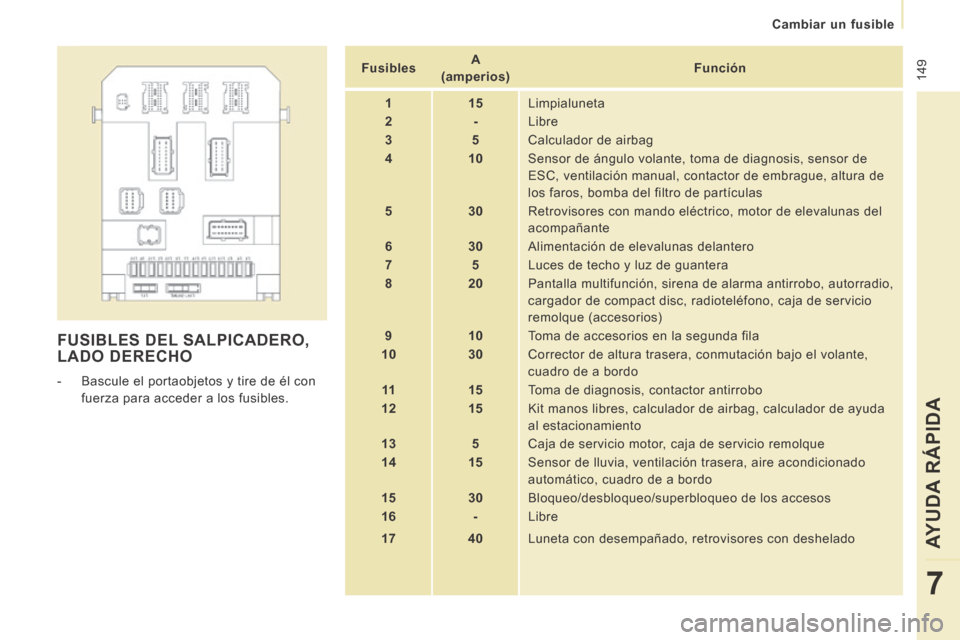

FUSIBLES DEL SALPICADERO, LADO DERECHO
- Bascule el portaobjetos y tire de él con fuerza para acceder a los fusibles. Fusibles
A
(amperios) Función

1 15 Limpialuneta
2 - Libre
3 5 Calculador de airbag
4 10 Sensor de ángulo volante, toma de diagnosis, sensor de
ESC, ventilación manual, contactor de embrague, altura de
los faros, bomba del filtro de partículas
5 30 Retrovisores con mando eléctrico, motor de elevalunas del
acompañante
6 30 Alimentación de elevalunas delantero
7 5 Luces de techo y luz de guantera
8 20 Pantalla multifunción, sirena de alarma antirrobo, autorradio,
cargador de compact disc, radioteléfono, caja de servicio
remolque (accesorios)
9 10 Toma de accesorios en la segunda fila
10 30 Corrector de altura trasera, conmutación bajo el volante,
cuadro de a bordo
11 15 Toma de diagnosis, contactor antirrobo
12 15 Kit manos libres, calculador de airbag, calculador de ayuda
al estacionamiento
13 5 Caja de servicio motor, caja de servicio remolque
14 15 Sensor de lluvia, ventilación trasera, aire acondicionado
automático, cuadro de a bordo
15 30 Bloqueo/desbloqueo/superbloqueo de los accesos
16 - Libre
17 40 Luneta con desempañado, retrovisores con deshelado

150
Cambiar un fusible

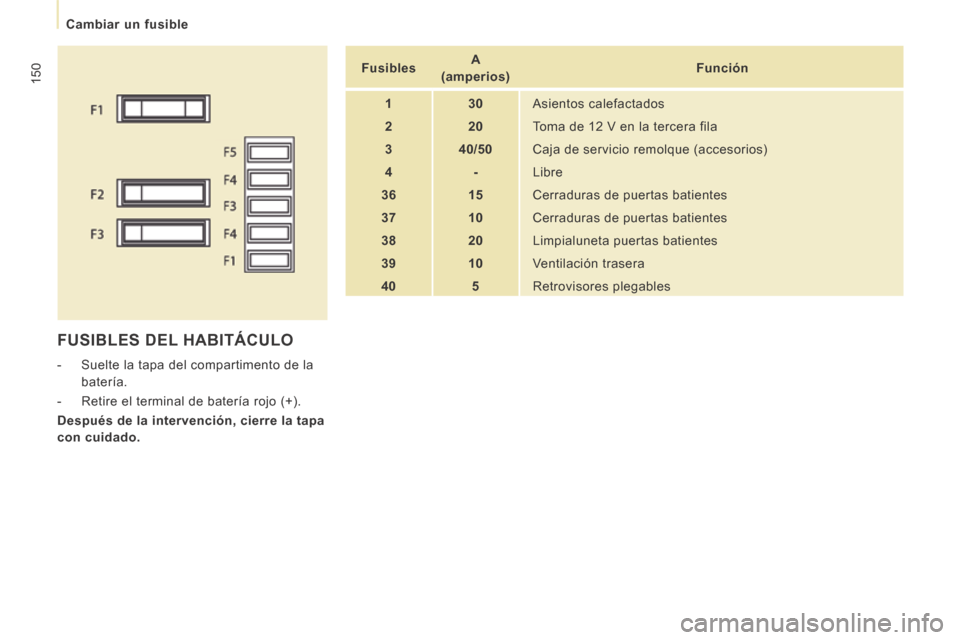

FUSIBLES DEL HABITÁCULO
- Suelte la tapa del compartimento de la batería.
- Retire el terminal de batería rojo (+).
Después de la intervención, cierre la tapa
con cuidado. Fusibles
A
(amperios) Función

1 30 Asientos calefactados
2 20 Toma de 12 V en la tercera fila
3 40/50 Caja de servicio remolque (accesorios)
4 - Libre
36 15 Cerraduras de puertas batientes
37 10 Cerraduras de puertas batientes
38 20 Limpialuneta puertas batientes
39 10 Ventilación trasera
40 5 Retrovisores plegables
