2014 Peugeot Expert Tepee Manual del propietario (in Spanish)

151

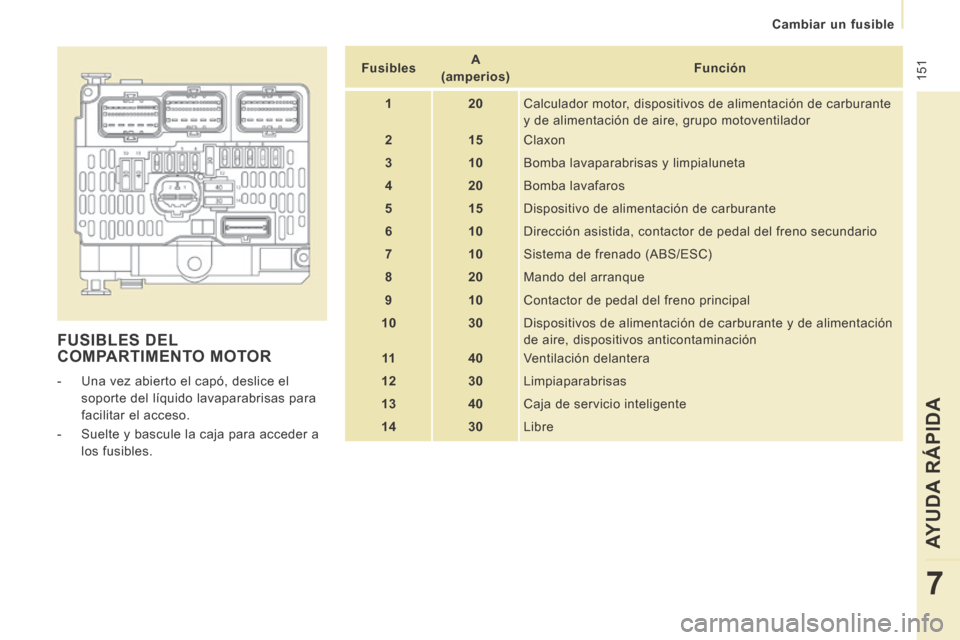

Cambiar un fusible
AYUDA RÁPIDA
7
FUSIBLES DEL COMPARTIMENTO MOTOR
- Una vez abierto el capó, deslice el soporte del líquido lavaparabrisas para
facilitar el acceso.
- Suelte y bascule la caja para acceder a los fusibles. Fusibles
A
(amperios) Función

1 20 Calculador motor, dispositivos de alimentación de carburante
y de alimentación de aire, grupo motoventilador
2 15 Claxon
3 10 Bomba lavaparabrisas y limpialuneta
4 20 Bomba lavafaros
5 15 Dispositivo de alimentación de carburante
6 10 Dirección asistida, contactor de pedal del freno secundario
7 10 Sistema de frenado (ABS/ESC)
8 20 Mando del arranque
9 10 Contactor de pedal del freno principal
10 30 Dispositivos de alimentación de carburante y de alimentación
de aire, dispositivos anticontaminación
11 40 Ventilación delantera
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Libre

152

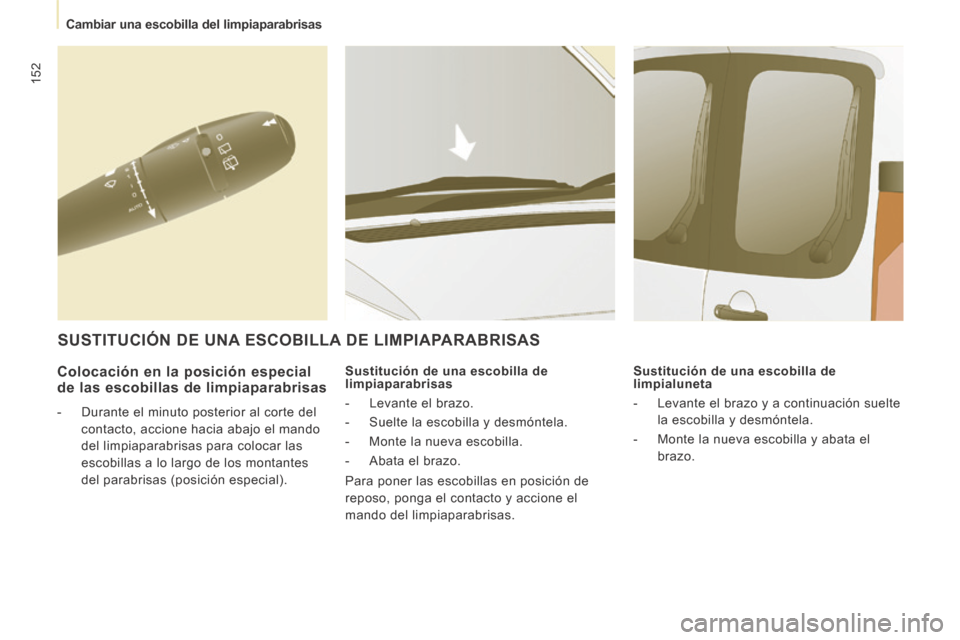

Cambiar una escobilla del limpiaparabrisas
Colocación en la posición especial de las escobillas de limpiaparabrisas
- Durante el minuto posterior al corte del contacto, accione hacia abajo el mando
del limpiaparabrisas para colocar las
escobillas a lo largo de los montantes
del parabrisas (posición especial). Sustitución de una escobilla de
limpiaparabrisas
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata el brazo.
Sustitución de una escobilla de
limpialuneta
- Levante el brazo y a continuación suelte
la escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
Para poner las escobillas en posición de
reposo, ponga el contacto y accione el
mando del limpiaparabrisas.

153

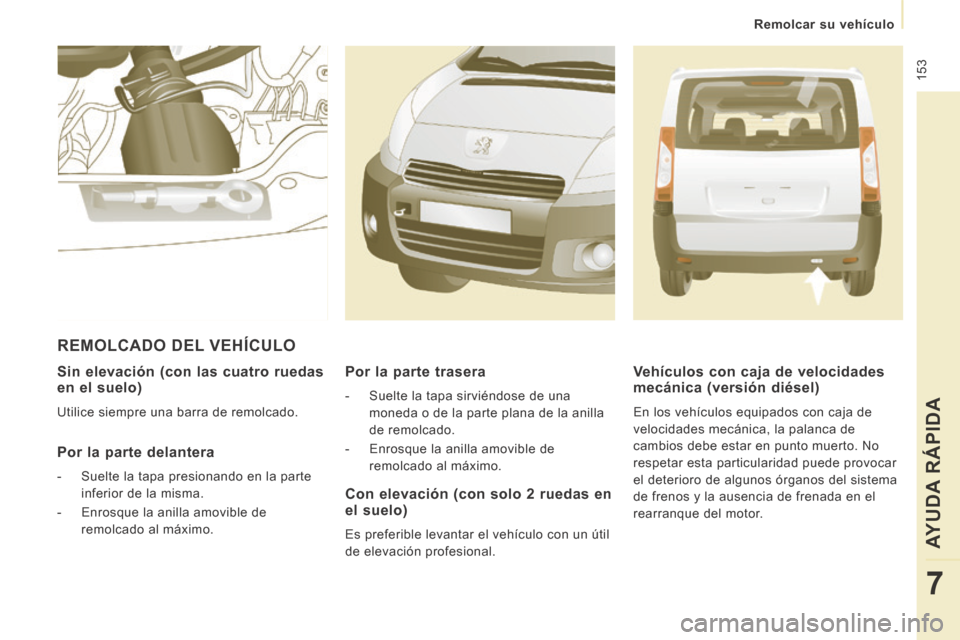

Remolcar su vehículo
AYUDA RÁPIDA
7
Sin elevación (con las cuatro ruedas en el suelo)
Utilice siempre una barra de remolcado.
Por la parte delantera
- Suelte la tapa presionando en la parte inferior de la misma.
- Enrosque la anilla amovible de remolcado al máximo.
REMOLCADO DEL VEHÍCULO
Con elevación (con solo 2 ruedas en el suelo)
Es preferible levantar el vehículo con un útil
de elevación profesional.
Por la parte trasera
- Suelte la tapa sirviéndose de una moneda o de la parte plana de la anilla
de remolcado.
- Enrosque la anilla amovible de remolcado al máximo.
Vehículos con caja de velocidades mecánica (versión diésel)
En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto. No
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
rearranque del motor.

154

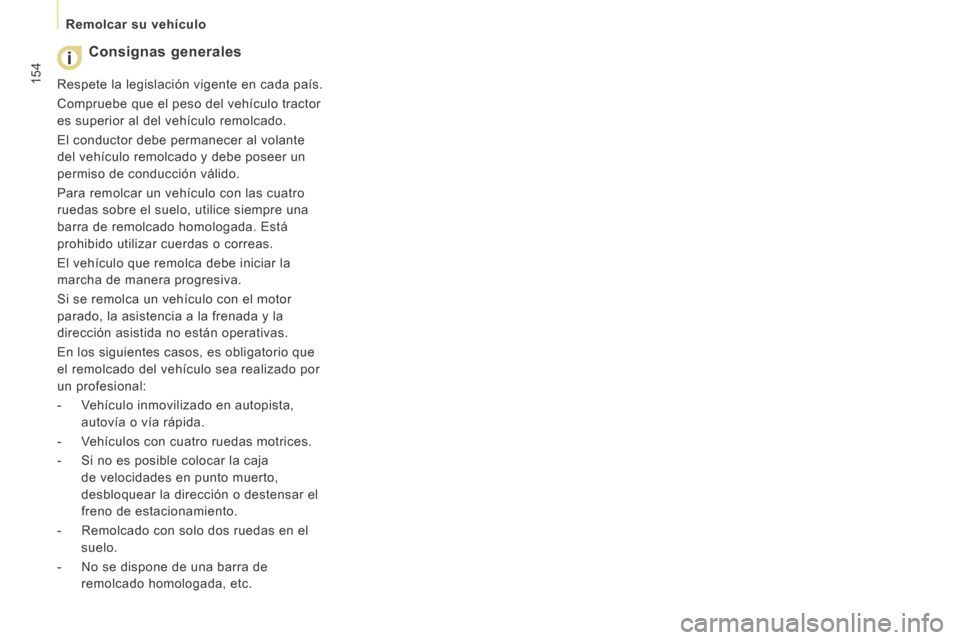

Remolcar su vehículo
Consignas generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo que remolca debe iniciar la
marcha de manera progresiva.
Si se remolca un vehículo con el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:
- Vehículo inmovilizado en autopista, autovía o vía rápida.
- Vehículos con cuatro ruedas motrices.
- Si no es posible colocar la caja de velocidades en punto muerto,
desbloquear la dirección o destensar el
freno de estacionamiento.
- Remolcado con solo dos ruedas en el suelo.
- No se dispone de una barra de remolcado homologada, etc.

155

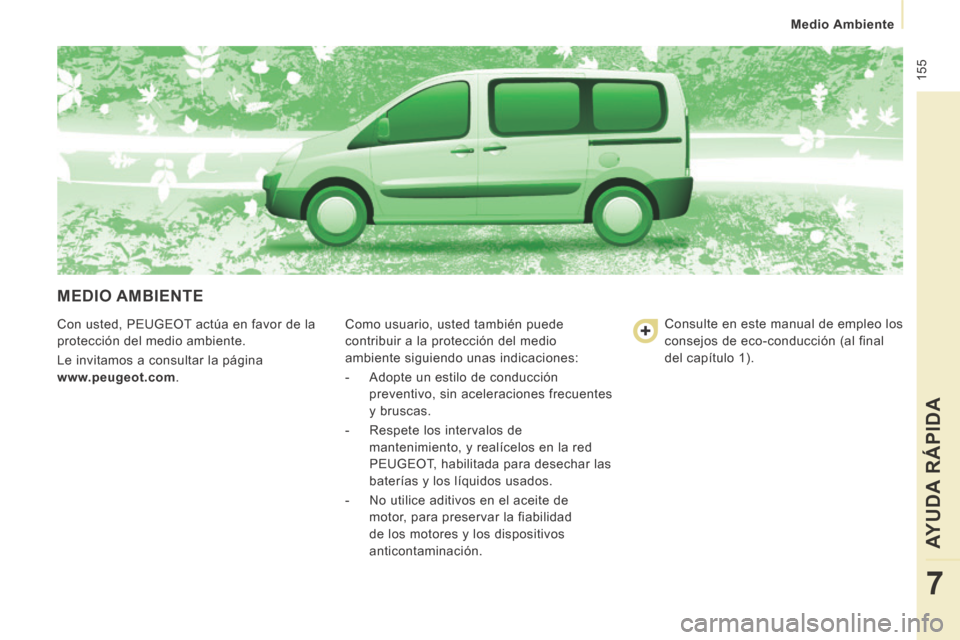

Medio Ambiente
AYUDA RÁPIDA
7
MEDIO AMBIENTE
Con usted, PEUGEOT actúa en favor de la
protección del medio ambiente.
Le invitamos a consultar la página
www.peugeot.com . Como usuario, usted también puede
contribuir a la protección del medio
ambiente siguiendo unas indicaciones:
- Adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y bruscas.
- Respete los intervalos de mantenimiento, y realícelos en la red
PEUGEOT, habilitada para desechar las
baterías y los líquidos usados.
- No utilice aditivos en el aceite de motor, para preservar la fiabilidad
de los motores y los dispositivos
anticontaminación. Consulte en este manual de empleo los
consejos de eco-conducción (al final
del capítulo 1).

156

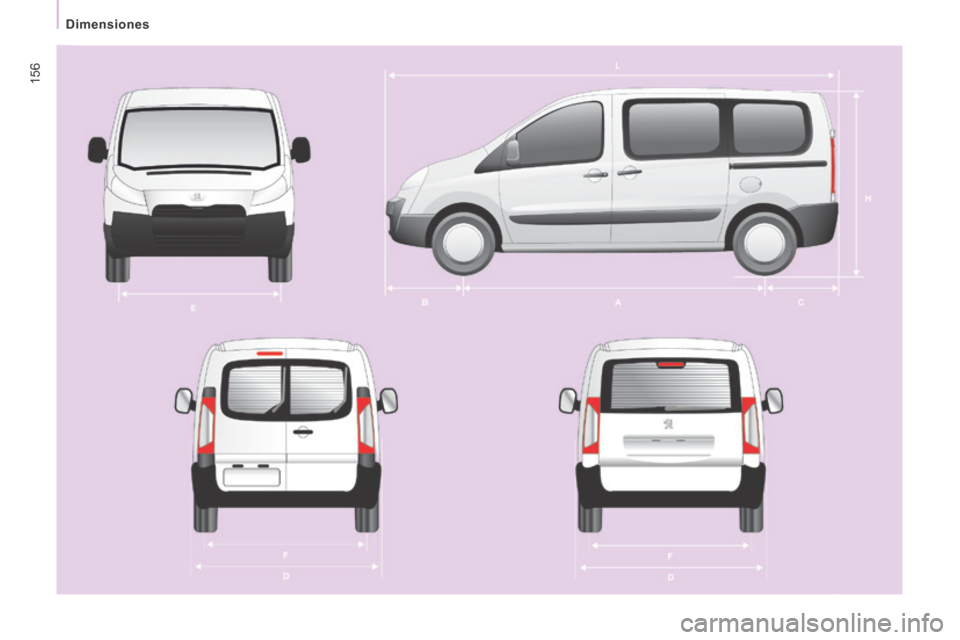

Dimensiones

157

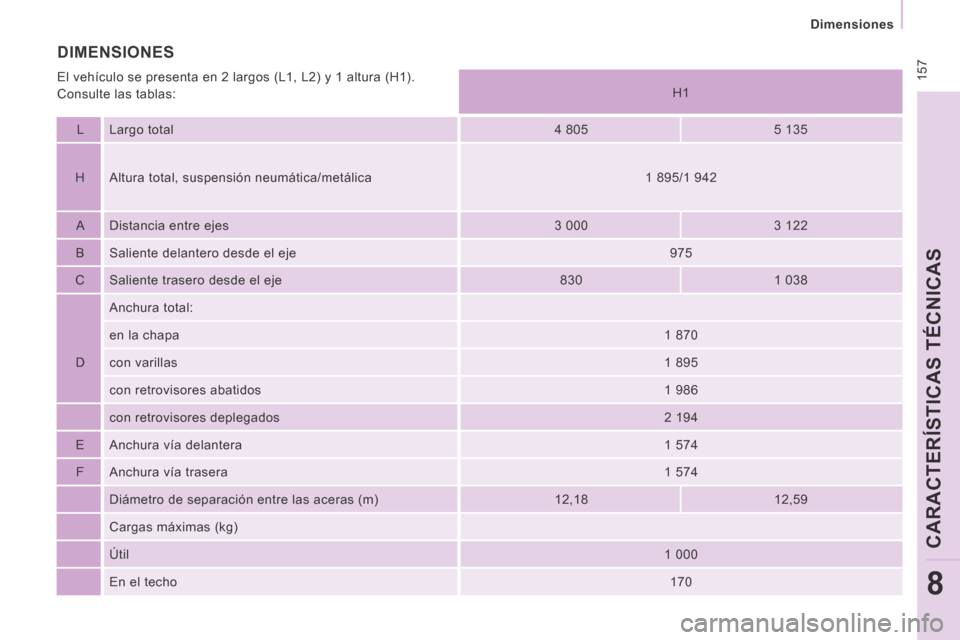

Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
H1
L Largo total 4 805 5 135
H Altura total, suspensión neumática/metálica 1 895/1 942
A Distancia entre ejes 3 000 3 122
B Saliente delantero desde el eje 975
C Saliente trasero desde el eje 830 1 038
Anchura total:
en la chapa 1 870
D con varillas 1 895
con retrovisores abatidos 1 986
con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574
Diámetro de separación entre las aceras (m) 12,18 12,59
Cargas máximas (kg)
Útil 1 000
En el techo 170
DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 altura (H1).
Consulte las tablas:

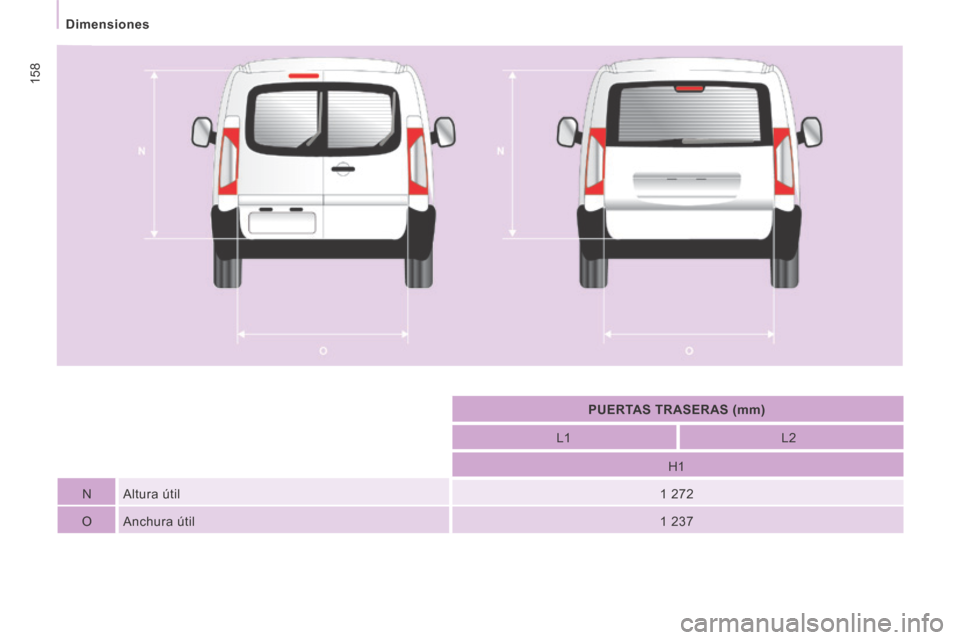

158
Dimensiones
PUERTAS TRASERAS (mm)
L1 L2
H1
N Altura útil 1 272
O Anchura útil 1 237
