2014 Peugeot Bipper Betriebsanleitung (in German)

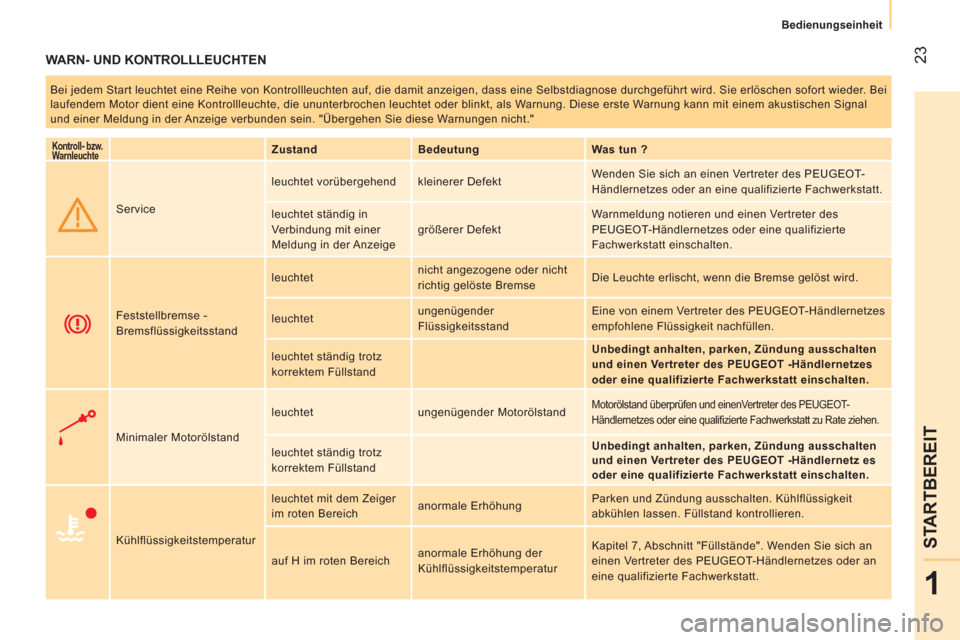

23
1
STARTBEREIT



Bedienungseinheit


WARN- UND KONTROLLLEUCHTEN

Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdiagnose durchgeführt wird. Sie erlöschen sofort wieder. Bei
laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt, als Warnung. Diese erste Warnung kann mit einem akustischen Signal
und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese Warnungen nicht."

Kontroll- bzw.
Warnleuchte

Zustand
Bedeutung
Was tun
?
Service leuchtet vorübergehend kleinerer Defekt Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
leuchtet ständig in
Verbindung mit einer
Meldung in der Anzeige größerer Defekt Warnmeldung notieren und einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt einschalten.
Feststellbremse -
Bremsflüssigkeitsstand leuchtet nicht angezogene oder nicht
richtig gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender
Flüssigkeitsstand Eine von einem Vertreter des PEUGEOT-Händlernetzes
empfohlene Flüssigkeit nachfüllen.
leuchtet ständig trotz
korrektem Füllstand
Unbedingt anhalten, parken, Zündung ausschalten
und einen Vertreter des PEUGEOT -Hä
ndlernetzes
oder eine qualifizierte Fachwerkstatt einschalten.
Minimaler Motorölstand leuchtet ungenügender Motorölstand

Motorölstand überprüfen und einenVertreter des PEUGEOT-
Händlernetzes oder eine qualifi zierte Fachwerkstatt zu Rate ziehen.

leuchtet ständig trotz
korrektem Füllstand
Unbedingt anhalten, parken, Zündung ausschalten
und
einen Vertreter des
PEUGEOT
-Händlernetz
es
oder eine qualifizierte Fachwerkstatt
einschalten.
Kühlflüssigkeitstemperatur leuchtet mit dem Zeiger
im roten Bereich anormale Erhöhung Parken und Zündung ausschalten. Kühlflüssigkeit
abkühlen lassen. Füllstand kontrollieren.
auf H im roten Bereich anormale Erhöhung der
Kühlflüssigkeitstemperatur Kapitel 7, Abschnitt "Füllstände". Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.

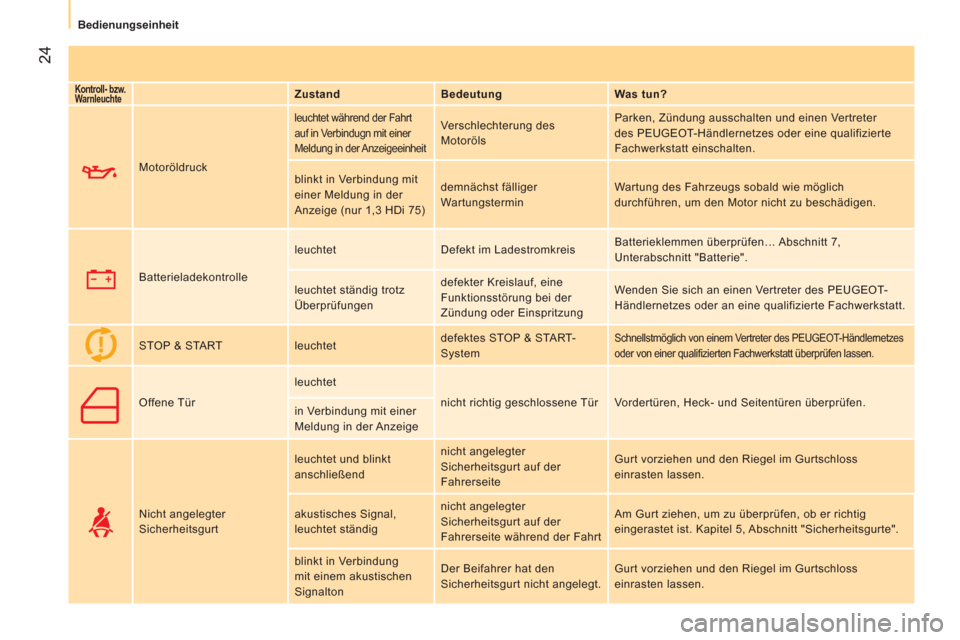

24



Bedienungseinheit



Kontroll- bzw.
Warnleuchte

Zustand
Bedeutung
Was tun?
Motoröldruck

leuchtet während der Fahrt
auf in Verbindugn mit einer
Meldung in der Anzeigeeinheit Verschlechterung des
Motoröls Parken, Zündung ausschalten und einen Vertreter
des PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt einschalten.
blinkt in Verbindung mit
einer Meldung in der
Anzeige (nur 1,3 HDi 75) demnächst fälliger
Wartungstermin Wartung des Fahrzeugs sobald wie möglich
durchführen, um den Motor nicht zu beschädigen.
Batterieladekontrolle leuchtet Defekt im Ladestromkreis Batterieklemmen überprüfen… Abschnitt 7,
Unterabschnitt "Batterie".
leuchtet ständig trotz
Überprüfungen defekter Kreislauf, eine
Funktionsstörung bei der
Zündung oder Einspritzung Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
STOP & START leuchtet defektes STOP & START-
System
Schnellstmöglich von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.

Offene Tür leuchtet
nicht richtig geschlossene Tür Vordertüren, Heck- und Seitentüren überprüfen.
in Verbindung mit einer
Meldung in der Anzeige
Nicht angelegter
Sicherheitsgurt leuchtet und blinkt
anschließend nicht angelegter
Sicherheitsgurt auf der
Fahrerseite Gurt vorziehen und den Riegel im Gurtschloss
einrasten lassen.
akustisches Signal,
leuchtet ständig nicht angelegter
Sicherheitsgurt auf der
Fahrerseite während der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Kapitel 5, Abschnitt "Sicherheitsgurte".
blinkt in Verbindung
mit einem akustischen
Signalton Der Beifahrer hat den
Sicherheitsgurt nicht angelegt. Gurt vorziehen und den Riegel im Gurtschloss
einrasten lassen.

25
1
STARTBEREIT



Bedienungseinheit



Kontroll- bzw.
Warnleuchte

Zustand
Bedeutung
Was tun?
Front-Airbag
Seiten-Airbag blinkt oder leuchtet
ständig defekter Airbag Schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten Fachwerkstatt
überprüfen lassen. Abschnitt 5, Unterabschnitt "Airbags".
Deaktivierung des
Beifahrer-Airbags leuchtet

Vorsätzliche Deaktivierung dieses
Airbags, weil ein Kindersitz entgegen der
Fahrtrichtung auf diesem Sitz installiert wird. Über das Menü MENU des Bordcomputers
konfigurieren. Kapitel 3, Abschnitt "Menü".
ABS leuchtet ständig Defekt des Systems

Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch ohne
Bremskraftverstärkung. Wir empfehlen Ihnen allerdings, anzuhalten und das
PEUGEOT-Händlernetz oder eine qualifi zierte Fachwerkstatt einzuschalten.

leuchtet ständig in Verbindung
mit der Kontrollleuchte der
Feststellbremse Störung des elektronischen
Bremskraftverteilers
Unbedingt anhalten, parken, Zündung ausschalten
und einen Vertreter des PEUGEOT -Händlernetzes
oder eine qualifizierte Fachwerkstatt aufsuchen.
Spurkontrolle blinkt einige Sekunden
lang Auslösen des ESP Aktivierung des Systems, um das Fahrzeug wieder in
die richtige Spur zu bringen.
leuchtet zusammen mit
der Kontrollleuchte "ASR
OFF"
und in Verbindung
mit einer Meldung in der
Anzeigeeinheit Defekt des ESP Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
leuchtet in Verbindung
mit einer Meldung in der
Anzeigeeinheit Defekt des ASR / MSR Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
leuchtet Defekt der intelligenten
Traktionskontrolle Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Berganfahrassistent leuchtet Defekt des
Berganfahrassistenten Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bremsbeläge vorne leuchtet Abnutzung der Bremsbeläge

Bremsbeläge von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt austauschen lassen.

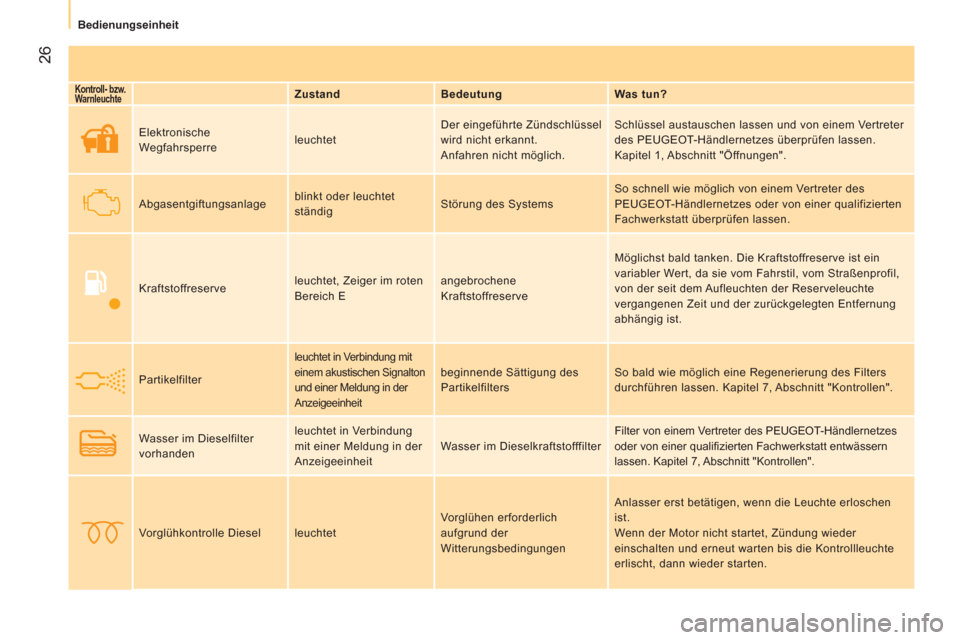

26



Bedienungseinheit



Kontroll- bzw.
Warnleuchte

Zustand
Bedeutung
Was tun?
Elektronische
Wegfahrsperre leuchtet Der eingeführte Zündschlüssel
wird nicht erkannt.
Anfahren nicht möglich. Schlüssel austauschen lassen und von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen lassen.
Kapitel 1, Abschnitt "Öffnungen".
Abgasentgiftungsanlage blinkt oder leuchtet
ständig Störung des Systems So schnell wie möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen lassen.
Kraftstoffreserve leuchtet, Zeiger im roten
Bereich E angebrochene
Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein
variabler Wert, da sie vom Fahrstil, vom Straßenprofil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
Partikelfilter

leuchtet in Verbindung mit
einem akustischen Signalton
und einer Meldung in der
Anzeigeeinheit beginnende Sättigung des
Partikelfilters So bald wie möglich eine Regenerierung des Filters
durchführen lassen. Kapitel 7, Abschnitt "Kontrollen".
Wasser im Dieselfilter
vorhanden leuchtet in Verbindung
mit einer Meldung in der
Anzeigeeinheit Wasser im Dieselkraftstofffilter Filter von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt entwässern
lassen. Kapitel 7, Abschnitt "Kontrollen".
Vorglühkontrolle Diesel leuchtet Vorglühen erforderlich
aufgrund der
Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erloschen
ist.
Wenn der Motor nicht startet, Zündung wieder
einschalten und erneut warten bis die Kontrollleuchte
erlischt, dann wieder starten.

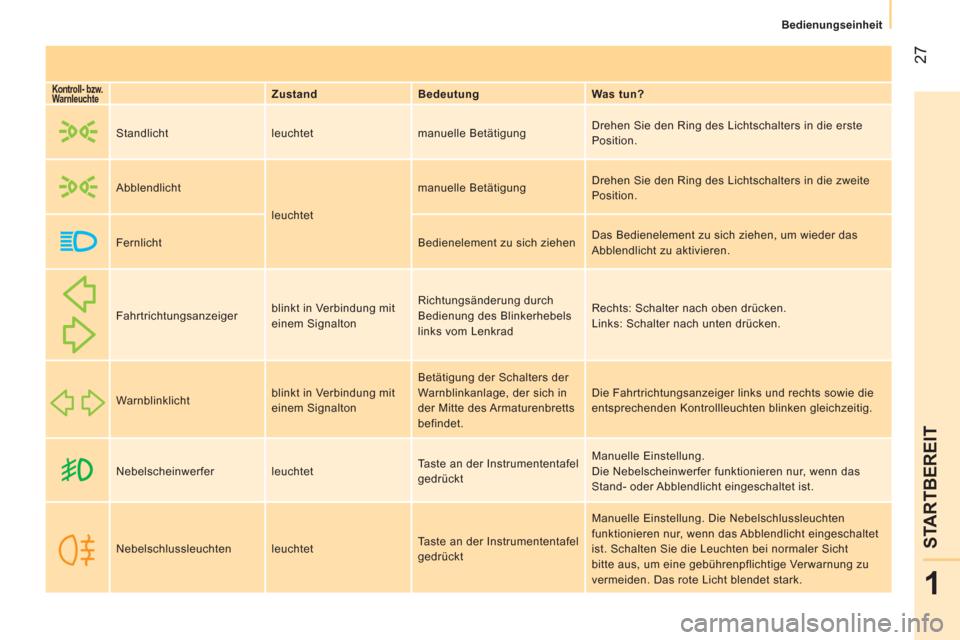

27
1
STARTBEREIT



Bedienungseinheit



Kontroll- bzw.
Warnleuchte

Zustand
Bedeutung
Was tun?
Standlicht leuchtet manuelle Betätigung Drehen Sie den Ring des Lichtschalters in die erste
Position.
Abblendlicht
leuchtet manuelle Betätigung Drehen Sie den Ring des Lichtschalters in die zweite
Position.
Fernlicht Bedienelement zu sich ziehen Das Bedienelement zu sich ziehen, um wieder das
Abblendlicht zu aktivieren.
Fahrtrichtungsanzeiger blinkt in Verbindung mit
einem Signalton Richtungsänderung durch
Bedienung des Blinkerhebels
links vom Lenkrad Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Warnblinklicht blinkt in Verbindung mit
einem Signalton Betätigung der Schalters der
Warnblinkanlage, der sich in
der Mitte des Armaturenbretts
befindet. Die Fahrtrichtungsanzeiger links und rechts sowie die
entsprechenden Kontrollleuchten blinken gleichzeitig.
Nebelscheinwerfer leuchtet Taste an der Instrumententafel
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Stand- oder Abblendlicht eingeschaltet ist.
Nebelschlussleuchten leuchtet Taste an der Instrumententafel
gedrückt Manuelle Einstellung. Die Nebelschlussleuchten
funktionieren nur, wenn das Abblendlicht eingeschaltet
ist. Schalten Sie die Leuchten bei normaler Sicht
bitte aus, um eine gebührenpflichtige Verwarnung zu
vermeiden. Das rote Licht blendet stark.

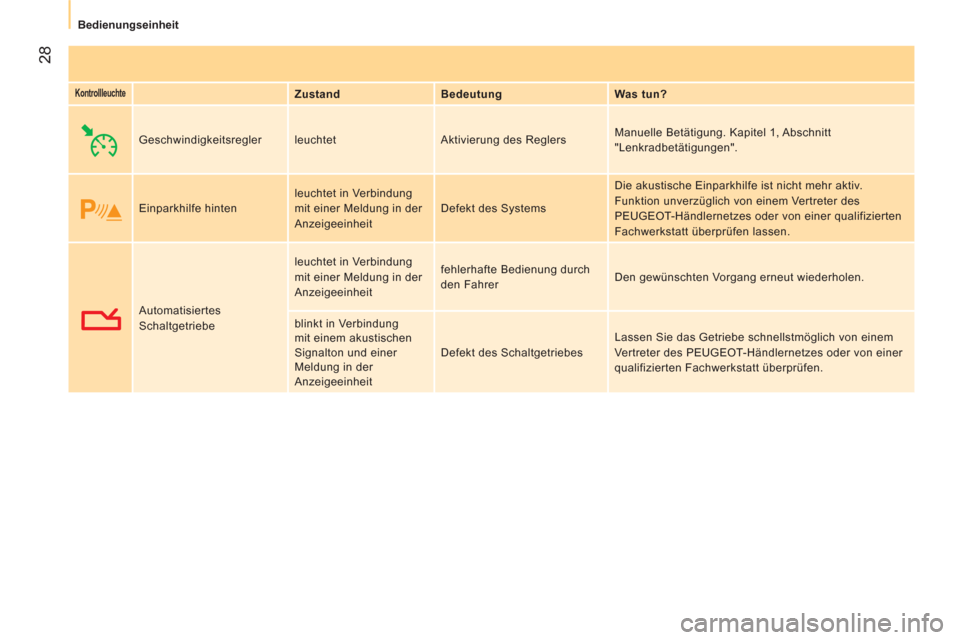

28



Bedienungseinheit



Kontrollleuchte


Zustand
Bedeutung
Was tun?
Geschwindigkeitsregler leuchtet Aktivierung des Reglers Manuelle Betätigung. Kapitel 1, Abschnitt
"Lenkradbetätigungen".
Einparkhilfe hinten leuchtet in Verbindung
mit einer Meldung in der
Anzeigeeinheit Defekt des Systems Die akustische Einparkhilfe ist nicht mehr aktiv.
Funktion unverzüglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen lassen.
Automatisiertes
Schaltgetriebe leuchtet in Verbindung
mit einer Meldung in der
Anzeigeeinheit fehlerhafte Bedienung durch
den Fahrer Den gewünschten Vorgang erneut wiederholen.
blinkt in Verbindung
mit einem akustischen
Signalton und einer
Meldung in der
Anzeigeeinheit Defekt des Schaltgetriebes Lassen Sie das Getriebe schnellstmöglich von einem
Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.

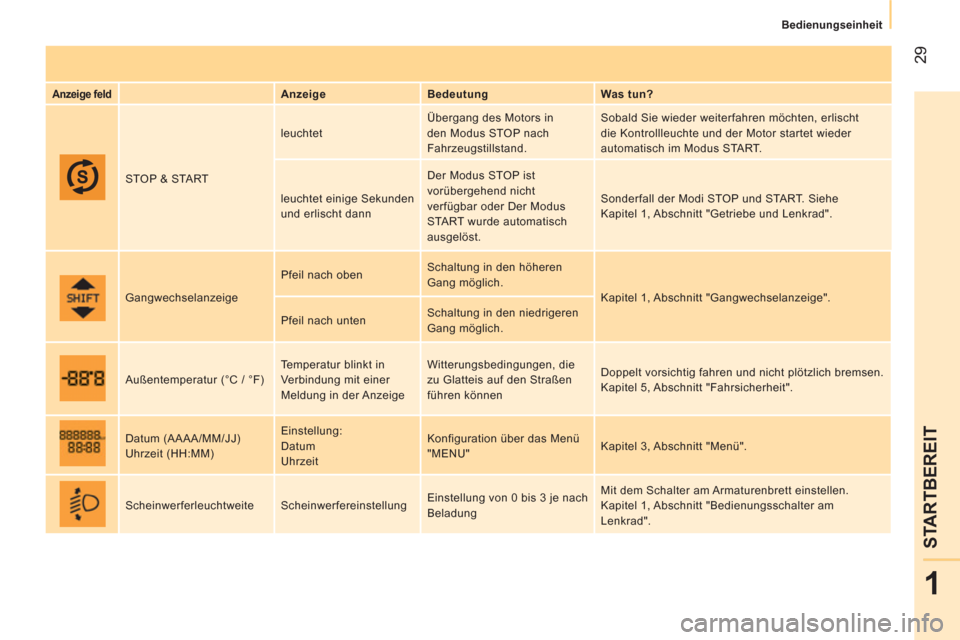

29
1
STARTBEREIT



Bedienungseinheit



Anzeige
feld


Anzeige
Bedeutung
Was tun?
STOP & START leuchtet Übergang des Motors in
den Modus STOP nach
Fahrzeugstillstand. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
leuchtet einige Sekunden
und erlischt dann Der Modus STOP ist
vorübergehend nicht
verfügbar oder Der Modus
START wurde automatisch
ausgelöst. Sonderfall der Modi STOP und START. Siehe
Kapitel 1, Abschnitt "Getriebe und Lenkrad".
Gangwechselanzeige Pfeil nach oben Schaltung in den höheren
Gang möglich.
Kapitel 1, Abschnitt "Gangwechselanzeige".
Pfeil nach unten Schaltung in den niedrigeren
Gang möglich.
Außentemperatur (°C / °F) Temperatur blinkt in
Verbindung mit einer
Meldung in der Anzeige Witterungsbedingungen, die
zu Glatteis auf den Straßen
führen können Doppelt vorsichtig fahren und nicht plötzlich bremsen.
Kapitel 5, Abschnitt "Fahrsicherheit".
Datum (AAAA/MM/JJ)
Uhrzeit (HH:MM) Einstellung:
Datum
Uhrzeit


Konfiguration über das Menü
"MENU" Kapitel 3, Abschnitt "Menü".
Scheinwerferleuchtweite Scheinwerfereinstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Kapitel 1, Abschnitt "Bedienungsschalter am
Lenkrad".

30



Bedienungseinheit


KRAFTSTOFFTANKANZEIGE

Der Kraftstoffstand wird jedesmal geprüft, wenn
der Zündschlüssel auf "Zündung ein" gedreht wird.
Steht die Tankanzeige bei:


- f

(Full - voll),
die Tankkapazität beträgt ca.
45 Liter.

- e

(Empty - leer),
die Reserve ist angebrochen,
die Warnleuchte leuchtet konstant.
Die Reserve beträgt beim ersten Aufleuchten der
Warnleuchte ca. 6 Liter.

KÜHLFLÜSSIGKEITSTEMPERATUR


Der Zeiger steht zwischen c (cold - kalt) und h
(hot - warm):
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder sehr
warmer Witterung kann der Zeiger in die Nähe des
roten Bereichs rücken.
- Lassen Sie, bevor Sie den Füllstand prüfen, den
Motor ca. 15 Minuten abkühlen und füllen Sie
bei Bedarf Flüssigkeit nach. Der Kühlkreislauf
steht unter Druck. Schrauben Sie zur
Vermeidung von Verbrühungen den Verschluss
zunächst nur um zwei Umdrehungen auf, um
den Druck absinken zu lassen.
Sobald der Druck abgesunken ist, prüfen Sie den
Füllstand und entfernen Sie den Verschluss ganz,
um Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. ABGASENTGIFTUNG

EODB (European On Board Diagnosis) ist ein
bordeigenes europäisches Diagnosesystem,
das unter anderem die Normen der für folgende
Schadstoffe zulässigen Emissionen erfüllt:


- CO (Kohlenmonoxid),

- HC (unverbrannte Kohlenwasserstoffe),

- NOx (Stickoxide) oder Partikel, die von
Lambdasonden vor und hinter dem Katalysator
registriert werden.
Näheres dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände". Mehr dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände".
Der Fahrer wird durch das
Blinken dieser speziellen
Warnleuchte im Kombiinstrument
auf Funktionsstörungen dieser
Abgasentgiftungsanlage hingewiesen.
Was tun, wenn der Zeiger in den roten
Bereich eintritt oder die Warnleuchte
aufleuchtet:


- Halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann noch
bis zu ca. 10 Minuten nachlaufen.
