2014 Peugeot Bipper Ръководство за експлоатация (in Bulgarian)

151
7
ВАЖНО Е ДА СЕ ЗНАЕ

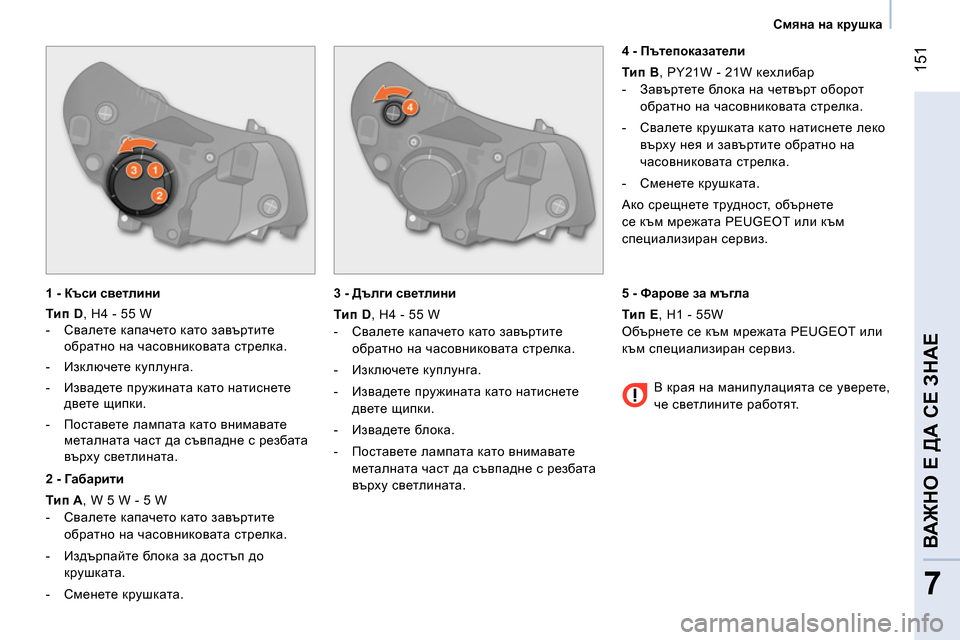

Смяна на крушка



1 - Къси светлини

Тип D
, H4 - 55 W


- Свалете капачето като завъртите
обратно на часовниковата стрелка.

- Изключете куплунга.

- Извадете пружината като натиснете
двете щипки.

- Поставете лампата като внимавате
металната част да съвпадне с резбата
върху светлината.


2 - Габарити

Тип A
, W 5 W - 5 W


- Свалете капачето като
завъртите
обратно на часовниковата стрелка.

- Издърпайте бл ок а за достъп до
крушката.

- Сменете крушката.

3 - Дълги светлини

Тип D
, Н4 - 55 W


- Свалете капачето като завъртите
обратно на часовниковата стрелка.

- Изключете куплунга.

- Извадете пружината като натиснете
двете щипки.

- Извадете бл ок а.

- Поставете лампата
като внимавате
металната част да съвпадне с резбата
върху светлината.

4 - Пътепоказатели

Тип B
, PY21W - 21W кехлибар


- Завъртете бл ок а на четвърт оборот
обратно на часовниковата стрелка.

- Свалете крушката като натиснете леко
върху нея и завъртите обратно на
часовниковата стрелка.

- Сменете крушката.
Ако срещнете трудност, обърнете
се към
мрежата PEUGEOT или към
специализиран сервиз.

В края на манипулацията се уверете,
че светлините работят.

5 - Фарове за мъгла

Тип Е
, H1 - 55W
Обърнете се към мрежата PEUGEOT или
към специализиран сервиз.

152

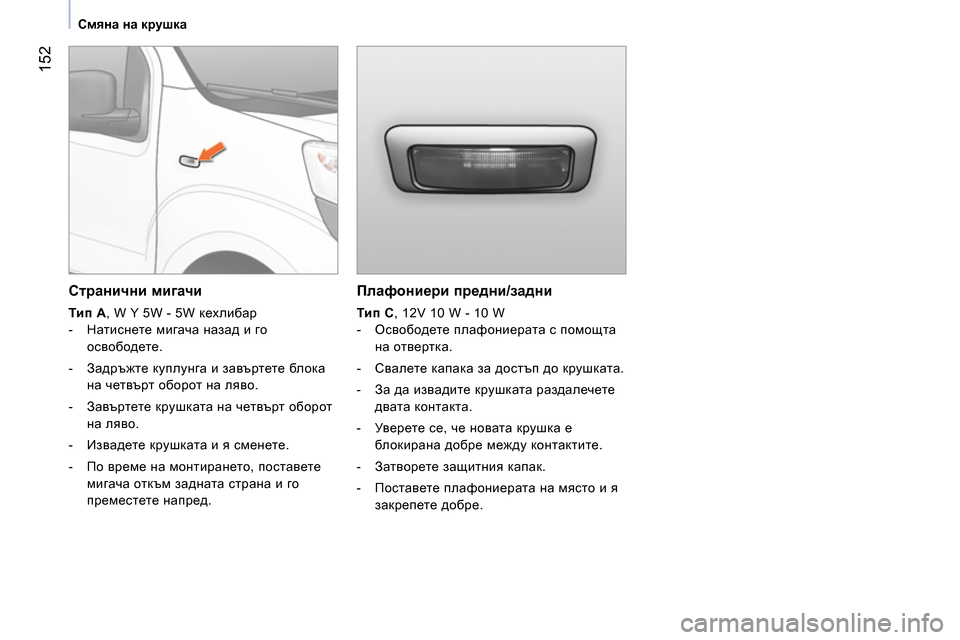

Смяна на крушка




Плафониери предни/задни


Тип С
, 12V 10 W - 10 W


- Освободете плафониерата с помощта
на отвертка.

- Свалете капака за достъп до крушката.

- За да извадите крушката раздалечете
двата контакта.

- Уверете се, че новата крушка е
блокирана добре между контактите.

- Затворете защитния капак.

- Поставете плафониерата на място и я
закрепете добре
.



Странични мигачи


Тип А
, W Y 5W - 5W кехлибар


- Натиснете мигача назад и го
освободете.

- Задръжте куплунга и завъртете бл ок а
на четвърт оборот на ляво.

- Завъртете крушката на четвърт оборот
на ляво.

- Извадете крушката и я сменете.

- По време на монтирането, поставете
мигача откъм задната страна и го
преместете
напред.

153
7
ВАЖНО Е ДА СЕ ЗНАЕ



Смяна на крушка

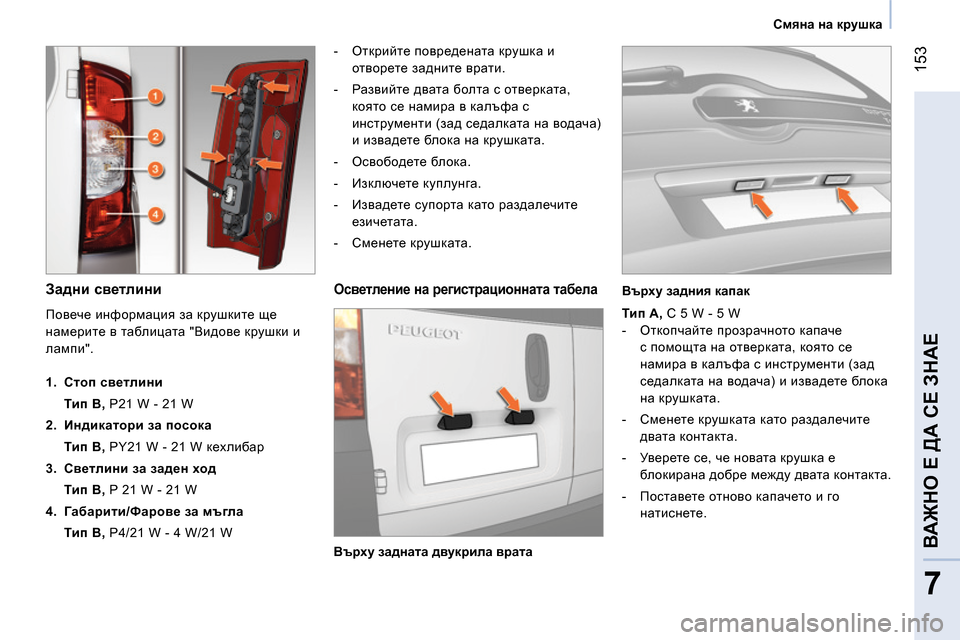

Задни светлини




- Открийте повредената крушка и
отворете задните врати.

- Развийте двата болта с отверката,
която се намира в калъфа с
инструменти (зад седалката на водача)
и извадете бл ок а на крушката.

- Освободете бл ок а.

- Изключете куплунга.

- Извадете супорта като раздалечите
езичетата.

- Сменете крушката.


Осветление на регистрационната табела


Тип A,
C 5 W - 5 W


- Откопчайте прозрачното капаче
с помощта на отверката, която се
намира в калъфа с инструменти (зад
седалката на водача) и извадете бл ок а
на крушката.

- Сменете крушката като раздалечите
двата контакта.

- Уверете се, че новата крушка е
блокирана добре между двата контакта.

- Поставете отново капачето
и го
натиснете.
Повече информация за крушките ще
намерите в таблицата "Видове крушки и
лампи".


1.
Стоп светлини
Тип B,
P21 W - 21 W

2.
Индикатори за посока
Тип B,
PY21 W - 21 W кехлибар

3.
Светлини за заден ход
Тип B,
P 21 W - 21 W

4.
Габарити
/ Фарове за мъгла
Тип В,
Р4/21 W - 4 W/21 W


Върху задната двукрила врата

Върху задния капак

154

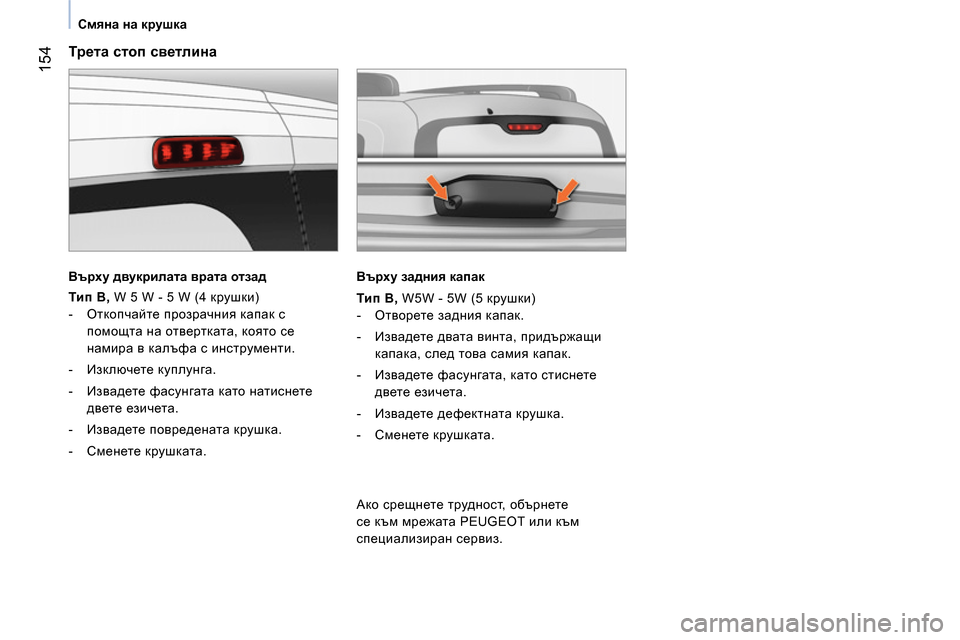

Смяна на крушка




Трета стоп светлина


Върху двукрилата врата отзад



Тип В,
W 5 W - 5 W (4 крушки)


- Откопчайте прозрачния капак с
помощта на отвертката, която се
намира в калъфа с инструменти.

- Изключете куплунга.

- Извадете фасунгата като натиснете
двете езичета.

- Извадете повредената крушка.

- Сменете крушката.

Върху задния капак

Тип B,
W5W - 5W (5 крушки)


- Отворете задния капак.

- Извадете двата винта, придържащи
капака, след това самия капак.

- Извадете фасунгата, като стиснете
двете езичета.

- Извадете дефектната крушка.

- Сменете крушката.


Ако срещнете трудност, обърнете
се към мрежата PEUGEOT или към
специализиран сервиз.

155
7
ВАЖНО Е ДА СЕ ЗНАЕ

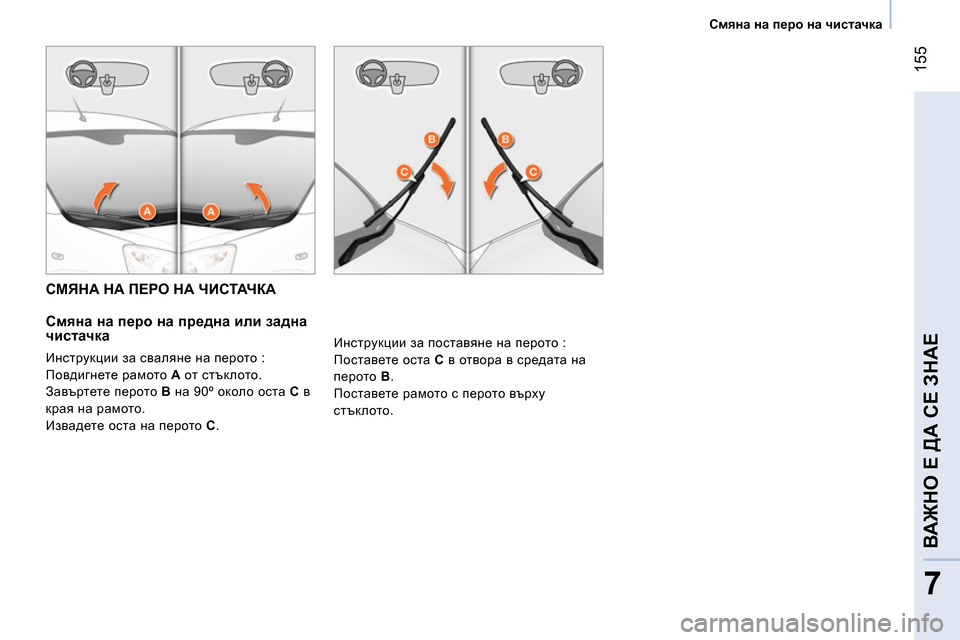

Смяна на перо на чистачка





СМЯНА НА ПЕРО НА ЧИСТАЧКА

Смяна на перо на предна или задна
чистачка

Инструкции за сваляне на перото :
Повдигнете рамото А
от стъклото.
Завъртете перото В
на 90º около оста С
в
края на рамото.
Извадете оста на перото C
. Инструкции за поставяне на перото :
Поставете оста С
в отвора в средата на
перото В
.
Поставете рамото с перото върху
стъклото.

156

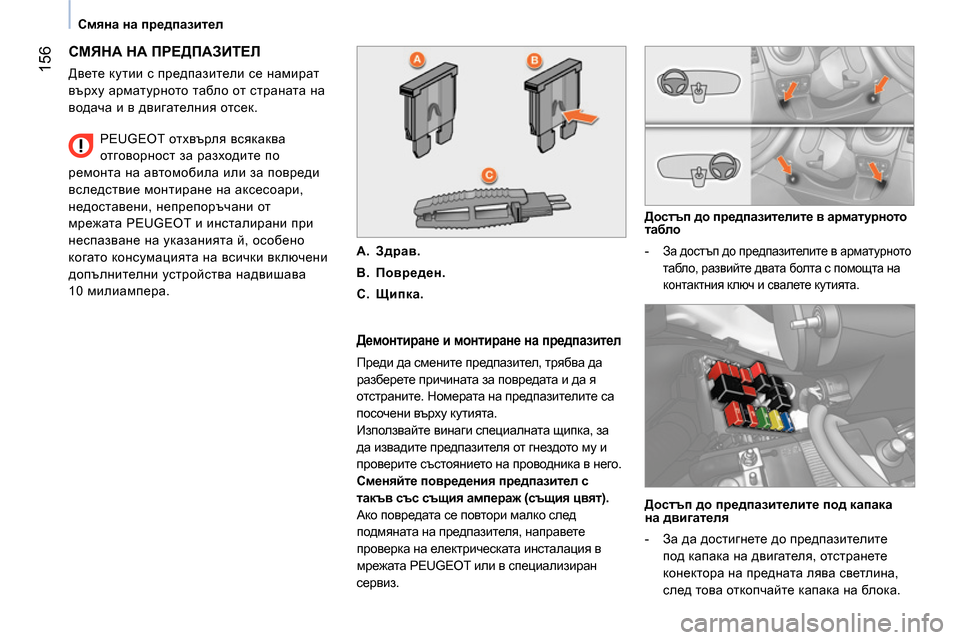

Смяна на предпазител



СМЯНА НА ПРЕДПАЗИТЕЛ

Двете кутии с предпазители се намират
върху арматурното табло от страната на
водача и в двигателния отсек.


Демонтиране и монтиране на предпазител

Преди да смените предпазител, трябва да
разберете причината за повредата и да я
отстраните. Номерата на предпазителите са
посочени върху кутията.
Използвайте винаги специалната щипка, за
да извадите предпазителя от гнездото му и
проверите състоянието на проводника в него.

Сменяйте повредения предпазител с
такъв със същия ампераж (същия цвят).

Ако повредата се повтори малко след
подмяната на предпазителя, направете
проверка на електрическата инсталация в
мрежата PEUGEOT или в специализиран
сервиз.
Достъп до предпазителите в арматурното
табло


-
За достъп до предпазителите в арматурното
табло, развийте двата болта с помощта на
контактния ключ и свалете кутията.


PEUGEOT отхвърля всякаква
отговорност за разходите по
ремонта на автомобила или за повреди
вследствие монтиране на аксесоари,
недоставени, непрепоръчани от
мрежата PEUGEOT и инсталирани при
неспазване на указанията й, особено
когато консумацията на всички включени
допълнителни устройства надвишава
10 милиампера.

A.
Здрав.

B.
Повреден.

C.
Щипка.


Достъп до
предпазителите под капака
на двигателя


- За да достигнете до предпазителите
под капака на двигателя, отстранете
конектора на предната лява светлина,
след това откопчайте капака на бл ок а.

157
7
ВАЖНО Е ДА СЕ ЗНАЕ



Смяна на предпазител

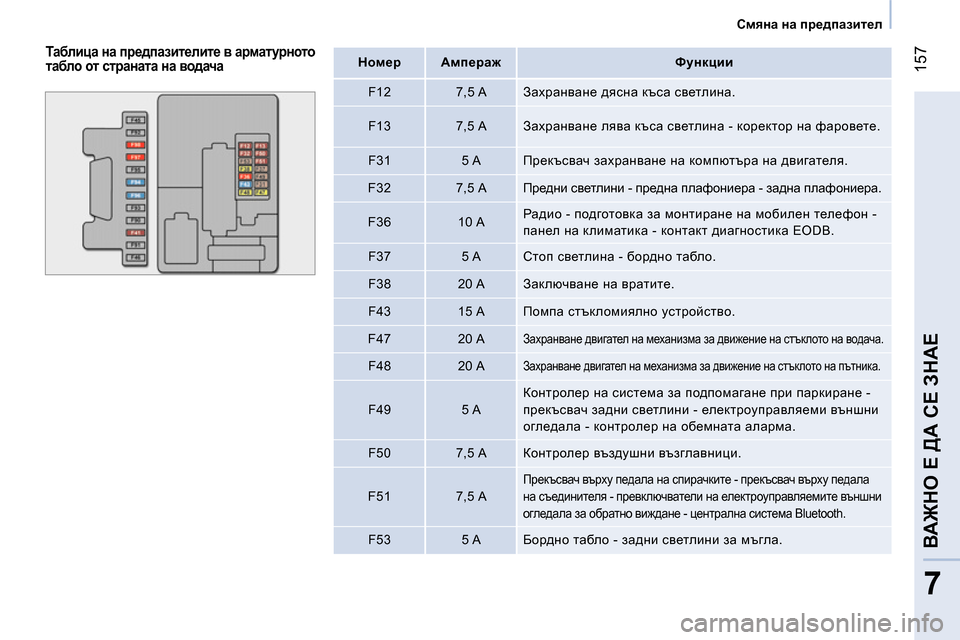

Таблица на предпазителите в арматурното
табло от страната на водача


Номер


Ампераж


Функции


F12
7,5 A Захранване дясна къса светлина.

F13
7,5 A Захранване лява къса светлина - коректор на фаровете.

F31
5 A Прекъсвач захранване на компютъра на двигателя.

F32
7,5 A Предни светлини - предна плафониера - задна плафониера.

F36
10 A Радио - подготовка за монтиране на мобилен телефон -
панел на климатика -
контакт диагностика EODB.

F37
5 A Стоп светлина - бордно табло.

F38
20 A Заключване на вратите.

F43
15 A Помпа стъкломиялно устройство.

F47
20 A

Захранване двигател на механизма за движение на стъклото на водача.


F48
20 A
Захранване двигател на механизма за движение на стъклото на пътника.


F49
5 A Контролер на система за подпомагане при паркиране -
прекъсвач задни светлини - електроуправляеми външни
огледала - контролер на обемната аларма.

F50
7,5 A Контролер въздушни възглавници.

F51
7,5 A

Прекъсвач върху педала на спирачките - прекъсвач върху педала
на съединителя - превключватели на електроуправляемите външни
огледала за обратно виждане - централна система Bluetooth.


F53
5 A Бордно табло - задни светлини за мъгла.

158

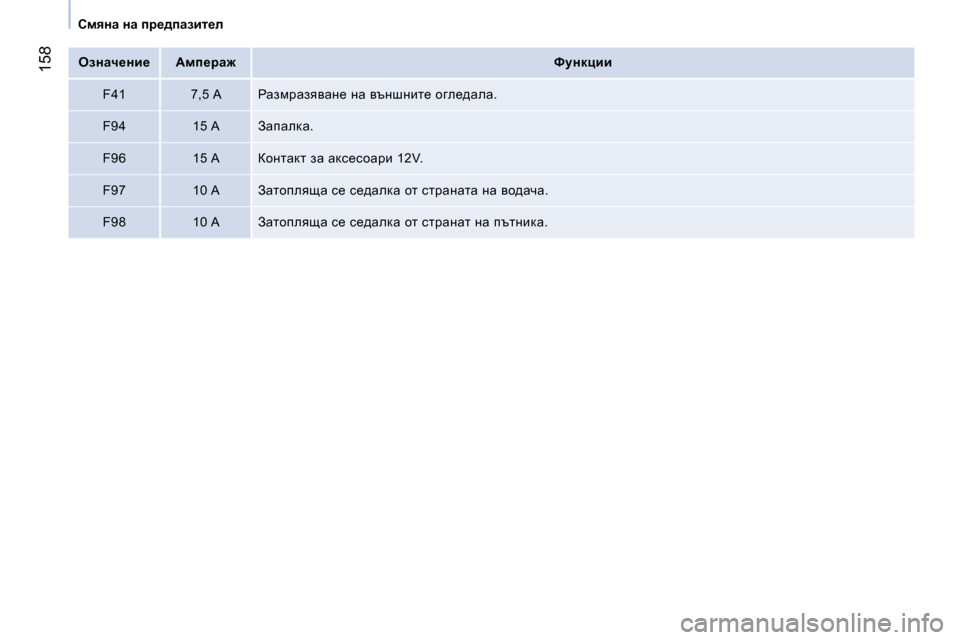

Смяна на предпазител




Означение



Ампераж


Функции


F41
7,5 A Размразяване на външните огледала.

F94
15 A Запалка.

F96
15 A Контакт за аксесоари 12V.

F97
10 A Затопляща се седалка от страната на водача.

F98
10 A Затопляща се седалка от странат на пътника.
