2014 Peugeot 508 Hybrid ESP

183
508_es_Chap07_securite_ed02-2014

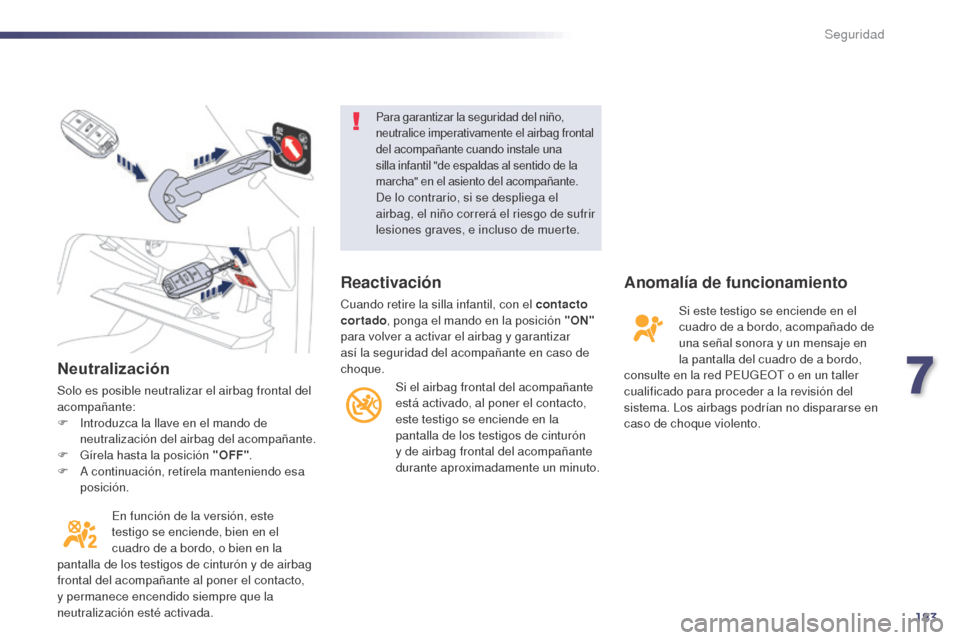

Neutralización
Solo es posible neutralizar el airbag frontal del
acompañante:
F
I
ntroduzca la llave en el mando de
neutralización del airbag del acompañante.
F

G
írela hasta la posición "OFF" .
F

A c
ontinuación, retírela manteniendo esa
posición.
En función de la versión, este
testigo se enciende, bien en el
cuadro de a bordo, o bien en la
pantalla de los testigos de cinturón y de airbag
frontal del acompañante al poner el contacto,
y permanece encendido siempre que la
neutralización esté activada.
Para garantizar la seguridad del niño,
neutralice imperativamente el airbag frontal
del acompañante cuando instale una
silla infantil "de espaldas al sentido de la
marcha" en el asiento del acompañante.
De lo contrario, si se despliega el
airbag, el niño correrá el riesgo de sufrir
lesiones graves, e incluso de muerte.
Reactivación
Cuando retire la silla infantil, con el contacto
cortado , ponga el mando en la posición "ON"
para volver a activar el airbag y garantizar
así la seguridad del acompañante en caso de
choque.
S

i el airbag frontal del acompañante
está activado, al poner el contacto,
este testigo se enciende en la
pantalla de los testigos de cinturón
y de airbag frontal del acompañante
durante aproximadamente un minuto.
Anomalía de funcionamiento
Si este testigo se enciende en el
cuadro de a bordo, acompañado de
una señal sonora y un mensaje en
la pantalla del cuadro de a bordo,
consulte en la red PEUGEOT o en un taller
cualificado para proceder a la revisión del
sistema. Los airbags podrían no dispararse en
caso de choque violento.
7
Seguridad

184
508_es_Chap07_securite_ed02-2014

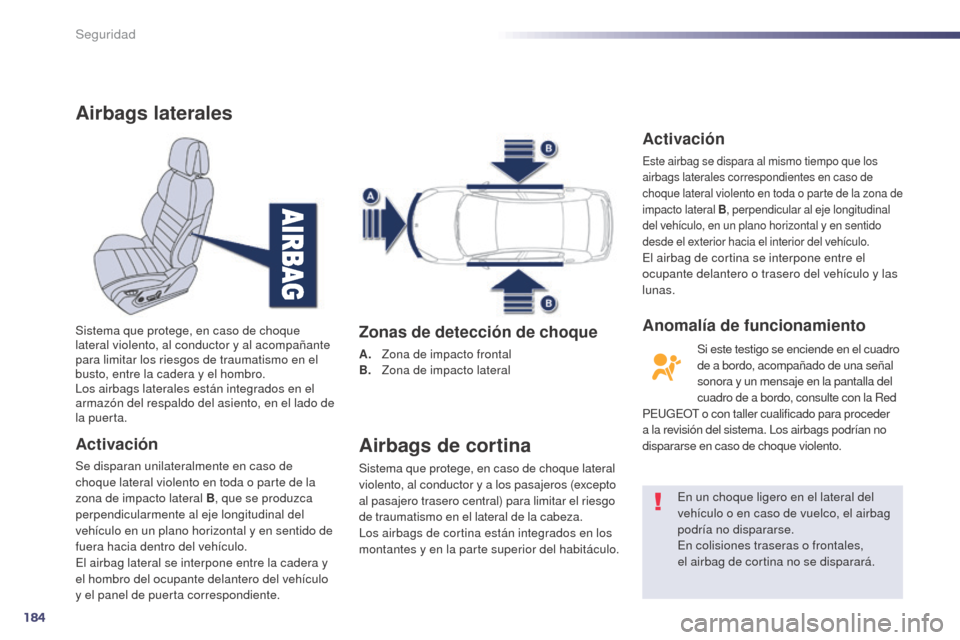

Airbags laterales
Activación
Se disparan unilateralmente en caso de
choque lateral violento en toda o parte de la
zona de impacto lateral B, que se produzca
perpendicularmente al eje longitudinal del
vehículo en un plano horizontal y en sentido de
fuera hacia dentro del vehículo.
El airbag lateral se interpone entre la cadera y
el hombro del ocupante delantero del vehículo
y el panel de puerta correspondiente. Sistema que protege, en caso de choque
lateral violento, al conductor y al acompañante
para limitar los riesgos de traumatismo en el
busto, entre la cadera y el hombro.
Los airbags laterales están integrados en el
armazón del respaldo del asiento, en el lado de
la puerta.
Zonas de detección de choque
A. Zona de impacto frontal
B. Zona de impacto lateral
Airbags de cortina
Sistema que protege, en caso de choque lateral
violento, al conductor y a los pasajeros (excepto
al pasajero trasero central) para limitar el riesgo
de traumatismo en el lateral de la cabeza.
Los airbags de cortina están integrados en los
montantes y en la parte superior del habitáculo. En un choque ligero en el lateral del
vehículo o en caso de vuelco, el airbag
podría no dispararse.
En colisiones traseras o frontales,
el airbag de cortina no se disparará.
Activación
Este airbag se dispara al mismo tiempo que los
airbags laterales correspondientes en caso de
choque lateral violento en toda o parte de la zona de
impacto lateral B
, perpendicular al eje longitudinal
del vehículo, en un plano horizontal y en sentido
desde el exterior hacia el interior del vehículo.
El airbag de cortina se interpone entre el
ocupante delantero o trasero del vehículo y las
lunas.
Si este testigo se enciende en el cuadro
de a bordo, acompañado de una señal
sonora y un mensaje en la pantalla del
cuadro de a bordo, consulte con la Red
PEUGEOT o con taller cualificado para proceder
a la revisión del sistema. Los airbags podrían no
dispararse en caso de choque violento.
Anomalía de funcionamiento
Seguridad

185
508_es_Chap07_securite_ed02-2014

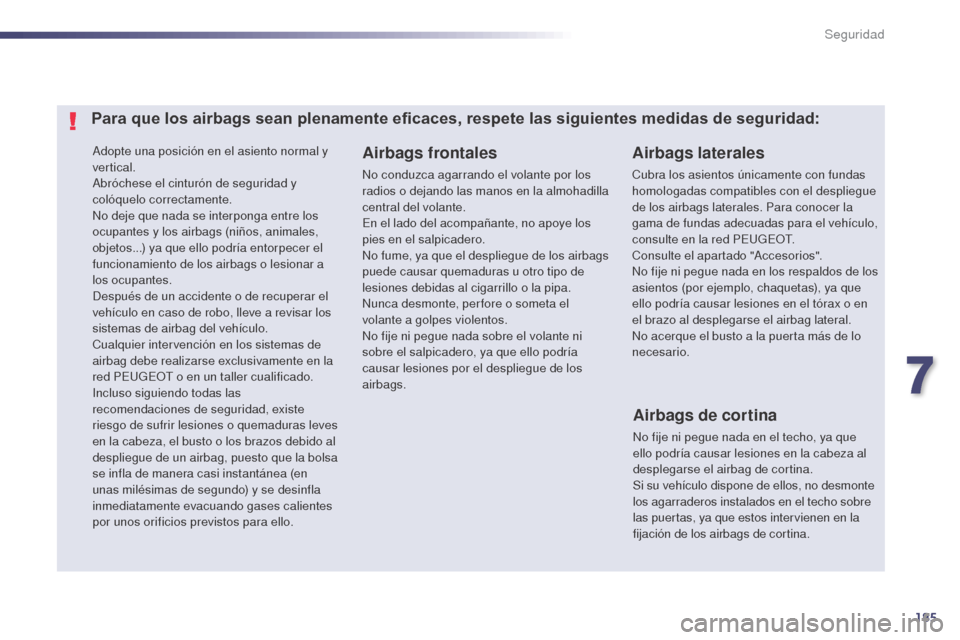

Adopte una posición en el asiento normal y
vertical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga entre los
ocupantes y los airbags (niños, animales,
objetos...) ya que ello podría entorpecer el
funcionamiento de los airbags o lesionar a
los ocupantes.
Después de un accidente o de recuperar el
vehículo en caso de robo, lleve a revisar los
sistemas de airbag del vehículo.
Cualquier intervención en los sistemas de
airbag debe realizarse exclusivamente en la
red PEUGEOT o en un taller cualificado.
Incluso siguiendo todas las
recomendaciones de seguridad, existe
riesgo de sufrir lesiones o quemaduras leves
en la cabeza, el busto o los brazos debido al
despliegue de un airbag, puesto que la bolsa
se infla de manera casi instantánea (en
unas milésimas de segundo) y se desinfla
inmediatamente evacuando gases calientes
por unos orificios previstos para ello.Airbags laterales
Cubra los asientos únicamente con fundas
homologadas compatibles con el despliegue
de los airbags laterales. Para conocer la
gama de fundas adecuadas para el vehículo,
consulte en la red PEUGEOT.
Consulte el apartado "Accesorios".
No fije ni pegue nada en los respaldos de los
asientos (por ejemplo, chaquetas), ya que
ello podría causar lesiones en el tórax o en
el brazo al desplegarse el airbag lateral.
No acerque el busto a la puerta más de lo
necesario.
Airbags frontales
No conduzca agarrando el volante por los
radios o dejando las manos en la almohadilla
central del volante.
En el lado del acompañante, no apoye los
pies en el salpicadero.
No fume, ya que el despliegue de los airbags
puede causar quemaduras u otro tipo de
lesiones debidas al cigarrillo o la pipa.
Nunca desmonte, per fore o someta el
volante a golpes violentos.
No fije ni pegue nada sobre el volante ni
sobre el salpicadero, ya que ello podría
causar lesiones por el despliegue de los
airbags.
Para que los airbags sean plenamente eficaces, respete las siguientes medidas de seguridad:Airbags de cortina
No fije ni pegue nada en el techo, ya que
ello podría causar lesiones en la cabeza al
desplegarse el airbag de cortina.
Si su vehículo dispone de ellos, no desmonte
los agarraderos instalados en el techo sobre
las puertas, ya que estos intervienen en la
fijación de los airbags de cortina.
7
Seguridad

186
508_es_Chap08_info-pratiques_ed02-2014
Información práctica

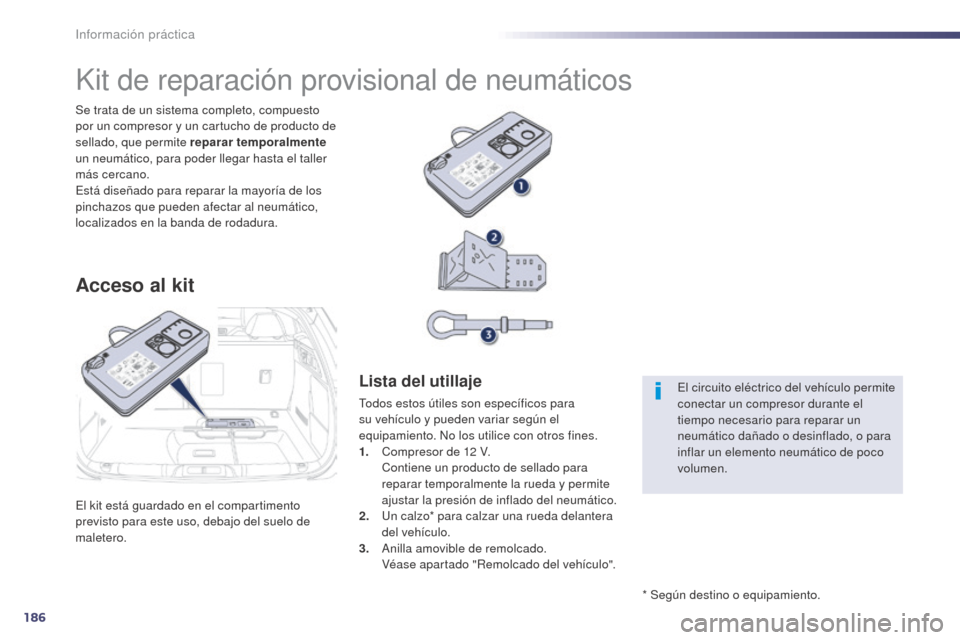

El kit está guardado en el compartimento
previsto para este uso, debajo del suelo de
maletero. Se trata de un sistema completo, compuesto
por un compresor y un cartucho de producto de
sellado, que permite reparar temporalmente
un neumático, para poder llegar hasta el taller
más cercano.
Está diseñado para reparar la mayoría de los
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura.
Kit de reparación provisional de neumáticos
Acceso al kit
Lista del utillaje
Todos estos útiles son específicos para
su vehículo y pueden variar según el
equipamiento. No los utilice con otros fines.
1.
C

ompresor de 12 V.
C

ontiene un producto de sellado para
reparar temporalmente la rueda y permite
ajustar la presión de inflado del neumático.
2.
U

n calzo* para calzar una rueda delantera
del vehículo.
3.
A

nilla amovible de remolcado.
V

éase apartado "Remolcado del vehículo". * Según destino o equipamiento.El circuito eléctrico del vehículo permite
conectar un compresor durante el
tiempo necesario para reparar un
neumático dañado o desinflado, o para
inflar un elemento neumático de poco
volumen.

188
508_es_Chap08_info-pratiques_ed02-2014
Procedimiento de reparación
1. SelladoF Desenrolle completamente el tubo blanco G.F Desenrosque el tapón del tubo blanco.
F
A cople el tubo blanco a la válvula del
neumático que desea reparar. F

C
onecte la toma eléctrica del compresor a
la toma de 12 V del vehículo.
F A rranque el vehículo y deje el motor en
marcha.
Tenga cuidado, este producto es nocivo
en caso de ingestión (contiene etilenglicol,
colofonia, etc.) e irritante para los ojos.
Mantenga este producto fuera del
alcance de los niños.
Evite retirar cualquier cuerpo extraño
que haya penetrado en el neumático.
No ponga en marcha el compresor
antes de haber acoplado el tubo blanco
a la válvula del neumático: el producto
de sellado se esparciría por el exterior.
F
C
orte el contacto.
F

G

ire el selector A hasta la posición
"Reparación".
F

C

ompruebe que el interruptor B
esté en la posición "O" .
Información práctica

189
508_es_Chap08_info-pratiques_ed02-2014
Si al cabo de entre cinco y siete
minutos, el neumático no alcanza la
presión indicada, significa que no
puede repararse. Contacte con la red
PEUGEOT o con un taller cualificado
para proceder al remolcado del
vehículo.

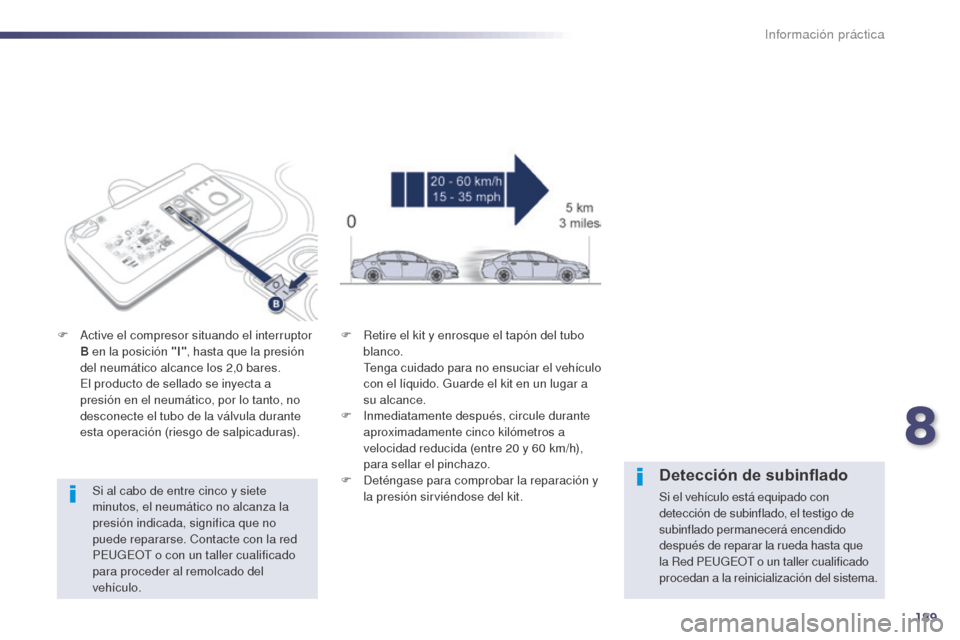

F

A

ctive el compresor situando el interruptor
B en la posición "I" , hasta que la presión
del neumático alcance los 2,0 bares.
E

l producto de sellado se inyecta a
presión en el neumático, por lo tanto, no
desconecte el tubo de la válvula durante
esta operación (riesgo de salpicaduras). F
R
etire el kit y enrosque el tapón del tubo
blanco.
T
enga cuidado para no ensuciar el vehículo
con el líquido. Guarde el kit en un lugar a
su alcance.
F
In
mediatamente después, circule durante
aproximadamente cinco kilómetros a
velocidad reducida (entre 20 y 60 km/h),
para sellar el pinchazo.
F D eténgase para comprobar la reparación y
la presión sirviéndose del kit.Detección de subinflado
Si el vehículo está equipado con
detección de subinflado, el testigo de
subinflado permanecerá encendido
después de reparar la rueda hasta que
la Red PEUGEOT o un taller cualificado
procedan a la reinicialización del sistema.
8
Información práctica

190
508_es_Chap08_info-pratiques_ed02-2014

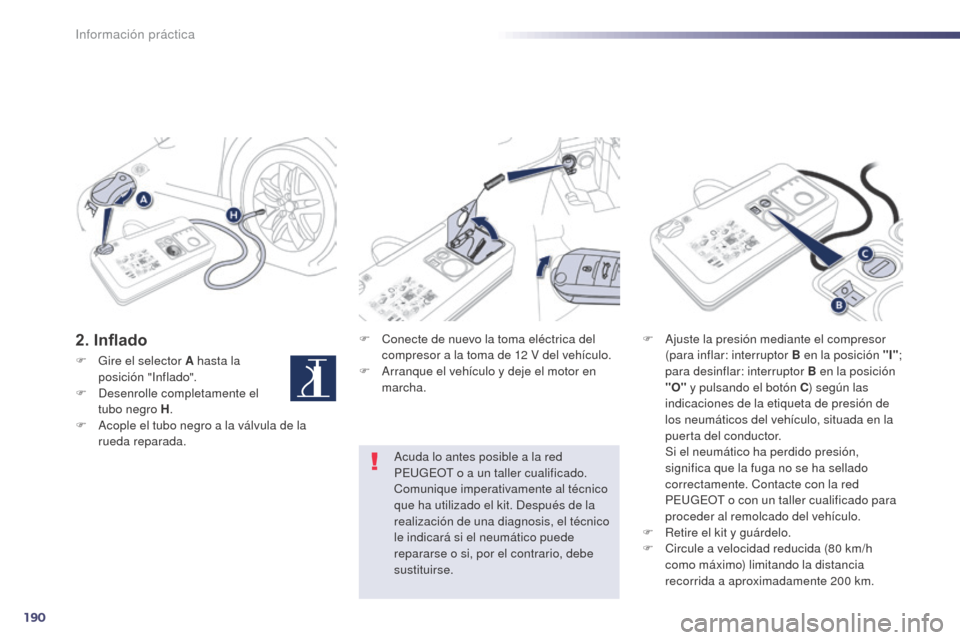

2. InfladoF Conecte de nuevo la toma eléctrica del compresor a la toma de 12 V del vehículo.
F

A
rranque el vehículo y deje el motor en
marcha. F
A juste la presión mediante el compresor
(para inflar: interruptor B en la posición "I" ;
para desinflar: interruptor B en la posición
"O" y pulsando el botón C ) según las
indicaciones de la etiqueta de presión de
los neumáticos del vehículo, situada en la
puerta del conductor.
S

i el neumático ha perdido presión,
significa que la fuga no se ha sellado
correctamente. Contacte con la red
PEUGEOT o con un taller cualificado para
proceder al remolcado del vehículo.
F

R
etire el kit y guárdelo.
F

C
ircule a velocidad reducida (80 km/h
como máximo) limitando la distancia
recorrida a aproximadamente 200
km.
Acuda lo antes posible a la red
PEUGEOT o a un taller cualificado.
Comunique imperativamente al técnico
que ha utilizado el kit. Después de la
realización de una diagnosis, el técnico
le indicará si el neumático puede
repararse o si, por el contrario, debe
sustituirse.
F

G

ire el selector A hasta la
posición "Inflado".
F

D

esenrolle completamente el
tubo negro H .
F

A

cople el tubo negro a la válvula de la
rueda reparada.
Información práctica

191
508_es_Chap08_info-pratiques_ed02-2014

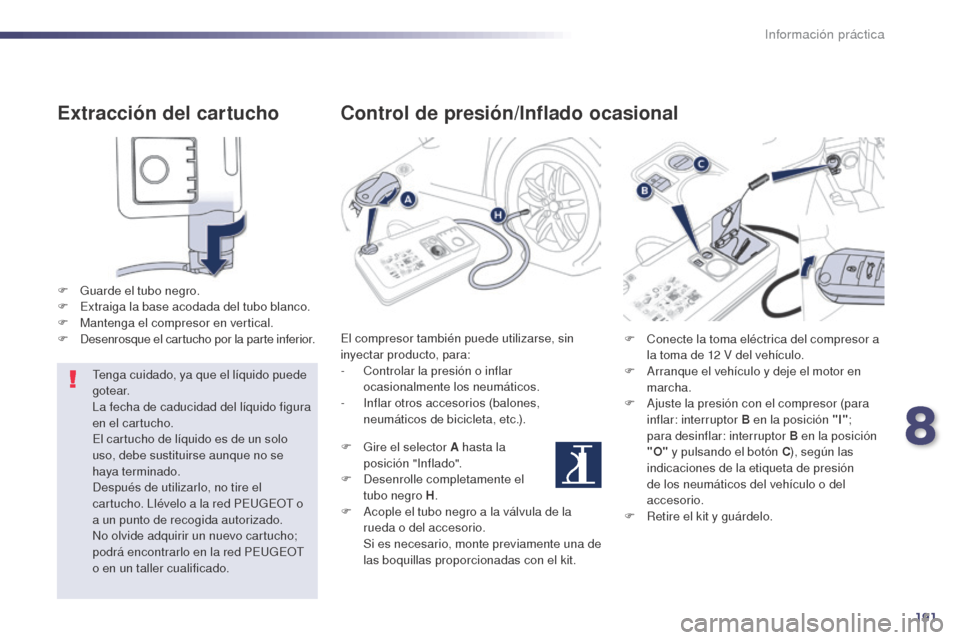

Extracción del cartucho
F Guarde el tubo negro.
F E xtraiga la base acodada del tubo blanco.
F

M
antenga el compresor en vertical.
F

D
esenrosque el cartucho por la parte inferior.Tenga cuidado, ya que el líquido puede
gotear.
La fecha de caducidad del líquido figura
en el cartucho.
El cartucho de líquido es de un solo
uso, debe sustituirse aunque no se
haya terminado.
Después de utilizarlo, no tire el
cartucho. Llévelo a la red PEUGEOT o
a un punto de recogida autorizado.
No olvide adquirir un nuevo cartucho;
podrá encontrarlo en la red PEUGEOT
o en un taller cualificado.
Control de presión/Inflado ocasional
El compresor también puede utilizarse, sin
inyectar producto, para:
-
C
ontrolar la presión o inflar
ocasionalmente los neumáticos.
-

I
nflar otros accesorios (balones,
neumáticos de bicicleta, etc.).
F

G
ire el selector A hasta la
posición "Inflado".
F

D
esenrolle completamente el
tubo negro H .
F

A
cople el tubo negro a la válvula de la
rueda o del accesorio.
S

i es necesario, monte previamente una de
las boquillas proporcionadas con el kit. F
C onecte la toma eléctrica del compresor a
la toma de 12
V del vehículo.
F

A
rranque el vehículo y deje el motor en
marcha.
F

A
juste la presión con el compresor (para
inflar: interruptor B en la posición "I" ;
para desinflar: interruptor B en la posición
"O" y pulsando el botón C ), según las
indicaciones de la etiqueta de presión
de los neumáticos del vehículo o del
accesorio.
F

R
etire el kit y guárdelo.
8
Información práctica
