2014 Peugeot 508 Ägarmanual (in Swedish)

8
199
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

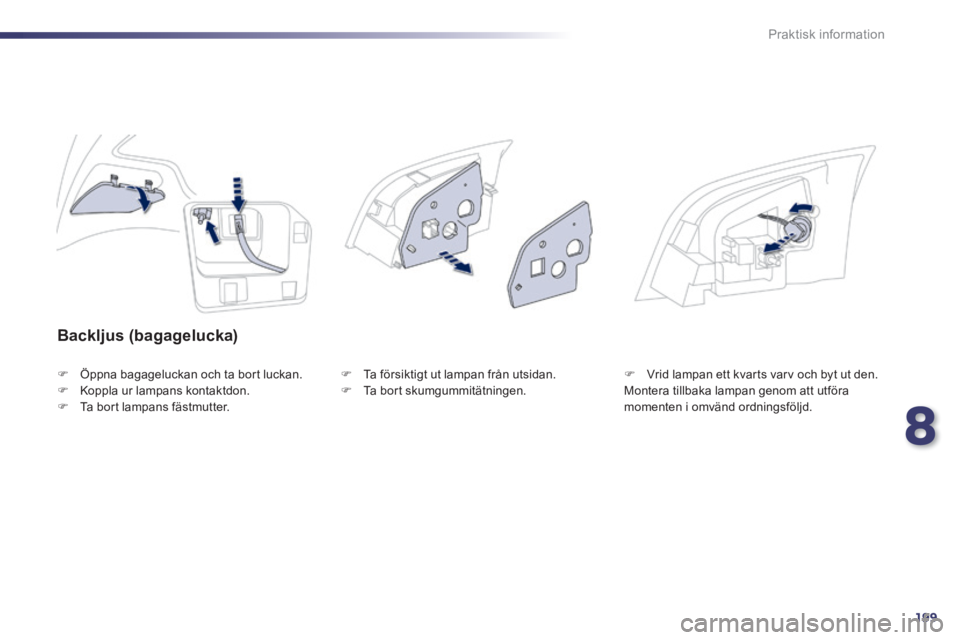

Backljus (bagagelucka)
 Öppna bagageluckan och ta bort luckan.  Koppla ur lampans kontaktdon.  Ta bort lampans fästmutter.
 Ta försiktigt ut lampan från utsidan.  Ta bort skumgummitätningen.  Vrid lampan ett kvarts varv och byt ut den. Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.

200
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014
Tredje bromsljuset (lysdioder)
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Nummerplåtsbelysning
 För in en liten skruvmejsel i ett av de yttre hålen i det genomskinliga locket.  Tryck den utåt för att få loss det.  Koppla ur kontaktdonet.  Ta bort det genomskinliga locket.  Ta loss lampan och byt ut den.

8
201
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

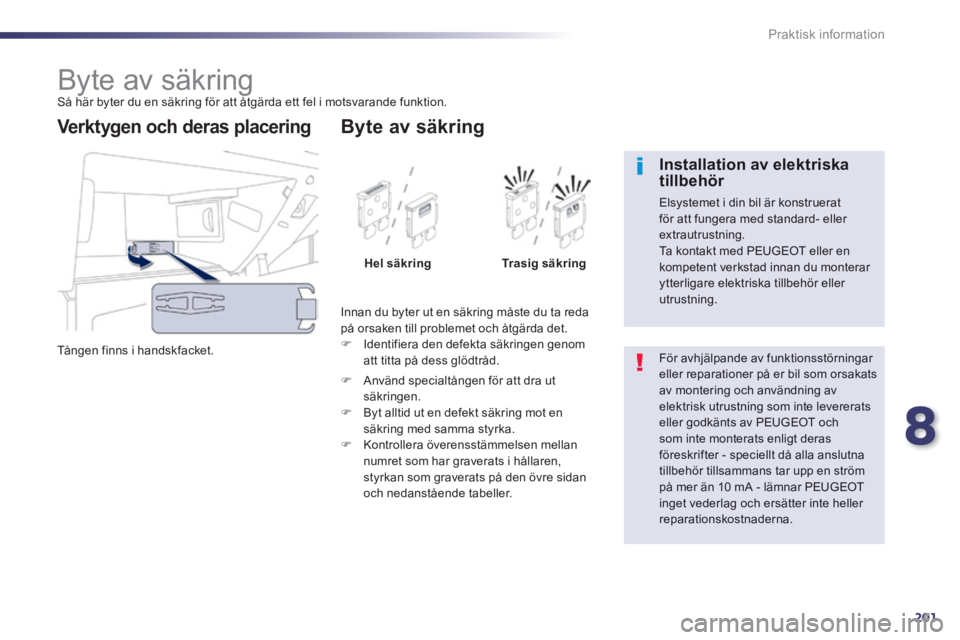

Byte av säkring Så här byter du en säkring för att åtgärda ett fel i motsvarande funktion.
Tången finns i handskfacket.
Verktygen och deras placering
Innan du byter ut en säkring måste du ta reda på orsaken till problemet och åtgärda det.  Identifiera den defekta säkringen genom att titta på dess glödtråd.
Byte av säkring
Hel säkringTrasig säkring
 Använd specialtången för att dra ut säkringen.  Byt alltid ut en defekt säkring mot en säkring med samma styrka.  Kontrollera överensstämmelsen mellan numret som har graverats i hållaren, styrkan som graverats på den övre sidan och nedanstående tabeller.
För avhjälpande av funktionsstörningar eller reparationer på er bil som orsakats av montering och användning av elektrisk utrustning som inte levererats eller godkänts av PEUGEOT och
som inte monterats enligt deras föreskrifter - speciellt då alla anslutna tillbehör tillsammans tar upp en ström på mer än 10 mA - lämnar PEUGEOT inget vederlag och ersätter inte heller reparationskostnaderna.
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att fungera med standard- eller extrautrustning. Ta kontakt med PEUGEOT eller en kompetent verkstad innan du monterar ytterligare elektriska tillbehör eller utrustning.

202
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014

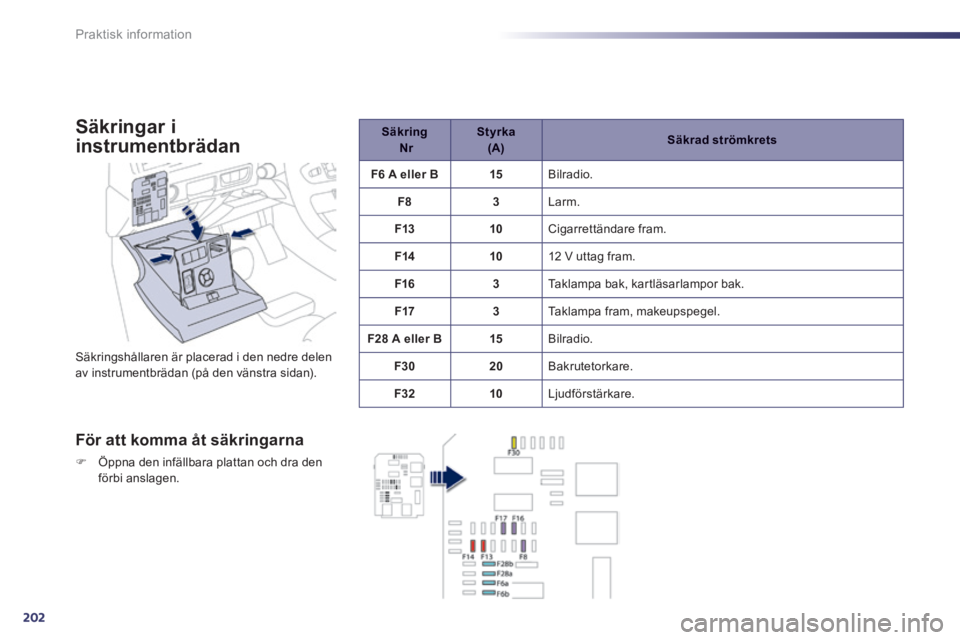

Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (på den vänstra sidan).
För att komma åt säkringarna
 Öppna den infällbara plattan och dra den förbi anslagen.
Säkring NrStyrka (A) Säkrad strömkrets
F6 A eller B15 Bilradio.
F83 Larm.
F1310 Cigarrettändare fram.
F1410 12 V uttag fram.
F163 Taklampa bak, kartläsarlampor bak.
F173 Taklampa fram, makeupspegel.
F28 A eller B15 Bilradio.
F3020 Bakrutetorkare.
F3210 Ljudförstärkare.

8
203
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014
Säkring Nr Styrka (A) Säkrad strömkrets
F315 Förarens reglagepanel för fönsterhissar, 12 V uttag baksäten.
F415 12 V uttag bagageutrymme.
F530 Fönsterhiss bak med pulskoppling.
F630 Fönsterhiss fram med pulskoppling.
F1120 Styrbox för bogsering.
F1220 Ljudförstärkare.
F1520 Gardin för panoramataket (SW).
F165 Förarens reglagepanel för fönsterhissar.
Säkringar bakom
handskfacket

204
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014
Säkringar i motorrummet
För att komma åt säkringarna
 Ta loss locket.  Byt ut säkringen (se motsvarande avsnitt).  Efter byte bör du stänga locket mycket omsorgsfullt, för att säkra säkringshållarens täthet.
Säkring Nr Styrka (A) Säkrad strömkrets
F20 15 Pump för vindrute- och bakrutespolare.
F21 20 Pump för strålkastarspolare.
F22 15 Signalhorn.
F23 15 Helljus, höger.
F24 15 Helljus, vänster.
F27 5 Skydd för det vänstra ljuset.
F28 5 Skydd för det högra ljuset. Säkringshållaren har placerats i motorrummet i närheten av batteriet.

8
205
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014
12 V-batteri Tillvägagångssätt vid omladdning av ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri.
En bil försedd med denna dekal har ett 12-volts blybatteri med specifika egenskaper och specifikationer. Byte eller urkoppling måste göras på en PEUGEOT-verkstad eller en annan kvalificerad verkstad. Om dessa föreskrifter inte följs riskerar batteriets livslängd att förkortas.
Efter återmontering av batteriet kommer Stop & Start-systemet inte att vara aktivt förrän efter några timmar. Denna tid beror på klimatförhållandena och batteriets laddning (upp till ca 8 timmar).
Batteriet är placerat i motorrummet. Gör så här :  öppna motorhuven,  ta bort plastlocket för att komma åt de två klämmorna,  snäpp loss säkringsboxen för att få ut batteriet, om det är nödvändigt.
Komma åt batteriet
 Lyft upp låsplattan D maximalt för att låsa upp kabelskon E .
Urkoppling av pluspolen (+)
Återanslutning av pluspolen (+)
 Placera kabelns öppna klämma E på batteriets pluspol.  Tryck vertikalt på klämman E så att den ligger ordentligt an mot batteriet.  Lås klämman genom att föra styrklacken åt sidan och därefter fälla ner låsplattan D .
Tryck inte för hårt på plattan, eftersom det blir omöjligt att låsa om klämman är felplacerad. Börja vid behov om från början.

206
Praktisk information
508_sv_Chap08_info pratiques_ed01-2014
 Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A och sedan till pluspolen (+) på hjälpbatteriet B .
Starta motorn med hjälp
av ett annat batteri
 Koppla vid behov ur bilens batteri.  Följ de instruktioner som laddarens tillverkare har lämnat.  Anslut batteriet på nytt. Börja med minuspolen (-).  Kontrollera att klämmorna och kabelskorna är rena. Om de är täckta av sulfat (vitaktig eller grönaktig beläggning), måste de rengöras.
Ladda batteriet med hjälp
av en batteriladdare
Uppladdning av Stop & Start-batteriet kräver ingen urkoppling.
 Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B .  Anslut den andra änden av den gröna eller den svarta kabeln till jordpunkten C på bilen (motor fäste).  Starta motorn och låt den vara i gång.  Vänta tills motorn återgår till tomgång och koppla sedan ur kablarna.
