183

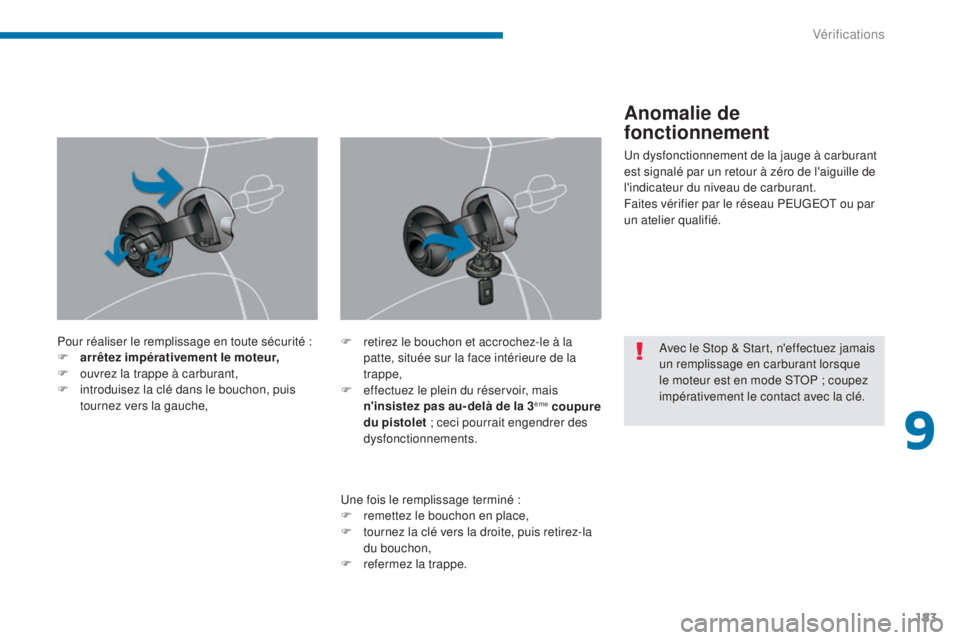

Pour réaliser le remplissage en toute sécurité :
F a rrêtez impérativement le moteur,
F

o
uvrez la trappe à carburant,
F

i
ntroduisez la clé dans le bouchon, puis
tournez vers la gauche,
Une fois le remplissage terminé :
F

r
emettez le bouchon en place,
F

t
ournez la clé vers la droite, puis retirez-la
du bouchon,
F

r
efermez la trappe.
F
r etirez le bouchon et accrochez-le à la
patte, située sur la face intérieure de la
trappe,
F

e
ffectuez le plein du réservoir, mais
n'insistez pas au- delà de la 3
ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
Anomalie de
fonctionnement
Un dysfonctionnement de la jauge à carburant
est signalé par un retour à zéro de l'aiguille de
l'indicateur du niveau de carburant.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé.
9
Vérifications

DIESEL
184

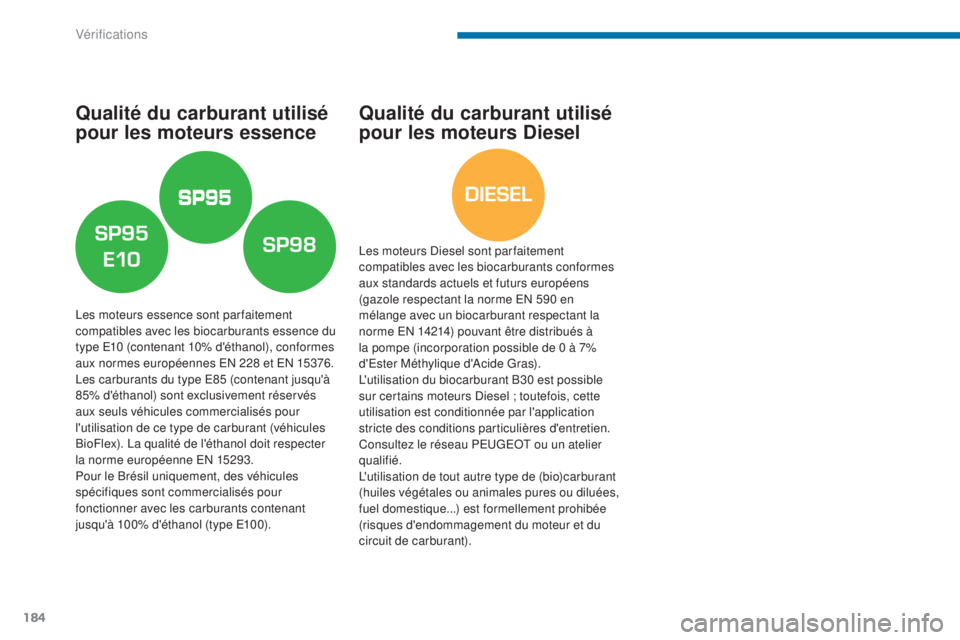

Qualité du carburant utilisé
pour les moteurs essence
Les moteurs essence sont par faitement
compatibles avec les biocarburants essence du
type E10 (contenant 10% d'éthanol), conformes
aux normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Pour le Brésil uniquement, des véhicules
spécifiques sont commercialisés pour
fonctionner avec les carburants contenant
jusqu'à 100% d'éthanol (type E100).
Qualité du carburant utilisé
pour les moteurs Diesel
Les moteurs Diesel sont par faitement
compatibles avec les biocarburants conformes
aux standards actuels et futurs européens
(gazole respectant la norme EN 590 en
mélange avec un biocarburant respectant la
norme EN 14214) pouvant être distribués à
la pompe (incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel ; toutefois, cette
utilisation est conditionnée par l'application
stricte des conditions particulières d'entretien.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
Vérifications

185
Détrompeur carburant (Diesel)*
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.* Suivant destination.
Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.
Situé à l'entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.
Fonctionnement
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur et versez
lentement.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à un déplacement à l'étranger,
nous vous conseillons de vérifier auprès du
réseau PEUGEOT si votre véhicule est adapté
au matériel de distribution pour le pays dans
lequel vous vous rendez.
9
Vérifications

186

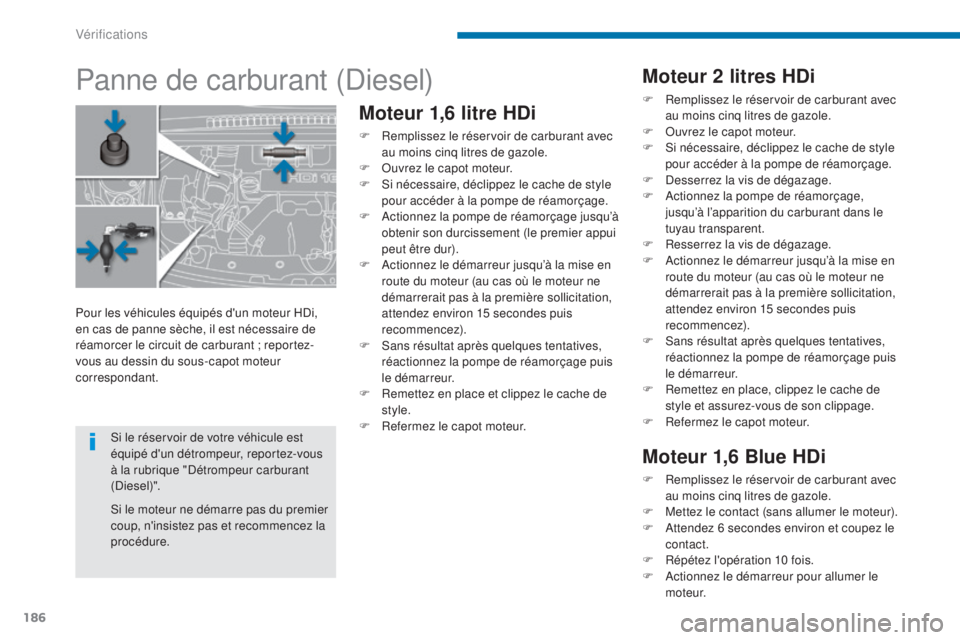

Panne de carburant (Diesel)
Moteur 1,6 litre HDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu’à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur jusqu’à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place et clippez le cache de
style.
F

R
efermez le capot moteur.
Moteur 2 litres HDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

D
esserrez la vis de dégazage.
F

A
ctionnez la pompe de réamorçage,
jusqu’à l’apparition du carburant dans le
tuyau transparent.
F

R
esserrez la vis de dégazage.
F

A
ctionnez le démarreur jusqu’à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place, clippez le cache de
style et assurez-vous de son clippage.
F

R
efermez le capot moteur.
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant ; reportez-
vous au dessin du sous-capot moteur
correspondant.
Si le réservoir de votre véhicule est
équipé d'un détrompeur, reportez-vous
à la rubrique "Détrompeur carburant
(Diesel)".
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteur 1,6 Blue HDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans allumer le moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour allumer le
moteur.
Vérifications

187

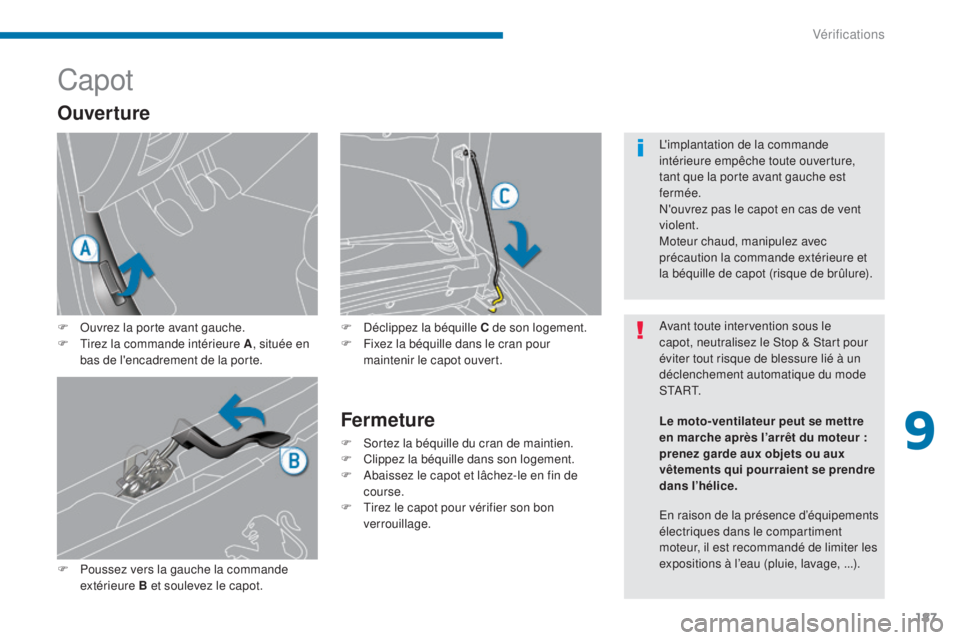

Capot
F Ouvrez la porte avant gauche.
F T irez la commande intérieure A , située en
bas de l'encadrement de la porte.
F

P
oussez vers la gauche la commande
extérieure B et soulevez le capot.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Ouverture
F Déclippez la béquille C de son logement.
F F ixez la béquille dans le cran pour
maintenir le capot ouvert. Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
En raison de la présence d’équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l’eau (pluie, lavage, ...). Le moto-ventilateur peut se mettre
en marche après l’arrêt du moteur :
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l’hélice.
9
Vérifications

188

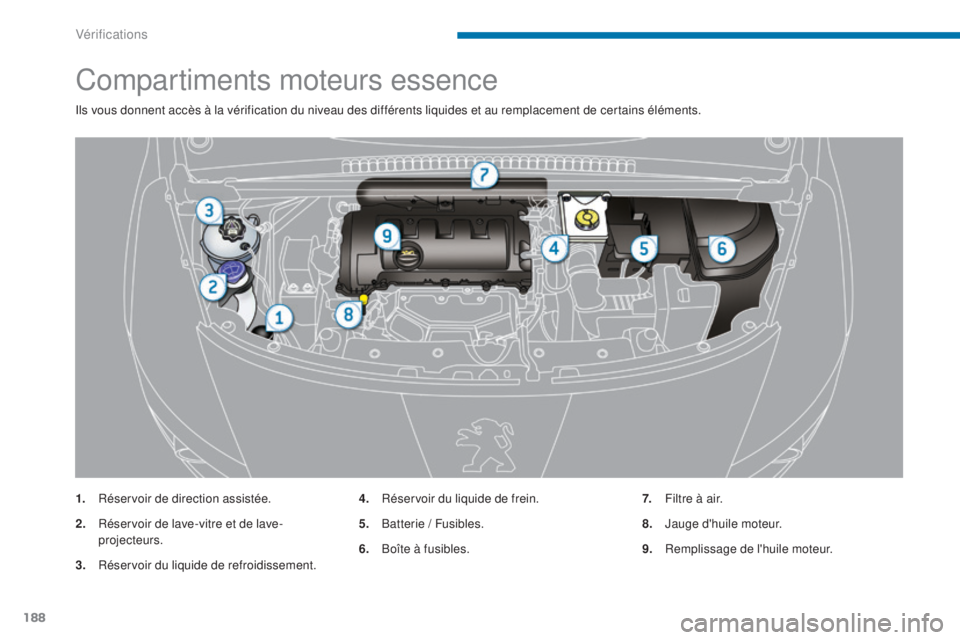

Compartiments moteurs essence
Ils vous donnent accès à la vérification du niveau des différents liquides et au remplacement de certains éléments.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement. 4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.7.
F

iltre à air.
8.
J

auge d'huile moteur.
9.
R

emplissage de l'huile moteur.
Vérifications

189

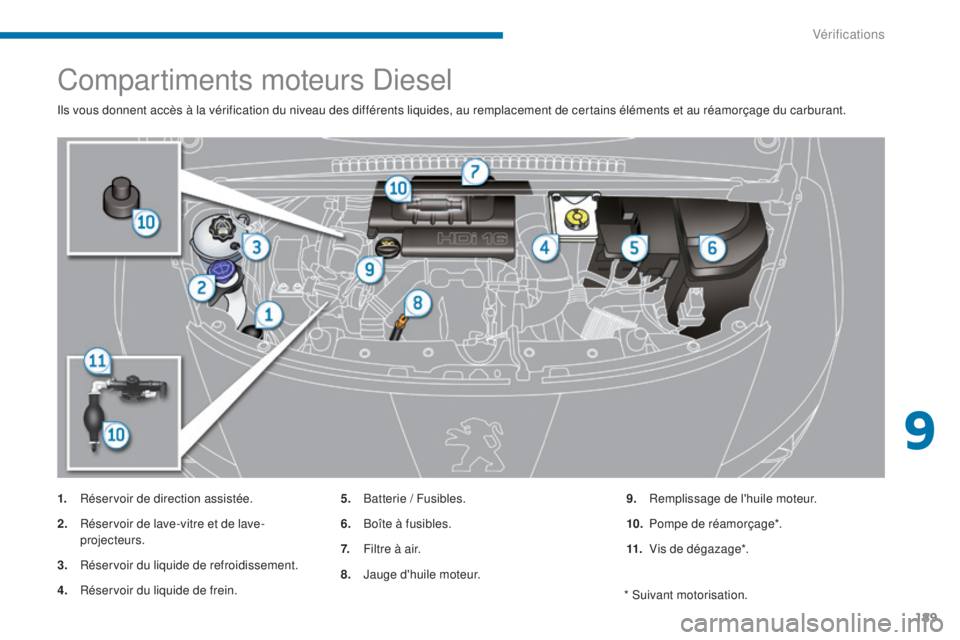

Compartiments moteurs Diesel
Ils vous donnent accès à la vérification du niveau des différents liquides, au remplacement de certains éléments et au réamorçage du carburant.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein. 5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d'huile moteur.9.
R

emplissage de l'huile moteur.
10.
P

ompe de réamorçage*.
11.
V

is de dégazage*.
* Suivant motorisation.
9
Vérifications

190

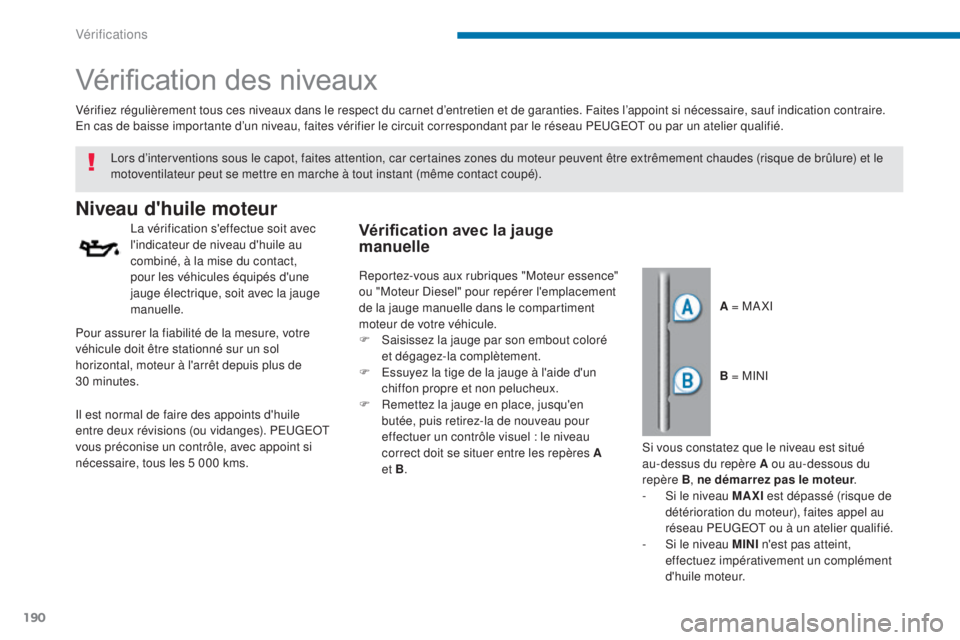

Vérification des niveaux
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Vérifiez régulièrement tous ces niveaux dans le respect du carnet d’entretien et de garanties. Faites l’appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d’un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
A = MA XI
Lors d’interventions sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure) et le
motoventilateur peut se mettre en marche à tout instant (même contact coupé).
Pour assurer la fiabilité de la mesure, votre
véhicule doit être stationné sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes. B = MINI
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.Vérification avec la jauge
manuelle
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère

B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Reportez-vous aux rubriques "Moteur essence"
ou "Moteur Diesel" pour repérer l'emplacement
de la jauge manuelle dans le compartiment
moteur de votre véhicule.
F

S

aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E

ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R

emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel : le niveau
correct doit se situer entre les repères A
et

B .
