2014 PEUGEOT 3008 Manuel du propriétaire (in French)

127

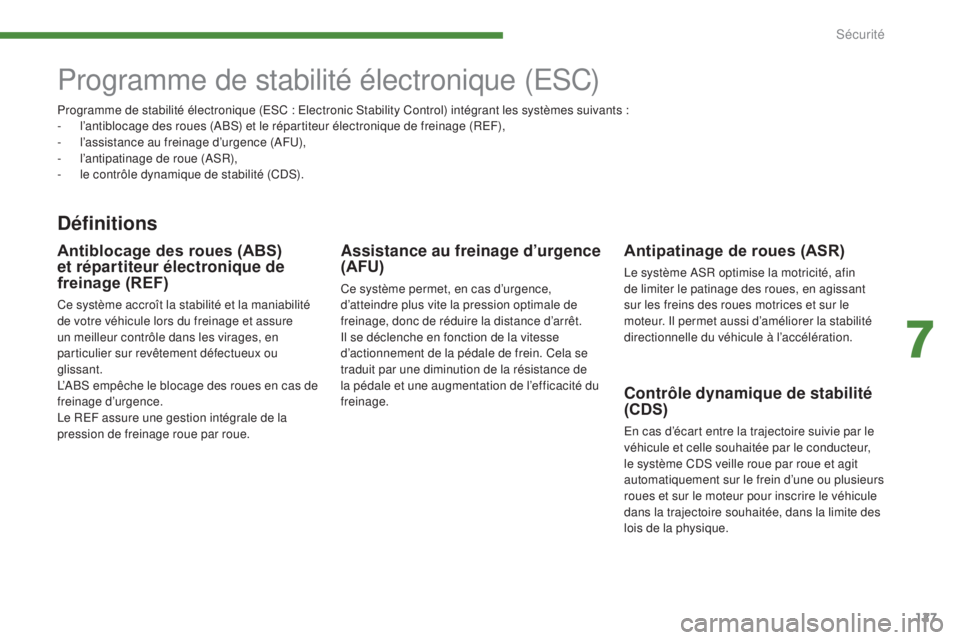

Programme de stabilité électronique (ESC)
Définitions
Antipatinage de roues (ASR)
Le système ASR optimise la motricité, afin
de limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d’améliorer la stabilité
directionnelle du véhicule à l’accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d’écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le système CDS veille roue par roue et agit
automatiquement sur le frein d’une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Assistance au freinage d’urgence
(AFU)
Ce système permet, en cas d’urgence,
d’atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d’arrêt.
Il se déclenche en fonction de la vitesse
d’actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l’efficacité du
freinage.
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et assure
un meilleur contrôle dans les virages, en
particulier sur revêtement défectueux ou
glissant.
L’ABS empêche le blocage des roues en cas de
freinage d’urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue. Programme de stabilité électronique (ESC : Electronic Stability Control) intégrant les systèmes suivants :
-
l
’antiblocage des roues (ABS) et le répartiteur électronique de freinage (REF),
-
l
’assistance au freinage d’urgence (AFU),
-
l
’antipatinage de roue (ASR),
-
l
e contrôle dynamique de stabilité (CDS).
7
Sécurité

128

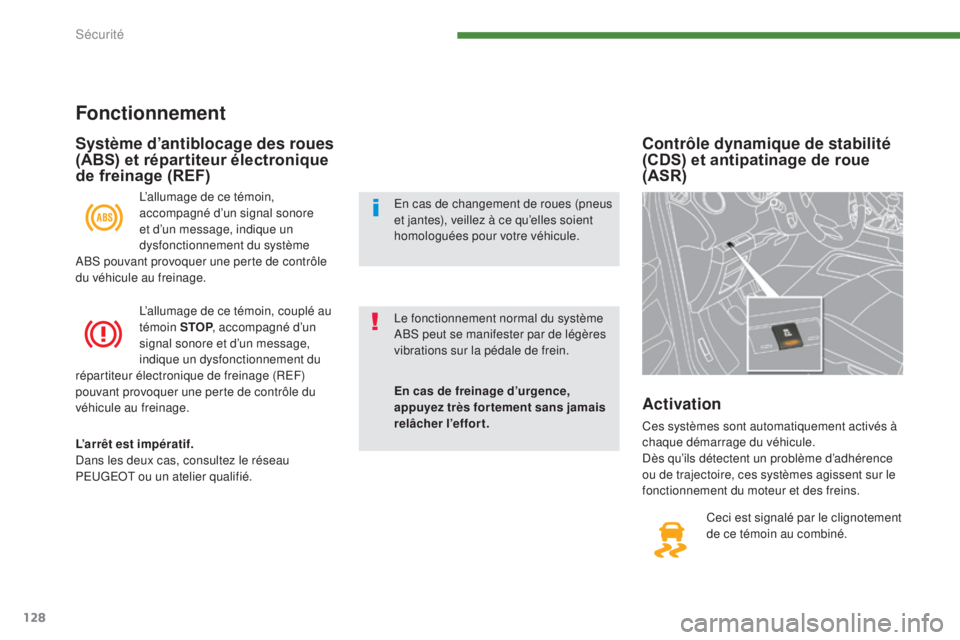

Contrôle dynamique de stabilité
(CDS) et antipatinage de roue
(ASR)
Ceci est signalé par le clignotement
de ce témoin au combiné.
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu’ils détectent un problème d’adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.
Fonctionnement
L’allumage de ce témoin,
accompagné d’un signal sonore
et d’un message, indique un
dysfonctionnement du système
ABS pouvant provoquer une perte de contrôle
du véhicule au freinage.
L’allumage de ce témoin, couplé au
témoin STOP , accompagné d’un
signal sonore et d’un message,
indique un dysfonctionnement du
répartiteur électronique de freinage (REF)
pouvant provoquer une perte de contrôle du
véhicule au freinage.
L’arrêt est impératif.
Dans les deux cas, consultez le réseau
PEUGEOT ou un atelier qualifié.
Système d’antiblocage des roues
(ABS) et répartiteur électronique
de freinage (REF)
En cas de freinage d’urgence,
appuyez très for tement sans jamais
relâcher l’effort. Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein. En cas de changement de roues (pneus
et jantes), veillez à ce qu’elles soient
homologuées pour votre véhicule.
Sécurité

129

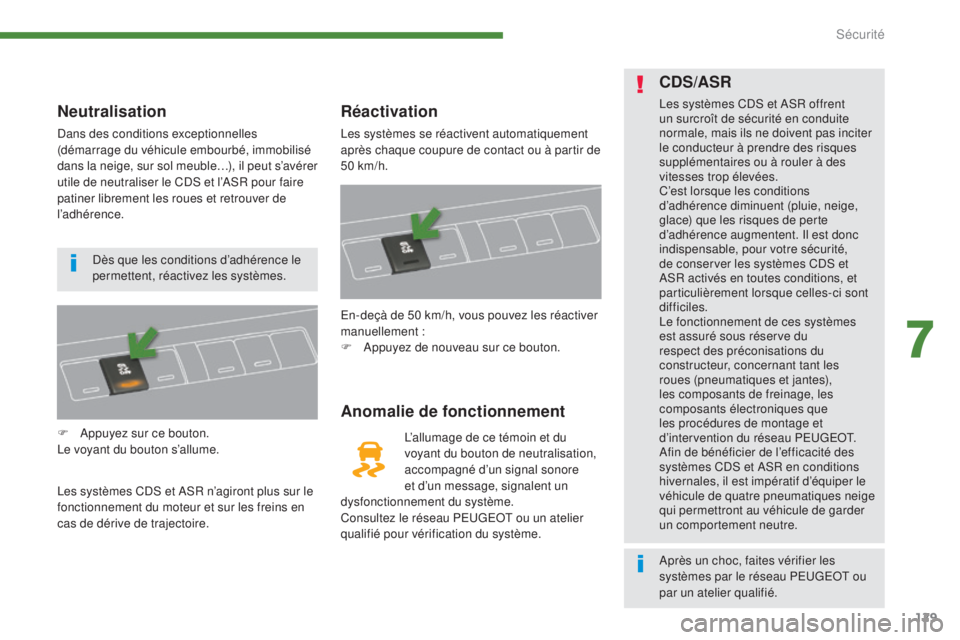

Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut s’avérer
utile de neutraliser le CDS et l’ASR pour faire
patiner librement les roues et retrouver de
l’adhérence.
F
A
ppuyez sur ce bouton.
Le voyant du bouton s’allume.
Les systèmes CDS et ASR n’agiront plus sur le
fonctionnement du moteur et sur les freins en
cas de dérive de trajectoire.
Réactivation
Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50 km/h.
Anomalie de fonctionnement
L’allumage de ce témoin et du
voyant du bouton de neutralisation,
accompagné d’un signal sonore
et d’un message, signalent un
dysfonctionnement du système.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. En-deçà de 50 km/h, vous pouvez les réactiver
manuellement :
F

A

ppuyez de nouveau sur ce bouton.
CDS/ASR
Les systèmes CDS et ASR offrent
un surcroît de sécurité en conduite
normale, mais ils ne doivent pas inciter
le conducteur à prendre des risques
supplémentaires ou à rouler à des
vitesses trop élevées.
C’est lorsque les conditions
d’adhérence diminuent (pluie, neige,
glace) que les risques de perte
d’adhérence augmentent. Il est donc
indispensable, pour votre sécurité,
de conserver les systèmes CDS et
ASR activés en toutes conditions, et
particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réserve du
respect des préconisations du
constructeur, concernant tant les
roues (pneumatiques et jantes),
les composants de freinage, les
composants électroniques que
les procédures de montage et
d’intervention du réseau PEUGEOT.
Afin de bénéficier de l’efficacité des
systèmes CDS et ASR en conditions
hivernales, il est impératif d’équiper le
véhicule de quatre pneumatiques neige
qui permettront au véhicule de garder
un comportement neutre.
Dès que les conditions d’adhérence le
permettent, réactivez les systèmes.
Après un choc, faites vérifier les
systèmes par le réseau PEUGEOT ou
par un atelier qualifié.
7
Sécurité

130

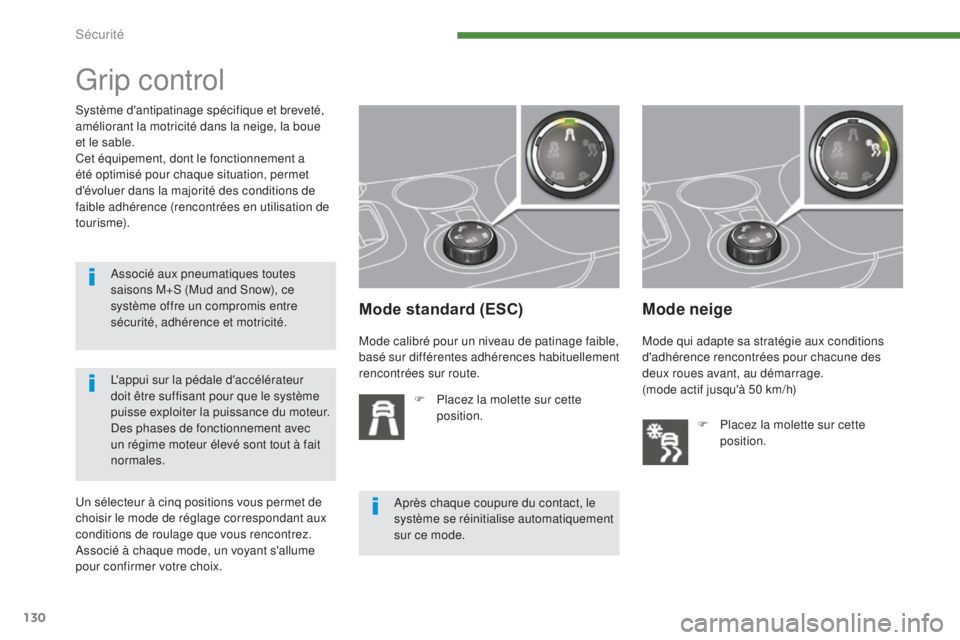

Grip control
Mode standard (ESC)
F Placez la molette sur cette position.
Mode neige
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Mode calibré pour un niveau de patinage faible,
basé sur différentes adhérences habituellement
rencontrées sur route.Mode qui adapte sa stratégie aux conditions
d'adhérence rencontrées pour chacune des
deux roues avant, au démarrage.
(mode actif jusqu'à 50 km/h)
F

P
lacez la molette sur cette
position.
L'appui sur la pédale d'accélérateur
doit être suffisant pour que le système
puisse exploiter la puissance du moteur.
Des phases de fonctionnement avec
un régime moteur élevé sont tout à fait
normales.
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume
pour confirmer votre choix. Associé aux pneumatiques toutes
saisons M+S (Mud and Snow), ce
système offre un compromis entre
sécurité, adhérence et motricité.
Sécurité

131

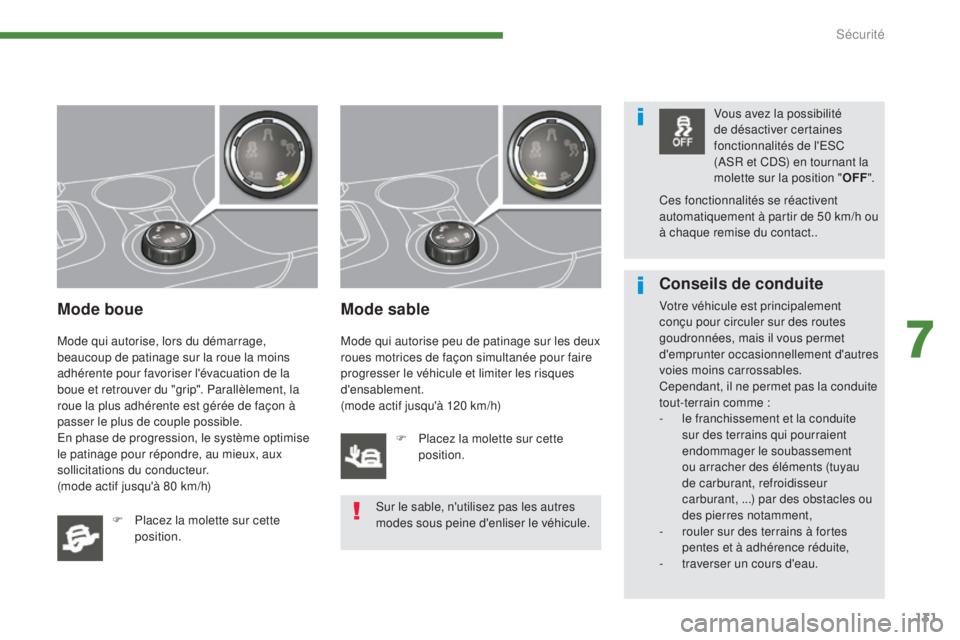

Mode boue
Mode qui autorise, lors du démarrage,
beaucoup de patinage sur la roue la moins
adhérente pour favoriser l'évacuation de la
boue et retrouver du "grip". Parallèlement, la
roue la plus adhérente est gérée de façon à
passer le plus de couple possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 80 km/h)F

P
lacez la molette sur cette
position.
Mode sable
Mode qui autorise peu de patinage sur les deux
roues motrices de façon simultanée pour faire
progresser le véhicule et limiter les risques
d'ensablement.
(mode actif jusqu'à 120 km/h)
F

P
lacez la molette sur cette
position. Vous avez la possibilité
de désactiver certaines
fonctionnalités de l'ESC
(ASR et CDS) en tournant la
molette sur la position "
OFF".
Conseils de conduite
Votre véhicule est principalement
conçu pour circuler sur des routes
goudronnées, mais il vous permet
d'emprunter occasionnellement d'autres
voies moins carrossables.
Cependant, il ne permet pas la conduite
tout-terrain comme :
-

l
e franchissement et la conduite
sur des terrains qui pourraient
endommager le soubassement
ou arracher des éléments (tuyau
de carburant, refroidisseur
carburant,
...) par des obstacles ou
des pierres notamment,
-

r
ouler sur des terrains à fortes
pentes et à adhérence réduite,
-

t
raverser un cours d'eau.
Sur le sable, n'utilisez pas les autres
modes sous peine d'enliser le véhicule. Ces fonctionnalités se réactivent
automatiquement à partir de 50 km/h ou
à chaque remise du contact..
7
Sécurité

132

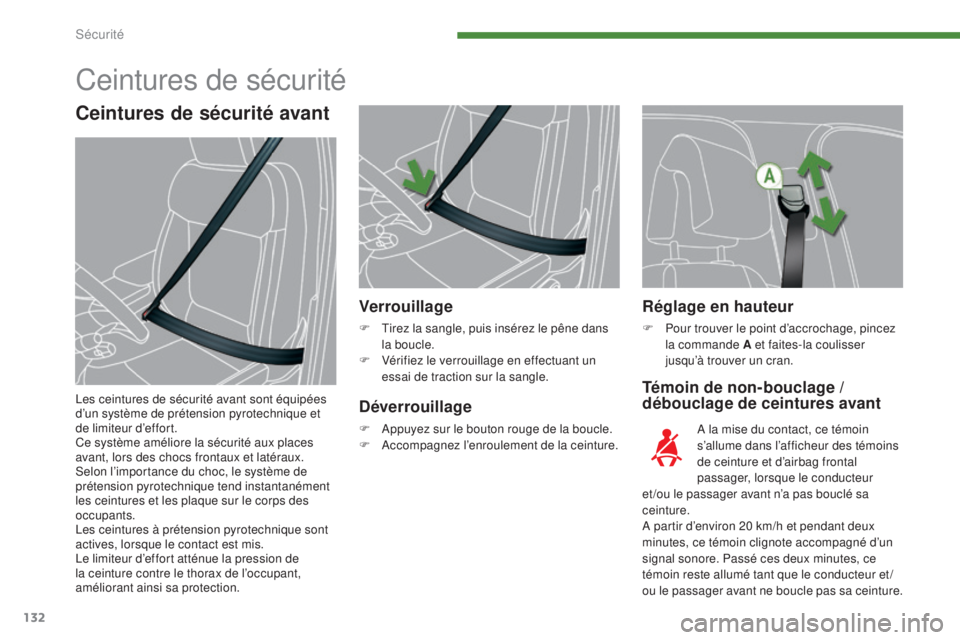

Réglage en hauteur
F Pour trouver le point d’accrochage, pincez la commande A et faites-la coulisser
jusqu’à trouver un cran.
Témoin de non-bouclage /
débouclage de ceintures avant
Verrouillage
F Tirez la sangle, puis insérez le pêne dans
la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
A la mise du contact, ce témoin
s’allume dans l’afficheur des témoins
de ceinture et d’airbag frontal
passager, lorsque le conducteur
et /ou le passager avant n’a pas bouclé sa
ceinture.
A partir d’environ 20 km/h et pendant deux
minutes, ce témoin clignote accompagné d’un
signal sonore. Passé ces deux minutes, ce
témoin reste allumé tant que le conducteur et /
ou le passager avant ne boucle pas sa ceinture.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l’enroulement de la ceinture.
Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d’un système de prétension pyrotechnique et
de limiteur d’effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l’importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d’effort atténue la pression de
la ceinture contre le thorax de l’occupant,
améliorant ainsi sa protection.
Sécurité

133

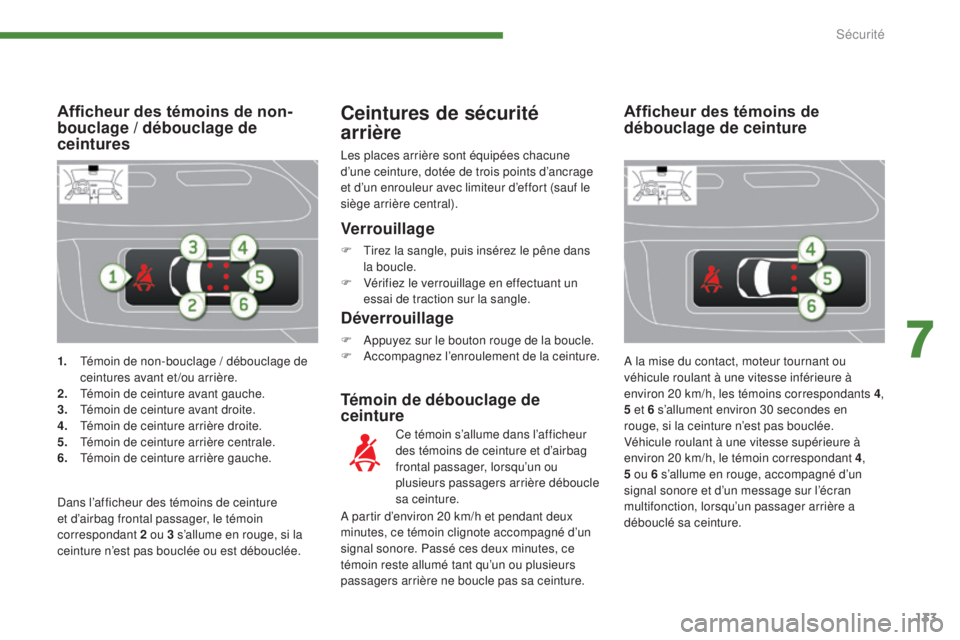

1. Témoin de non-bouclage / débouclage de ceintures avant et /ou arrière.
2.
T

émoin de ceinture avant gauche.
3.
T

émoin de ceinture avant droite.
4.
T

émoin de ceinture arrière droite.
5.
T

émoin de ceinture arrière centrale.
6.
T

émoin de ceinture arrière gauche.
Afficheur des témoins de non-
bouclage / débouclage de
ceinturesCeintures de sécurité
arrière
Les places arrière sont équipées chacune
d’une ceinture, dotée de trois points d’ancrage
et d’un enrouleur avec limiteur d’effort (sauf le
siège arrière central).
Témoin de débouclage de
ceinture
Ce témoin s’allume dans l’afficheur
des témoins de ceinture et d’airbag
frontal passager, lorsqu’un ou
plusieurs passagers arrière déboucle
sa ceinture.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l’enroulement de la ceinture.
Dans l’afficheur des témoins de ceinture
et d’airbag frontal passager, le témoin
correspondant 2 ou 3 s’allume en rouge, si la
ceinture n’est pas bouclée ou est débouclée. A la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure à
environ 20 km/h, les témoins correspondants 4
,
5 et 6 s’allument environ 30 secondes en
rouge, si la ceinture n’est pas bouclée.
Véhicule roulant à une vitesse supérieure à
environ 20 km/h, le témoin correspondant 4 ,
5 ou 6 s’allume en rouge, accompagné d’un
signal sonore et d’un message sur l’écran
multifonction, lorsqu’un passager arrière a
débouclé sa ceinture.
Afficheur des témoins de
débouclage de ceinture
A partir d’environ 20 km/h et pendant deux
minutes, ce témoin clignote accompagné d’un
signal sonore. Passé ces deux minutes, ce
témoin reste allumé tant qu’un ou plusieurs
passagers arrière ne boucle pas sa ceinture.
7
Sécurité

134

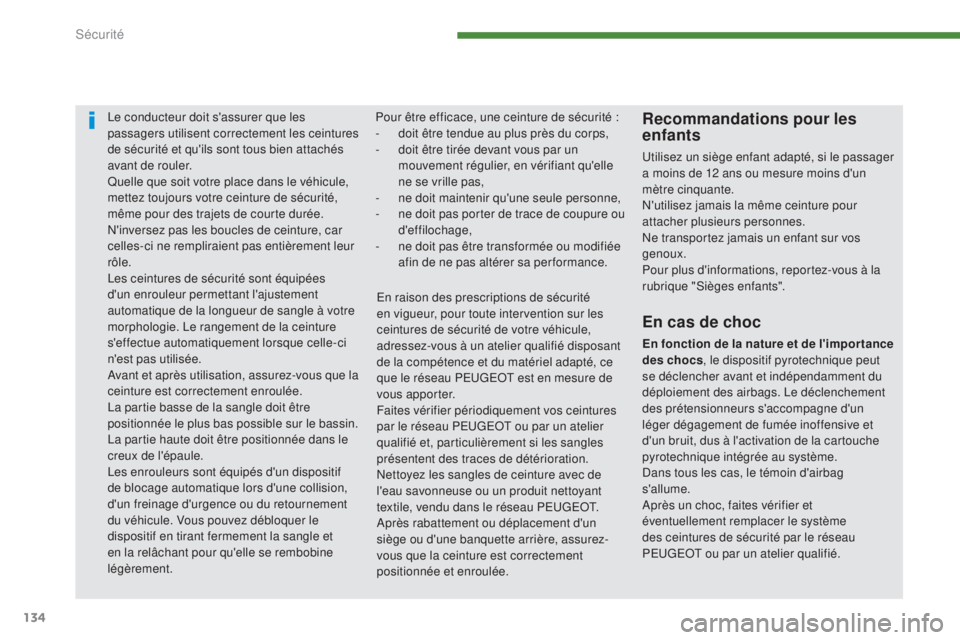

Le conducteur doit s'assurer que les
passagers utilisent correctement les ceintures
de sécurité et qu'ils sont tous bien attachés
avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à votre
morphologie. Le rangement de la ceinture
s'effectue automatiquement lorsque celle-ci
n'est pas utilisée.
Avant et après utilisation, assurez-vous que la
ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.Pour être efficace, une ceinture de sécurité :
-

d
oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-

n
e doit maintenir qu'une seule personne,
-

n
e doit pas porter de trace de coupure ou
d'effilochage,
-

n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
En cas de choc
En fonction de la nature et de l'importance
des chocs , le dispositif pyrotechnique peut
se déclencher avant et indépendamment du
déploiement des airbags. Le déclenchement
des prétensionneurs s'accompagne d'un
léger dégagement de fumée inoffensive et
d'un bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le passager
a moins de 12 ans ou mesure moins d'un
mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations, reportez-vous à la
rubrique "Sièges enfants".
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau PEUGEOT est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau PEUGEOT ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée.
Sécurité
