2014 PEUGEOT 108 Manuale duso (in Italian)

159

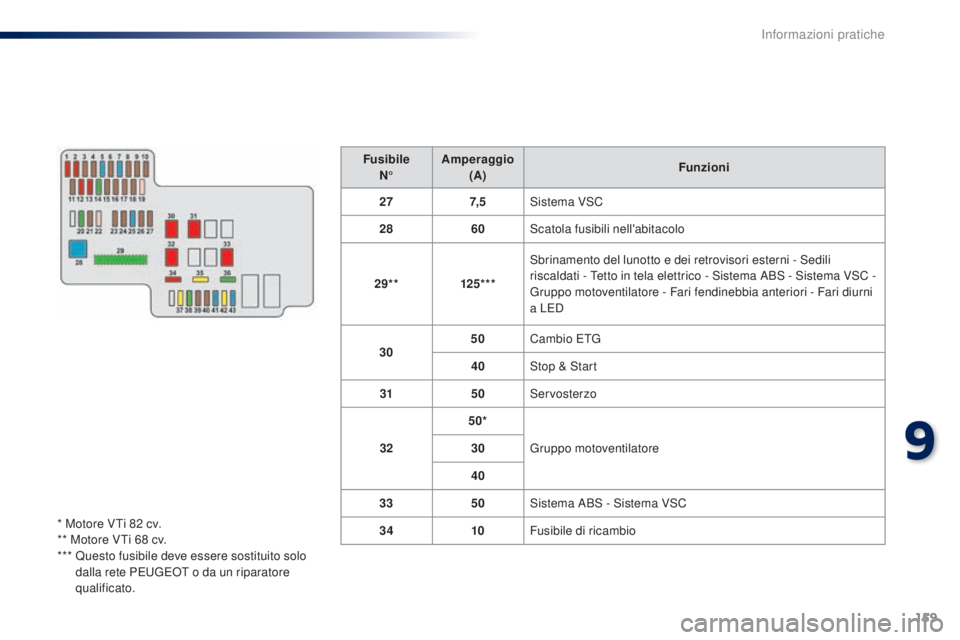

FusibileN° Amperaggio

(A) Funzioni
27 7, 5Sistema VSC
28 60Scatola fusibili nell'abitacolo
29** 125***Sbrinamento del lunotto e dei retrovisori esterni - Sedili
riscaldati - Tetto in tela elettrico - Sistema ABS - Sistema VSC -
Gruppo motoventilatore - Fari fendinebbia anteriori - Fari diurni
a LED
30 50
Cambio ETG
40 Stop & Start
31 50Servosterzo
32 50*
Gruppo motoventilatore
30
40
33 50Sistema ABS - Sistema VSC
34 10Fusibile di ricambio
* Motore VTi 82

cv.
** Motore VTi 68

cv.
***

Q

uesto fusibile deve essere sostituito solo
dalla rete PEUGEOT o da un riparatore
qualificato.
9
Informazioni pratiche

160

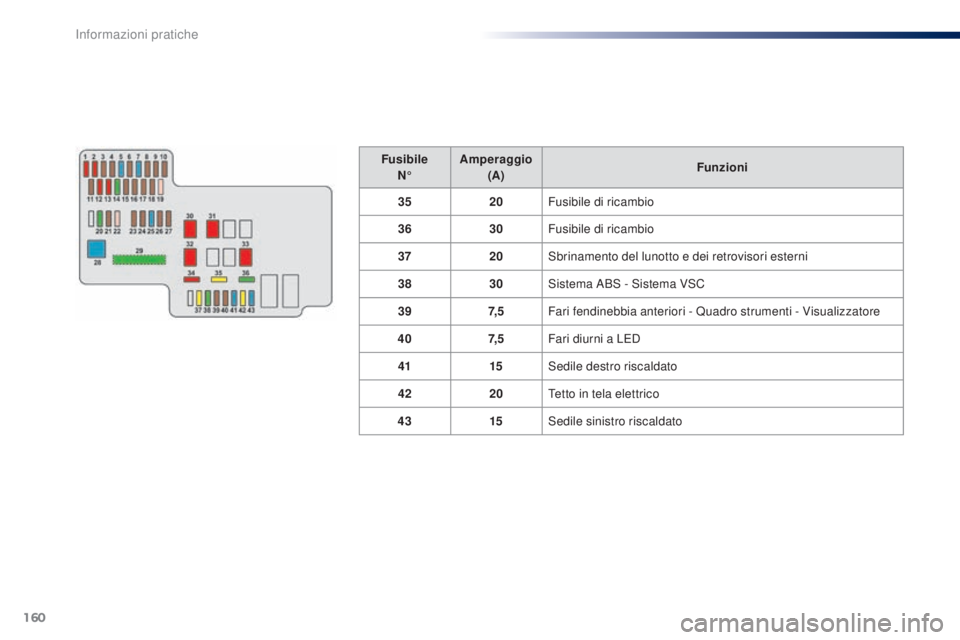

FusibileN° Amperaggio

(A) Funzioni
35 20Fusibile di ricambio
36 30Fusibile di ricambio
37 20Sbrinamento del lunotto e dei retrovisori esterni
38 30Sistema ABS - Sistema VSC
39 7, 5Fari fendinebbia anteriori - Quadro strumenti - Visualizzatore
40 7, 5Fari diurni a LED
41 15Sedile destro riscaldato
42 20Tetto in tela elettrico
43 15Sedile sinistro riscaldato
Informazioni pratiche

161

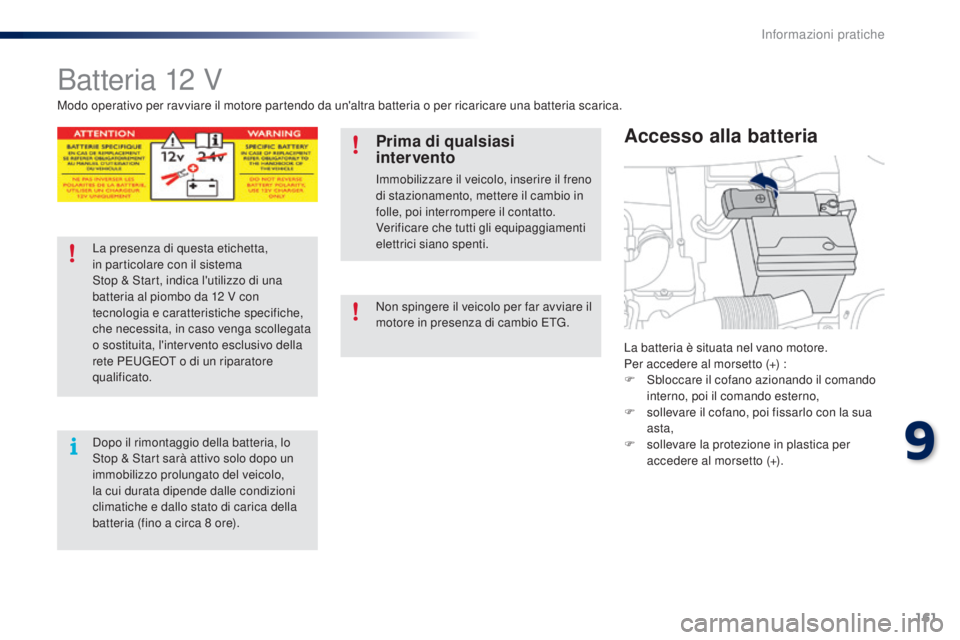

Batteria 12 V
La batteria è situata nel vano motore.
Per accedere al morsetto (+) :
F

S
bloccare il cofano azionando il comando
interno, poi il comando esterno,
F

s
ollevare il cofano, poi fissarlo con la sua
asta,
F

s
ollevare la protezione in plastica per
accedere al morsetto (+).
Accesso alla batteria
Modo operativo per ravviare il motore partendo da un'altra batteria o per ricaricare una batteria scarica.
Prima di qualsiasi
intervento
Immobilizzare il veicolo, inserire il freno
di stazionamento, mettere il cambio in
folle, poi interrompere il contatto.
Verificare che tutti gli equipaggiamenti
elettrici siano spenti.
La presenza di questa etichetta,
in particolare con il sistema
Stop & Start, indica l'utilizzo di una
batteria al piombo da 12

V con
tecnologia e caratteristiche specifiche,
che necessita, in caso venga scollegata
o sostituita, l'intervento esclusivo della
rete PEUGEOT o di un riparatore
qualificato.
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo un
immobilizzo prolungato del veicolo,
la cui durata dipende dalle condizioni
climatiche e dallo stato di carica della
batteria (fino a circa 8

ore). Non spingere il veicolo per far avviare il
motore in presenza di cambio ETG.
9
Informazioni pratiche

162
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza.

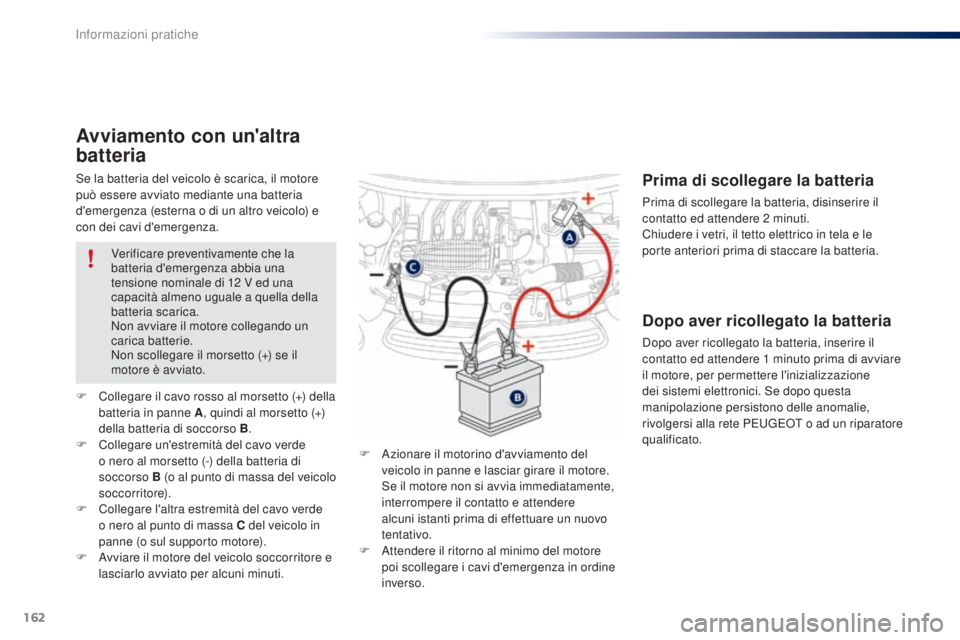

Avviamento con un'altra
batteria
F Azionare il motorino d'avviamento del veicolo in panne e lasciar girare il motore.
S

e il motore non si avvia immediatamente,
interrompere il contatto e attendere
alcuni istanti prima di effettuare un nuovo
tentativo.
F

A
ttendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
F

C

ollegare il cavo rosso al morsetto (+) della
batteria in panne A , quindi al morsetto (+)
della batteria di soccorso B .
F
C
ollegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B (o al punto di massa del veicolo
soccorritore).
F

C

ollegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo in
panne (o sul supporto motore).
F

A

vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti. Verificare preventivamente che la
batteria d'emergenza abbia una
tensione nominale di 12

V ed una
capacità almeno uguale a quella della
batteria scarica.
Non avviare il motore collegando un
carica batterie.
Non scollegare il morsetto (+) se il
motore è avviato.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2
minuti.
Chiudere i vetri, il tetto elettrico in tela e le
porte anteriori prima di staccare la batteria.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Informazioni pratiche

163
Le batterie contengono sostanze nocive
come l'acido solforico e il piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.Prima di manipolare la batteria,
proteggersi gli occhi e il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
arieggiato e lontano da fiamme libere o
da scintille, allo scopo di evitare rischi
d'esplosione e d'incendio.
Non tentare di ricaricare una batteria
ghiacciata ; lasciarla scongelare al
fine di evitare esplosioni. Una volta
scongelata, farla controllare prima di
ricaricarla presso la rete PEUGEOT
o presso un riparatore qualificato
per escludere danni ai componenti
interni e presenza di fessurazioni del
contenitore, che potrebbero provocare
perdite di acido tossico e corrosivo.
Non invertire i poli e utilizzare
unicamente un apparecchio di carica
da 12
V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Lavarsi le mani al termine
dell'operazione.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la

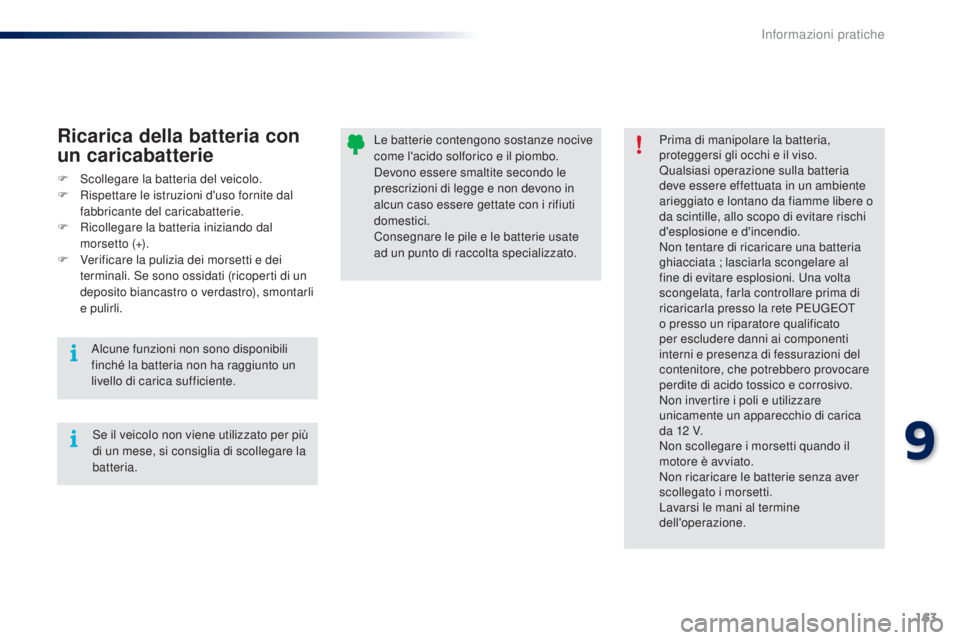

batteria.Ricarica della batteria con
un caricabatterie
F Scollegare la batteria del veicolo.
F
R ispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
F

R
icollegare la batteria iniziando dal
morsetto (+).
F

V
erificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.
9
Informazioni pratiche

164

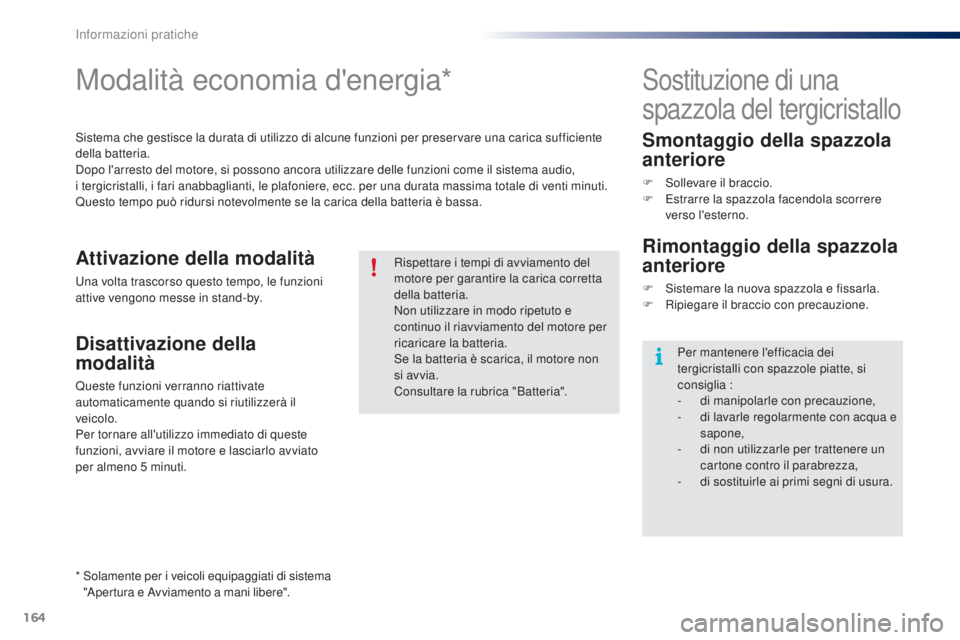

Modalità economia d'energia*
Sistema che gestisce la durata di utilizzo di alcune funzioni per preservare una carica sufficiente
della batteria.
Dopo l'arresto del motore, si possono ancora utilizzare delle funzioni come il sistema audio,
i tergicristalli, i fari anabbaglianti, le plafoniere, ecc. per una durata massima totale di venti minuti.
Questo tempo può ridursi notevolmente se la carica della batteria è bassa.Rispettare i tempi di avviamento del
motore per garantire la carica corretta
della batteria.
Non utilizzare in modo ripetuto e
continuo il riavviamento del motore per
ricaricare la batteria.
Se la batteria è scarica, il motore non
si avvia.
Consultare la rubrica "Batteria".
Attivazione della modalità
Una volta trascorso questo tempo, le funzioni
attive vengono messe in stand-by.
Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo.
Per tornare all'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato
per almeno 5
minuti.
Sostituzione di una
spazzola del tergicristallo
Smontaggio della spazzola
anteriore
F Sollevare il braccio.
F E strarre la spazzola facendola scorrere
verso l'esterno.
Rimontaggio della spazzola
anteriore
F Sistemare la nuova spazzola e fissarla.
F R ipiegare il braccio con precauzione.
Per mantenere l'efficacia dei
tergicristalli con spazzole piatte, si
consiglia :
-

d
i manipolarle con precauzione,
-

d
i lavarle regolarmente con acqua e
sapone,
-

d
i non utilizzarle per trattenere un
cartone contro il parabrezza,
-

d
i sostituirle ai primi segni di usura.
*

S

olamente per i veicoli equipaggiati di sistema
"Apertura e Avviamento a mani libere".
Informazioni pratiche

165

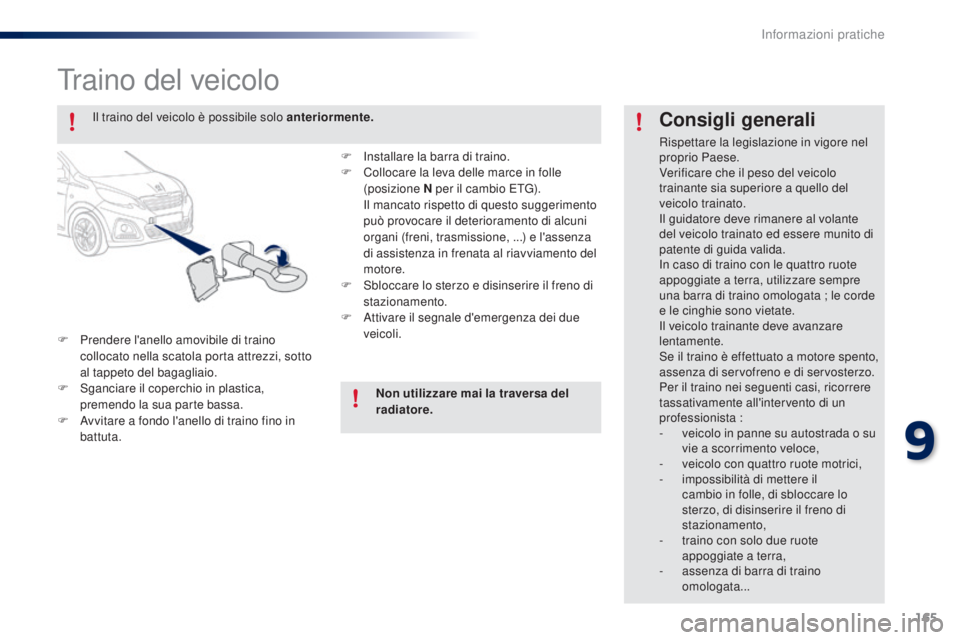

Traino del veicolo
F Prendere l'anello amovibile di traino collocato nella scatola porta attrezzi, sotto
al tappeto del bagagliaio.
F

S
ganciare il coperchio in plastica,
premendo la sua parte bassa.
F

A
vvitare a fondo l'anello di traino fino in
battuta.
Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Verificare che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato ed essere munito di
patente di guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata ; le corde
e le cinghie sono vietate.
Il veicolo trainante deve avanzare
lentamente.
Se il traino è effettuato a motore spento,
assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorrere
tassativamente all'intervento di un
professionista :
-

v
eicolo in panne su autostrada o su
vie a scorrimento veloce,
-

v
eicolo con quattro ruote motrici,
-
i

mpossibilità di mettere il
cambio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
-

t
raino con solo due ruote
appoggiate a terra,
-

a
ssenza di barra di traino
omologata...
Il traino del veicolo è possibile solo anteriormente.
F
I
nstallare la barra di traino.
F

C

ollocare la leva delle marce in folle
(posizione N per il cambio ETG).
I

l mancato rispetto di questo suggerimento
può provocare il deterioramento di alcuni
organi (freni, trasmissione, ...) e l'assenza
di assistenza in frenata al riavviamento del
motore.
F

S

bloccare lo sterzo e disinserire il freno di
stazionamento.
F

A

ttivare il segnale d'emergenza dei due
veicoli.
Non utilizzare mai la traversa del
radiatore.
9
Informazioni pratiche

166

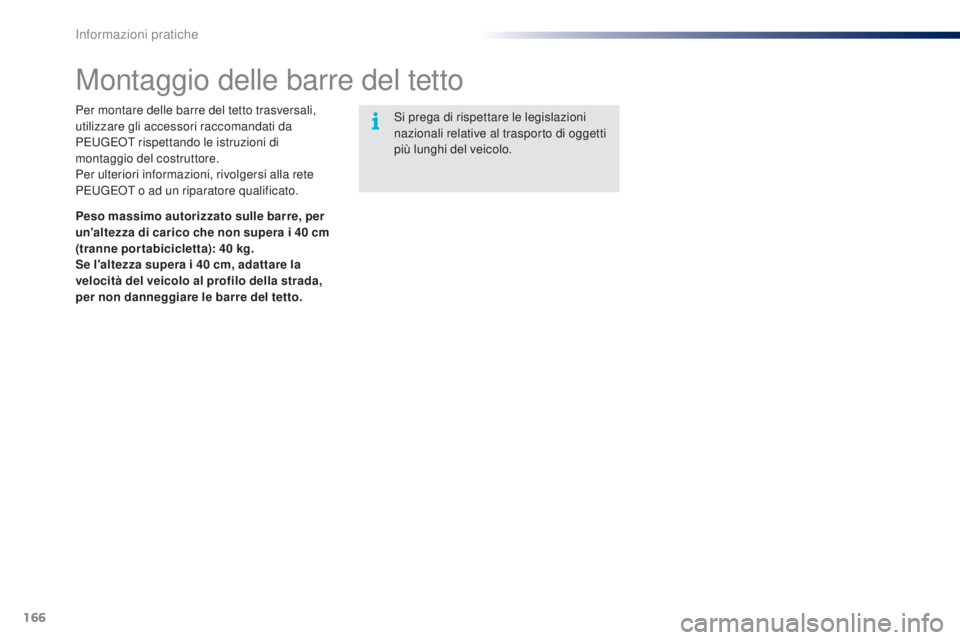

Montaggio delle barre del tetto
Per montare delle barre del tetto trasversali,
utilizzare gli accessori raccomandati da
PEUGEOT rispettando le istruzioni di
montaggio del costruttore.
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.Si prega di rispettare le legislazioni
nazionali relative al trasporto di oggetti
più lunghi del veicolo.
Peso massimo autorizzato sulle barre, per
un'altezza di carico che non supera i 40
cm
(tranne portabicicletta): 40


kg.
Se l'altezza supera i 40
cm, adattare la
velocità del veicolo al profilo della strada,
per non danneggiare le barre del tetto.
Informazioni pratiche
