2014 PEUGEOT 108 Manuale duso (in Italian)

167

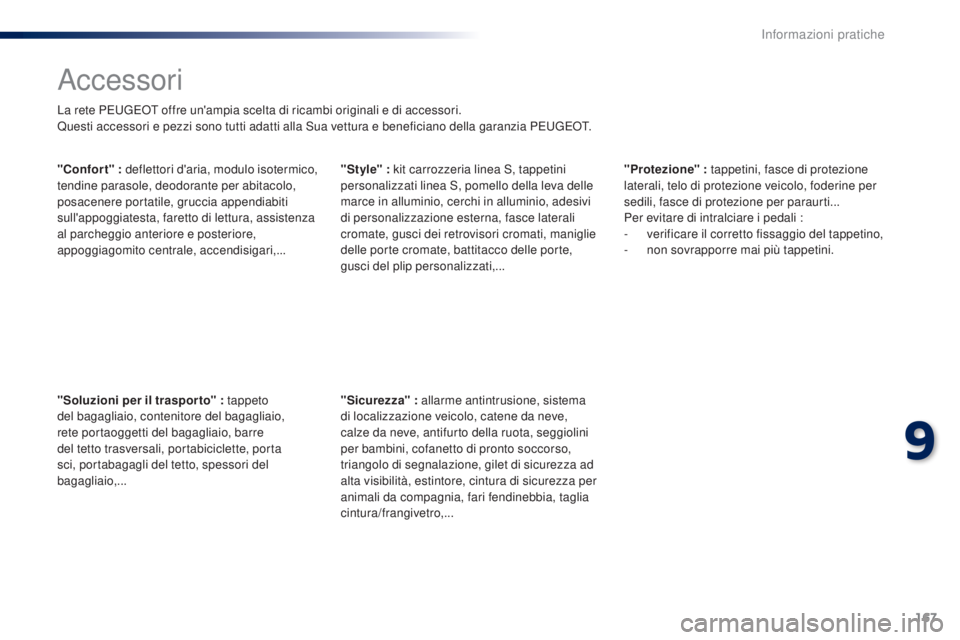

Accessori
La rete PEUGEOT offre un'ampia scelta di ricambi originali e di accessori.
Questi accessori e pezzi sono tutti adatti alla Sua vettura e beneficiano della garanzia PEUGEOT.
"Confort" : deflettori d'aria, modulo isotermico,
tendine parasole, deodorante per abitacolo,
posacenere portatile, gruccia appendiabiti
sull'appoggiatesta, faretto di lettura, assistenza
al parcheggio anteriore e posteriore,
appoggiagomito centrale, accendisigari,...
"Soluzioni per il traspor to" : tappeto
del bagagliaio, contenitore del bagagliaio,
rete portaoggetti del bagagliaio, barre
del tetto trasversali, portabiciclette, porta
sci, portabagagli del tetto, spessori del
bagagliaio,... "Sicurezza" :
allarme antintrusione, sistema
di localizzazione veicolo, catene da neve,
calze da neve, antifurto della ruota, seggiolini
per bambini, cofanetto di pronto soccorso,
triangolo di segnalazione, gilet di sicurezza ad
alta visibilità, estintore, cintura di sicurezza per
animali da compagnia, fari fendinebbia, taglia
cintura/frangivetro,... "Protezione" :
tappetini, fasce di protezione
laterali, telo di protezione veicolo, foderine per
sedili, fasce di protezione per paraurti...
Per evitare di intralciare i pedali :
-

v
erificare il corretto fissaggio del tappetino,
-

n
on sovrapporre mai più tappetini.
"Style" :
kit carrozzeria linea S, tappetini
personalizzati linea S, pomello della leva delle
marce in alluminio, cerchi in alluminio, adesivi
di personalizzazione esterna, fasce laterali
cromate, gusci dei retrovisori cromati, maniglie
delle porte cromate, battitacco delle porte,
gusci del plip personalizzati,...
9
Informazioni pratiche

168

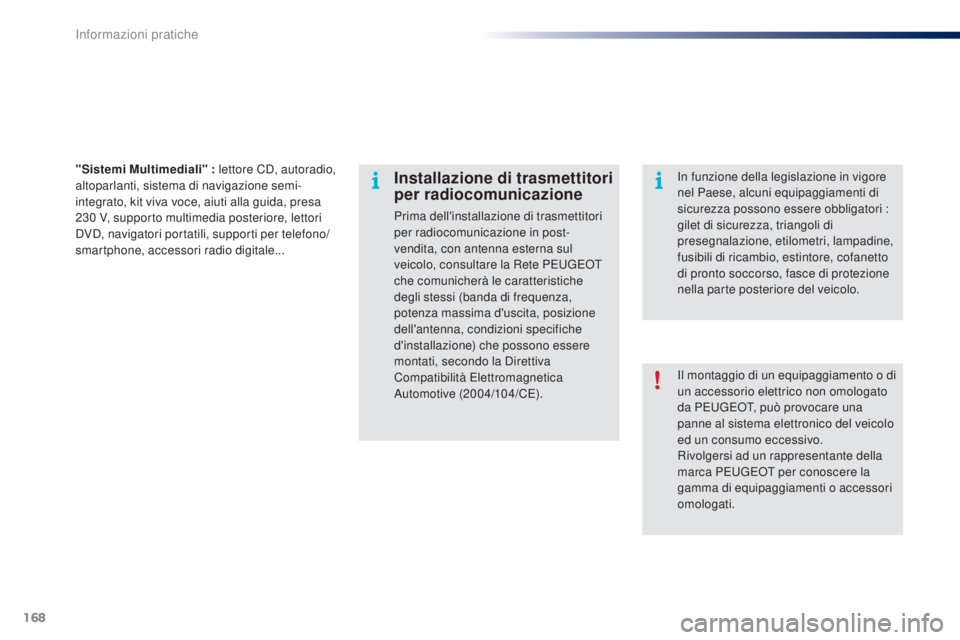

Il montaggio di un equipaggiamento o di
un accessorio elettrico non omologato
da PEUGEOT, può provocare una
panne al sistema elettronico del veicolo
ed un consumo eccessivo.
Rivolgersi ad un rappresentante della
marca PEUGEOT per conoscere la
gamma di equipaggiamenti o accessori
omologati.
Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-
vendita, con antenna esterna sul
veicolo, consultare la Rete PEUGEOT
che comunicherà le caratteristiche
degli stessi (banda di frequenza,
potenza massima d'uscita, posizione
dell'antenna, condizioni specifiche
d'installazione) che possono essere
montati, secondo la Direttiva
Compatibilità Elettromagnetica
Automotive (2004/104/CE).In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori :
gilet di sicurezza, triangoli di
presegnalazione, etilometri, lampadine,
fusibili di ricambio, estintore, cofanetto
di pronto soccorso, fasce di protezione
nella parte posteriore del veicolo.
"Sistemi Multimediali" :
lettore CD, autoradio,
altoparlanti, sistema di navigazione semi-
integrato, kit viva voce, aiuti alla guida, presa
230

V, supporto multimedia posteriore, lettori
DVD, navigatori portatili, supporti per telefono/
smartphone, accessori radio digitale...
Informazioni pratiche

169

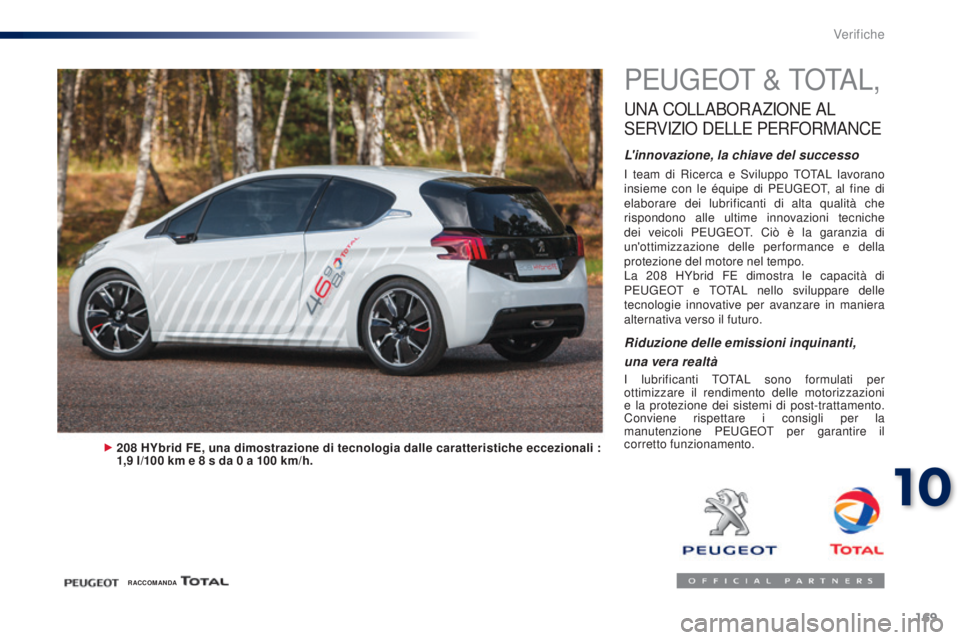

PEUGEOT & TOTAL,
UNA COLLABORAZIONE AL
S

ERVIZIO

DELLE

PERFORMANCE
L'innovazione, la chiave del successo
I team di Ricerca e Sviluppo TOTAL lavorano
insieme con le équipe di PEUGEOT, al fine di
elaborare dei lubrificanti di alta qualità che
rispondono alle ultime innovazioni tecniche
dei veicoli PEUGEOT. Ciò è la garanzia di
un'ottimizzazione delle per formance e della
protezione del motore nel tempo.
La 208
HYbrid FE dimostra le capacità di
PEUGEOT e TOTAL nello sviluppare delle
tecnologie innovative per avanzare in maniera
alternativa verso il futuro.
208 HYbrid FE, una dimostrazione di tecnologia dalle caratteristiche eccezionali :
1,9 l/100 km e 8 s da 0 a 100 km/h.
Riduzione delle emissioni inquinanti,
una vera realtà
I lubrificanti TOTAL sono formulati per
ottimizzare il rendimento delle motorizzazioni
e la protezione dei sistemi di post-trattamento.
Conviene rispettare i consigli per la
manutenzione PEUGEOT per garantire il
corretto funzionamento.
R ACCOMANDA
10
Verifiche

170

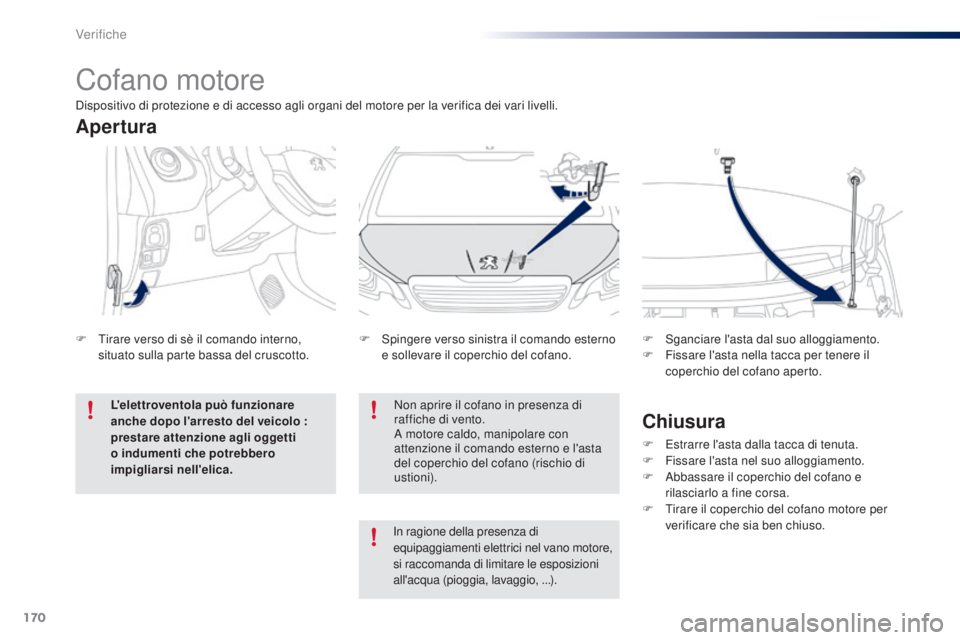

Cofano motore
Non aprire il cofano in presenza di
raffiche di vento.
A motore caldo, manipolare con
attenzione il comando esterno e l'asta
del coperchio del cofano (rischio di
ustioni).
F

S

pingere verso sinistra il comando esterno
e sollevare il coperchio del cofano. F
S
ganciare l'asta dal suo alloggiamento.
F
F
issare l'asta nella tacca per tenere il
coperchio del cofano aperto.
Apertura
F Tirare verso di sè il comando interno, situato sulla parte bassa del cruscotto.
L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa.
F

T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Dispositivo di protezione e di accesso agli organi del motore per la verifica dei vari livelli.
In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio, ...).
Verifiche

171
1. Serbatoio del liquido lavacristalli.
2. Serbatoio del liquido di raffreddamento.
3.
F

iltro dell'aria.
4.
S

erbatoio del liquido dei freni.
5.


Batteria.
6.
S

catola portafusibili.
7.
A

stina di livello olio motore.
8.
R

iempimento olio motore.
Motori benzina
VTi 82 cv
V Ti 68 cv
Per accedere al serbatoio del liquido dei
freni e alla scatola dei fusibili, sganciare
la copertura in plastica, situata alla
base del parabrezza, premendo le due
linguette.
Consultare la rubrica "Sostituzione di
un fusibile".
10
Verifiche

172

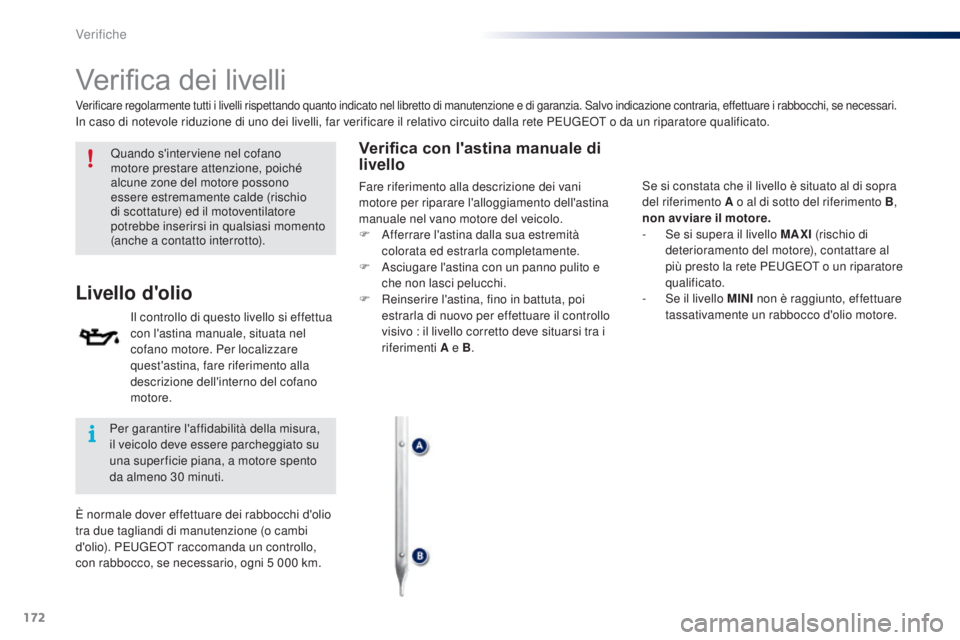

Verifica dei livelli
Quando s'interviene nel cofano
motore prestare attenzione, poiché
alcune zone del motore possono
essere estremamente calde (rischio
di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Livello d'olio
Il controllo di questo livello si effettua
con l'astina manuale, situata nel
cofano motore. Per localizzare
quest'astina, fare riferimento alla
descrizione dell'interno del cofano
motore.
Verifica con l'astina manuale di
livello
Verificare regolarmente tutti i livelli rispettando quanto indicato nel libretto di manutenzione e di garanzia. Salvo indicazione contraria, effettuare i rabbocchi, se necessari.In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete PEUGEOT o da un riparatore qualificato.Per garantire l'affidabilità della misura,
il veicolo deve essere parcheggiato su
una super ficie piana, a motore spento
da almeno 30
minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco, se necessario, ogni 5
000 km. Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B
,
non avviare il motore.
-

S
e si supera il livello MAXI (rischio di
deterioramento del motore), contattare al
più presto la rete PEUGEOT o un riparatore
qualificato.
-

S
e il livello MINI non è raggiunto, effettuare
tassativamente un rabbocco d'olio motore.
Fare riferimento alla descrizione dei vani
motore per riparare l'alloggiamento dell'astina
manuale nel vano motore del veicolo.
F

A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e
che non lasci pelucchi.
F

R
einserire l'astina, fino in battuta, poi
estrarla di nuovo per effettuare il controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A e B .
Verifiche

173

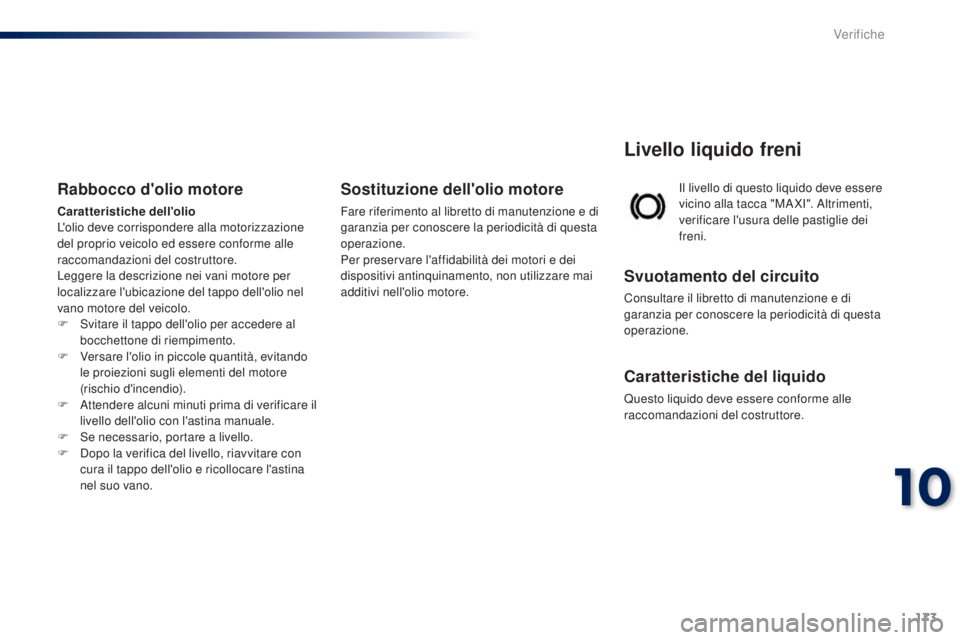

Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Svuotamento del circuito
Consultare il libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Rabbocco d'olio motore
Caratteristiche dell'olio
L'olio deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del costruttore.
Leggere la descrizione nei vani motore per
localizzare l'ubicazione del tappo dell'olio nel
vano motore del veicolo.
F
S
vitare il tappo dell'olio per accedere al
bocchettone di riempimento.
F

V
ersare l'olio in piccole quantità, evitando
le proiezioni sugli elementi del motore
(rischio d'incendio).
F

A
ttendere alcuni minuti prima di verificare il
livello dell'olio con l'astina manuale.
F

S
e necessario, portare a livello.
F

D
opo la verifica del livello, riavvitare con
cura il tappo dell'olio e ricollocare l'astina
nel suo vano.
Sostituzione dell'olio motore
Fare riferimento al libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
10
Verifiche

174

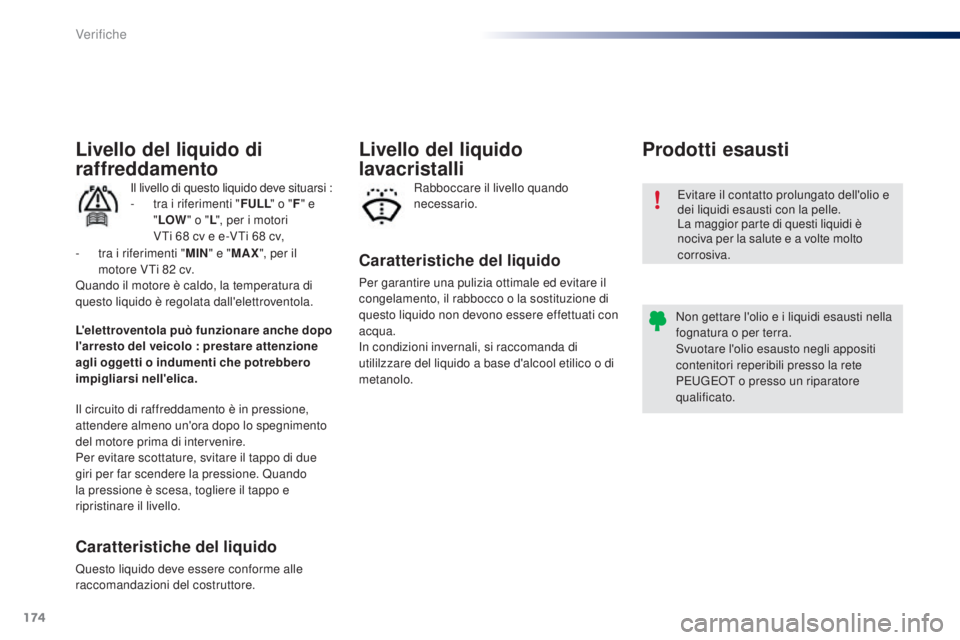

Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è
nociva per la salute e a volte molto
corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
PEUGEOT o presso un riparatore
qualificato.
Prodotti esausti
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua.
In condizioni invernali, si raccomanda di
utililzzare del liquido a base d'alcool etilico o di
metanolo.
Livello del liquido
lavacristalli
Rabboccare il livello quando
necessario.
Livello del liquido di
raffreddamento
Il livello di questo liquido deve situarsi :
- t ra i riferimenti " FULL" o "F" e
" LOW " o "L", per i motori
VTi 68
cv e e-VTi 68 cv,
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore. L'elettroventola può funzionare anche dopo
l'arresto del veicolo : prestare attenzione
agli oggetti o indumenti che potrebbero
impigliarsi nell'elica. -
t
ra i riferimenti "
MIN" e "MAX ", per il
motore VTi 82 cv.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Verifiche
