2014 PEUGEOT 108 Brugsanvisning (in Danish)

151
B3_da_Chap09_info-pratiques_ed01-2014

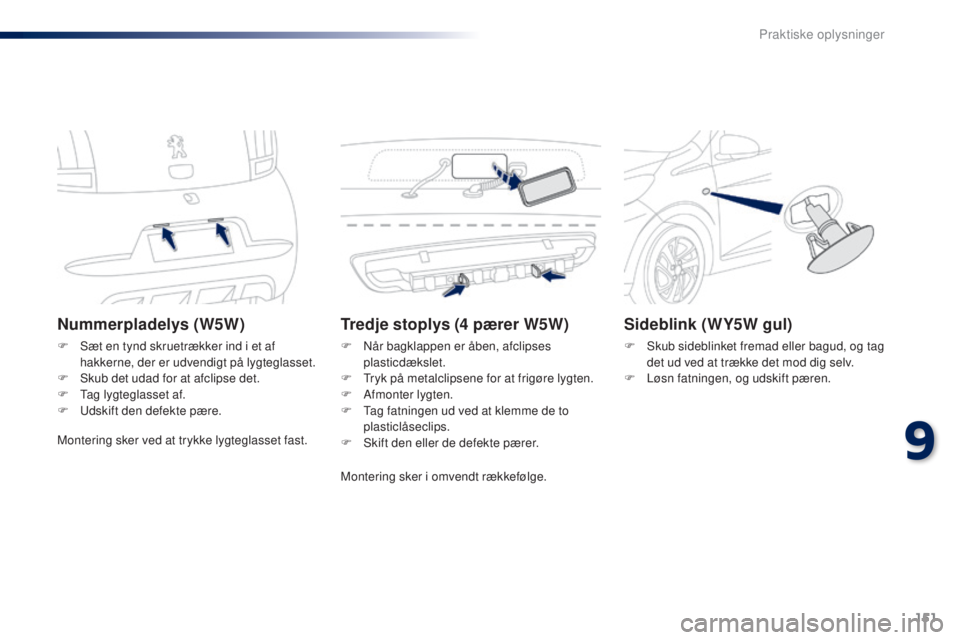

Nummerpladelys (W5W)
F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.
F

S
kub det udad for at afclipse det.
F

T
ag lygteglasset af.
F

U
dskift den defekte pære.
Tredje stoplys (4 pærer W5W)
F Når bagklappen er åben, afclipses plasticdækslet.
F

T
ryk på metalclipsene for at frigøre lygten.
F

A
fmonter lygten.
F

T
ag fatningen ud ved at klemme de to
plasticlåseclips.
F

S
kift den eller de defekte pærer.
Sideblink (WY5W gul)
F Skub sideblinket fremad eller bagud, og tag det ud ved at trække det mod dig selv.
F

L
øsn fatningen, og udskift pæren.
Montering sker ved at trykke lygteglasset fast. Montering sker i omvendt rækkefølge.
9
Praktiske oplysninger

152
B3_da_Chap09_info-pratiques_ed01-2014

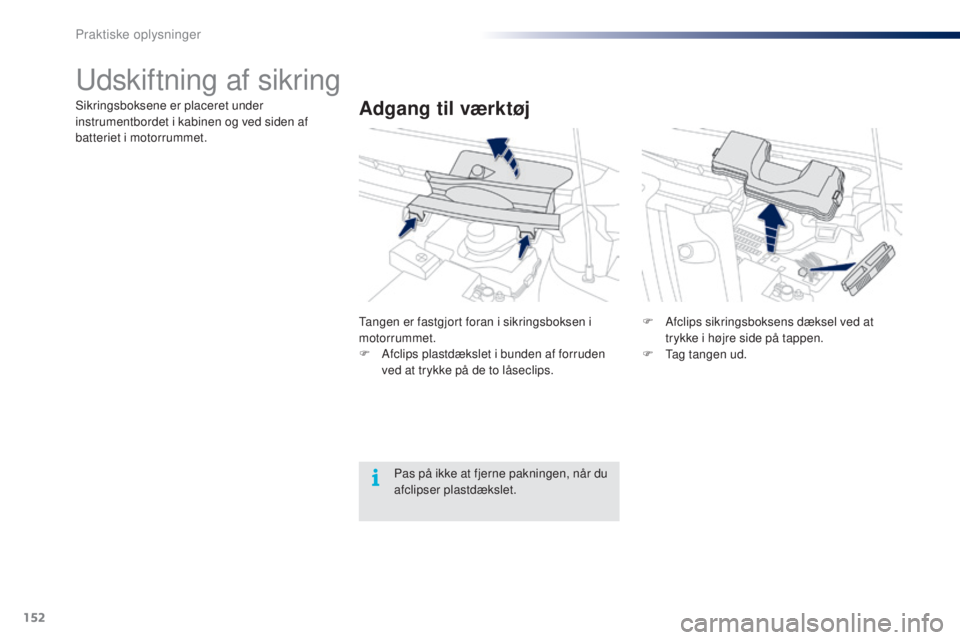

Udskiftning af sikring
Adgang til værktøjSikringsboksene er placeret under
instrumentbordet i kabinen og ved siden af
batteriet i motorrummet.Tangen er fastgjort foran i sikringsboksen i
motorrummet.
F

A
fclips plastdækslet i bunden af forruden
ved at trykke på de to låseclips. F

A
fclips sikringsboksens dæksel ved at
trykke i højre side på tappen.
F

T
ag tangen ud.
Pas på ikke at fjerne pakningen, når du
afclipser plastdækslet.
Praktiske oplysninger

153
B3_da_Chap09_info-pratiques_ed01-2014

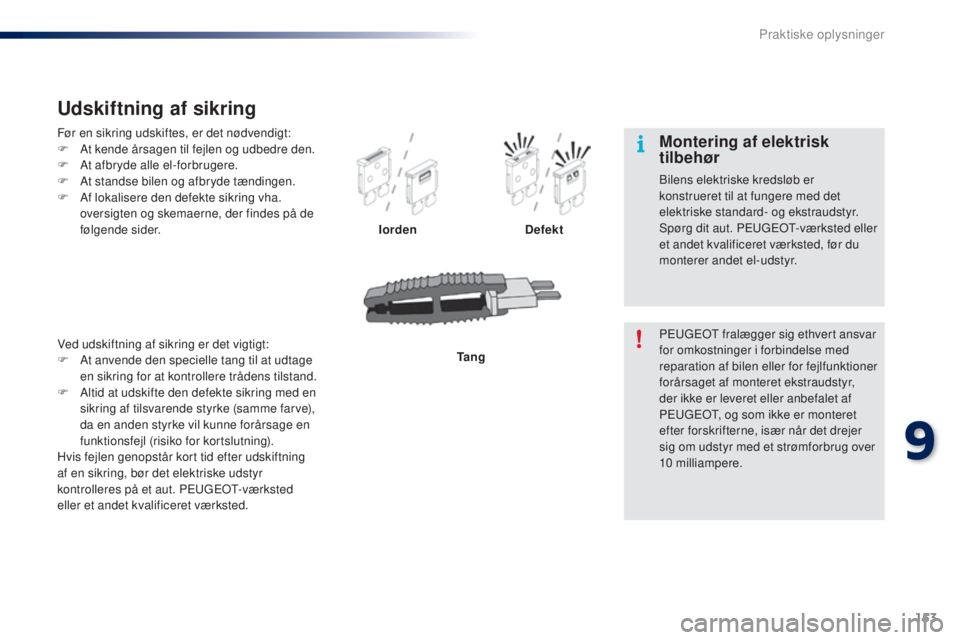

Før en sikring udskiftes, er det nødvendigt:
F A t kende årsagen til fejlen og udbedre den.
F

A
t afbryde alle el-forbrugere.
F

A
t standse bilen og afbryde tændingen.
F

A
f lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
Udskiftning af sikring
Iorden Defekt
Tang
Ved udskiftning af sikring er det vigtigt:
F

A

t anvende den specielle tang til at udtage
en sikring for at kontrollere trådens tilstand.
F

A

ltid at udskifte den defekte sikring med en
sikring af tilsvarende styrke (samme farve),
da en anden styrke vil kunne forårsage en
funktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, bør det elektriske udstyr
kontrolleres på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted. PEUGEOT fralægger sig ethvert ansvar
for omkostninger i forbindelse med
reparation af bilen eller for fejlfunktioner
forårsaget af monteret ekstraudstyr,
der ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er monteret
efter forskrifterne, især når det drejer
sig om udstyr med et strømforbrug over
10 milliampere.
Montering af elektrisk
tilbehør
Bilens elektriske kredsløb er
konstrueret til at fungere med det
elektriske standard- og ekstraudstyr.
Spørg dit aut. PEUGEOT-værksted eller
et andet kvalificeret værksted, før du
monterer andet el-udstyr.
9
Praktiske oplysninger

154
B3_da_Chap09_info-pratiques_ed01-2014
Sikringer i instrumentbord
Sikringsboksen er placeret under
instrumentbordet (førerside).
F
A
fclips det hvide plastdæksel for at få
adgang til sikringerne.
Sæt dækslet omhyggeligt på igen, når sikringen
er udskiftet. Sikring
N r. Strømstyrke
(A) Funktioner
1 5Brændstofindsprøjtningssystem - Radio - VSC-system
2 15Sprinklere foran og bag
3 5Primær styreboks - Instrumentgruppe - Display - Klimaanlæg -
Afrimning af bagrude og sidespejle - Sædevarme - El-styret
stoftag - Radio
4 5Elektrisk servostyretøj - Stop & Start
5 15Bagrudevisker
6 5Motorventilatorgruppe - ABS-system - VSC-system
7 25Forrudevisker
8 10Afrimning af sidespejle
9 1512
volt stik (maks. 120 W)
10 7, 5Sidespejle - Radio - Stop & Start - Instrumentgruppe - Display
Praktiske oplysninger

155
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
11 5Låsning af styretøj - Brændstofindsprøjtningssystem - ETG -
gearkasse
12 7, 5Airbags
13 5Instrumentgruppe - Display - Stop & Start
14 15* *
Styretøj - Brændstofindsprøjtningssystem - Stoplys
7, 5 *
15 7, 5 * *
Brændstofindsprøjtningssystem - Stop & Start
10*
16 7, 5Autodiagnose motor
17 10Stoplys - Tredje stoplys - Brændstofindsprøjtningssystem -
ABS-system - VSC-system - ETG -gearkasse - "Nøglefri
adgang og start"-system
18 10Positionslys - Nummerpladelys - Tågebaglygte - Tågeforlygter -
Baglygter - Reostat
19 40Klimaanlæg
* Motor VTi 82.
** Motor VTi 68.
9
Praktiske oplysninger

156
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
20 40Klimaanlæg - Autodiagnose motor - Positionslys -
Nummerpladelys - Tågebaglygter - Tågeforlygter -

Baglygter - Reostat - Stoplys - Tredje stoplys -
Brændstofindsprøjtningssystem - ABS-system - VSC-system -
ETG -gearkasse - "Nøglefri adgang og start"-system - El-
rudehejs
21 30Brændstofindsprøjtningssystem - Stop & Start - Primær
styreboks
22** 7, 5Brændstofindsprøjtningssystem
23** 20Brændstofindsprøjtningssystem - Stop & Start
24 25Primær styreboks
25 30El-rudehejs
26 25El-rudehejs
27 10Klimaanlæg
28 5Tågebaglygte
** Motor VTi 68.
Praktiske oplysninger

157
B3_da_Chap09_info-pratiques_ed01-2014
SikringN r. Strømstyrke
(A) Funktioner
1 10Højre nærlys
2 10Venstre nærlys - Lygtejustering
3 7, 5Højre fjernlys
4 7, 5Venstre fjernlys - Instrumentgruppe - Display
5* 15Brændstofindsprøjtningssystem
6* 7, 5Brændstofindsprøjtningssystem
7* 15Brændstofindsprøjtningssystem
8* 7, 5Motorventilatorgruppe
9 7, 5Klimaanlæg
10* * 7, 5Brændstofindsprøjtningssystem - Stoplys - Tredje stoplys
11 5Loftslys - Lys i bagagerum
12 10Afviserblink - Havariblink - Instrumentgruppe - Display
Sikringer i motorrum
F Afclips plastdækslet i bunden af forruden
ved at trykke på de to låseclips.
F

A
fclips sikringsboksens dæksel ved at
trykke i højre side på tappen for at få
adgang til sikringerne.
Luk dækslet omhyggeligt, når sikringen er
udskiftet.
* Motor VTi 82.
** Motor VTi 68.
9
Praktiske oplysninger

158
B3_da_Chap09_info-pratiques_ed01-2014
** Motor VTi 68.Sikring
N r. Strømstyrke
(A) Funktioner
13 10Horn
14 30Styreboks
15* * 7, 5ETG-gearkasse
16 7, 5Brændstofindsprøjtningssystem
17 7, 5"Nøglefri adgang og start"-system
18* * 7, 5Batteri
19 25Brændstofindsprøjtningssystem - Motorventilatorgruppe
20 30Starter
21 7, 5Låsning af styretøj
22 25Forlygter
23 7, 5Brændstofindsprøjtningssystem
24 7, 5Brændstofindsprøjtningssystem - Starter - ETG-gearkasse -
Stop & Start
25 15Radio - "Nøglefri adgang og start"-system
26 7, 5Instrumentgruppe - Display
Praktiske oplysninger
