Portaobjetos87
Portaobjetos del suelo
En la versión sin tercera fila de asien‐tos, existen cajas portaobjetos bajo la cubierta del suelo. Levante la cu‐
bierta para abrir.
Cubierta del
compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Entes de utilizar la cubierta del com‐
partimento de carga, introduzca la
lengüeta del cinturón de seguridad de cada lado en el bolsillo con que está
equipado el cinturón.
Cierre
Tire de la cubierta hacia atrás usando
el asidero y engánchelo en las fijacio‐ nes laterales.

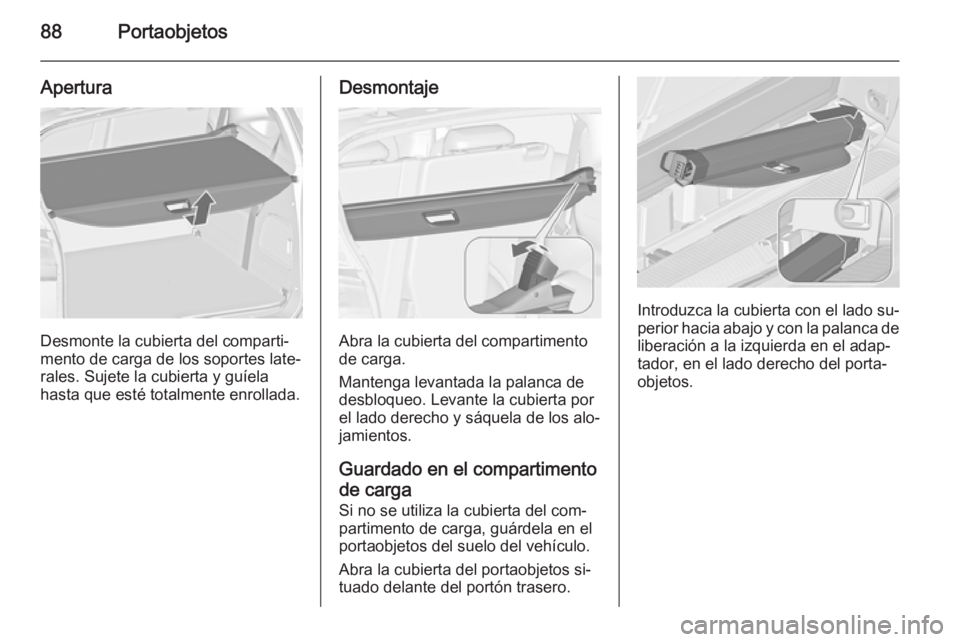

88Portaobjetos
Apertura
Desmonte la cubierta del comparti‐
mento de carga de los soportes late‐
rales. Sujete la cubierta y guíela hasta que esté totalmente enrollada.
Desmontaje
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo. Levante la cubierta por
el lado derecho y sáquela de los alo‐
jamientos.
Guardado en el compartimento
de carga
Si no se utiliza la cubierta del com‐
partimento de carga, guárdela en el
portaobjetos del suelo del vehículo.
Abra la cubierta del portaobjetos si‐
tuado delante del portón trasero.
Introduzca la cubierta con el lado su‐
perior hacia abajo y con la palanca de liberación a la izquierda en el adap‐
tador, en el lado derecho del porta‐
objetos.

Portaobjetos89
Sujete la cubierta del compartimento
de carga del portaobjetos con la cinta
de Velcro.
Montaje
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐ bierta en el lado derecho y enclávela.
Cubierta del portaobjetos
del maletero
Cubierta del suelo
En versiones sin tercera fila de asien‐ tos, existen cajas portaobjetos bajo la cubierta del suelo. Para abrir, levante
la cubierta y pliéguela en posición
vertical detrás de los asientos trase‐
ros.
Esterilla de protección interior La esterilla de protección interior es
una característica de recubrimiento y
protección del compartimento de
carga para utilizar cuando todos o al‐ guno de los asientos/respaldos se
encuentren plegados.
Plegando y extendiendo la esterilla
existen numerosas posibilidades de
aplicaciones individuales.
La esterilla de protección interior está disponible en dos versiones:
■ Esterilla de protección de serie cu‐
bre el área comprendida entre el portón trasero y la segunda fila de
asientos, cuando la tercera fila de
asientos se encuentra plegada por
completo o lo está uno de sus
asientos.
■ Esterilla de protección interior de
cubierta Flex cuenta con doble ta‐
maño que la esterilla de protección
de serie y se une mediante una cre‐
mallera. Cubre el compartimento
de carga completamente cuando
todos o alguno de los asientos de
la tercera y segunda fila están ple‐
gados.

90Portaobjetos
La esterilla de protección se pliega
longitudinalmente en 4 partes (de se‐ rie) resp. a 8 partes (cubierta Flex)con una cremallera central y plegable
transversalmente en 4 partes.
A continuación se ofrecen tan solo al‐ gunos ejemplos de uso de las esteri‐
llas.
Antes de plegar y extender la esteri‐ lla, deben retirarse todos los compo‐nentes de los carriles laterales y delas argollas. Las argollas deben estar
guardadas en su posición.
Cubrir el compartimento de carga
entre el portón trasero y la segunda fila de asientos
posible mediante el plegado tanto de
la esterilla de protección de serie
como de la esterilla de protección
interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
■ Plegar los asientos de la tercera fila.
■ Extienda las partes de la esterilla plegada de forma que la primera
parte quede levantada en el res‐
paldo de la segunda fila de asien‐
tos.
■ Al plegar los respaldos de la se‐ gunda fila, la esterilla se extiende
automáticamente y cubre el espa‐
cio comprendido entre ambas filas
de asientos.
■ Deje uno de los asientos de la ter‐ cera fila levantado, pliegue la este‐
rilla por la mitad de su longitud.

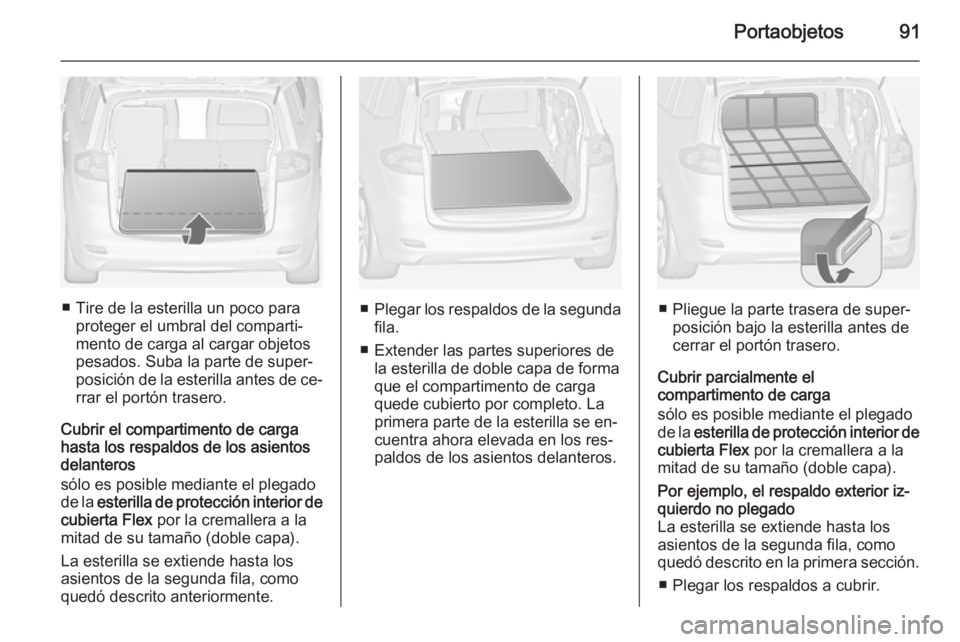

Portaobjetos91
■ Tire de la esterilla un poco paraproteger el umbral del comparti‐
mento de carga al cargar objetos
pesados. Suba la parte de super‐
posición de la esterilla antes de ce‐
rrar el portón trasero.
Cubrir el compartimento de carga hasta los respaldos de los asientos
delanteros
sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito anteriormente.■ Plegar los respaldos de la segunda
fila.
■ Extender las partes superiores de la esterilla de doble capa de forma
que el compartimento de carga
quede cubierto por completo. La
primera parte de la esterilla se en‐
cuentra ahora elevada en los res‐
paldos de los asientos delanteros.■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Por ejemplo, el respaldo exterior iz‐
quierdo no plegado
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar los respaldos a cubrir.

92Portaobjetos
■ Abra la cremallera detrás del res‐paldo elevado.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente la parte abierta por la cremallera y dóblela
por su parte central.■ Extienda la parte superior de la es‐
terilla de capa doble sobre los res‐
paldos plegados.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Haga lo mismo cuando no estén ple‐
gados un respaldo exterior y central.
Por ejemplo, plegado únicamente el
respaldo central
La esterilla se extiende hasta los asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar el respaldo central a cubrir.
■ Abra la cremallera situada a ambos
lados detrás del respaldo izquierdo y derecho.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente ambas partes abiertas mediante la crema‐llera y pliéguelas por el centro.

Portaobjetos93
■ Extienda ahora la pequeña partesuperior de la esterilla de capa do‐
ble sobre el respaldo central.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.Ejemplo de objetos pequeños y lar‐
gos, esquíes.
Ejemplo de protección de cubierta la‐
teral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.

94PortaobjetosCarriles y ganchos para la
carga
Monte los ganchos en la posición de‐
seada en los carriles: inserte el gan‐
cho en la ranura superior del carril y
encájela en la ranura inferior.
Argollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Sistema organizador de la
carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ■ adaptadores
■ bolsas de rejilla
■ ganchos
■ red de división variable.
Los componentes se montan en ca‐
rriles en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del asi‐
dero, inserte el adaptador en la ra‐
nura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
