2014 OPEL ZAFIRA C Betriebsanleitung (in German)

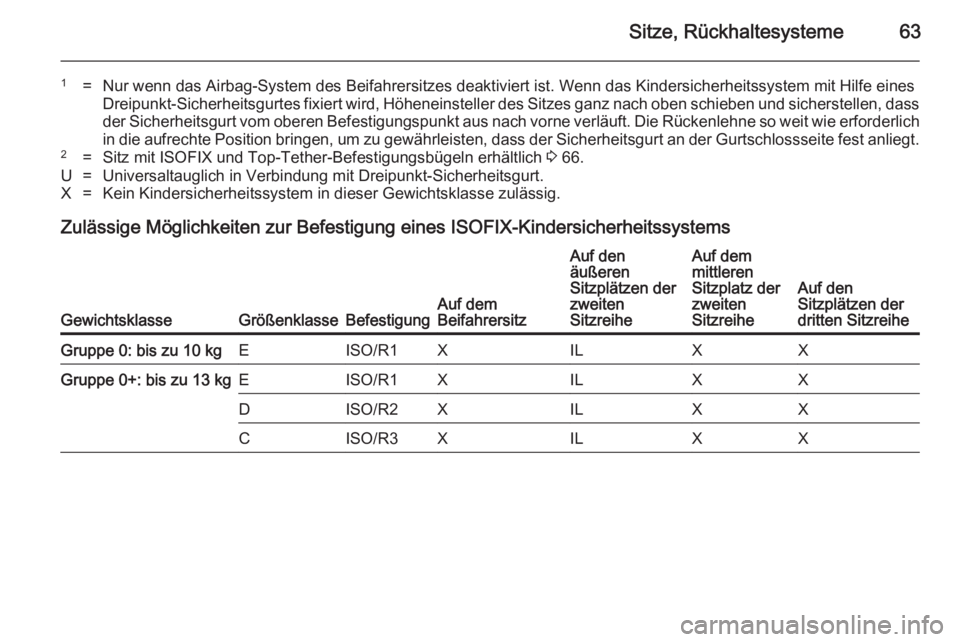

Sitze, Rückhaltesysteme63
1=Nur wenn das Airbag-System des Beifahrersitzes deaktiviert ist. Wenn das Kindersicherheitssystem mit Hilfe eines
Dreipunkt-Sicherheitsgurtes fixiert wird, Höheneinsteller des Sitzes ganz nach oben schieben und sicherstellen, dass der Sicherheitsgurt vom oberen Befestigungspunkt aus nach vorne verläuft. Die Rückenlehne so weit wie erforderlich
in die aufrechte Position bringen, um zu gewährleisten, dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt.2=Sitz mit ISOFIX und Top-Tether-Befestigungsbügeln erhältlich 3 66.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.
Zulässige Möglichkeiten zur Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe 0: bis zu 10 kgEISO/R1XILXXGruppe 0+: bis zu 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXX

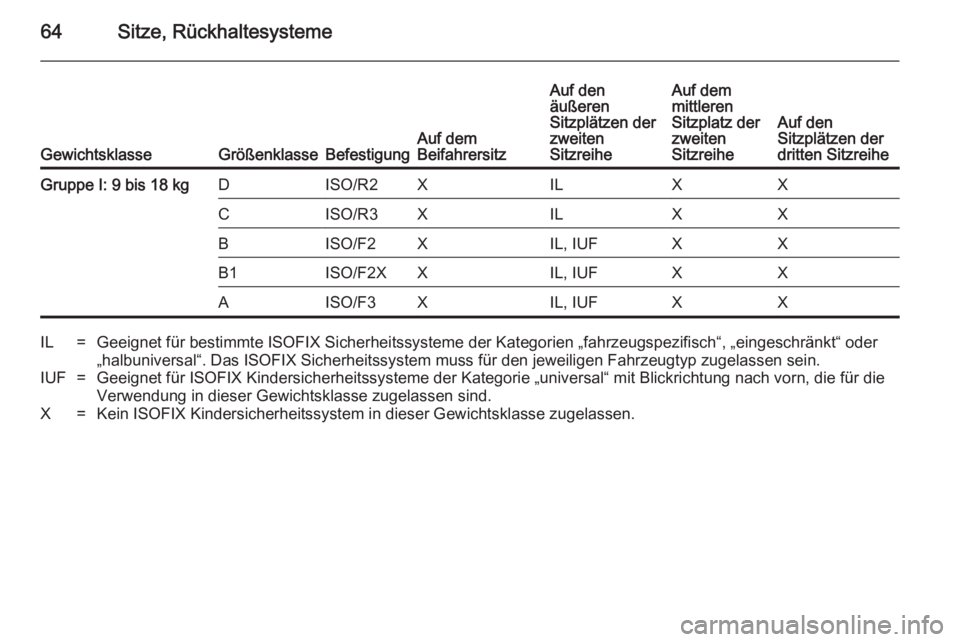

64Sitze, Rückhaltesysteme
GewichtsklasseGrößenklasseBefestigungAuf dem
Beifahrersitz
Auf den
äußeren
Sitzplätzen der
zweiten
SitzreiheAuf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreihe
Gruppe I: 9 bis 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXIL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.

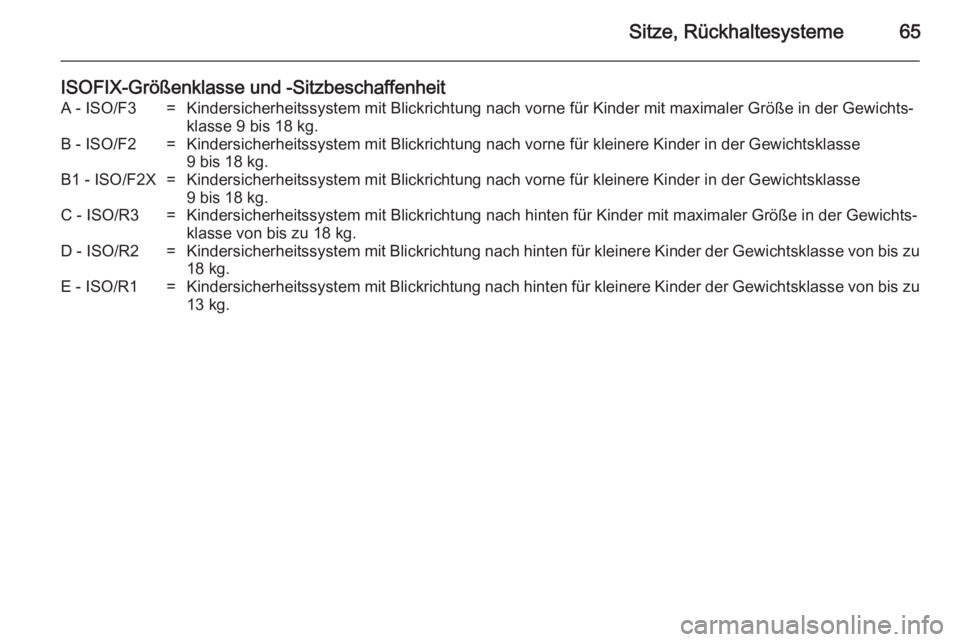

Sitze, Rückhaltesysteme65
ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse von bis zu 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu
13 kg.

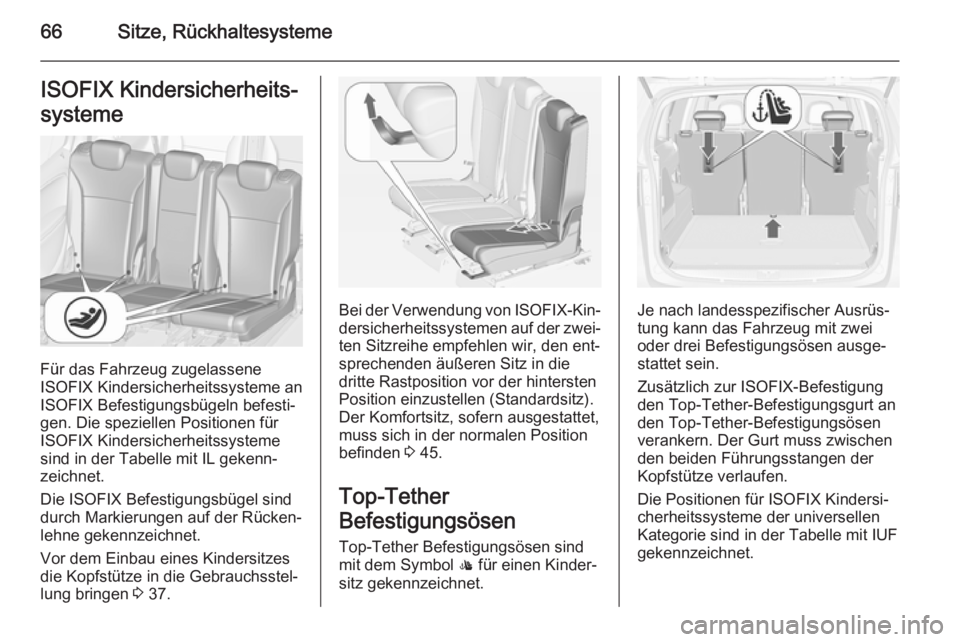

66Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Vor dem Einbau eines Kindersitzes
die Kopfstütze in die Gebrauchsstel‐
lung bringen 3 37.
Bei der Verwendung von ISOFIX-Kin‐
dersicherheitssystemen auf der zwei‐ ten Sitzreihe empfehlen wir, den ent‐
sprechenden äußeren Sitz in die
dritte Rastposition vor der hintersten
Position einzustellen (Standardsitz).
Der Komfortsitz, sofern ausgestattet,
muss sich in der normalen Position
befinden 3 45.
Top-Tether
Befestigungsösen
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

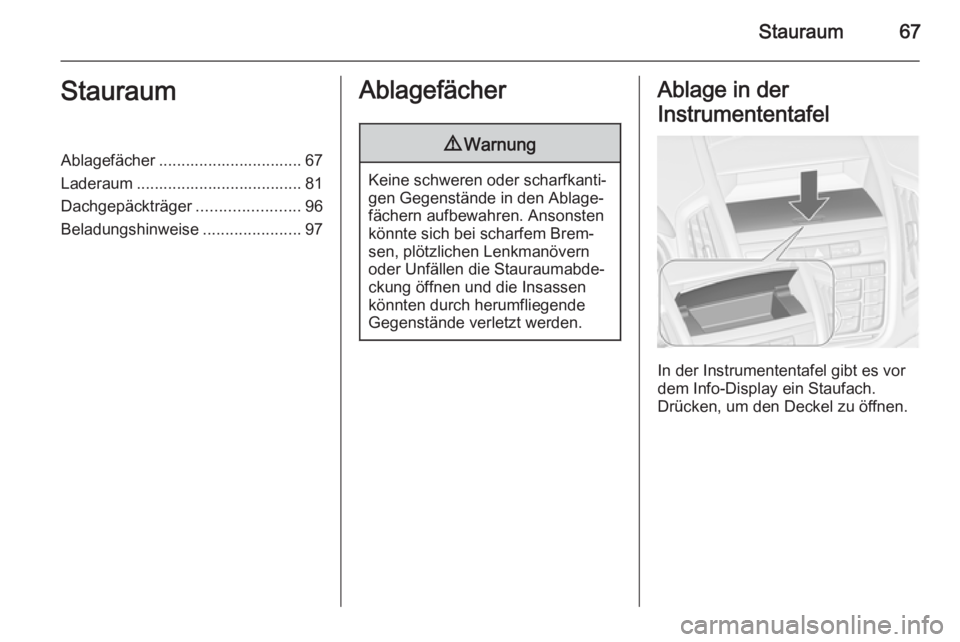

Stauraum67StauraumAblagefächer ................................ 67
Laderaum ..................................... 81 Dachgepäckträger .......................96
Beladungshinweise ......................97Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel
In der Instrumententafel gibt es vor
dem Info-Display ein Staufach.
Drücken, um den Deckel zu öffnen.

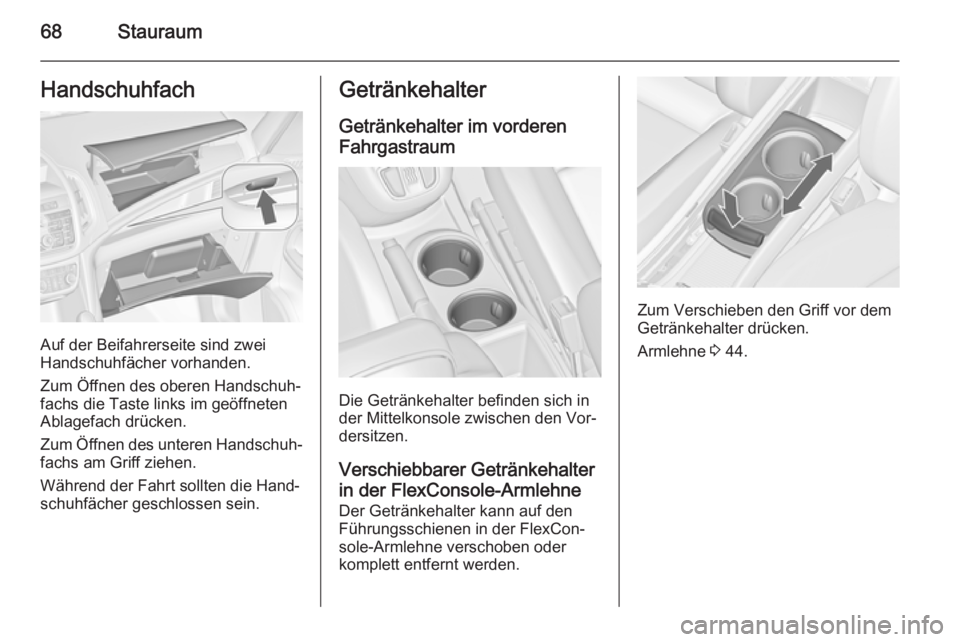

68StauraumHandschuhfach
Auf der Beifahrerseite sind zwei
Handschuhfächer vorhanden.
Zum Öffnen des oberen Handschuh‐ fachs die Taste links im geöffneten
Ablagefach drücken.
Zum Öffnen des unteren Handschuh‐
fachs am Griff ziehen.
Während der Fahrt sollten die Hand‐
schuhfächer geschlossen sein.
Getränkehalter
Getränkehalter im vorderen Fahrgastraum
Die Getränkehalter befinden sich in
der Mittelkonsole zwischen den Vor‐
dersitzen.
Verschiebbarer Getränkehalter
in der FlexConsole-Armlehne
Der Getränkehalter kann auf den
Führungsschienen in der FlexCon‐
sole-Armlehne verschoben oder
komplett entfernt werden.
Zum Verschieben den Griff vor dem
Getränkehalter drücken.
Armlehne 3 44.

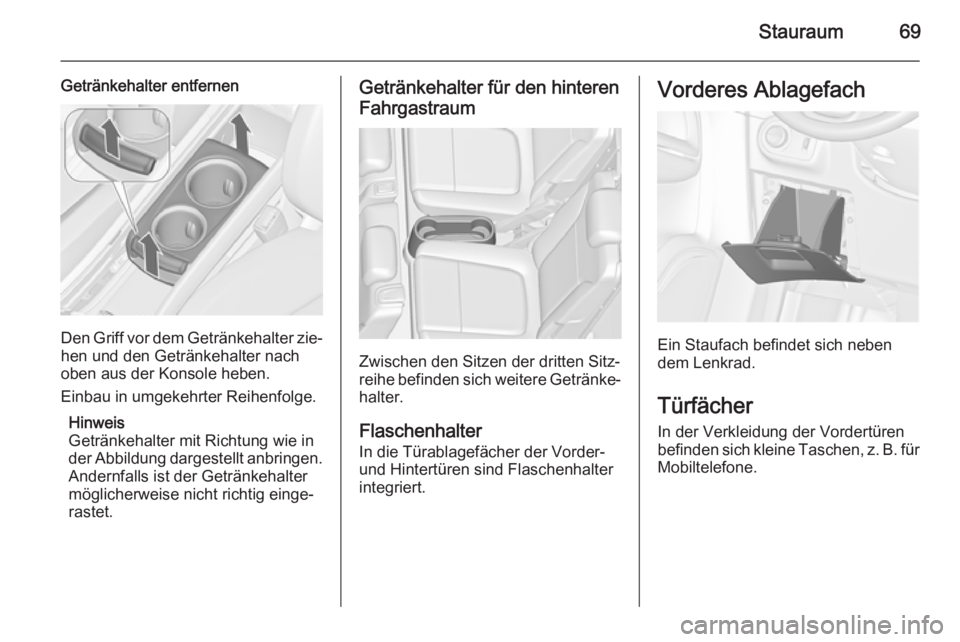

Stauraum69
Getränkehalter entfernen
Den Griff vor dem Getränkehalter zie‐hen und den Getränkehalter nach
oben aus der Konsole heben.
Einbau in umgekehrter Reihenfolge.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter für den hinteren
Fahrgastraum
Zwischen den Sitzen der dritten Sitz‐
reihe befinden sich weitere Getränke‐
halter.
Flaschenhalter
In die Türablagefächer der Vorder-
und Hintertüren sind Flaschenhalter
integriert.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
TürfächerIn der Verkleidung der Vordertüren
befinden sich kleine Taschen, z. B. für
Mobiltelefone.

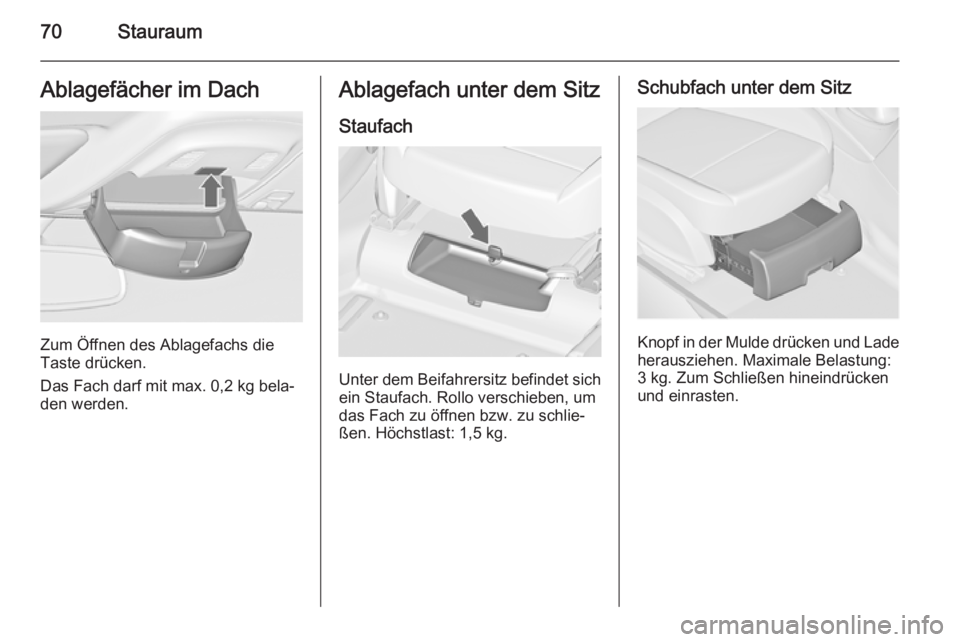

70StauraumAblagefächer im Dach
Zum Öffnen des Ablagefachs die
Taste drücken.
Das Fach darf mit max. 0,2 kg bela‐
den werden.
Ablagefach unter dem Sitz
Staufach
Unter dem Beifahrersitz befindet sich ein Staufach. Rollo verschieben, um
das Fach zu öffnen bzw. zu schlie‐
ßen. Höchstlast: 1,5 kg.
Schubfach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.
