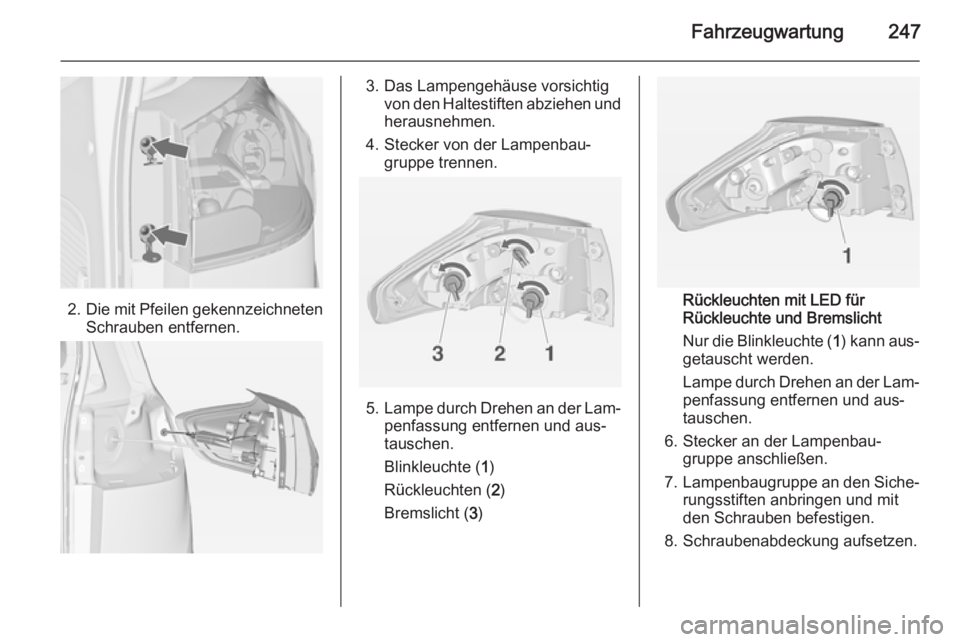

2.Die mit Pfeilen gekennzeichneten
Schrauben entfernen.
3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen.
4. Stecker von der Lampenbau‐ gruppe trennen.
5.Lampe durch Drehen an der Lam‐
penfassung entfernen und aus‐
tauschen.
Blinkleuchte ( 1)
Rückleuchten ( 2)
Bremslicht ( 3)
Rückleuchten mit LED für
Rückleuchte und Bremslicht
Nur die Blinkleuchte ( 1) kann aus‐
getauscht werden.
Lampe durch Drehen an der Lam‐
penfassung entfernen und aus‐
tauschen.
6. Stecker an der Lampenbau‐ gruppe anschließen.
7. Lampenbaugruppe an den Siche‐
rungsstiften anbringen und mit
den Schrauben befestigen.
8. Schraubenabdeckung aufsetzen.

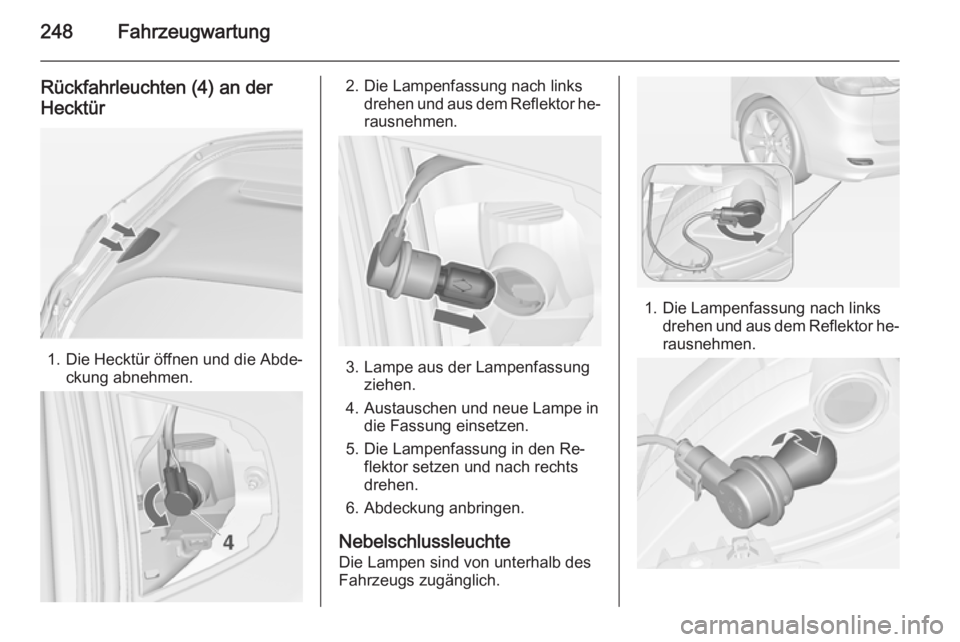

248Fahrzeugwartung
Rückfahrleuchten (4) an der
Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Lampenfassung nach linksdrehen und aus dem Reflektor he‐
rausnehmen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Die Lampenfassung in den Re‐ flektor setzen und nach rechts
drehen.
6. Abdeckung anbringen.
Nebelschlussleuchte Die Lampen sind von unterhalb des
Fahrzeugs zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐rausnehmen.

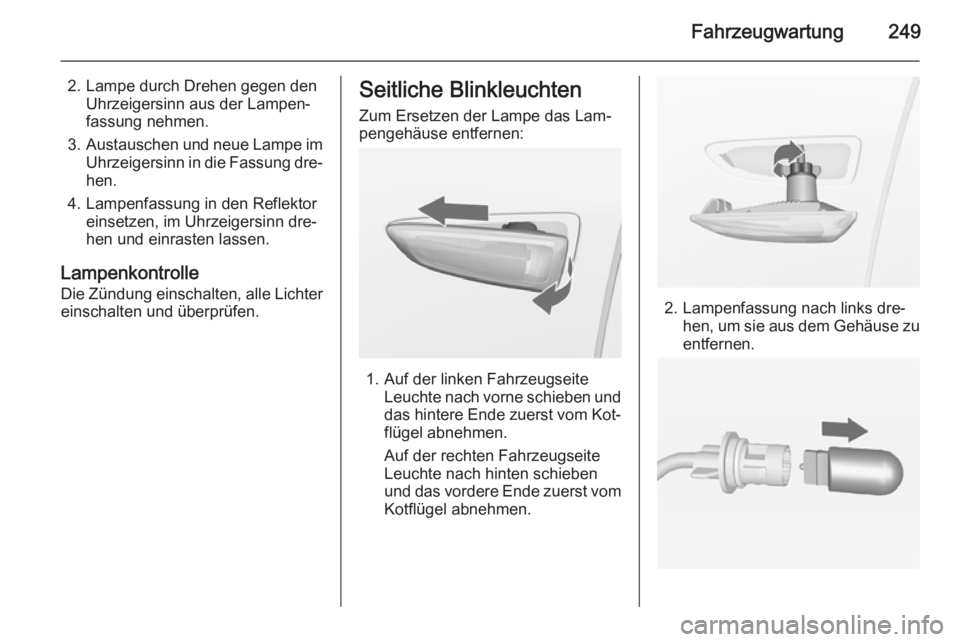

Fahrzeugwartung249
2. Lampe durch Drehen gegen denUhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn dre‐
hen und einrasten lassen.
Lampenkontrolle
Die Zündung einschalten, alle Lichter einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite Leuchte nach vorne schieben und
das hintere Ende zuerst vom Kot‐ flügel abnehmen.
Auf der rechten Fahrzeugseite
Leuchte nach hinten schieben
und das vordere Ende zuerst vom
Kotflügel abnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.

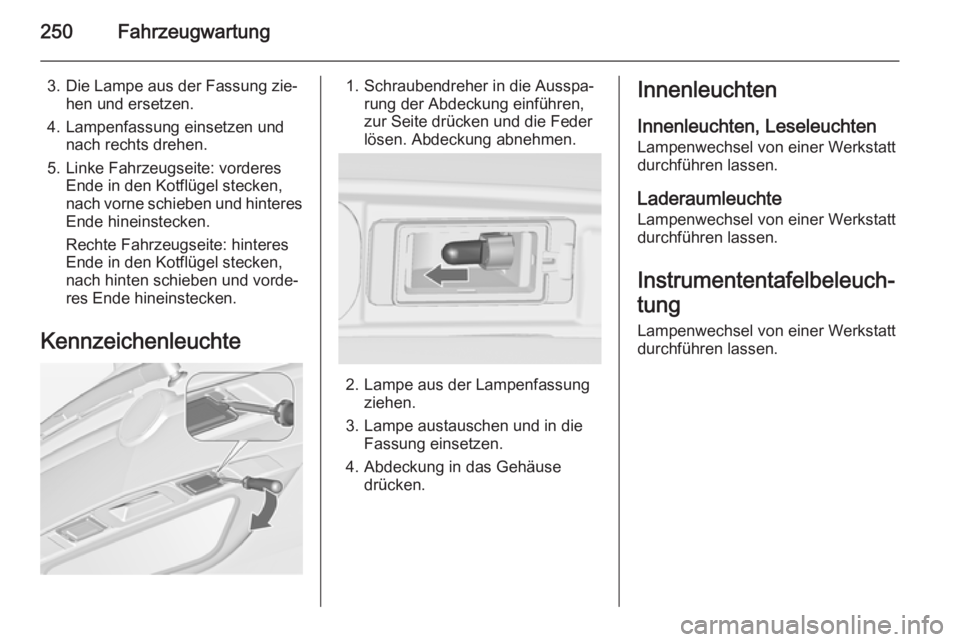

250Fahrzeugwartung
3. Die Lampe aus der Fassung zie‐hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Fahrzeugseite: vorderes Ende in den Kotflügel stecken,
nach vorne schieben und hinteres
Ende hineinstecken.
Rechte Fahrzeugseite: hinteres
Ende in den Kotflügel stecken,
nach hinten schieben und vorde‐ res Ende hineinstecken.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen. Abdeckung abnehmen.
2. Lampe aus der Lampenfassung ziehen.
3. Lampe austauschen und in die Fassung einsetzen.
4. Abdeckung in das Gehäuse drücken.
Innenleuchten
Innenleuchten, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

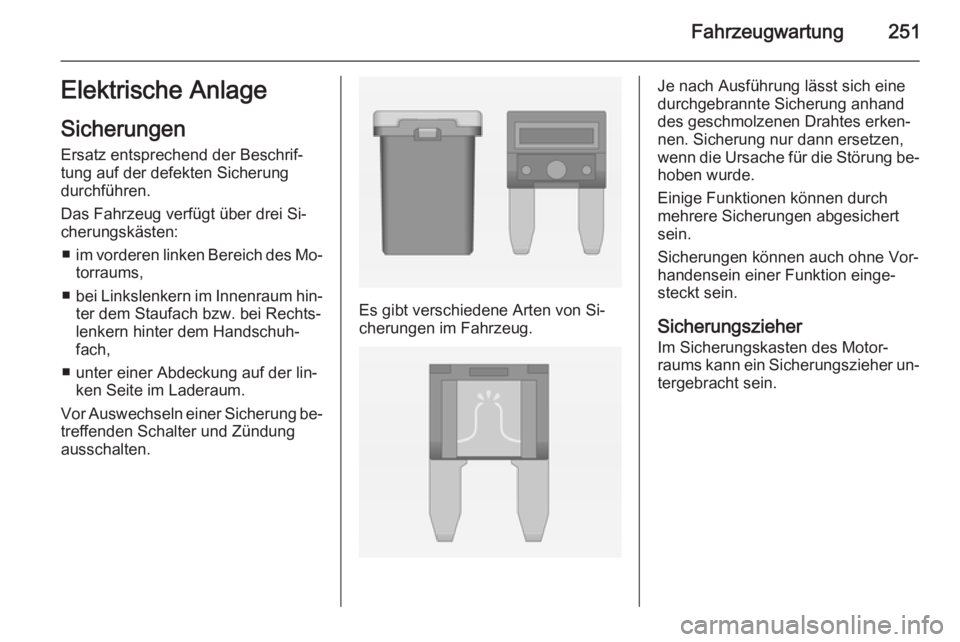

Fahrzeugwartung251Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ bei Linkslenkern im Innenraum hin‐
ter dem Staufach bzw. bei Rechts‐
lenkern hinter dem Handschuh‐
fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.

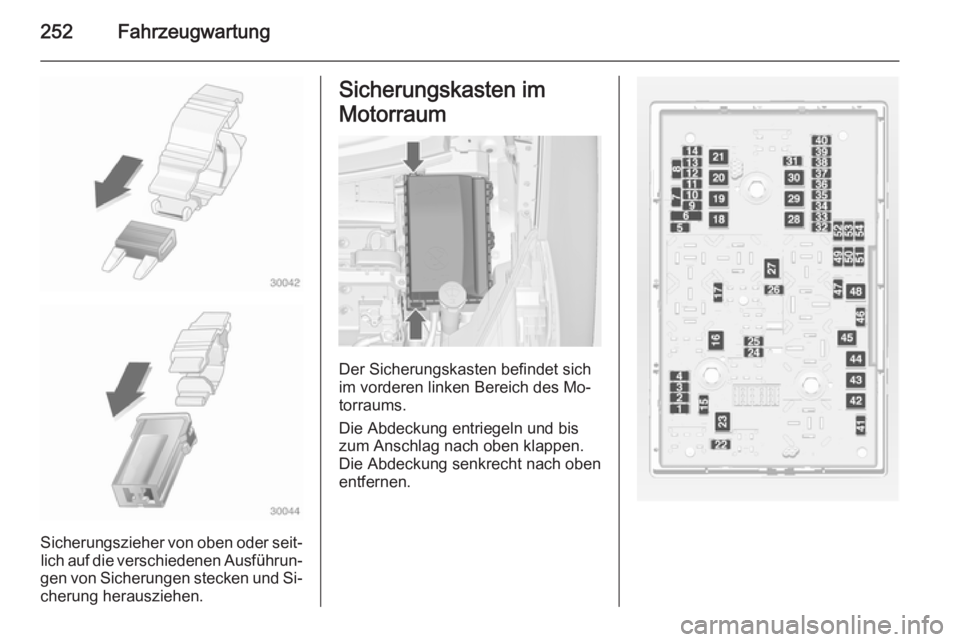

252Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

Fahrzeugwartung253
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung, Diebstahlwarn‐
anlage7Bebläsesteuerung, Steuergerät
Motor, Steuergerät Getriebe8Lambdasonde, Motorkühlung9Heckscheibensensor10Batteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS14HeckscheibenwischerNr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Stopp-Start-Automatik29Elektrische ParkbremseNr.Stromkreis30ABS31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel, Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Scheibenwaschanlage, Heck‐
scheiben-Waschanlage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer

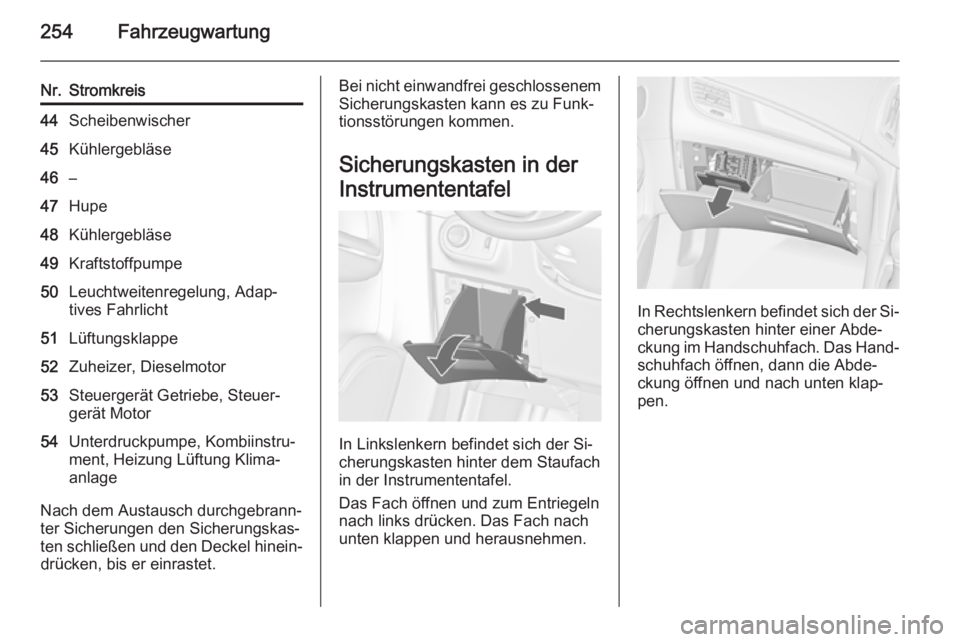

254Fahrzeugwartung
Nr.Stromkreis44Scheibenwischer45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer, Dieselmotor53Steuergerät Getriebe, Steuer‐
gerät Motor54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
