2014 OPEL ZAFIRA C stop start

Kurz und bündig11
1Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 29
3 Geschwindigkeitsregler ......187
Geschwindigkeitsbe‐
grenzer ................................ 189
Adaptiver Geschwindig‐
keitsregler ........................... 190
Auffahrwarnung ..................198
4 Seitliche Belüftungsdüsen ..162
5 Blinker, Lichthupe,
Abblendlicht und Fernlicht, Fernlichtassistent ...............151
Beleuchtung beim
Aussteigen ......................... 154
Standlicht ............................ 152
Tasten für Driver
Information Center ..............120
6 Instrumente ........................ 107
7 Fernbedienung am
Lenkrad ................................ 99
8 Driver Information Center .... 1209Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ....................... 101
10 Zentralverriegelung ...............22
Warnblinker ........................ 150
Sport-Modus ...................... 185
Tour-Modus ........................ 185
Kraftstoffwahltaste ..............108
Kontrollleuchte für
Airbagabschaltung .............114
Kontrollleuchte für
Beifahrer-Sicherheitsgurt ...113
11 Info-Display ........................ 125
12 Mittlere Belüftungsdüsen ...162
13 Status-LED der Diebstahl‐
warnanlage .......................... 27
14 Handschuhfach ....................68
15 Klimatisierungssysteme ......15616AUX-Eingang, USB-
Anschluss, SD-
Karteneinschub .....................10
Steckdose ........................... 105
17 Wählhebel, Schaltgetriebe . 180
Automatikgetriebe ..............176
18 Traktionskontrolle ............... 183
Elektronische Stabilitäts‐
regelung ............................. 184
Spurhalteassistent .............218
19 Elektrische Parkbremse ......181
20 Einparkhilfe ........................ 204
Erweiterte Einparkhilfe ........207
Eco-Taste für Stopp-Start-
System ................................ 168
21 Zündschloss mit
Lenkradsperre ....................166
22 Hupe .................................. 100
Fahrer-Airbag ....................... 57
23 Entriegelungsgriff der
Motorhaube ........................ 236

18Kurz und bündigLosfahrenVor dem Losfahren prüfen ■ Reifendruck und -zustand 3 258,
3 298.
■ Motorölstand und Flüssigkeits‐ stände 3 236.
■ Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen sindfunktionsfähig sowie frei von
Schmutz, Schnee und Eis.
■ Richtige Einstellung von Spiegeln, Sitzen und Sicherheitsgurten
3 29, 3 39, 3 53.
■ Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
■ Schlüssel in Stellung 1 drehen
■ Um die Lenkradsperre zu lösen, Lenkrad etwas bewegen
■ Kupplung und Bremse betätigen
■ Automatikgetriebe in P oder N
■ Gaspedal nicht betätigen
■ Dieselmotoren: Schlüssel zum Vor‐
glühen in Stellung 2 drehen und
warten, bis Kontrollleuchte ! er‐
lischt
■ Schlüssel auf 3 drehen und loslas‐
sen
Motor anlassen 3 167.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf N stellen
■ Kupplungspedal loslassen
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Stopp-Start-Automatik 3 168.

Sitze, Rückhaltesysteme45
Am Griff vorne an der Armlehne zie‐
hen und die Armlehne nach hinten
aus der Konsole schieben.
Einbau in umgekehrter Reihenfolge.
Heizung
Je nach gewünschter Heizleistung
Taste ß für den jeweiligen Sitz ein-
oder mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostop aktiv.
Stopp-Start-Automatik 3 168.Rücksitze
Sitze der zweiten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen der
zweiten und dritten Sitzreihe da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Sitze niemals während der Fahrt einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Standardsitz
Sitzposition einstellenDie Sitze der zweiten Sitzreihe kön‐
nen einzeln nach vorne bzw. hinten
verschoben werden.

100Instrumente, BedienelementeLenkradheizung
Die Heizung durch Drücken der
Taste * einschalten. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostop aktiv.
Stopp-Start-Automatik 3 168.
Hupe
j drücken.

106Instrumente, Bedienelemente

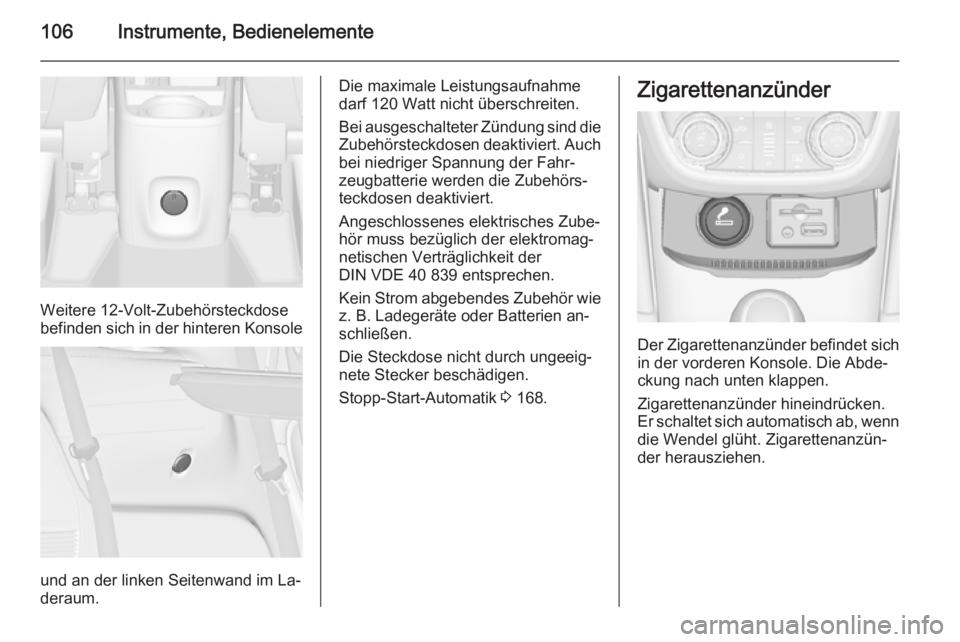

Weitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im La‐
deraum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐ nete Stecker beschädigen.
Stopp-Start-Automatik 3 168.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.

Instrumente, Bedienelemente115Fehlfunktion, Serviceg leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Fahrzeugmeldungen 3 127.
Bremssystem,
Kupplungssystem
Brems- und Kupplungsflüssig‐
keitsstand R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 239.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 181.
Pedal betätigen
- leuchtet oder blinkt gelb.
Zum Starten des Motors muss das
Kupplungspedal betätigt werden.
Stopp-Start-Automatik 3 168.
Leuchtet
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 181.
Blinken
Zum Starten des Motors muss das
Kupplungspedal betätigt werden
3 167.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchtet
Elektrische Parkbremse ist angezo‐
gen 3 181.Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐ schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐
men.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.
Leuchtet Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 181.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.

116Instrumente, Bedienelemente9Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 181.
Hochschalten
[ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Display bzw.
Uplevel-Kombi-Display als Symbol
angezeigt, wenn aus Gründen der
Kraftstoffersparnis ein Hochschalten
empfohlen wird.
Bei manchen Modellen wird die
Schaltempfehlung im Driver Informa‐
tion Center ganzseitig als Popup ein‐
geblendet.
EcoFlex-Fahrassistent 3 131.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung Die Lenkunterstützung ist durch eine
Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das
System abgekühlt ist.
Stopp-Start-Automatik 3 168.
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch neh‐
men.Spurassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System erkennt einen unbeab‐
sichtigten Spurwechsel.
Ultraschall-Einparkhilfe r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.

Instrumente, Bedienelemente117
Ultraschall-Einparkhilfe 3 204.
Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchtet Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.Blinken
Das System greift aktiv ein. Die Mo‐torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 184, Traktionskontrolle 3 183.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefer Außentemperatur ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐ nigt werden.So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 171, Stopp-
Start-Automatik 3 168.
AdBlue Y leuchtet oder blinkt gelb.
Leuchtet
Die Höchstgeschwindigkeit wird beim nächsten Start auf 100 km/h be‐
schränkt.
