2014 OPEL ZAFIRA C Betriebsanleitung (in German)

Sitze, Rückhaltesysteme55
Die untere Gurtzunge von der Siche‐
rung abnehmen und in das linke Gurt‐
schloss ( 1) des mittleren Sitzes ein‐
rasten. Die obere Gurtzunge mit dem
Gurt über den Beckenbereich und die Schulter führen (Gurt dabei nicht ver‐
drehen) und in das rechte Gurt‐
schloss ( 2) des mittleren Sitzes ein‐
rasten.
Zum Ablegen des Sicherheitsgurts
zunächst den Knopf am rechten Gurt‐ schloss ( 2) drücken und die obere
Gurtzunge lösen. Dann den Knopf am
linken Gurtschloss ( 1) drücken und
die untere Gurtzunge lösen. Der Si‐
cherheitsgurt wird automatisch auf‐
gerollt.
Die obere Schlosszunge in die Halte‐ rung drücken. Die zusammenge‐
steckten Schlosszungen an den Si‐
cherheitsgurt klappen.
Den Sicherheitsgurthalter in das
Dach schieben. Dabei muss die un‐
tere Schlosszunge nach vorn zeigen.
Sicherheitsgurte der dritten
Sitzreihe Die Sitze der dritten Sitzreihe sind mit
Dreipunkt-Sicherheitsgurten ausge‐
stattet.

56Sitze, Rückhaltesysteme
Wenn die Sicherheitsgurte nicht ver‐
wendet oder die Sitze eingeklappt
werden, die Gurtzunge der beiden Si‐
cherheitsgurte in die am Gurt ange‐
brachte Tasche einführen.
Wenn der mittlere Sitz der zweiten
Sitzreihe belegt und der Sicherheits‐
gurt angelegt ist, darf der linke Sitz
der dritten Sitzreihe nur von einer
Person mit einer Körpergröße von
max. 150 cm verwendet werden.
An der Rückseite des Sicherheits‐
gurts für den mittleren Sitz ist ein
Warnhinweis angebracht, der den
Fahrgast auf dem linken Sitz der drit‐
ten Sitzreihe auf diese Bedingung
hinweist.
Benutzung von
Sicherheitsgurten während der
Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der
Airbag -Systeme und Gurtstraffer be‐
findet sich im Bereich der Mittelkon‐ sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Abdeckungen der Airbags nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.

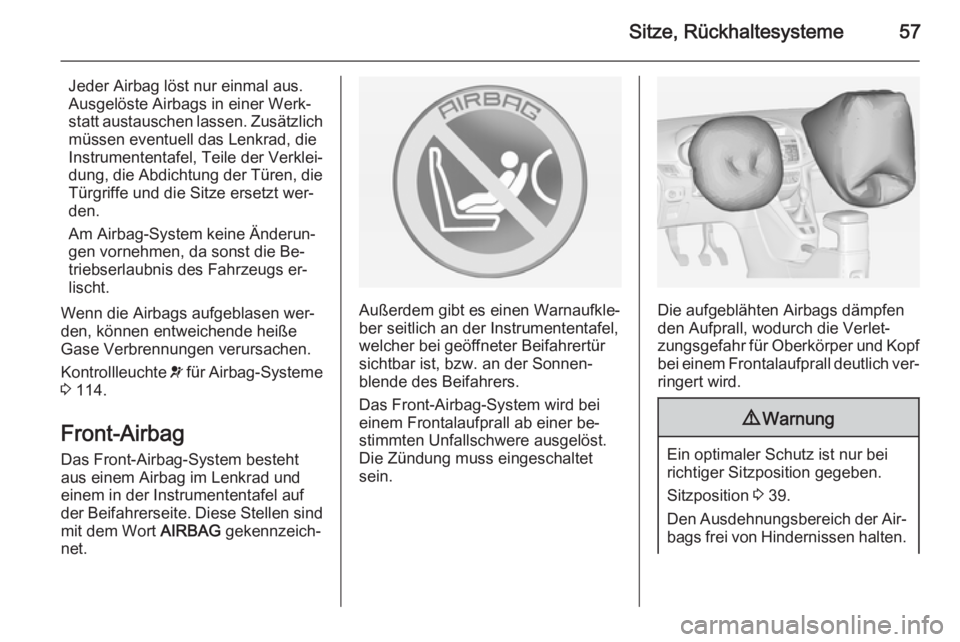

Sitze, Rückhaltesysteme57
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Kontrollleuchte v für Airbag-Systeme
3 114.
Front-Airbag Das Front-Airbag-System besteht
aus einem Airbag im Lenkrad und einem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.
Außerdem gibt es einen Warnaufkle‐
ber seitlich an der Instrumententafel,
welcher bei geöffneter Beifahrertür
sichtbar ist, bzw. an der Sonnen‐
blende des Beifahrers.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf
bei einem Frontalaufprall deutlich ver‐ ringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 39.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.

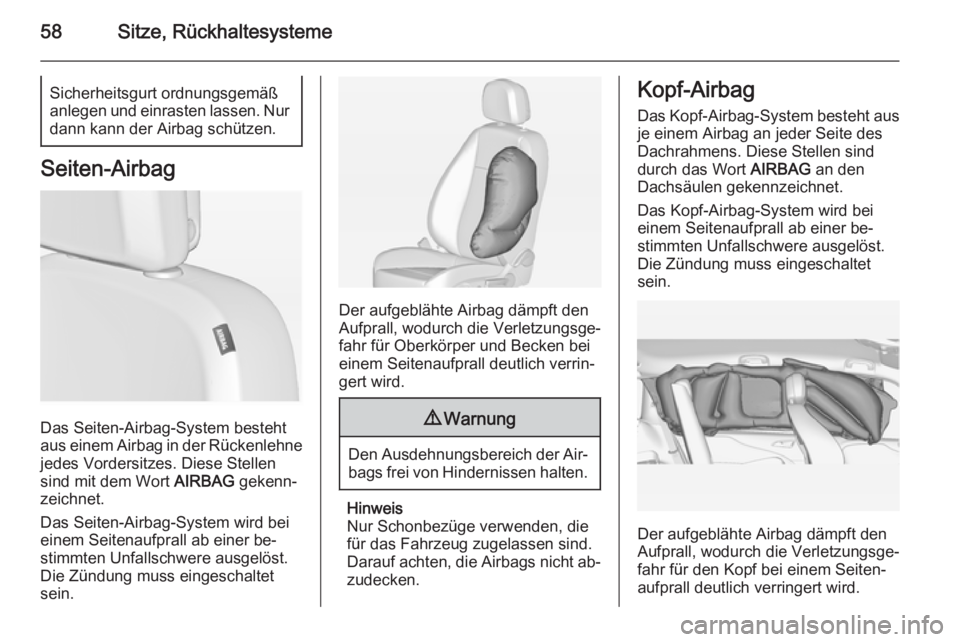

58Sitze, RückhaltesystemeSicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an den
Dachsäulen gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.

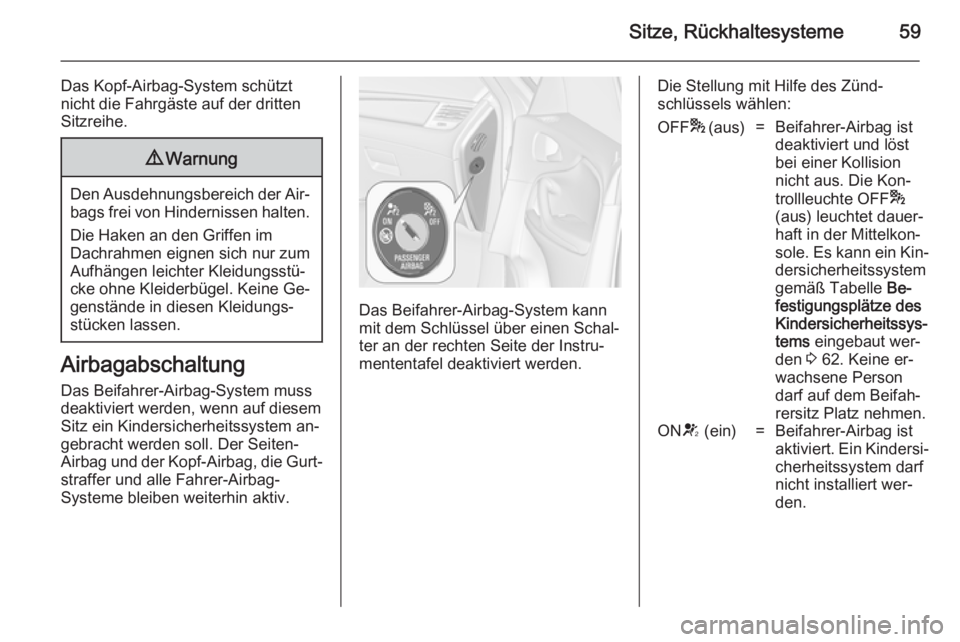

Sitze, Rückhaltesysteme59
Das Kopf-Airbag-System schützt
nicht die Fahrgäste auf der dritten
Sitzreihe.9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.
Airbagabschaltung
Das Beifahrer-Airbag-System muss
deaktiviert werden, wenn auf diesem
Sitz ein Kindersicherheitssystem an‐ gebracht werden soll. Der Seiten-
Airbag und der Kopf-Airbag, die Gurt‐
straffer und alle Fahrer-Airbag-
Systeme bleiben weiterhin aktiv.
Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter an der rechten Seite der Instru‐
mententafel deaktiviert werden.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:OFF * (aus)=Beifahrer-Airbag ist
deaktiviert und löst
bei einer Kollision
nicht aus. Die Kon‐
trollleuchte OFF *
(aus) leuchtet dauer‐
haft in der Mittelkon‐
sole. Es kann ein Kin‐ dersicherheitssystem
gemäß Tabelle Be‐
festigungsplätze des
Kindersicherheitssys‐
tems eingebaut wer‐
den 3 62. Keine er‐
wachsene Person
darf auf dem Beifah‐
rersitz Platz nehmen.ON V (ein)=Beifahrer-Airbag ist
aktiviert. Ein Kindersi‐
cherheitssystem darf
nicht installiert wer‐
den.

60Sitze, Rückhaltesysteme9Gefahr
Bei aktiviertem Airbag besteht für
ein Kind in einem Kinderrückhal‐ tesystem auf dem Beifahrersitz
tödliche Verletzungsgefahr.
Bei deaktiviertem Airbag besteht
für einen Erwachsenen auf dem
Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte „ON V
“
(EIN) nach dem Einschalten der Zün‐
dung etwa 60 Sekunden lang auf‐
leuchtet, wird das Beifahrer-Airbag-
System im Fall eines Aufpralls aus‐
gelöst.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐
fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen. Um‐ gehend eine Werkstatt kontaktieren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 114.Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das Fahrzeug abgestimmt ist.
Wird ein Kindersicherheitssystem
verwendet, sind die folgenden Ge‐ brauchs- und Montageanweisungen
sowie die dem Kindersicherheitssys‐
tem beiliegenden Anweisungen zu
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Warnung
Wenn ein Kindersicherheitssys‐
tem auf dem Beifahrersitz verwen‐
det wird, muss das Airbag-System für den Beifahrersitz deaktiviert

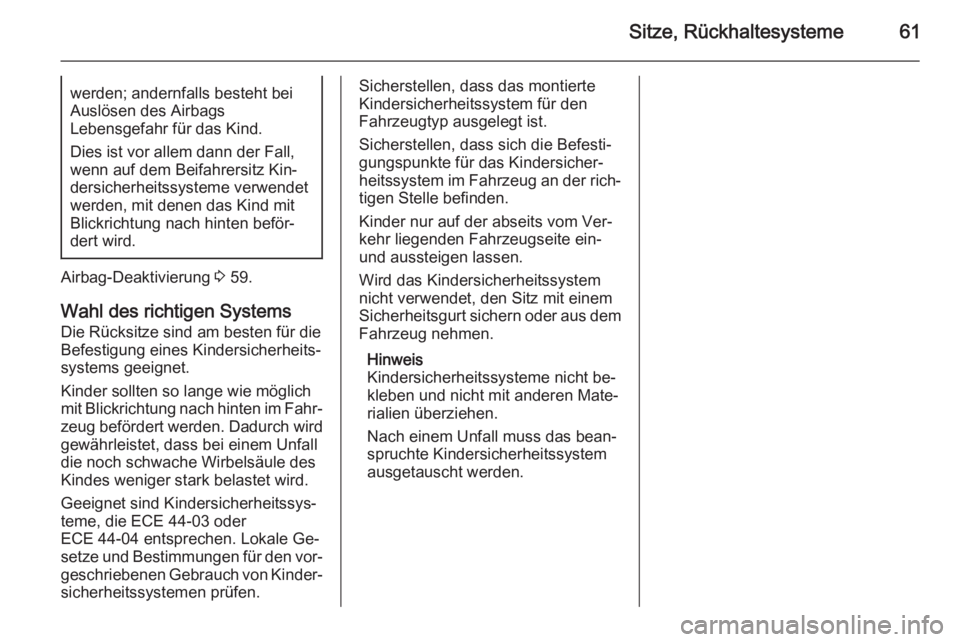

Sitze, Rückhaltesysteme61werden; andernfalls besteht bei
Auslösen des Airbags
Lebensgefahr für das Kind.
Dies ist vor allem dann der Fall, wenn auf dem Beifahrersitz Kin‐
dersicherheitssysteme verwendet
werden, mit denen das Kind mit
Blickrichtung nach hinten beför‐
dert wird.
Airbag-Deaktivierung 3 59.
Wahl des richtigen Systems
Die Rücksitze sind am besten für die
Befestigung eines Kindersicherheits‐
systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignet sind Kindersicherheitssys‐
teme, die ECE 44-03 oder ECE 44-04 entsprechen. Lokale Ge‐setze und Bestimmungen für den vor‐ geschriebenen Gebrauch von Kinder‐
sicherheitssystemen prüfen.
Sicherstellen, dass das montierte Kindersicherheitssystem für den
Fahrzeugtyp ausgelegt ist.
Sicherstellen, dass sich die Befesti‐
gungspunkte für das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle befinden.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wird das Kindersicherheitssystem
nicht verwendet, den Sitz mit einem
Sicherheitsgurt sichern oder aus dem
Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐ kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

62Sitze, RückhaltesystemeBefestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Gewichts- bzw. Altersklasse
Auf dem Beifahrersitz
Auf den äußeren
Sitzplätzen der
zweiten Sitzreihe
Auf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreiheaktivierter
Airbagdeaktivierter
Airbag
Gruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U2XUGruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1U 2XUGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1U2XUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXXUXUGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXUXU
