Sõiduki hooldamine143
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Udulaternad
Lambid tuleb lasta vahetada hooldustöökojas.
Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

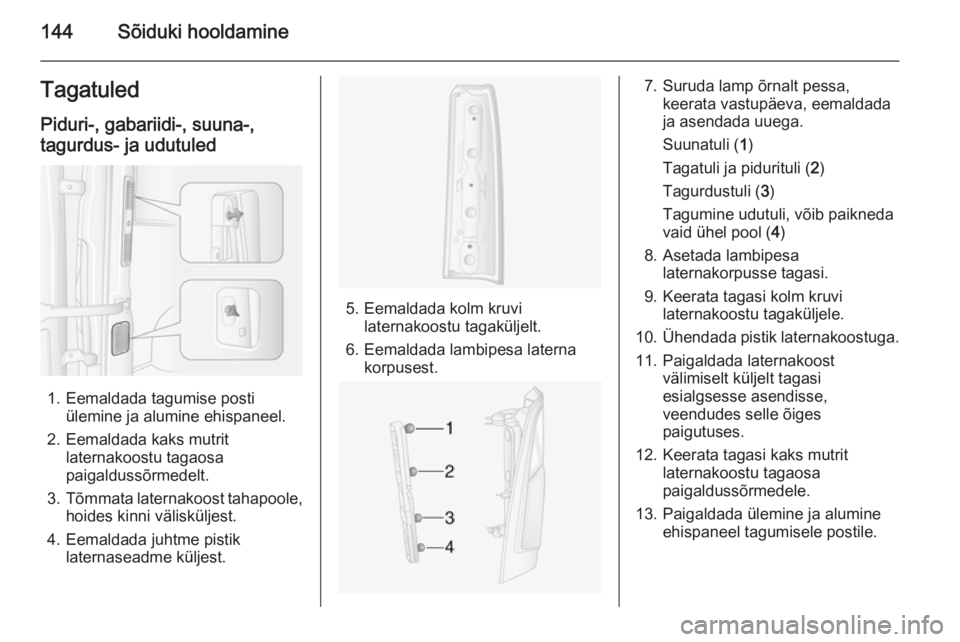

144Sõiduki hooldamineTagatuledPiduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada kolm kruvi laternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.
7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.

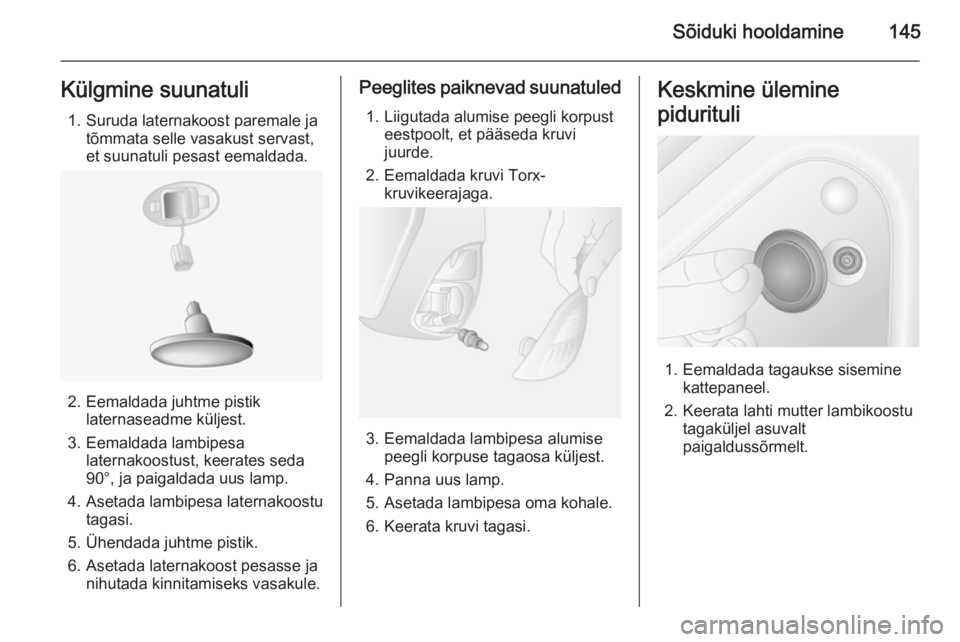

Sõiduki hooldamine145Külgmine suunatuli1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Ühendada juhtme pistik.
6. Asetada laternakoost pesasse ja nihutada kinnitamiseks vasakule.
Peeglites paiknevad suunatuled
1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Asetada lambipesa oma kohale. 6. Keerata kruvi tagasi.
Keskmine ülemine
pidurituli
1. Eemaldada tagaukse sisemine kattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.

146Sõiduki hooldamine
3. Eemaldada laternakoostvälisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrivalgusti

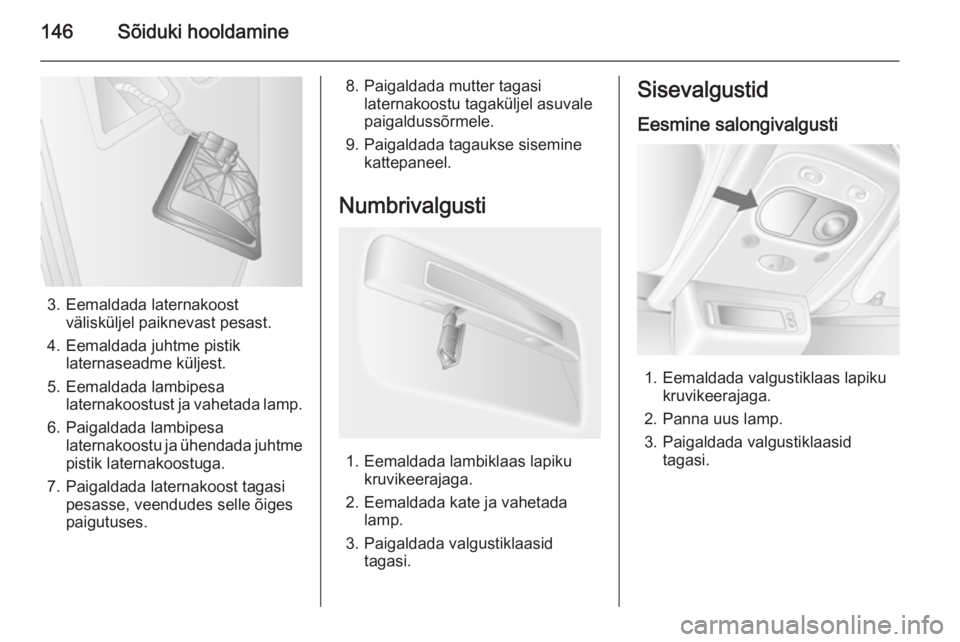

1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Eemaldada kate ja vahetada lamp.
3. Paigaldada valgustiklaasid tagasi.
Sisevalgustid
Eesmine salongivalgusti
1. Eemaldada valgustiklaas lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldada valgustiklaasid tagasi.

Sõiduki hooldamine147

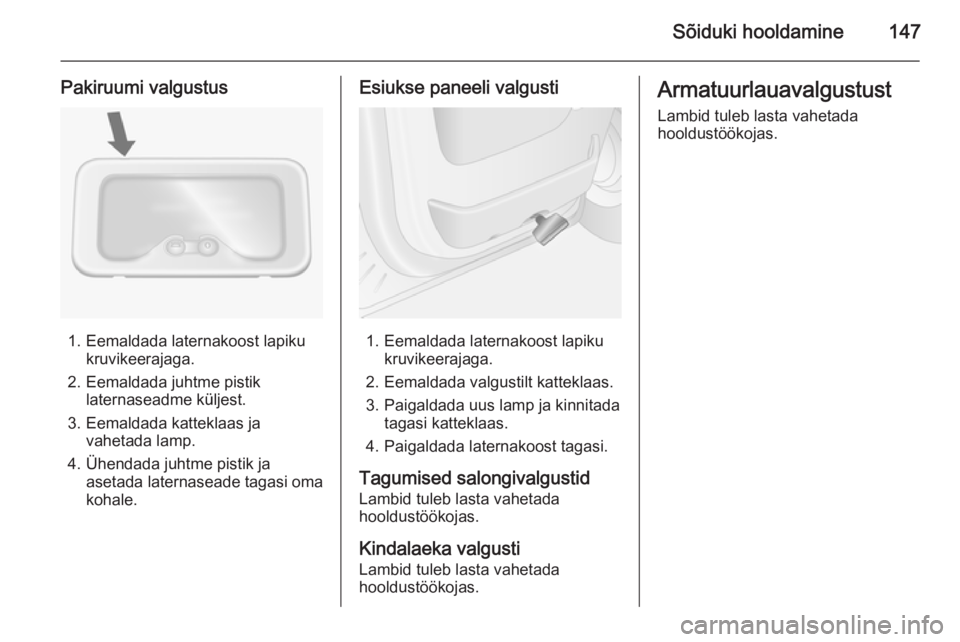

Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Ühendada juhtme pistik ja asetada laternaseade tagasi oma
kohale.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada valgustilt katteklaas.
3. Paigaldada uus lamp ja kinnitada tagasi katteklaas.
4. Paigaldada laternakoost tagasi.
Tagumised salongivalgustid Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustust
Lambid tuleb lasta vahetada
hooldustöökojas.

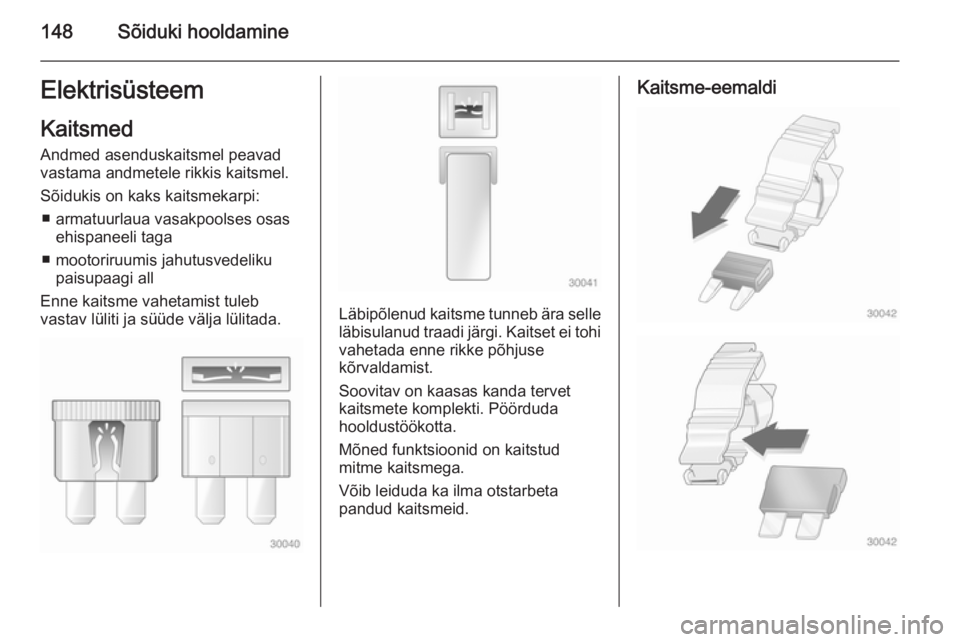

148Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ■ armatuurlaua vasakpoolses osas ehispaneeli taga
■ mootoriruumis jahutusvedeliku paisupaagi all
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

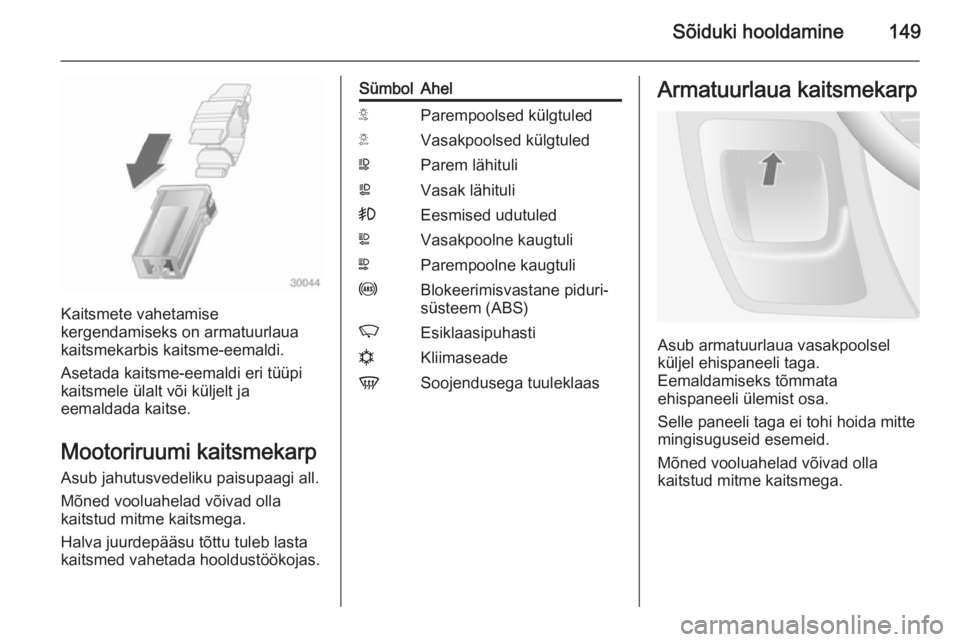

Kaitsme-eemaldi

Sõiduki hooldamine149
Kaitsmete vahetamise
kergendamiseks on armatuurlaua
kaitsmekarbis kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Asub jahutusvedeliku paisupaagi all.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Halva juurdepääsu tõttu tuleb lasta
kaitsmed vahetada hooldustöökojas.
SümbolAhelSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasakpoolne kaugtuliNParempoolne kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KEsiklaasipuhastinKliimaseadeVSoojendusega tuuleklaasArmatuurlaua kaitsmekarp
Asub armatuurlaua vasakpoolsel
küljel ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

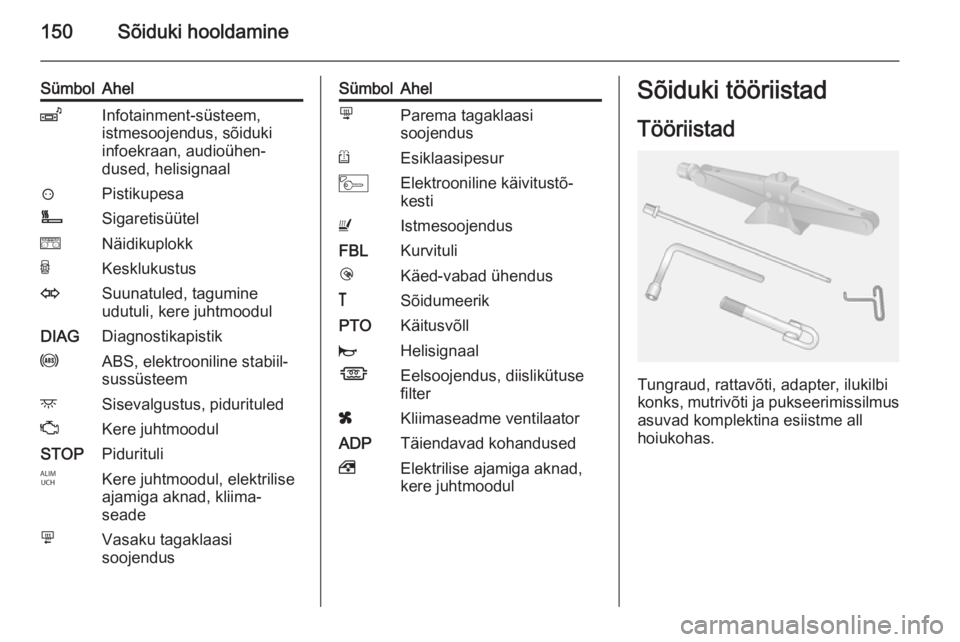

150Sõiduki hooldamine
SümbolAhelZInfotainment-süsteem,
istmesoojendus, sõiduki
infoekraan, audioühen‐
dused, helisignaal?PistikupesaÌSigaretisüüteleNäidikuplokkUKesklukustusOSuunatuled, tagumine
udutuli, kere juhtmoodulDIAGDiagnostikapistikuABS, elektrooniline stabiil‐
sussüsteemdSisevalgustus, pidurituledZKere juhtmoodulSTOPPidurituliIKere juhtmoodul, elektrilise
ajamiga aknad, kliima‐
seademVasaku tagaklaasi soojendusSümbolAhelnParema tagaklaasi
soojendusREsiklaasipesurMElektrooniline käivitustõ‐
kestiUIstmesoojendusFBLKurvitulilKäed-vabad ühendus&SõidumeerikPTOKäitusvõlljHelisignaalÍEelsoojendus, diislikütuse
filterxKliimaseadme ventilaatorADPTäiendavad kohandused,Elektrilise ajamiga aknad,
kere juhtmoodulSõiduki tööriistad
Tööriistad
Tungraud, rattavõti, adapter, ilukilbi
konks, mutrivõti ja pukseerimissilmus asuvad komplektina esiistme all
hoiukohas.
