2014 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

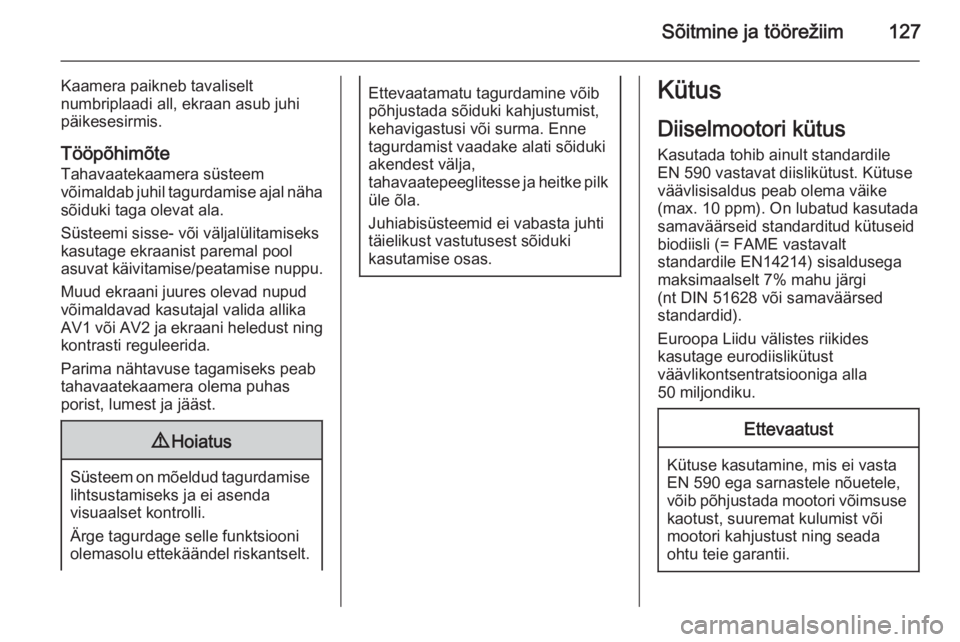

Sõitmine ja töörežiim127
Kaamera paikneb tavaliselt
numbriplaadi all, ekraan asub juhi
päikesesirmis.
Tööpõhimõte
Tahavaatekaamera süsteem
võimaldab juhil tagurdamise ajal näha sõiduki taga olevat ala.
Süsteemi sisse- või väljalülitamiseks
kasutage ekraanist paremal pool
asuvat käivitamise/peatamise nuppu.
Muud ekraani juures olevad nupud
võimaldavad kasutajal valida allika
AV1 või AV2 ja ekraani heledust ning
kontrasti reguleerida.
Parima nähtavuse tagamiseks peab
tahavaatekaamera olema puhas
porist, lumest ja jääst.9 Hoiatus
Süsteem on mõeldud tagurdamise
lihtsustamiseks ja ei asenda
visuaalset kontrolli.
Ärge tagurdage selle funktsiooni
olemasolu ettekäändel riskantselt.
Ettevaatamatu tagurdamine võib
põhjustada sõiduki kahjustumist,
kehavigastusi või surma. Enne
tagurdamist vaadake alati sõiduki
akendest välja,
tahavaatepeeglitesse ja heitke pilk üle õla.
Juhiabisüsteemid ei vabasta juhti
täielikust vastutusest sõiduki
kasutamise osas.Kütus
Diiselmootori kütus
Kasutada tohib ainult standardile EN 590 vastavat diislikütust. Kütuseväävlisisaldus peab olema väike
(max. 10 ppm). On lubatud kasutada
samaväärseid standarditud kütuseid
biodiisli (= FAME vastavalt
standardile EN14214) sisaldusega
maksimaalselt 7% mahu järgi
(nt DIN 51628 või samaväärsed
standardid).
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla
50 miljondiku.Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.

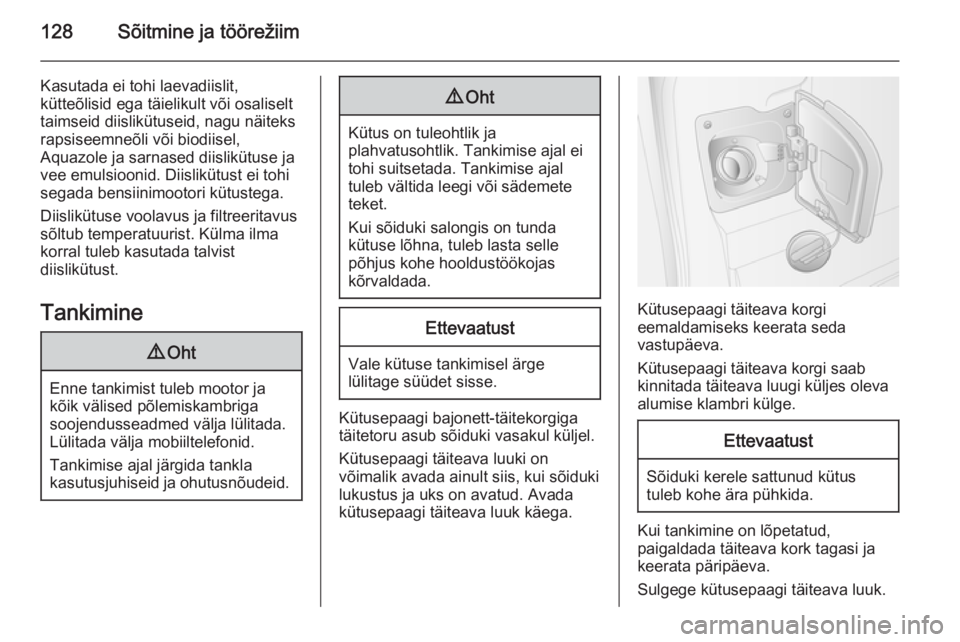

128Sõitmine ja töörežiim
Kasutada ei tohi laevadiislit,
kütteõlisid ega täielikult või osaliselt
taimseid diislikütuseid, nagu näiteks
rapsiseemneõli või biodiisel,
Aquazole ja sarnased diislikütuse ja
vee emulsioonid. Diislikütust ei tohi
segada bensiinimootori kütustega.
Diislikütuse voolavus ja filtreeritavus
sõltub temperatuurist. Külma ilma
korral tuleb kasutada talvist
diislikütust.
Tankimine9 Oht
Enne tankimist tuleb mootor ja
kõik välised põlemiskambriga
soojendusseadmed välja lülitada.
Lülitada välja mobiiltelefonid.
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
9 Oht
Kütus on tuleohtlik ja
plahvatusohtlik. Tankimise ajal ei tohi suitsetada. Tankimise ajal
tuleb vältida leegi või sädemete
teket.
Kui sõiduki salongis on tunda
kütuse lõhna, tuleb lasta selle
põhjus kohe hooldustöökojas
kõrvaldada.
Ettevaatust
Vale kütuse tankimisel ärge
lülitage süüdet sisse.
Kütusepaagi bajonett-täitekorgiga
täitetoru asub sõiduki vasakul küljel.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus ja uks on avatud. Avada
kütusepaagi täiteava luuk käega.
Kütusepaagi täiteava korgi
eemaldamiseks keerata seda
vastupäeva.
Kütusepaagi täiteava korgi saab
kinnitada täiteava luugi küljes oleva
alumise klambri külge.
Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
Kui tankimine on lõpetatud,
paigaldada täiteava kork tagasi ja
keerata päripäeva.
Sulgege kütusepaagi täiteava luuk.

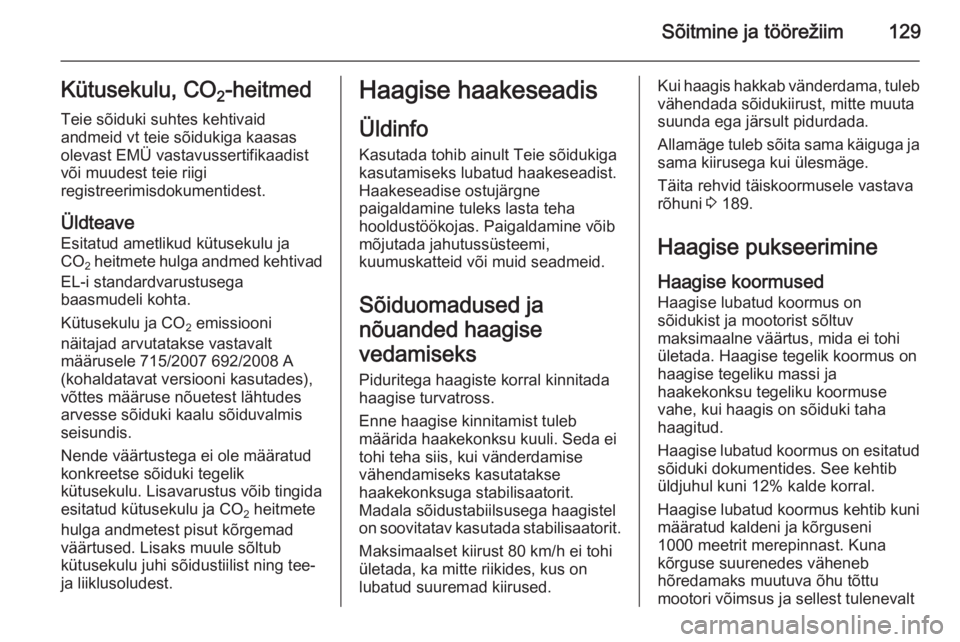

Sõitmine ja töörežiim129Kütusekulu, CO2-heitmed
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.
Üldteave Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 emissiooni
näitajad arvutatakse vastavalt
määrusele 715/2007 692/2008 A
(kohaldatavat versiooni kasutades),
võttes määruse nõuetest lähtudes arvesse sõiduki kaalu sõiduvalmis
seisundis.
Nende väärtustega ei ole määratud
konkreetse sõiduki tegelik
kütusekulu. Lisavarustus võib tingida
esitatud kütusekulu ja CO 2 heitmete
hulga andmetest pisut kõrgemad
väärtused. Lisaks muule sõltub
kütusekulu juhi sõidustiilist ning tee-
ja liiklusoludest.Haagise haakeseadis
Üldinfo
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadist.
Haakeseadise ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Sõiduomadused ja
nõuanded haagise
vedamiseks
Piduritega haagiste korral kinnitada
haagise turvatross.
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagistel on soovitatav kasutada stabilisaatorit.
Maksimaalset kiirust 80 km/h ei tohi
ületada, ka mitte riikides, kus on
lubatud suuremad kiirused.Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muutasuunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 189.
Haagise pukseerimine Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni
määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevalt

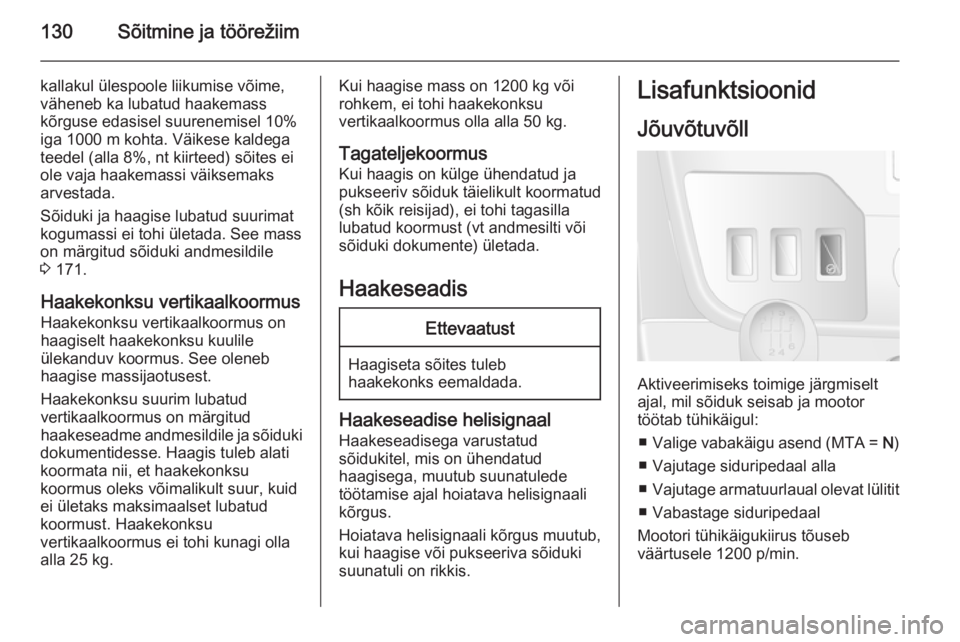

130Sõitmine ja töörežiim
kallakul ülespoole liikumise võime,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldega teedel (alla 8%, nt kiirteed) sõites ei
ole vaja haakemassi väiksemaks
arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 171.
Haakekonksu vertikaalkoormus Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus on märgitud
haakeseadme andmesildile ja sõiduki
dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.Kui haagise mass on 1200 kg või
rohkem, ei tohi haakekonksu
vertikaalkoormus olla alla 50 kg.
Tagateljekoormus
Kui haagis on külge ühendatud ja
pukseeriv sõiduk täielikult koormatud
(sh kõik reisijad), ei tohi tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) ületada.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakeseadise helisignaal
Haakeseadisega varustatud
sõidukitel, mis on ühendatud
haagisega, muutub suunatulede
töötamise ajal hoiatava helisignaali
kõrgus.
Hoiatava helisignaali kõrgus muutub,
kui haagise või pukseeriva sõiduki
suunatuli on rikkis.
Lisafunktsioonid
Jõuvõtuvõll
Aktiveerimiseks toimige järgmiselt
ajal, mil sõiduk seisab ja mootor
töötab tühikäigul:
■ Valige vabakäigu asend (MTA = N)
■ Vajutage siduripedaal alla ■ Vajutage armatuurlaual olevat lülitit
■ Vabastage siduripedaal
Mootori tühikäigukiirus tõuseb
väärtusele 1200 p/min.

Sõitmine ja töörežiim131
Kui süsteem ei rakendu, korrake
toimingut või laske siduripedaali järk-
järgult üles.
Inaktiveerimiseks vajutage
siduripedaal alla ja vajutage
armatuurlaual olevat lülitit.

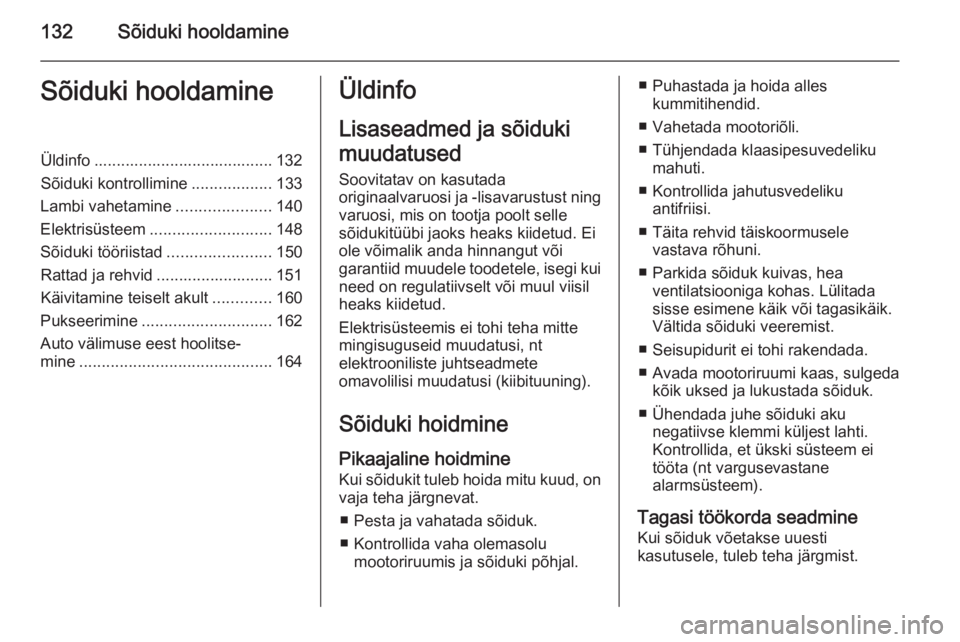

132Sõiduki hooldamineSõiduki hooldamineÜldinfo ........................................ 132
Sõiduki kontrollimine ..................133
Lambi vahetamine .....................140
Elektrisüsteem ........................... 148
Sõiduki tööriistad .......................150
Rattad ja rehvid .......................... 151
Käivitamine teiselt akult .............160
Pukseerimine ............................. 162
Auto välimuse eest hoolitse‐
mine ........................................... 164Üldinfo
Lisaseadmed ja sõiduki
muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui need on regulatiivselt või muul viisilheaks kiidetud.
Elektrisüsteemis ei tohi teha mitte mingisuguseid muudatusi, nt
elektrooniliste juhtseadmete
omavolilisi muudatusi (kiibituuning).
Sõiduki hoidmine Pikaajaline hoidmine Kui sõidukit tuleb hoida mitu kuud, on
vaja teha järgnevat.
■ Pesta ja vahatada sõiduk.
■ Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.■ Puhastada ja hoida alles kummitihendid.
■ Vahetada mootoriõli.
■ Tühjendada klaasipesuvedeliku mahuti.
■ Kontrollida jahutusvedeliku antifriisi.
■ Täita rehvid täiskoormusele vastava rõhuni.
■ Parkida sõiduk kuivas, hea ventilatsiooniga kohas. Lülitada
sisse esimene käik või tagasikäik.
Vältida sõiduki veeremist.
■ Seisupidurit ei tohi rakendada.
■ Avada mootoriruumi kaas, sulgeda kõik uksed ja lukustada sõiduk.
■ Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine
Kui sõiduk võetakse uuesti
kasutusele, tuleb teha järgmist.

Sõiduki hooldamine133
■ Ühendada juhe sõiduki akunegatiivse klemmi külge.
Aktiveerida elektriajamiga aknad.
■ Kontrollida rehvirõhku.
■ Täita klaasipesuvedeliku mahuti.
■ Kontrollida õlitaset.
■ Kontrollida jahutusvedeliku taset.
■ Vajadusel paigaldada numbrimärk.
Sõiduki utiliseerimine Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel. See töö tuleb jätta
ainult volitatud
ümbertöötlemiskeskustele.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem töötab väga suure
elektripingega. Seda ei tohi
puudutada.
Äratundmise lihtsustamiseks on nii mootoriõli, jahutusvedeliku,
klaasipuhastusvedeliku täiteavade
korgid kui ka õlimõõtevarda käepide
kollased.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.

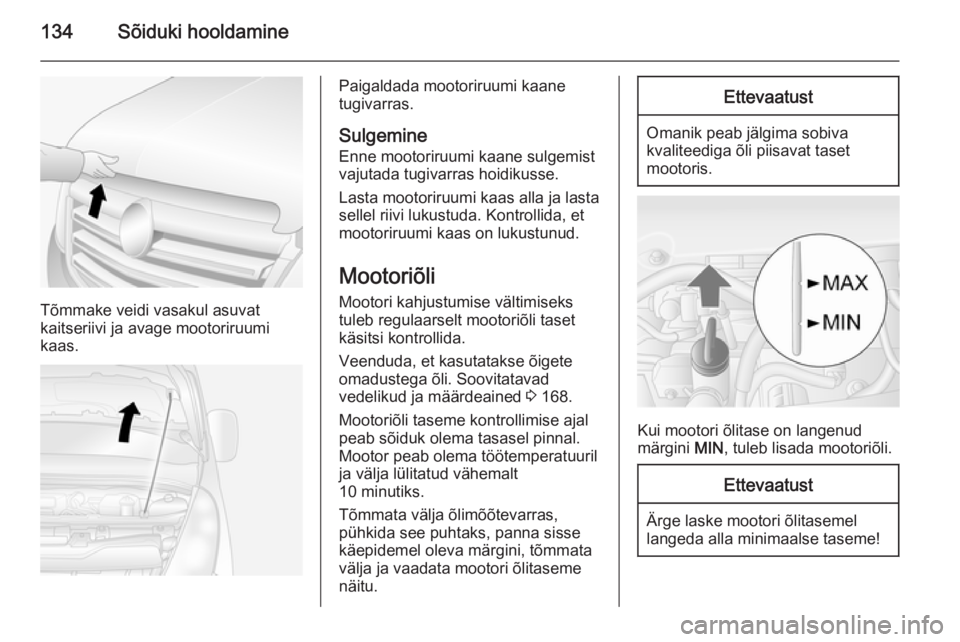

134Sõiduki hooldamine
Tõmmake veidi vasakul asuvat
kaitseriivi ja avage mootoriruumi kaas.
Paigaldada mootoriruumi kaane
tugivarras.
Sulgemine
Enne mootoriruumi kaane sulgemist
vajutada tugivarras hoidikusse.
Lasta mootoriruumi kaas alla ja lasta
sellel riivi lukustuda. Kontrollida, et
mootoriruumi kaas on lukustunud.
Mootoriõli Mootori kahjustumise vältimiseks
tuleb regulaarselt mootoriõli taset
käsitsi kontrollida.
Veenduda, et kasutatakse õigete
omadustega õli. Soovitatavad
vedelikud ja määrdeained 3 168.
Mootoriõli taseme kontrollimise ajal
peab sõiduk olema tasasel pinnal.
Mootor peab olema töötemperatuuril
ja välja lülitatud vähemalt
10 minutiks.
Tõmmata välja õlimõõtevarras,
pühkida see puhtaks, panna sisse
käepidemel oleva märgini, tõmmata
välja ja vaadata mootori õlitaseme
näitu.Ettevaatust
Omanik peab jälgima sobiva
kvaliteediga õli piisavat taset
mootoris.
Kui mootori õlitase on langenud märgini MIN, tuleb lisada mootoriõli.
Ettevaatust
Ärge laske mootori õlitasemel
langeda alla minimaalse taseme!
