2014 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

Kliimaseade95
■ Seada õhujaotuse valikulülitiasendisse V.
■ Lülitada sisse tagaklaasisoojendus Ü.
■ Avada vajadusel külgmised tuulutusavad ja suunata need
esiakende poole.
■ Jalaruumi samaaegseks soojendamiseks seada õhujaotuse
valikulüliti asendisse J.
KliimaseadmesüsteemLisaks soojendus- ja
tuulutussüsteemile on
kliimaseadmesüsteemis järgmised
nupud:AC=jahutusu=siseõhuringlus
Tagaklaasi soojendus Ü 3 34,
istmesoojendus ß 3 40.
Jahutus (kliimaseade)
Käsitsetakse nupuga AC ja saab
kasutada ainult mootori ja ventilaatori töötamise ajal.
Kliimaseadmesüsteem jahutab ja kuivatab sisenevat õhku, kui
välistemperatuur ületab veidi
külmumistemperatuuri. Nii saab
moodustuda kondensaat ja tilkuda
sõiduki alt.
Kui jahutamine või kuivatamine ei ole vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Märkus
Kui kliimaseade on seatud
maksimaalsele jahutamisele ja
välistemperatuur on kõrge, võib
Autostop toimimine olla takistatud
kuni soovitud temperatuuri
saavutamiseni salongis.
Kui kliimaseade on seatud
maksimaalsele jahutusele ja mootor
on Autostop režiimis, võib mootor käivituda automaatselt.
Peatamis-käivitussüsteem 3 108.
Siseõhu ringluse süsteem Käsitsetakse nupuga u.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
uduseks. Salongi õhu kvaliteet
halveneb. Seetõttu võivad
sõidukis viibijad tunda end
unisena.
Maksimaalne jahutus
Avada lühikeseks ajaks aken, et
kuum õhk saaks kiiresti hajuda.

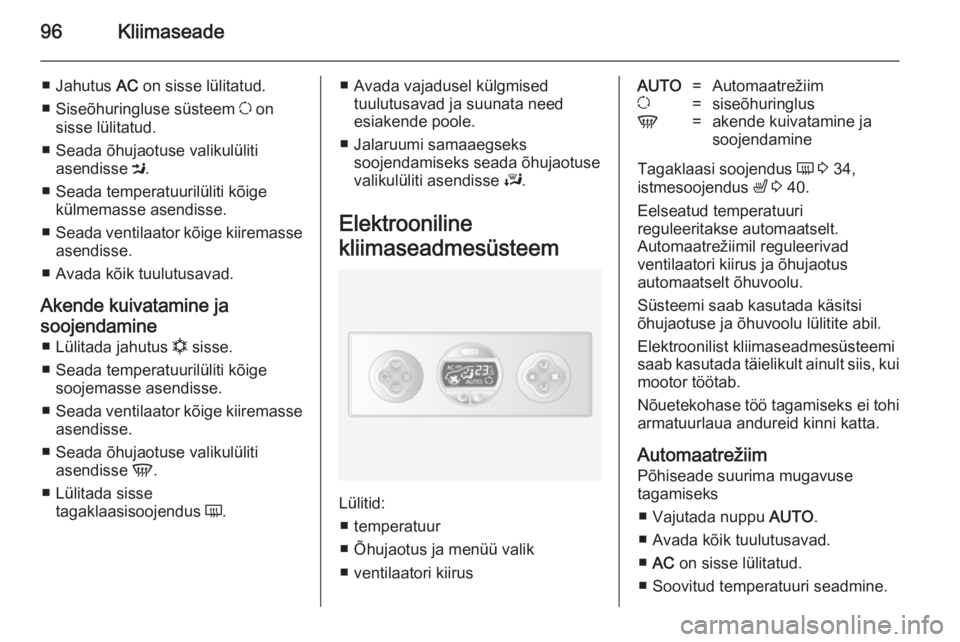

96Kliimaseade
■ Jahutus AC on sisse lülitatud.
■ Siseõhuringluse süsteem u on
sisse lülitatud.
■ Seada õhujaotuse valikulüliti asendisse M.
■ Seada temperatuurilüliti kõige külmemasse asendisse.
■ Seada ventilaator kõige kiiremasse
asendisse.
■ Avada kõik tuulutusavad.
Akende kuivatamine ja
soojendamine ■ Lülitada jahutus n sisse.
■ Seada temperatuurilüliti kõige soojemasse asendisse.
■ Seada ventilaator kõige kiiremasse
asendisse.
■ Seada õhujaotuse valikulüliti asendisse V.
■ Lülitada sisse tagaklaasisoojendus Ü.■ Avada vajadusel külgmised
tuulutusavad ja suunata need
esiakende poole.
■ Jalaruumi samaaegseks soojendamiseks seada õhujaotuse
valikulüliti asendisse J.
Elektrooniline
kliimaseadmesüsteem
Lülitid: ■ temperatuur
■ Õhujaotus ja menüü valik
■ ventilaatori kiirus
AUTO=Automaatrežiimu=siseõhuringlusV=akende kuivatamine ja
soojendamine
Tagaklaasi soojendus Ü 3 34,
istmesoojendus ß 3 40.
Eelseatud temperatuuri
reguleeritakse automaatselt.
Automaatrežiimil reguleerivad
ventilaatori kiirus ja õhujaotus
automaatselt õhuvoolu.
Süsteemi saab kasutada käsitsi
õhujaotuse ja õhuvoolu lülitite abil.
Elektroonilist kliimaseadmesüsteemi
saab kasutada täielikult ainult siis, kui
mootor töötab.
Nõuetekohase töö tagamiseks ei tohi
armatuurlaua andureid kinni katta.
Automaatrežiim
Põhiseade suurima mugavuse
tagamiseks
■ Vajutada nuppu AUTO.
■ Avada kõik tuulutusavad.
■ AC on sisse lülitatud.
■ Soovitud temperatuuri seadmine.

Kliimaseade97
Temperatuuri eelvalik
Temperatuuri saab seada soovitud
väärtusele.
Mugavuse huvides saab
temperatuuri muuta ainult väikeste
intervallide kaupa.punane=soesinine=külm
Soojendus ei tööta täie võimsusega,
kuni mootori tavaline töötemperatuur
ei ole saavutatud.
Kui valitud on miinimumtemperatuur
15 ℃, töötab elektrooniline
kliimaseadmesüsteem maksimaalse
jahutusega.
Kui valitud on maksimumtemperatuur 27 ℃, töötab elektrooniline
kliimaseadmesüsteem maksimaalse
soojendusega.
Ventilaatori kiirus Valitud ventilaatorikiirust kuvatakse
näidikul sümboliga x.
Kui ventilaator on välja lülitatud, ei
tööta ka kliimaseade.
Automaatrežiimi tagasipöördumiseks
Vajutada nuppu AUTO.
Akende kuivatamine ja
soojendamine
Vajutada nuppu V.
Temperatuur ja õhuvoolu jaotus
seatakse automaatselt ja ventilaator
töötab suure kiirusega.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu
V või AUTO .
Õhujaotus Vajutada korduvalt nuppu s või K.
Näidikul kuvatavad nooled näitavad
õhuvoolu jaotamise seadeid.
Jahutus Kliimaseadme kompressor jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Kui jahutamine või kuivatamine ei ole vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada, vajutades
AC OFF .Käsijuhtimisega siseõhu
ringluse režiim Käsitsetakse nupuga u.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
uduseks. Salongi õhu kvaliteet
halveneb. Seetõttu võivad
sõidukis viibijad tunda end
unisena.

98KliimaseadeTagumine
soojendussüsteem
Kui mootor seisab, saab salongi
tagaosa alumiste tuulutusavade
kaudu täiendava
soojendussüsteemiga kütta.
Juhtpaneelilt väärtusi
programmeerides saab kasutaja
reguleerida kellaaja, päeva ja
temperatuuri seadeid.
Soojendus lülitub välja, kui
kütusetase langeb liiga madalale.
Töötamise ajal kasutatakse auto
akutoidet. Lühikeste sõitude puhul
kontrollige regulaarselt sõiduki akut ja laadige seda vajaduse korral.
Tõhusa töö tagamiseks ei tohi
tagumise salongiosa alumised
tuulutusavad olla kaetud.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Kellaaja ja päeva seadistamine
Vajutage nuppu Ö, kuni kellaaja näit
hakkab vilkuma.
Kui enne kasutamist on sõiduki
akutoide katkestatud, vajutage
kellaaja näidu vilkuma panemiseks
lühidalt nuppu m või n.
Kasutage kellaaja reguleerimiseks
nuppu m või n.
Kellaaeg on määratud, kui näit
lõpetab vilkumise.
Seejärel hakkab vilkuma päeva kuva:
määrake nuppu m või n
kasutades.
Päev on määratud, kui näit lõpetab
vilkumise.
Pärast süüte väljalülitamist jääb
ekraan umbes 15 sekundiks
valgustatuks.
Salongi tagaosa lisasoojenduse kasutamine
Soojendussüsteemi kasutamiseks
vajutage nuppu Y. Soojenduse
sisselülitumisest märku andmiseks
ilmub ekraanile Y.
Soojenduse tööaja muutmine Lülitage soojendus välja (ekraanilt
kaob näit Y), vajutage nuppu m
lühidalt, kuni ekraanil vilgub
soojenduse kestuse näit.
Kasutage soojenduse kestuse
määramiseks nuppu m või n.
Kestus kinnitatakse ekraani
kustumisel.

Kliimaseade99
Soojendusrežiimi
programmeerimine Võimalik on salvestada kuni kolm
soojenduse sisselülitamist
võimaldavat programmi.
Soovitud salvestatud programmi
valimiseks vajutage vajalik arv kordi
nuppu P.
Vajutage lühidalt nuppu m või n;
ekraanil hakkab vilkuma programmi
kellaaeg.
Määrake nuppu m või n kasutades
soovitud kellaaeg; seejärel, kui
kellaaja näit lõpetab vilkumise,
seadke nuppu m või n kasutades
päev.
Kellaaeg ja päev on kinnitatud, kui
ekraaninäit lõpetab vilkumise.
Programmeeritud režiimitaastamine Salvestatud programmi
aktiveerimiseks vajutage vajalik arv
kordi nuppu P, kuni vastav number
ekraanile ilmub.Neutraalasend või mitte ühtegi
salvestatud programmi
Vajutage nuppu P, kuni ekraanil ei
kuvata ühtegi salvestatud programmi
numbrit.
Temperatuuri reguleerimine
Temperatuuri reguleerimiseks
keerake juhtpaneelil olevat ketast.Keerake
päripäeva=temperatuuri
tõstmiseksKeerake
vastupäeva=temperatuuri
alandamiseks
Tagumine kliimaseade
Salongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.
Buss
Tagumised tuulutusavad
Ülemiste tuulutusavade kaudu
suunatakse kliimaseadmest
tagumisse salongiosasse täiendavalt õhku.

100Kliimaseade
Ventilaatori kiirus
Seadke õhuvool soovitud kiirusele.
keerake
päripäeva=õhuvoolu
suurendamisekskeerake
vastu‐
päeva=õhuvoolu
vähendamiseks
Combi
Tagumisse salongiosassesuunatakse kliimaseadmest
täiendavalt õhku juhi ja kaassõitja
kohal olevate tuulutusavade kaudu.
Lülitage eesmise salongiosa
kliimaseade sisse ja reguleerige
õhuvool soovitud kiirusele.
Veenduge, et kasutamisel on
õhuavad avatud, et seisva õhu tõttu ei
tekiks süsteemile jääd.
Lisasoojendi
Jahutusvedelikuga soojendi Mootorist sõltumatu, kütusetoitegajahutusvedeliku soojendi
Eberspächer võimaldab mootori
jahutusvedelikku kiiresti soojendada,
et soojendada auto salongi mootorit
sisse lülitamata.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele ja õhujaotussüsteem
asendisse V.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.

Kliimaseade101
Ajaldi1 X
Käivitusnupp=Lülitab
juhtseadme
sisse/välja ja
muudab
kuvatavat teavet2 q
Tagasinupp=Valib
menüüribalt
funktsioone ja
reguleerib
väärtusi3 Menüüriba=Näitab valitavaid
funktsioone Y, x ,
P , Ö ja Y4 r Järgmine
nupp=Valib
menüüribalt
funktsioone ja
reguleerib
väärtusi5 OK nupp=Kinnitab valikut
Kaugjuhtimispult
Puldi nupud toimivad samamoodi kui
eespool kirjeldatud taimeril.
Kaugjuhtimispuldi aktiveerimiseks
vajutage käivitusnuppu X ja
vabastage see, kui ekraanile ilmub
menüüriba. Ekraanile ilmuvad lühidalt
signaali indikaator ja SENd ning
seejärel temperatuur.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Väljalülitamiseks vajutage
käivitusnuppu X ja hoidke seda all, et
tahtmatult mitte käivitada.
Kaugjuhtimispult toimib
maksimaalselt 600 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.

102Kliimaseade
Lisaks kaugjuhtimispuldile võib
soojenduse 30 minutiks sisse lülitada
või välja lülitada armatuurlaual oleva
nupuga.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage mündi abil kate ja vahetage patarei (CR 2430 või samaväärne),
veendudes, et paigaldate uue patarei
õigesti, plusspoolega ( <)
plussklemmide poole. Sulgege kate uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kaugjuhtimispuldi rikketeatedcobA=Halb signaal -
muutke asenditconP=Signaal puudub -
minge lähemalebALo=Patarei tühjenemas -
vahetage patareiErr=Süsteemi viga -
pöörduge töökottaAdd,
AddE=Süsteem on
õppimisrežiimis
Õpetage kaugjuhtimispulti
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem
konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui
märgutuli vilgub, vajutage
kaugjuhtimispuldi nuppu OK, valige
Add või AddE ja kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik varem konfigureeritud puldid. Add
õpetab kuni 4 kaugjuhtimispulti, kuid
süsteemi võib korraga juhtida ainult
üks pult.
Funktsioon
Soojendus Y
Valige menüüribalt Y ja kinnitage.
Ekraanil vilgub soojenduse eelnevalt
määratud kestus, nt L 30.
Tehaseseadistus on 30 minutit.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage nuppu q
või r ja kinnitage. Väärtuse võib
seada 10-lt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja kinnitage.
Ventilatsioon x
Valige menüüribalt x ja kinnitage.
Ventilatsiooni kestuse võib
aktsepteerida või seda reguleerida.
Kuvatav kestus aktsepteeritakse ilma
kinnituseta.
Välja lülitamiseks valige menüüribalt
uuesti x ja kinnitage.
