2014 OPEL MOVANO_B Instruksjonsbok

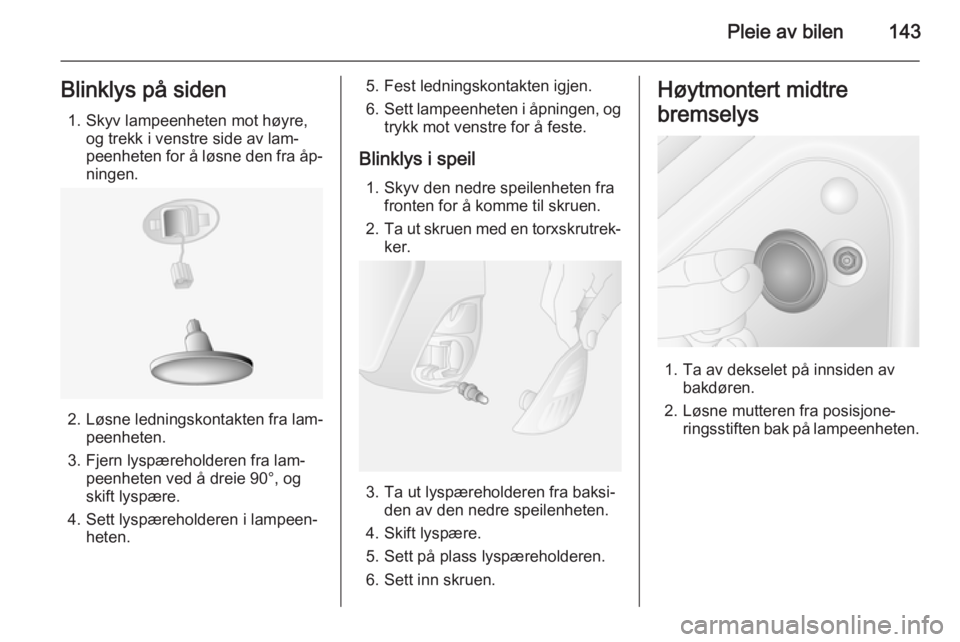

Pleie av bilen143Blinklys på siden1. Skyv lampeenheten mot høyre, og trekk i venstre side av lam‐
peenheten for å løsne den fra åp‐
ningen.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Fjern lyspæreholderen fra lam‐ peenheten ved å dreie 90°, og
skift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten igjen.
6. Sett lampeenheten i åpningen, og
trykk mot venstre for å feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2. Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Sett på plass lyspæreholderen.
6. Sett inn skruen.
Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.

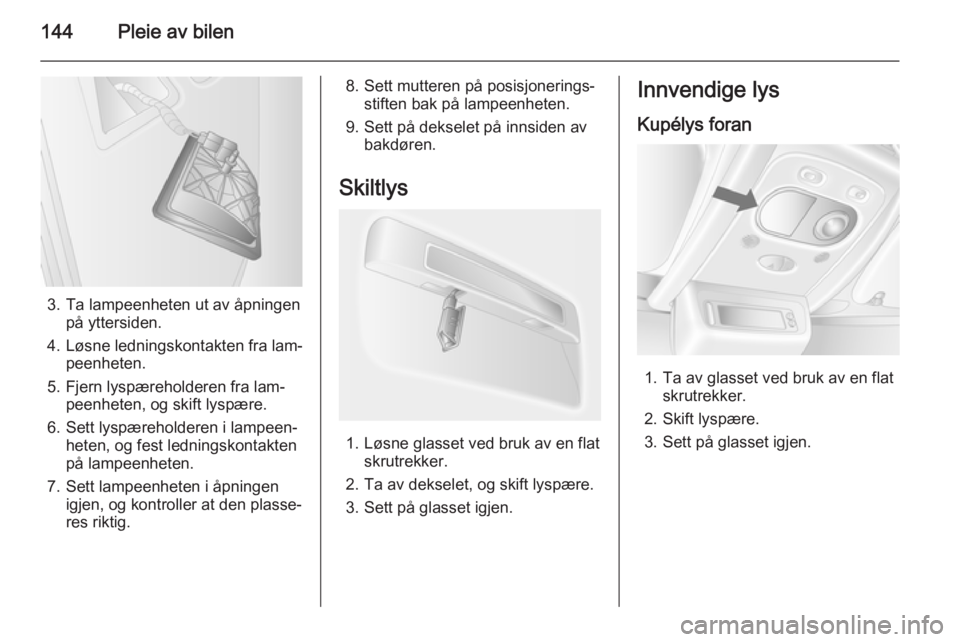

144Pleie av bilen
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lam‐ peenheten.
5. Fjern lyspæreholderen fra lam‐ peenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Løsne glasset ved bruk av en flat skrutrekker.
2. Ta av dekselet, og skift lyspære.
3. Sett på glasset igjen.
Innvendige lys
Kupélys foran
1. Ta av glasset ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Sett på glasset igjen.

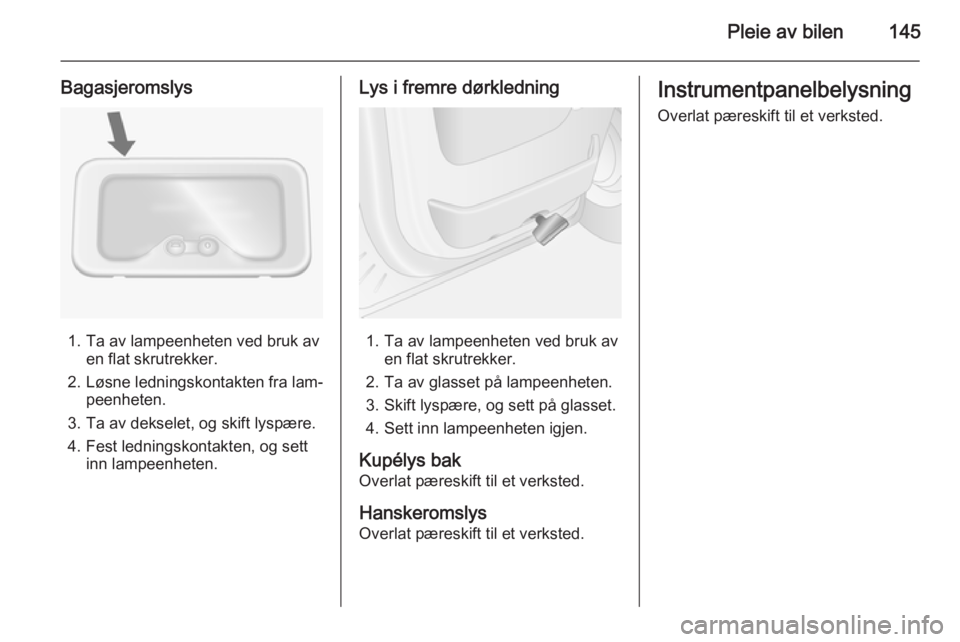

Pleie av bilen145
Bagasjeromslys
1. Ta av lampeenheten ved bruk aven flat skrutrekker.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Ta av dekselet, og skift lyspære. 4. Fest ledningskontakten, og sett inn lampeenheten.
Lys i fremre dørkledning
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Ta av glasset på lampeenheten. 3. Skift lyspære, og sett på glasset.4. Sett inn lampeenheten igjen.
Kupélys bak
Overlat pæreskift til et verksted.
Hanskeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

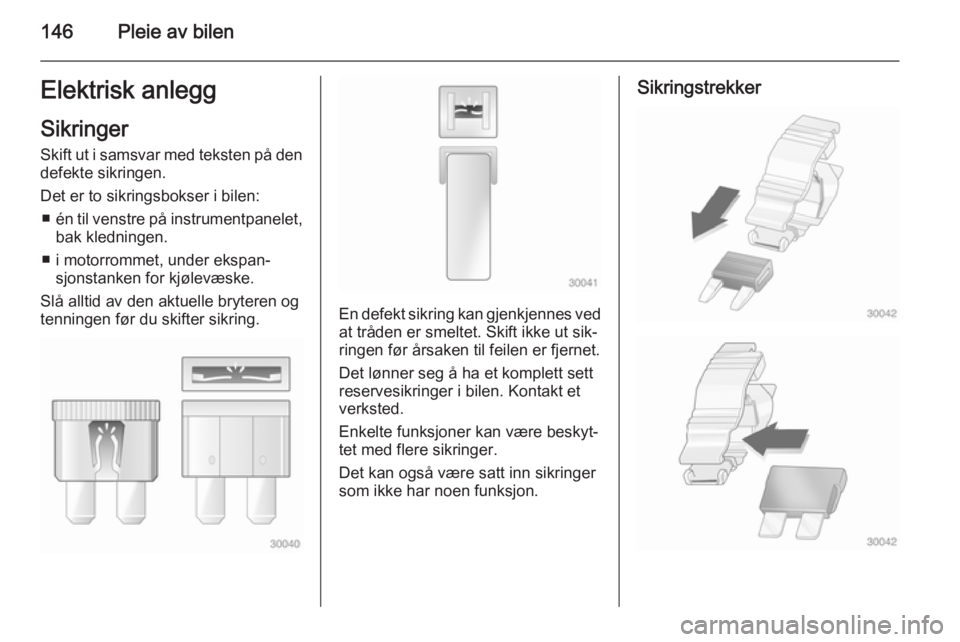

146Pleie av bilenElektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ■ én til venstre på instrumentpanelet,
bak kledningen.
■ i motorrommet, under ekspan‐ sjonstanken for kjølevæske.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Det lønner seg å ha et komplett sett
reservesikringer i bilen. Kontakt et
verksted.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker

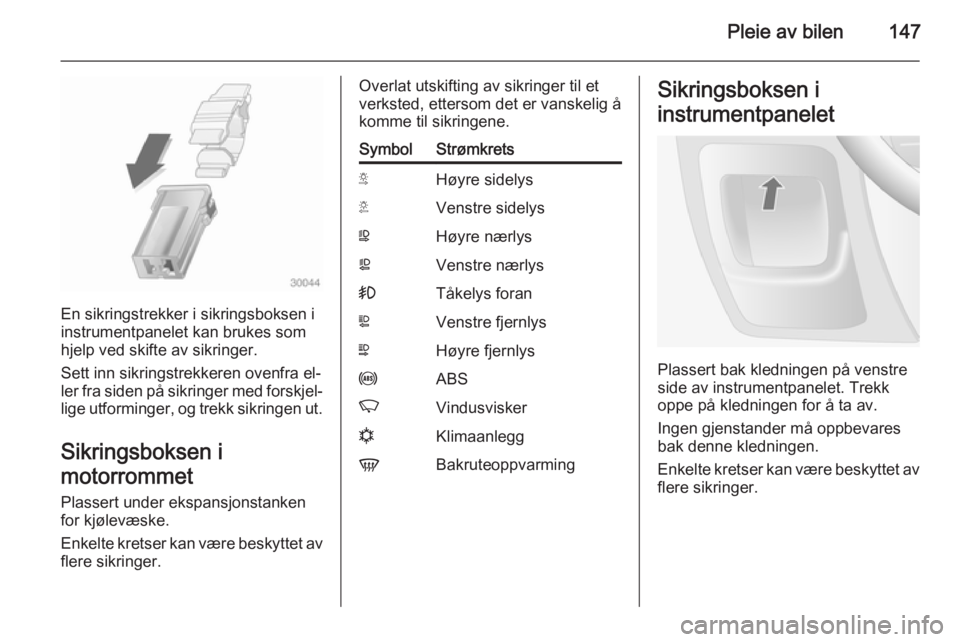

Pleie av bilen147
En sikringstrekker i sikringsboksen i
instrumentpanelet kan brukes som
hjelp ved skifte av sikringer.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet Plassert under ekspansjonstanken
for kjølevæske.
Enkelte kretser kan være beskyttet av
flere sikringer.
Overlat utskifting av sikringer til et
verksted, ettersom det er vanskelig å
komme til sikringene.SymbolStrømkretsSHøyre sidelysTVenstre sidelysWHøyre nærlysaVenstre nærlys>Tåkelys foranLVenstre fjernlysNHøyre fjernlysuABSKVindusviskernKlimaanleggVBakruteoppvarmingSikringsboksen i
instrumentpanelet
Plassert bak kledningen på venstre
side av instrumentpanelet. Trekk oppe på kledningen for å ta av.
Ingen gjenstander må oppbevares
bak denne kledningen.
Enkelte kretser kan være beskyttet av flere sikringer.

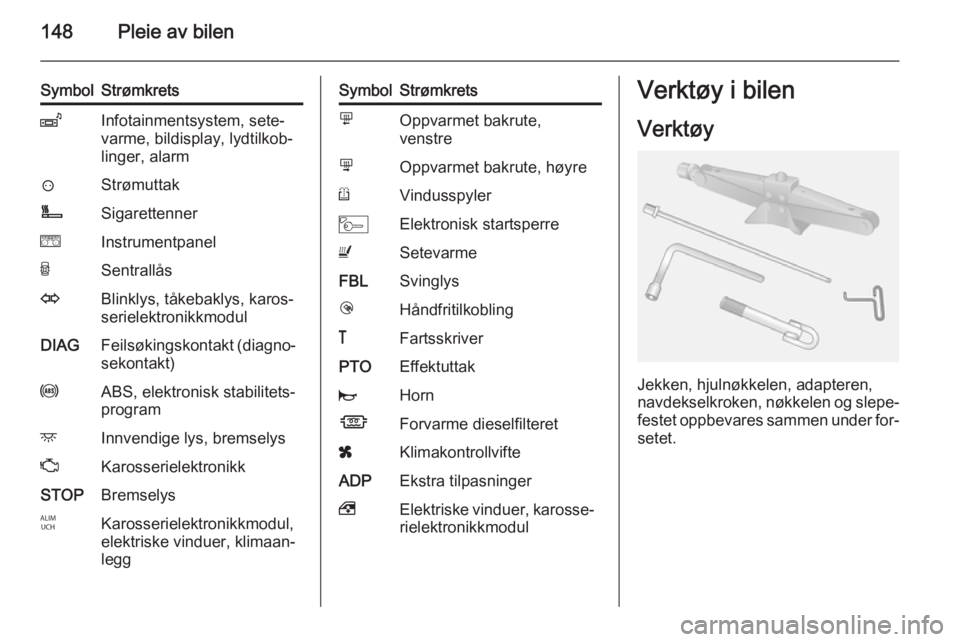

148Pleie av bilen
SymbolStrømkretsZInfotainmentsystem, sete‐
varme, bildisplay, lydtilkob‐
linger, alarm?StrømuttakÌSigarettennereInstrumentpanelUSentrallåsOBlinklys, tåkebaklys, karos‐
serielektronikkmodulDIAGFeilsøkingskontakt (diagno‐ sekontakt)uABS, elektronisk stabilitets‐
programdInnvendige lys, bremselysZKarosserielektronikkSTOPBremselysIKarosserielektronikkmodul,
elektriske vinduer, klimaan‐
leggSymbolStrømkretsmOppvarmet bakrute,
venstrenOppvarmet bakrute, høyreRVindusspylerMElektronisk startsperreUSetevarmeFBLSvinglyslHåndfritilkobling&FartsskriverPTOEffektuttakjHornÍForvarme dieselfilteretxKlimakontrollvifteADPEkstra tilpasninger,Elektriske vinduer, karosse‐ rielektronikkmodulVerktøy i bilen
Verktøy
Jekken, hjulnøkkelen, adapteren,
navdekselkroken, nøkkelen og slepe‐
festet oppbevares sammen under for‐ setet.

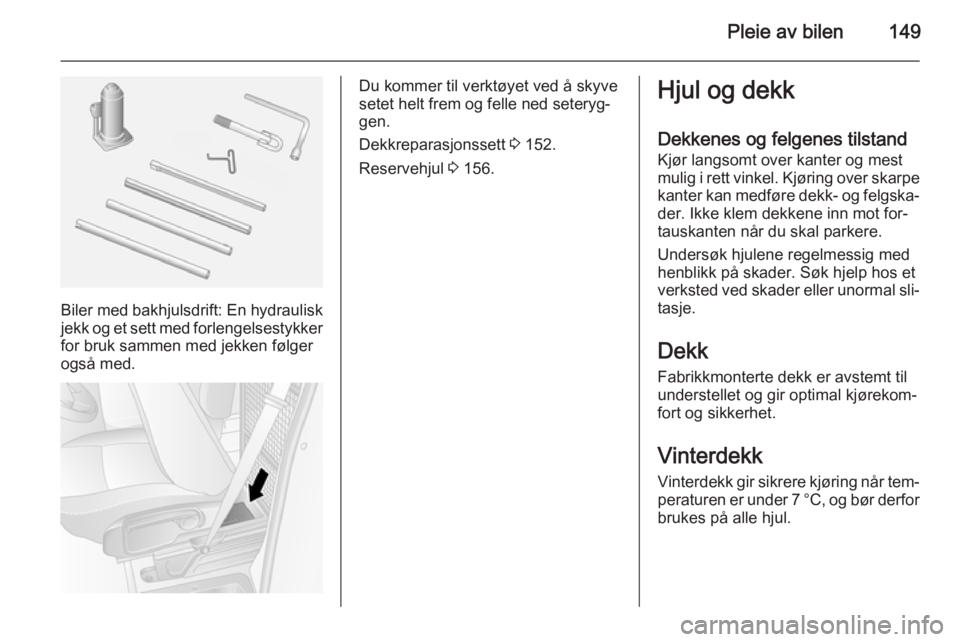

Pleie av bilen149
Biler med bakhjulsdrift: En hydraulisk
jekk og et sett med forlengelsestykker
for bruk sammen med jekken følger
også med.
Du kommer til verktøyet ved å skyve
setet helt frem og felle ned seteryg‐
gen.
Dekkreparasjonssett 3 152.
Reservehjul 3 156.Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐ der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Dekk
Fabrikkmonterte dekk er avstemt til
understellet og gir optimal kjørekom‐
fort og sikkerhet.
VinterdekkVinterdekk gir sikrere kjøring når tem‐
peraturen er under 7 °C, og bør derfor
brukes på alle hjul.

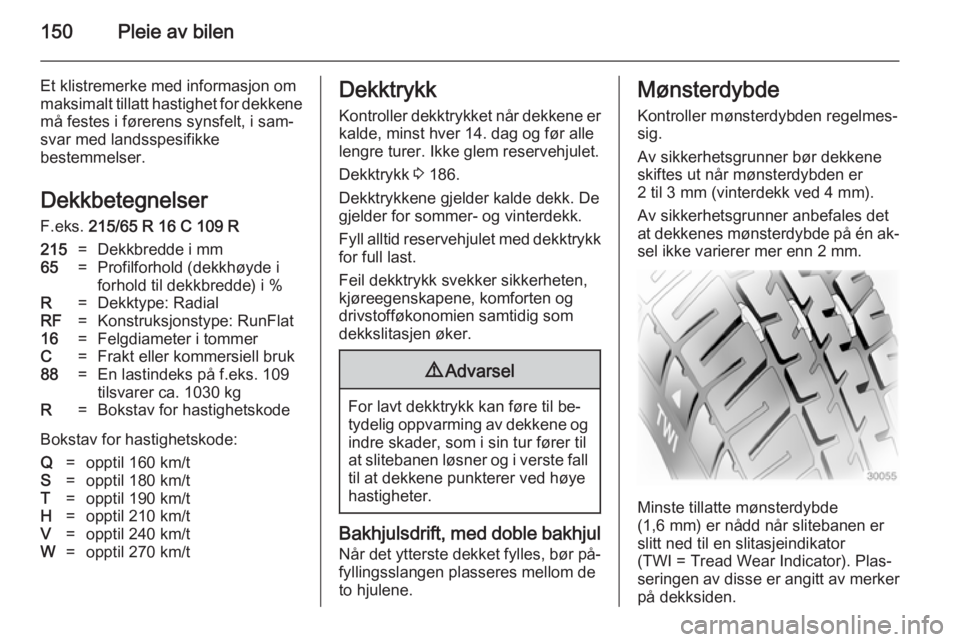

150Pleie av bilen
Et klistremerke med informasjon om
maksimalt tillatt hastighet for dekkene må festes i førerens synsfelt, i sam‐
svar med landsspesifikke
bestemmelser.
Dekkbetegnelser
F.eks. 215/65 R 16 C 109 R215=Dekkbredde i mm65=Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat16=Felgdiameter i tommerC=Frakt eller kommersiell bruk88=En lastindeks på f.eks. 109
tilsvarer ca. 1030 kgR=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/tDekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dekktrykk 3 186.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Bakhjulsdrift, med doble bakhjul
Når det ytterste dekket fylles, bør på‐
fyllingsslangen plasseres mellom de
to hjulene.
Mønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én ak‐
sel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐ seringen av disse er angitt av merker på dekksiden.
