2014 OPEL MOVANO_B Instruksjonsbok

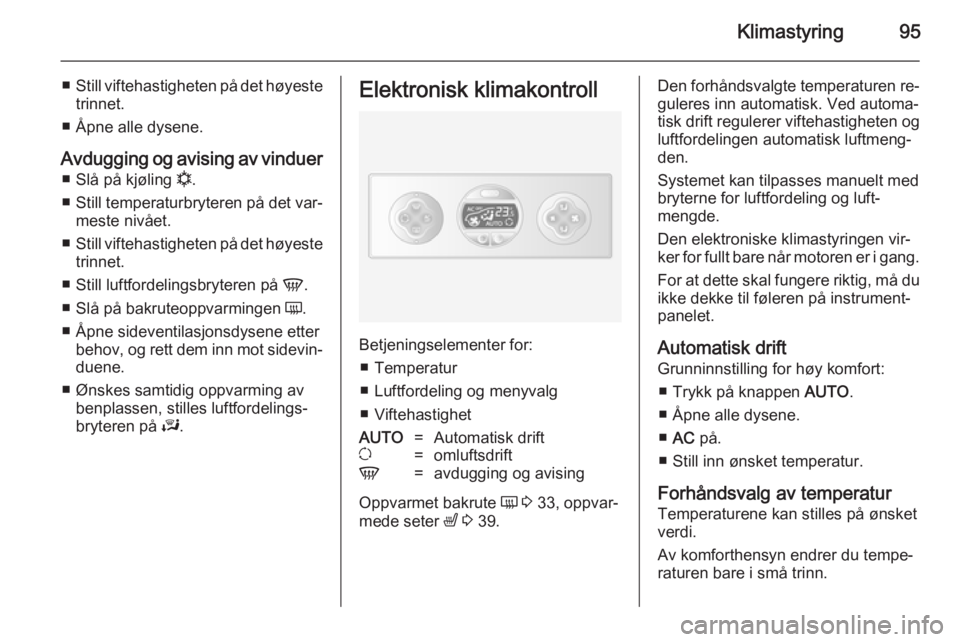

Klimastyring95
■Still viftehastigheten på det høyeste
trinnet.
■ Åpne alle dysene.
Avdugging og avising av vinduer ■ Slå på kjøling n.
■ Still temperaturbryteren på det var‐
meste nivået.
■ Still viftehastigheten på det høyeste
trinnet.
■ Still luftfordelingsbryteren på V.
■ Slå på bakruteoppvarmingen Ü.
■ Åpne sideventilasjonsdysene etter behov, og rett dem inn mot sidevin‐
duene.
■ Ønskes samtidig oppvarming av benplassen, stilles luftfordelings‐
bryteren på J.Elektronisk klimakontroll
Betjeningselementer for:
■ Temperatur
■ Luftfordeling og menyvalg
■ Viftehastighet
AUTO=Automatisk driftu=omluftsdriftV=avdugging og avising
Oppvarmet bakrute Ü 3 33, oppvar‐
mede seter ß 3 39.
Den forhåndsvalgte temperaturen re‐
guleres inn automatisk. Ved automa‐
tisk drift regulerer viftehastigheten og luftfordelingen automatisk luftmeng‐
den.
Systemet kan tilpasses manuelt med
bryterne for luftfordeling og luft‐
mengde.
Den elektroniske klimastyringen vir‐ ker for fullt bare når motoren er i gang.
For at dette skal fungere riktig, må du
ikke dekke til føleren på instrument‐
panelet.
Automatisk drift Grunninnstilling for høy komfort:
■ Trykk på knappen AUTO.
■ Åpne alle dysene.
■ AC på.
■ Still inn ønsket temperatur.
Forhåndsvalg av temperatur Temperaturene kan stilles på ønsket
verdi.
Av komforthensyn endrer du tempe‐
raturen bare i små trinn.

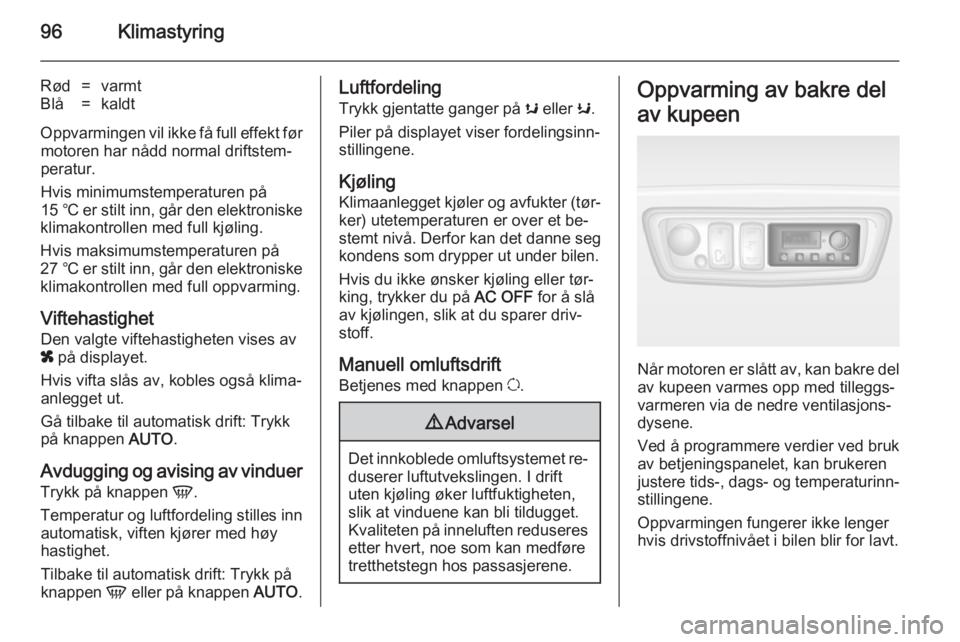

96Klimastyring
Rød=varmtBlå=kaldt
Oppvarmingen vil ikke få full effekt førmotoren har nådd normal driftstem‐
peratur.
Hvis minimumstemperaturen på
15 ℃ er stilt inn, går den elektroniske
klimakontrollen med full kjøling.
Hvis maksimumstemperaturen på
27 ℃ er stilt inn, går den elektroniske
klimakontrollen med full oppvarming.
Viftehastighet Den valgte viftehastigheten vises av
x på displayet.
Hvis vifta slås av, kobles også klima‐
anlegget ut.
Gå tilbake til automatisk drift: Trykk
på knappen AUTO.
Avdugging og avising av vinduer Trykk på knappen V.
Temperatur og luftfordeling stilles inn automatisk, viften kjører med høy
hastighet.
Tilbake til automatisk drift: Trykk på
knappen V eller på knappen AUTO.
Luftfordeling
Trykk gjentatte ganger på s eller K.
Piler på displayet viser fordelingsinn‐
stillingene.
Kjøling Klimaanlegget kjøler og avfukter (tør‐
ker) utetemperaturen er over et be‐
stemt nivå. Derfor kan det danne seg
kondens som drypper ut under bilen.
Hvis du ikke ønsker kjøling eller tør‐
king, trykker du på AC OFF for å slå
av kjølingen, slik at du sparer driv‐
stoff.
Manuell omluftsdrift
Betjenes med knappen u.9 Advarsel
Det innkoblede omluftsystemet re‐
duserer luftutvekslingen. I drift
uten kjøling øker luftfuktigheten, slik at vinduene kan bli tildugget.
Kvaliteten på inneluften reduseres
etter hvert, noe som kan medføre
tretthetstegn hos passasjerene.
Oppvarming av bakre del
av kupeen
Når motoren er slått av, kan bakre del
av kupeen varmes opp med tilleggs‐
varmeren via de nedre ventilasjons‐
dysene.
Ved å programmere verdier ved bruk
av betjeningspanelet, kan brukeren
justere tids-, dags- og temperaturinn‐ stillingene.
Oppvarmingen fungerer ikke lenger
hvis drivstoffnivået i bilen blir for lavt.

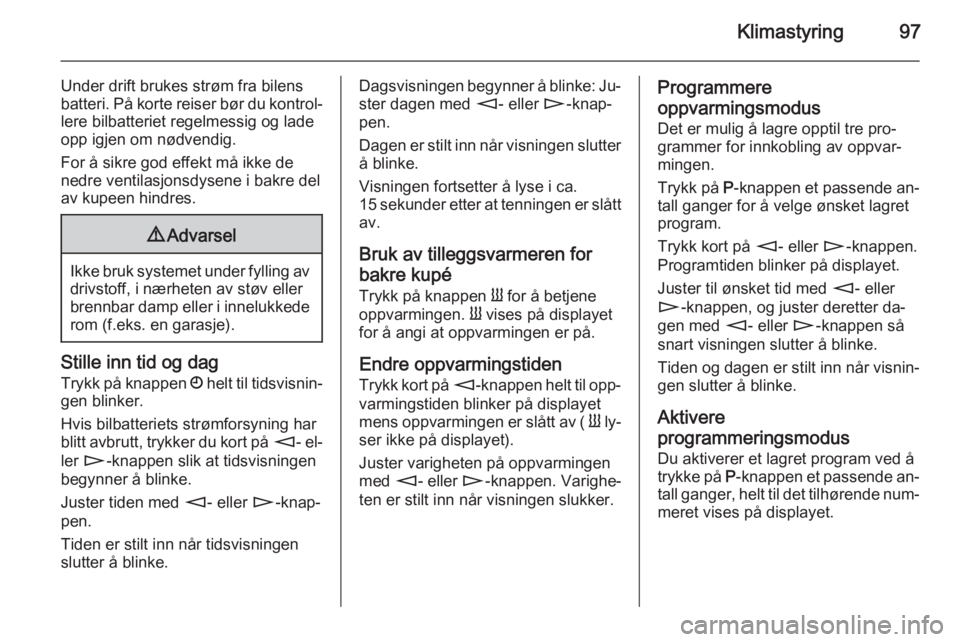

Klimastyring97
Under drift brukes strøm fra bilens
batteri. På korte reiser bør du kontrol‐ lere bilbatteriet regelmessig og lade
opp igjen om nødvendig.
For å sikre god effekt må ikke de
nedre ventilasjonsdysene i bakre del
av kupeen hindres.9 Advarsel
Ikke bruk systemet under fylling av
drivstoff, i nærheten av støv eller
brennbar damp eller i innelukkede rom (f.eks. en garasje).
Stille inn tid og dag
Trykk på knappen Ö helt til tidsvisnin‐
gen blinker.
Hvis bilbatteriets strømforsyning har
blitt avbrutt, trykker du kort på m- el‐
ler n -knappen slik at tidsvisningen
begynner å blinke.
Juster tiden med m- eller n-knap‐
pen.
Tiden er stilt inn når tidsvisningen
slutter å blinke.
Dagsvisningen begynner å blinke: Ju‐ ster dagen med m- eller n-knap‐
pen.
Dagen er stilt inn når visningen slutter
å blinke.
Visningen fortsetter å lyse i ca.
15 sekunder etter at tenningen er slått
av.
Bruk av tilleggsvarmeren for
bakre kupé
Trykk på knappen Y for å betjene
oppvarmingen. Y vises på displayet
for å angi at oppvarmingen er på.
Endre oppvarmingstiden
Trykk kort på m-knappen helt til opp‐
varmingstiden blinker på displayet mens oppvarmingen er slått av ( Y ly‐
ser ikke på displayet).
Juster varigheten på oppvarmingen
med m- eller n-knappen. Varighe‐
ten er stilt inn når visningen slukker.Programmere
oppvarmingsmodus Det er mulig å lagre opptil tre pro‐
grammer for innkobling av oppvar‐
mingen.
Trykk på P-knappen et passende an‐
tall ganger for å velge ønsket lagret
program.
Trykk kort på m- eller n-knappen.
Programtiden blinker på displayet.
Juster til ønsket tid med m- eller
n -knappen, og juster deretter da‐
gen med m- eller n-knappen så
snart visningen slutter å blinke.
Tiden og dagen er stilt inn når visnin‐
gen slutter å blinke.
Aktivere
programmeringsmodus Du aktiverer et lagret program ved å
trykke på P-knappen et passende an‐
tall ganger, helt til det tilhørende num‐ meret vises på displayet.

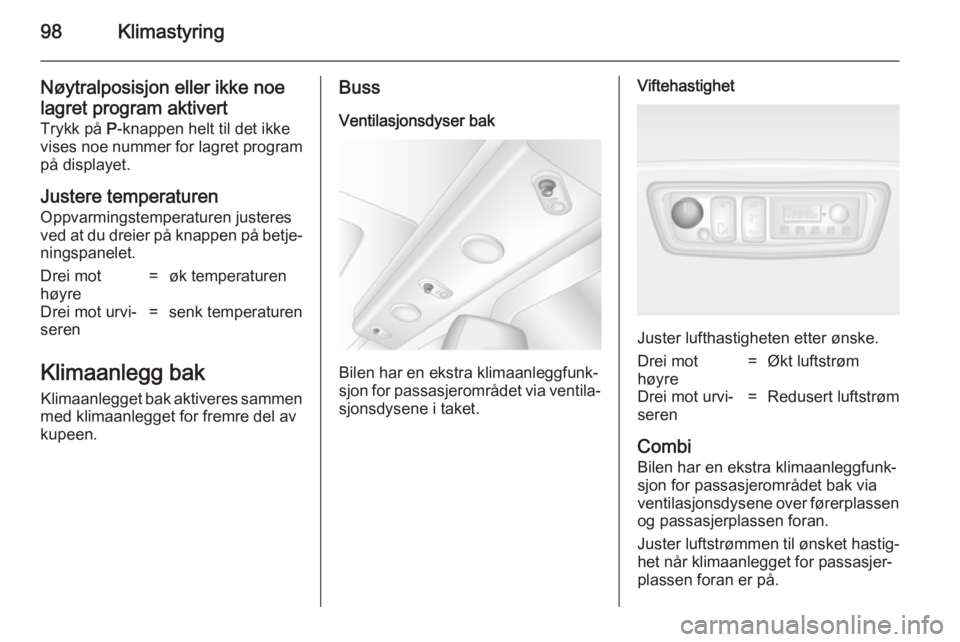

98Klimastyring
Nøytralposisjon eller ikke noelagret program aktivert
Trykk på P-knappen helt til det ikke
vises noe nummer for lagret program på displayet.
Justere temperaturen
Oppvarmingstemperaturen justeres
ved at du dreier på knappen på betje‐
ningspanelet.Drei mot
høyre=øk temperaturenDrei mot urvi‐
seren=senk temperaturen
Klimaanlegg bak
Klimaanlegget bak aktiveres sammen
med klimaanlegget for fremre del av
kupeen.
Buss
Ventilasjonsdyser bak
Bilen har en ekstra klimaanleggfunk‐
sjon for passasjerområdet via ventila‐
sjonsdysene i taket.
Viftehastighet
Juster lufthastigheten etter ønske.
Drei mot
høyre=Økt luftstrømDrei mot urvi‐
seren=Redusert luftstrøm
Combi
Bilen har en ekstra klimaanleggfunk‐ sjon for passasjerområdet bak via
ventilasjonsdysene over førerplassen og passasjerplassen foran.
Juster luftstrømmen til ønsket hastig‐
het når klimaanlegget for passasjer‐
plassen foran er på.

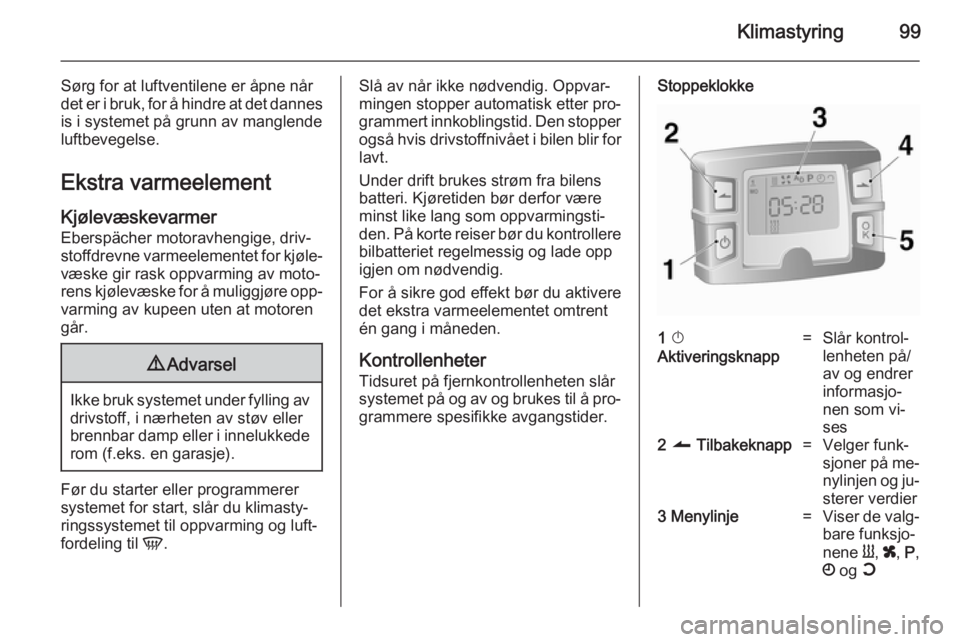

Klimastyring99
Sørg for at luftventilene er åpne nårdet er i bruk, for å hindre at det dannes is i systemet på grunn av manglende
luftbevegelse.
Ekstra varmeelement
Kjølevæskevarmer
Eberspächer motoravhengige, driv‐
stoffdrevne varmeelementet for kjøle‐
væske gir rask oppvarming av moto‐
rens kjølevæske for å muliggjøre opp‐ varming av kupeen uten at motoren
går.9 Advarsel
Ikke bruk systemet under fylling av
drivstoff, i nærheten av støv eller
brennbar damp eller i innelukkede rom (f.eks. en garasje).
Før du starter eller programmerer
systemet for start, slår du klimasty‐
ringssystemet til oppvarming og luft‐
fordeling til V.
Slå av når ikke nødvendig. Oppvar‐
mingen stopper automatisk etter pro‐
grammert innkoblingstid. Den stopper
også hvis drivstoffnivået i bilen blir for lavt.
Under drift brukes strøm fra bilens
batteri. Kjøretiden bør derfor være
minst like lang som oppvarmingsti‐
den. På korte reiser bør du kontrollere
bilbatteriet regelmessig og lade opp
igjen om nødvendig.
For å sikre god effekt bør du aktivere
det ekstra varmeelementet omtrent
én gang i måneden.
KontrollenheterTidsuret på fjernkontrollenheten slårsystemet på og av og brukes til å pro‐
grammere spesifikke avgangstider.Stoppeklokke1 X
Aktiveringsknapp=Slår kontrol‐
lenheten på/
av og endrer
informasjo‐
nen som vi‐
ses2 q Tilbakeknapp=Velger funk‐
sjoner på me‐ nylinjen og ju‐
sterer verdier3 Menylinje=Viser de valg‐
bare funksjo‐
nene Y, x , P ,
Ö og Y

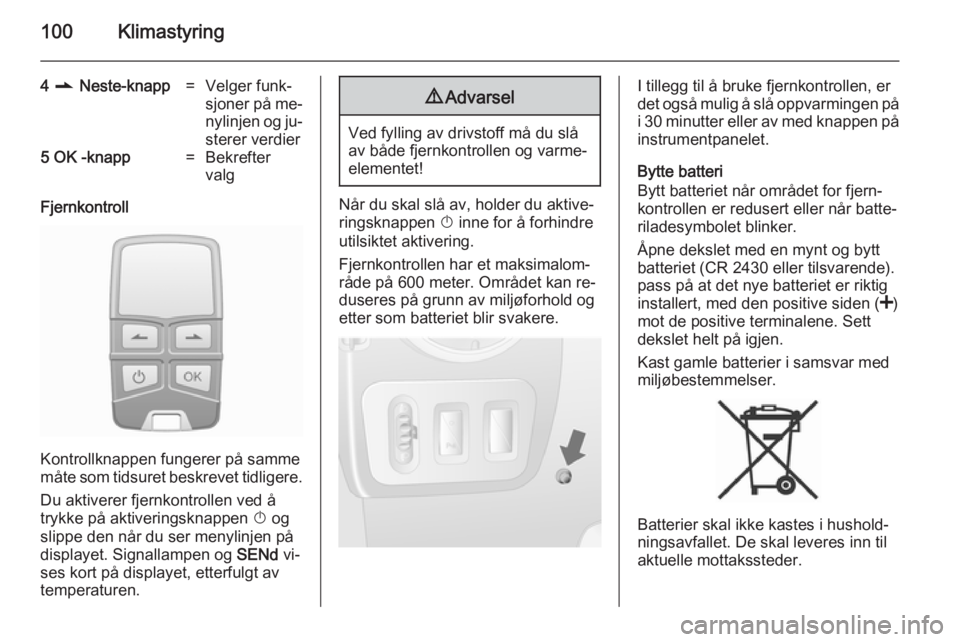

100Klimastyring
4 r Neste-knapp=Velger funk‐
sjoner på me‐ nylinjen og ju‐
sterer verdier5 OK -knapp=Bekrefter
valg
Fjernkontroll
Kontrollknappen fungerer på samme
måte som tidsuret beskrevet tidligere.
Du aktiverer fjernkontrollen ved å
trykke på aktiveringsknappen X og
slippe den når du ser menylinjen på
displayet. Signallampen og SENd vi‐
ses kort på displayet, etterfulgt av
temperaturen.
9 Advarsel
Ved fylling av drivstoff må du slå
av både fjernkontrollen og varme‐
elementet!
Når du skal slå av, holder du aktive‐
ringsknappen X inne for å forhindre
utilsiktet aktivering.
Fjernkontrollen har et maksimalom‐
råde på 600 meter. Området kan re‐
duseres på grunn av miljøforhold og etter som batteriet blir svakere.
I tillegg til å bruke fjernkontrollen, er
det også mulig å slå oppvarmingen på
i 30 minutter eller av med knappen på instrumentpanelet.
Bytte batteri
Bytt batteriet når området for fjern‐
kontrollen er redusert eller når batte‐
riladesymbolet blinker.
Åpne dekslet med en mynt og bytt
batteriet (CR 2430 eller tilsvarende).
pass på at det nye batteriet er riktig
installert, med den positive siden ( <)
mot de positive terminalene. Sett
dekslet helt på igjen.
Kast gamle batterier i samsvar med
miljøbestemmelser.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.

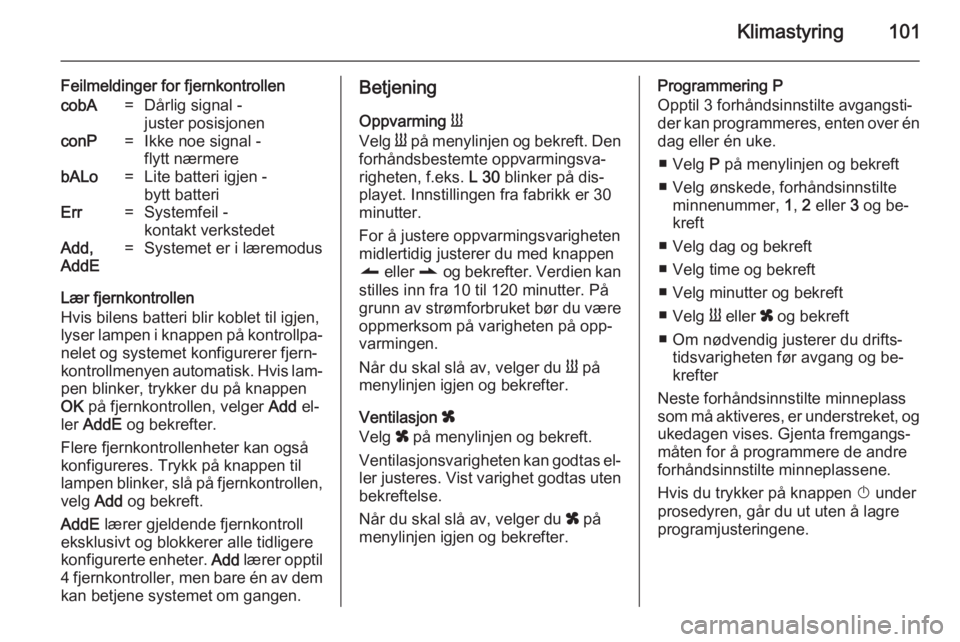

Klimastyring101
Feilmeldinger for fjernkontrollencobA=Dårlig signal -
juster posisjonenconP=Ikke noe signal -
flytt nærmerebALo=Lite batteri igjen -
bytt batteriErr=Systemfeil -
kontakt verkstedetAdd,
AddE=Systemet er i læremodus
Lær fjernkontrollen
Hvis bilens batteri blir koblet til igjen,
lyser lampen i knappen på kontrollpa‐ nelet og systemet konfigurerer fjern‐
kontrollmenyen automatisk. Hvis lam‐
pen blinker, trykker du på knappen
OK på fjernkontrollen, velger Add el‐
ler AddE og bekrefter.
Flere fjernkontrollenheter kan også konfigureres. Trykk på knappen til
lampen blinker, slå på fjernkontrollen, velg Add og bekreft.
AddE lærer gjeldende fjernkontroll
eksklusivt og blokkerer alle tidligere
konfigurerte enheter. Add lærer opptil
4 fjernkontroller, men bare én av dem kan betjene systemet om gangen.
Betjening
Oppvarming Y
Velg Y på menylinjen og bekreft. Den
forhåndsbestemte oppvarmingsva‐
righeten, f.eks. L 30 blinker på dis‐
playet. Innstillingen fra fabrikk er 30
minutter.
For å justere oppvarmingsvarigheten
midlertidig justerer du med knappen
q eller r og bekrefter. Verdien kan
stilles inn fra 10 til 120 minutter. På
grunn av strømforbruket bør du være
oppmerksom på varigheten på opp‐
varmingen.
Når du skal slå av, velger du Y på
menylinjen igjen og bekrefter.
Ventilasjon x
Velg x på menylinjen og bekreft.
Ventilasjonsvarigheten kan godtas el‐ ler justeres. Vist varighet godtas uten
bekreftelse.
Når du skal slå av, velger du x på
menylinjen igjen og bekrefter.Programmering P
Opptil 3 forhåndsinnstilte avgangsti‐
der kan programmeres, enten over én dag eller én uke.
■ Velg P på menylinjen og bekreft
■ Velg ønskede, forhåndsinnstilte minnenummer, 1, 2 eller 3 og be‐
kreft
■ Velg dag og bekreft
■ Velg time og bekreft
■ Velg minutter og bekreft
■ Velg Y eller x og bekreft
■ Om nødvendig justerer du drifts‐ tidsvarigheten før avgang og be‐
krefter
Neste forhåndsinnstilte minneplass
som må aktiveres, er understreket, og ukedagen vises. Gjenta fremgangs‐
måten for å programmere de andre
forhåndsinnstilte minneplassene.
Hvis du trykker på knappen X under
prosedyren, går du ut uten å lagre
programjusteringene.

102Klimastyring
Hvis du vil slette en forhåndsinnstilt
avgangstid, følger du trinnene for pro‐ grammering til oppvarmingssymbolet
Y blinker. Trykk på knappen q eller
r til oFF vises på displayet, og be‐
kreft.
Oppvarmingen slutter automatiske 5 minutter etter programmert av‐
gangstid.
Les dette
Fjernkontrollsystemet har en tempe‐
ratursensor som beregner driftstiden i forhold til omgivelsestemperaturen
og ønsket oppvarmingsnivå (ECO
eller HIGH). Systemet starter auto‐
matisk mellom 5 og 60 minutter før
programmert avgangstid.
Angi ukedag, klokkeslett og
oppvarmingsvarighet Ö
Hvis bilbatteriet er frakoblet eller
spenningen er for lav, må enheten til‐ bakestilles.
■ Velg Ö og bekreft
■ Velg ukedag og bekreft
■ Endre timer og bekreft■ Endre minutter og bekreft
■ Endre standard oppvarmingsvarig‐ het og bekreft
Oppvarmingsnivå Y
Foretrukket oppvarmingsnivå for pro‐
grammerte avgangstider kan stilles
inn til enten ECO eller HIGH.
Velg Y og bekreft. ECO eller HIGH
blinker på displayet. Juster ved bruk
av knappen q eller r og bekreft.Ventilasjonsdyser
Justerbare
ventilasjonsdyser
Når kjølingen er på, må minst én ven‐ tilasjonsdyse være åpen, slik at ikke
fordamperen iser til på grunn av
manglende luftsirkulasjon.
Midtre ventilasjonsdyser
Trykk på ventilasjonsåpningen for å
åpne.
Rett inn luftstrømmen ved å dreie på ventilasjonsåpningen.
