2014 OPEL MOVANO_B Instrukcja obsługi (in Polish)

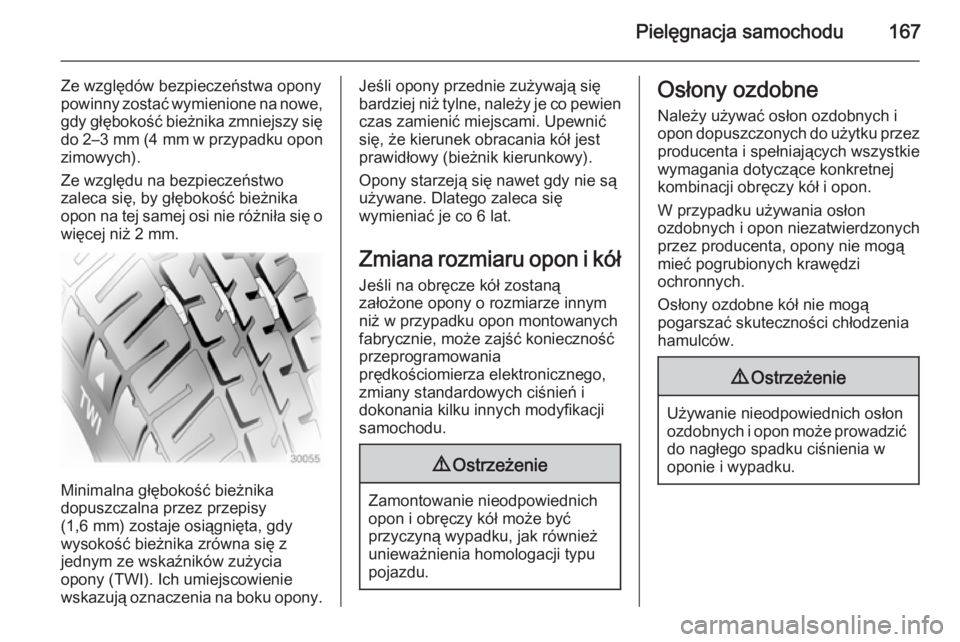

Pielęgnacja samochodu167
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie zużywają się
bardziej niż tylne, należy je co pewien czas zamienić miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.

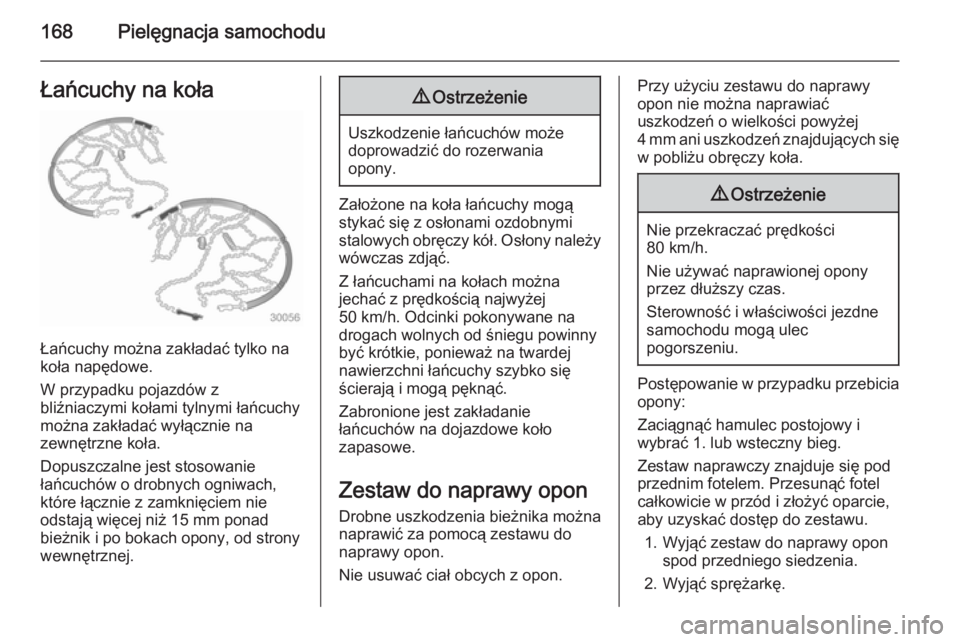

168Pielęgnacja samochoduŁańcuchy na koła
Łańcuchy można zakładać tylko na
koła napędowe.
W przypadku pojazdów z
bliźniaczymi kołami tylnymi łańcuchy
można zakładać wyłącznie na
zewnętrzne koła.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 15 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Założone na koła łańcuchy mogą
stykać się z osłonami ozdobnymi
stalowych obręczy kół. Osłony należy wówczas zdjąć.
Z łańcuchami na kołach można
jechać z prędkością najwyżej
50 km/h. Odcinki pokonywane na
drogach wolnych od śniegu powinny
być krótkie, ponieważ na twardej
nawierzchni łańcuchy szybko się
ścierają i mogą pęknąć.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg.
Zestaw naprawczy znajduje się pod
przednim fotelem. Przesunąć fotel
całkowicie w przód i złożyć oparcie,
aby uzyskać dostęp do zestawu.
1. Wyjąć zestaw do naprawy opon spod przedniego siedzenia.
2. Wyjąć sprężarkę.

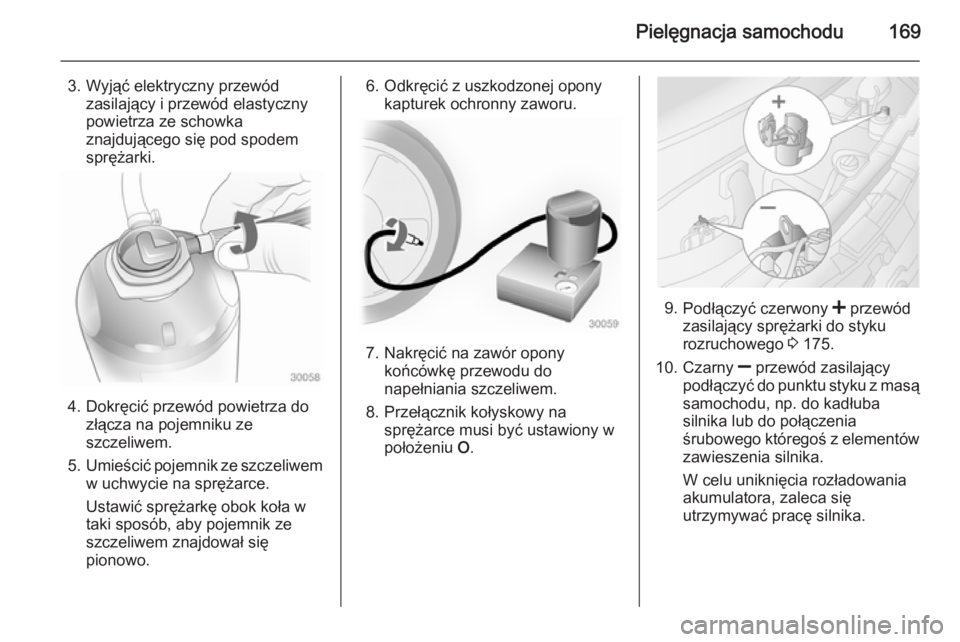

Pielęgnacja samochodu169
3. Wyjąć elektryczny przewódzasilający i przewód elastyczny
powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór oponykońcówkę przewodu do
napełniania szczeliwem.
8. Przełącznik kołyskowy na sprężarce musi być ustawiony wpołożeniu O.
9.
Podłączyć czerwony < przewód
zasilający sprężarki do styku
rozruchowego 3 175.
10. Czarny ] przewód zasilający
podłączyć do punktu styku z masą samochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów zawieszenia silnika.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.

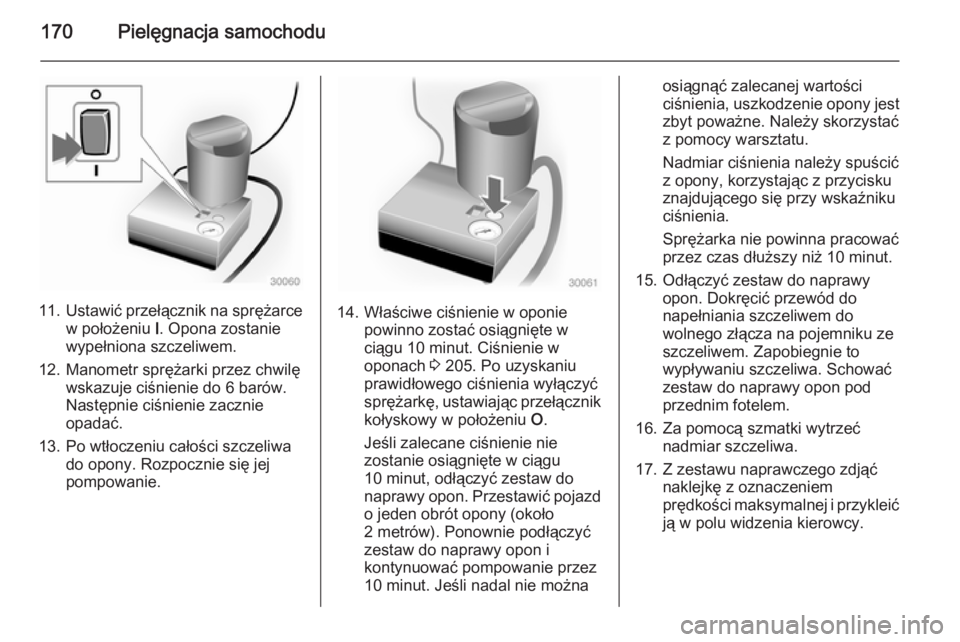

170Pielęgnacja samochodu
11.Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
12. Manometr sprężarki przez chwilę wskazuje ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
13. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.14. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 205. Po uzyskaniu
prawidłowego ciśnienia wyłączyć sprężarkę, ustawiając przełącznik
kołyskowy w położeniu O.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przestawić pojazd o jeden obrót opony (około
2 metrów). Ponownie podłączyć
zestaw do naprawy opon i
kontynuować pompowanie przez
10 minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest
zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się przy wskaźniku
ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
15. Odłączyć zestaw do naprawy opon. Dokręcić przewód do
napełniania szczeliwem do wolnego złącza na pojemniku ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa. Schować zestaw do naprawy opon pod
przednim fotelem.
16. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
17. Z zestawu naprawczego zdjąć naklejkę z oznaczeniemprędkości maksymalnej i przykleić ją w polu widzenia kierowcy.

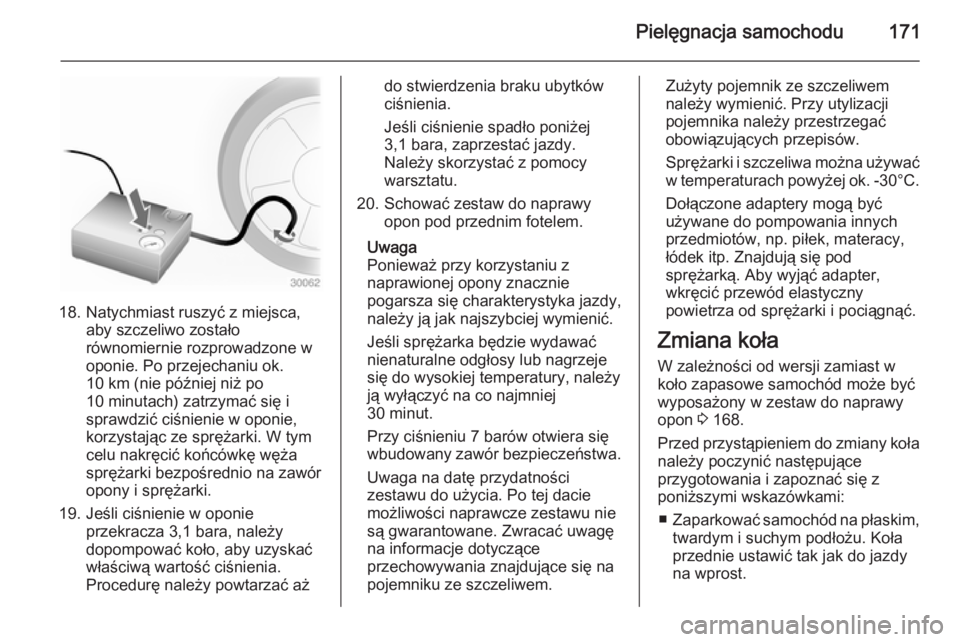

Pielęgnacja samochodu171
18. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie,
korzystając ze sprężarki. W tym
celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
19. Jeśli ciśnienie w oponie przekracza 3,1 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
3,1 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
20. Schować zestaw do naprawy opon pod przednim fotelem.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
należy ją jak najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach powyżej ok. -30°C.
Dołączone adaptery mogą być
używane do pompowania innych
przedmiotów, np. piłek, materacy,
łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 168.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Koła
przednie ustawić tak jak do jazdy
na wprost.

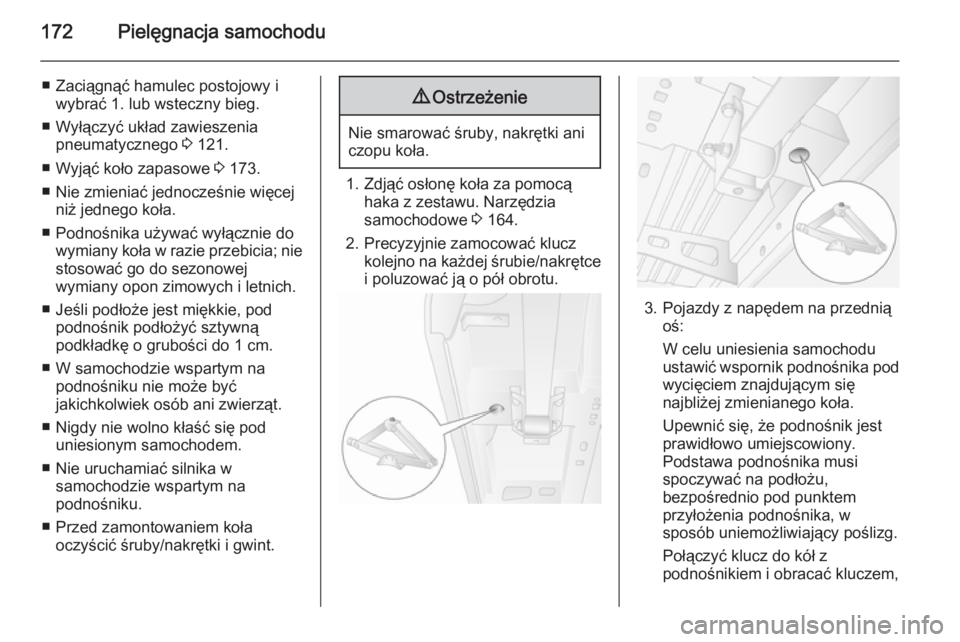

172Pielęgnacja samochodu
■ Zaciągnąć hamulec postojowy iwybrać 1. lub wsteczny bieg.
■ Wyłączyć układ zawieszenia pneumatycznego 3 121.
■ Wyjąć koło zapasowe 3 173.
■ Nie zmieniać jednocześnie więcej niż jednego koła.
■ Podnośnika używać wyłącznie do wymiany koła w razie przebicia; nie
stosować go do sezonowej
wymiany opon zimowych i letnich.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
■ Przed zamontowaniem koła oczyścić śruby/nakrętki i gwint.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Zdjąć osłonę koła za pomocą haka z zestawu. Narzędziasamochodowe 3 164.
2. Precyzyjnie zamocować klucz kolejno na każdej śrubie/nakrętce
i poluzować ją o pół obrotu.
3. Pojazdy z napędem na przednią oś:
W celu uniesienia samochodu
ustawić wspornik podnośnika pod
wycięciem znajdującym się
najbliżej zmienianego koła.
Upewnić się, że podnośnik jest
prawidłowo umiejscowiony.
Podstawa podnośnika musi
spoczywać na podłożu,
bezpośrednio pod punktem
przyłożenia podnośnika, w
sposób uniemożliwiający poślizg.
Połączyć klucz do kół z
podnośnikiem i obracać kluczem,

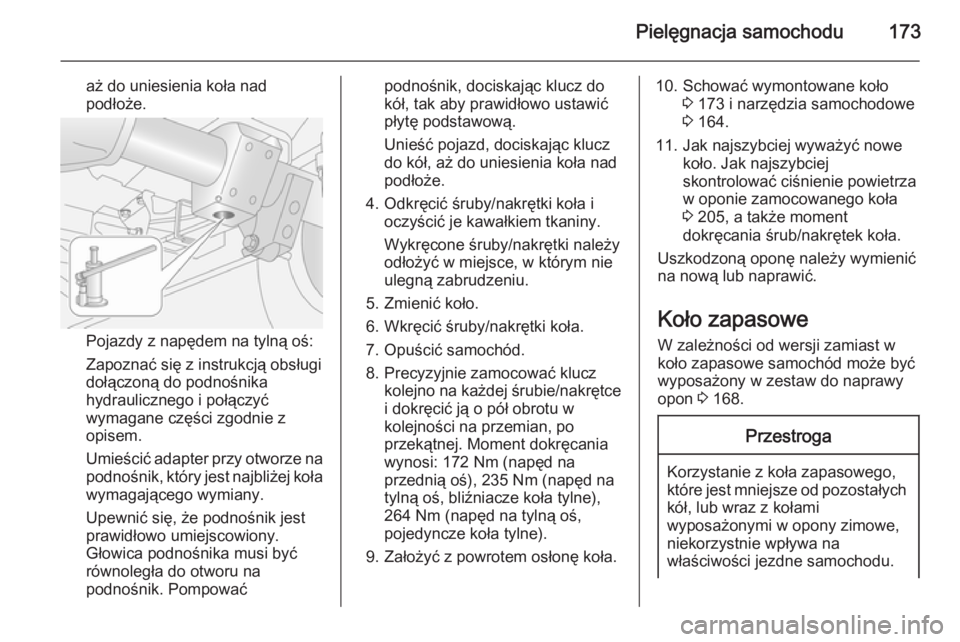

Pielęgnacja samochodu173
aż do uniesienia koła nad
podłoże.
Pojazdy z napędem na tylną oś:
Zapoznać się z instrukcją obsługi
dołączoną do podnośnika
hydraulicznego i połączyć
wymagane części zgodnie z
opisem.
Umieścić adapter przy otworze na
podnośnik, który jest najbliżej koła
wymagającego wymiany.
Upewnić się, że podnośnik jest
prawidłowo umiejscowiony. Głowica podnośnika musi być
równoległa do otworu na
podnośnik. Pompować
podnośnik, dociskając klucz do
kół, tak aby prawidłowo ustawić
płytę podstawową.
Unieść pojazd, dociskając klucz
do kół, aż do uniesienia koła nad podłoże.
4. Odkręcić śruby/nakrętki koła i oczyścić je kawałkiem tkaniny.
Wykręcone śruby/nakrętki należy
odłożyć w miejsce, w którym nie
ulegną zabrudzeniu.
5. Zmienić koło.
6. Wkręcić śruby/nakrętki koła.
7. Opuścić samochód.
8. Precyzyjnie zamocować klucz kolejno na każdej śrubie/nakrętce
i dokręcić ją o pół obrotu w
kolejności na przemian, po
przekątnej. Moment dokręcania
wynosi: 172 Nm (napęd na
przednią oś), 235 Nm (napęd na
tylną oś, bliźniacze koła tylne),
264 Nm (napęd na tylną oś,
pojedyncze koła tylne).
9. Założyć z powrotem osłonę koła.10. Schować wymontowane koło 3 173 i narzędzia samochodowe
3 164.
11. Jak najszybciej wyważyć nowe koło. Jak najszybciej
skontrolować ciśnienie powietrza
w oponie zamocowanego koła
3 205, a także moment
dokręcania śrub/nakrętek koła.
Uszkodzoną oponę należy wymienić
na nową lub naprawić.
Koło zapasowe W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 168.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.

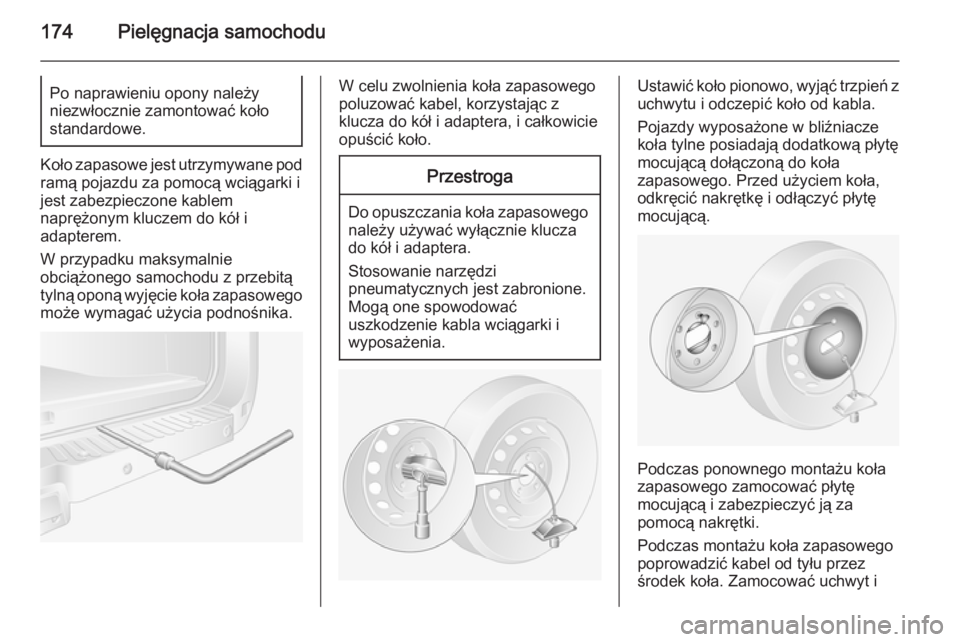

174Pielęgnacja samochoduPo naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe jest utrzymywane pod
ramą pojazdu za pomocą wciągarki i
jest zabezpieczone kablem
naprężonym kluczem do kół i
adapterem.
W przypadku maksymalnie
obciążonego samochodu z przebitą tylną oponą wyjęcie koła zapasowego może wymagać użycia podnośnika.
W celu zwolnienia koła zapasowego
poluzować kabel, korzystając z
klucza do kół i adaptera, i całkowicie
opuścić koło.Przestroga
Do opuszczania koła zapasowego należy używać wyłącznie klucza
do kół i adaptera.
Stosowanie narzędzi
pneumatycznych jest zabronione.
Mogą one spowodować
uszkodzenie kabla wciągarki i
wyposażenia.
Ustawić koło pionowo, wyjąć trzpień z
uchwytu i odczepić koło od kabla.
Pojazdy wyposażone w bliźniacze
koła tylne posiadają dodatkową płytę
mocującą dołączoną do koła
zapasowego. Przed użyciem koła,
odkręcić nakrętkę i odłączyć płytę mocującą.
Podczas ponownego montażu koła
zapasowego zamocować płytę
mocującą i zabezpieczyć ją za
pomocą nakrętki.
Podczas montażu koła zapasowego
poprowadzić kabel od tyłu przez
środek koła. Zamocować uchwyt i
