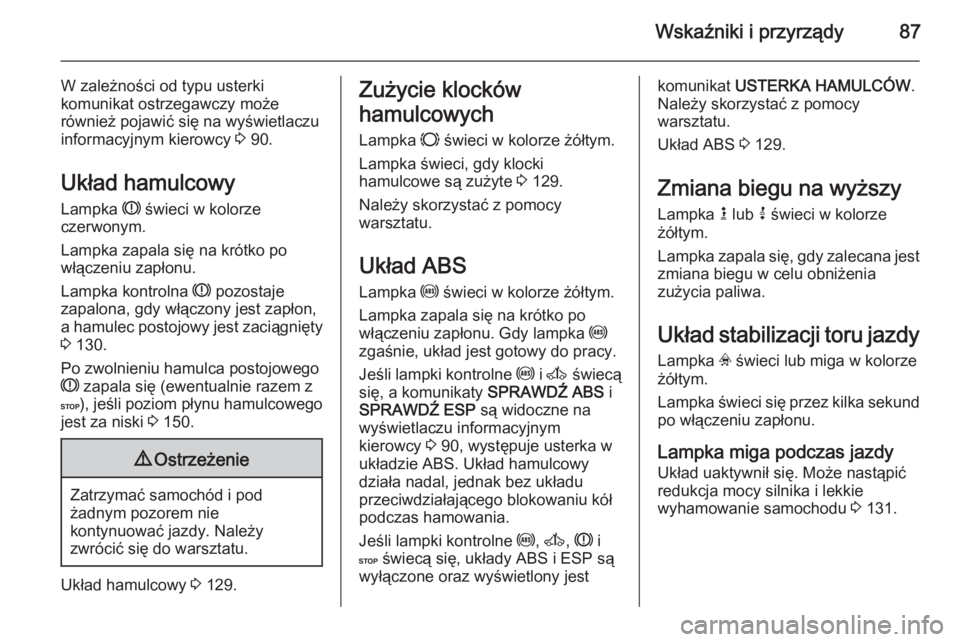

Wskaźniki i przyrządy87
W zależności od typu usterki
komunikat ostrzegawczy może
również pojawić się na wyświetlaczu
informacyjnym kierowcy 3 90.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka kontrolna R pozostaje
zapalona, gdy włączony jest zapłon,
a hamulec postojowy jest zaciągnięty
3 130.
Po zwolnieniu hamulca postojowego
R zapala się (ewentualnie razem z
C ), jeśli poziom płynu hamulcowego
jest za niski 3 150.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Układ hamulcowy 3 129.
Zużycie klocków
hamulcowych Lampka F świeci w kolorze żółtym.
Lampka świeci, gdy klocki
hamulcowe są zużyte 3 129.
Należy skorzystać z pomocy
warsztatu.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
wyświetlaczu informacyjnym
kierowcy 3 90, występuje usterka w
układzie ABS. Układ hamulcowy działa nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone oraz wyświetlony jestkomunikat USTERKA HAMULCÓW .
Należy skorzystać z pomocy warsztatu.
Układ ABS 3 129.
Zmiana biegu na wyższy Lampka k lub j świeci w kolorze
żółtym.
Lampka zapala się, gdy zalecana jest
zmiana biegu w celu obniżenia
zużycia paliwa.
Układ stabilizacji toru jazdy
Lampka v świeci lub miga w kolorze
żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 131.

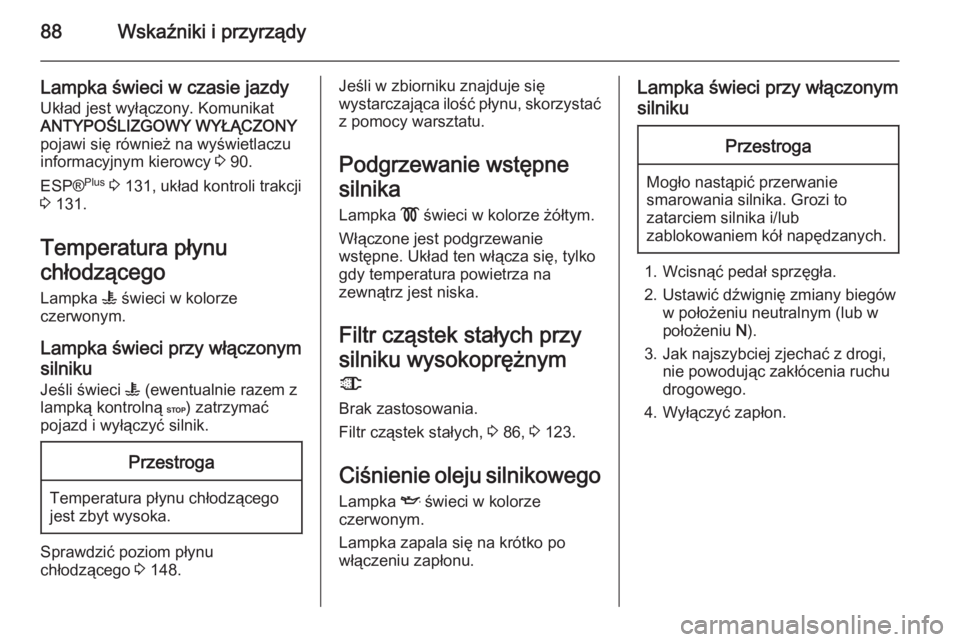

88Wskaźniki i przyrządy
Lampka świeci w czasie jazdyUkład jest wyłączony. Komunikat
ANTYPOŚLIZGOWY WYŁĄCZONY
pojawi się również na wyświetlaczu
informacyjnym kierowcy 3 90.
ESP® Plus
3 131, układ kontroli trakcji
3 131.
Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Jeśli świeci W (ewentualnie razem z
lampką kontrolną C) zatrzymać
pojazd i wyłączyć silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 148.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym 8
Brak zastosowania.
Filtr cząstek stałych, 3 86, 3 123.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.

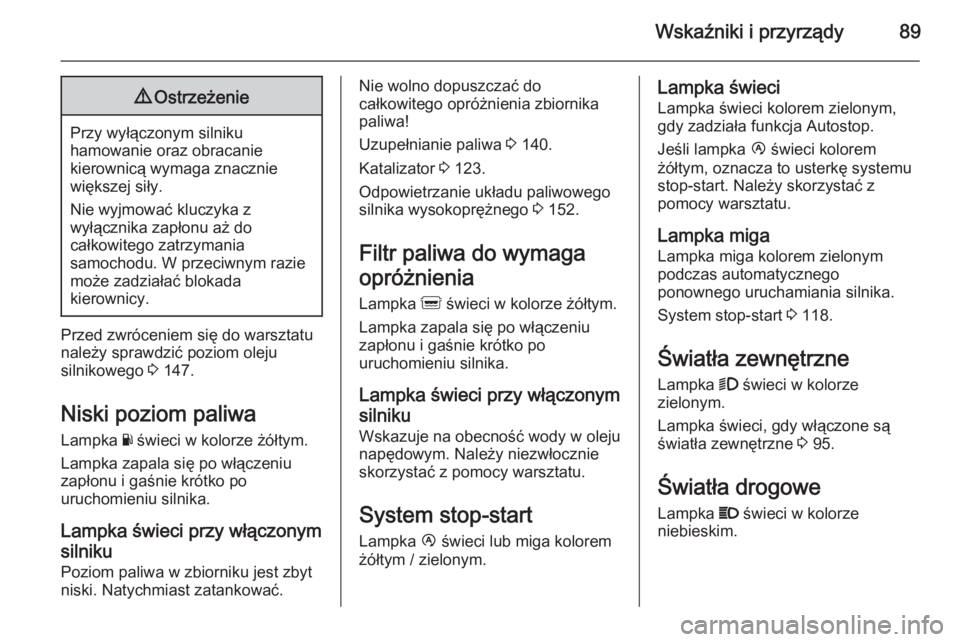

Wskaźniki i przyrządy899Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 147.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Poziom paliwa w zbiorniku jest zbyt
niski. Natychmiast zatankować.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 140.
Katalizator 3 123.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 152.
Filtr paliwa do wymaga
opróżnienia
Lampka Q świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonymsilniku
Wskazuje na obecność wody w oleju
napędowym. Należy niezwłocznie
skorzystać z pomocy warsztatu.
System stop-start Lampka Ï świeci lub miga kolorem
żółtym / zielonym.Lampka świeci
Lampka świeci kolorem zielonym,
gdy zadziała funkcja Autostop.
Jeśli lampka Ï świeci kolorem
żółtym, oznacza to usterkę systemu
stop-start. Należy skorzystać z
pomocy warsztatu.
Lampka miga
Lampka miga kolorem zielonym
podczas automatycznego
ponownego uruchamiania silnika.
System stop-start 3 118.
Światła zewnętrzne
Lampka 9 świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
światła zewnętrzne 3 95.
Światła drogowe Lampka P świeci w kolorze
niebieskim.

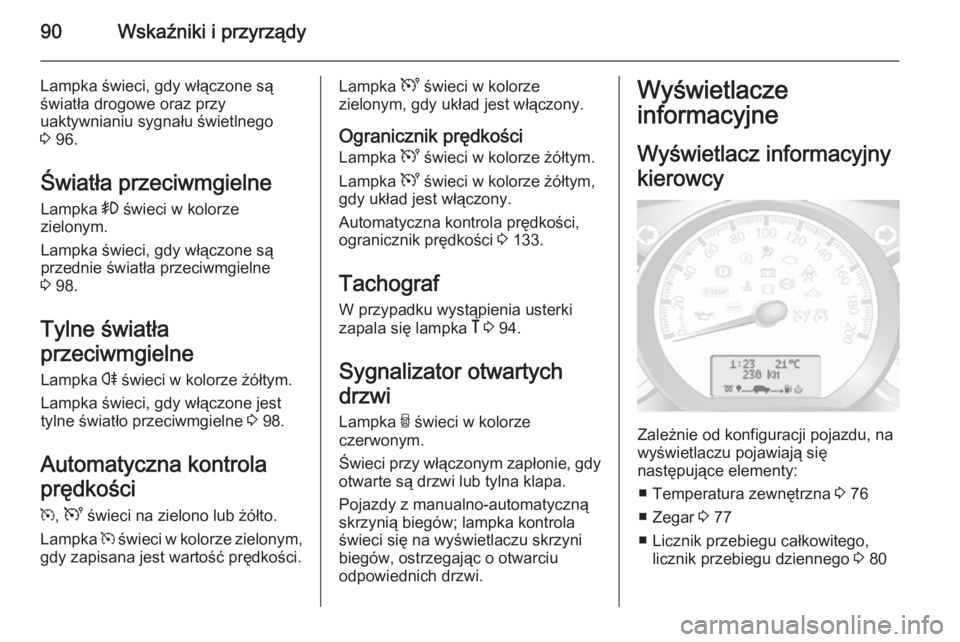

90Wskaźniki i przyrządy
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 96.
Światła przeciwmgielne Lampka > świeci w kolorze
zielonym.
Lampka świeci, gdy włączone są
przednie światła przeciwmgielne
3 98.
Tylne światła
przeciwmgielne Lampka r świeci w kolorze żółtym.
Lampka świeci, gdy włączone jest
tylne światło przeciwmgielne 3 98.
Automatyczna kontrola
prędkości
m , U świeci na zielono lub żółto.
Lampka m świeci w kolorze zielonym,
gdy zapisana jest wartość prędkości.Lampka U świeci w kolorze
zielonym, gdy układ jest włączony.
Ogranicznik prędkości
Lampka U świeci w kolorze żółtym.
Lampka U świeci w kolorze żółtym,
gdy układ jest włączony.
Automatyczna kontrola prędkości,
ogranicznik prędkości 3 133.
Tachograf
W przypadku wystąpienia usterki
zapala się lampka & 3 94.
Sygnalizator otwartych
drzwi Lampka U świeci w kolorze
czerwonym.
Świeci przy włączonym zapłonie, gdy
otwarte są drzwi lub tylna klapa.
Pojazdy z manualno-automatyczną
skrzynią biegów; lampka kontrola
świeci się na wyświetlaczu skrzyni
biegów, ostrzegając o otwarciu
odpowiednich drzwi.Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Zależnie od konfiguracji pojazdu, na
wyświetlaczu pojawiają się
następujące elementy:
■ Temperatura zewnętrzna 3 76
■ Zegar 3 77
■ Licznik przebiegu całkowitego, licznik przebiegu dziennego 3 80

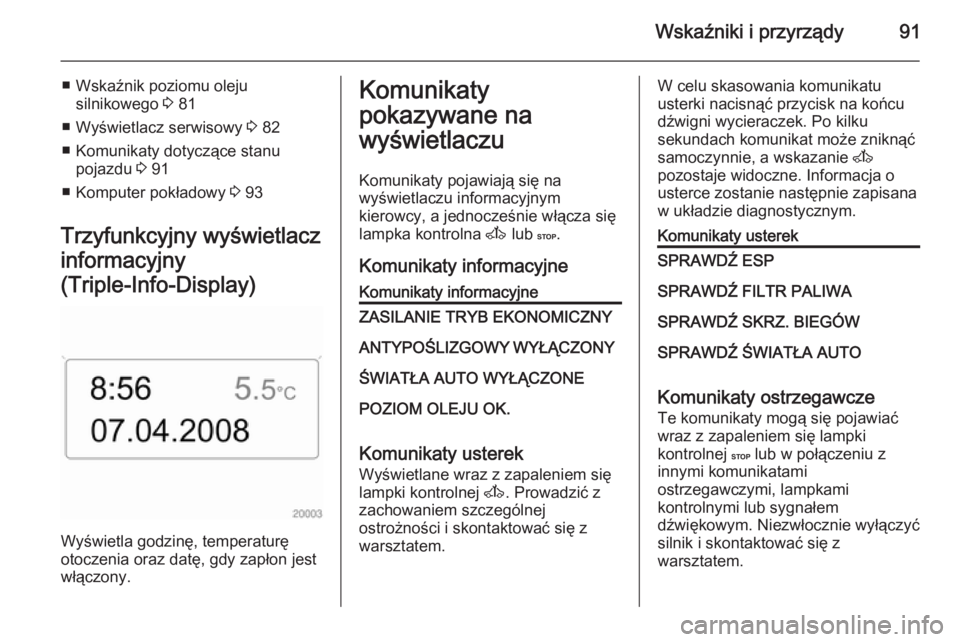

Wskaźniki i przyrządy91
■ Wskaźnik poziomu olejusilnikowego 3 81
■ Wyświetlacz serwisowy 3 82
■ Komunikaty dotyczące stanu pojazdu 3 91
■ Komputer pokładowy 3 93
Trzyfunkcyjny wyświetlacz
informacyjny
(Triple-Info-Display)
Wyświetla godzinę, temperaturę
otoczenia oraz datę, gdy zapłon jest
włączony.
Komunikaty
pokazywane na
wyświetlaczu
Komunikaty pojawiają się na
wyświetlaczu informacyjnym
kierowcy, a jednocześnie włącza się
lampka kontrolna A lub C.
Komunikaty informacyjneKomunikaty informacyjneZASILANIE TRYB EKONOMICZNYANTYPOŚLIZGOWY WYŁĄCZONYŚWIATŁA AUTO WYŁĄCZONEPOZIOM OLEJU OK.
Komunikaty usterek
Wyświetlane wraz z zapaleniem się
lampki kontrolnej A. Prowadzić z
zachowaniem szczególnej
ostrożności i skontaktować się z
warsztatem.
W celu skasowania komunikatu
usterki nacisnąć przycisk na końcu
dźwigni wycieraczek. Po kilku
sekundach komunikat może zniknąć
samoczynnie, a wskazanie A
pozostaje widoczne. Informacja o
usterce zostanie następnie zapisana
w układzie diagnostycznym.Komunikaty usterekSPRAWDŹ ESPSPRAWDŹ FILTR PALIWASPRAWDŹ SKRZ. BIEGÓWSPRAWDŹ ŚWIATŁA AUTO
Komunikaty ostrzegawcze
Te komunikaty mogą się pojawiać
wraz z zapaleniem się lampki
kontrolnej C lub w połączeniu z
innymi komunikatami
ostrzegawczymi, lampkami
kontrolnymi lub sygnałem
dźwiękowym. Niezwłocznie wyłączyć
silnik i skontaktować się z
warsztatem.

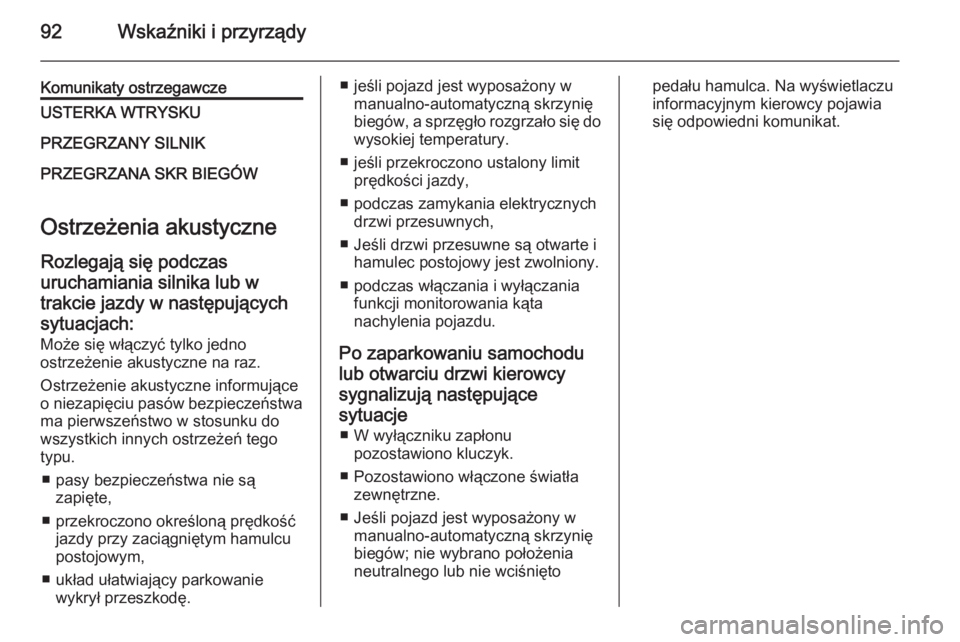

92Wskaźniki i przyrządy
Komunikaty ostrzegawczeUSTERKA WTRYSKUPRZEGRZANY SILNIKPRZEGRZANA SKR BIEGÓW
Ostrzeżenia akustyczne
Rozlegają się podczas uruchamiania silnika lub wtrakcie jazdy w następujących
sytuacjach:
Może się włączyć tylko jedno
ostrzeżenie akustyczne na raz.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do
wszystkich innych ostrzeżeń tego
typu.
■ pasy bezpieczeństwa nie są zapięte,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ układ ułatwiający parkowanie wykrył przeszkodę.
■ jeśli pojazd jest wyposażony wmanualno-automatyczną skrzyniębiegów, a sprzęgło rozgrzało się do wysokiej temperatury.
■ jeśli przekroczono ustalony limit prędkości jazdy,
■ podczas zamykania elektrycznych drzwi przesuwnych,
■ Jeśli drzwi przesuwne są otwarte i hamulec postojowy jest zwolniony.
■ podczas włączania i wyłączania funkcji monitorowania kąta
nachylenia pojazdu.
Po zaparkowaniu samochodu lub otwarciu drzwi kierowcysygnalizują następującesytuacje ■ W wyłączniku zapłonu pozostawiono kluczyk.
■ Pozostawiono włączone światła zewnętrzne.
■ Jeśli pojazd jest wyposażony w manualno-automatyczną skrzynię
biegów; nie wybrano położenia
neutralnego lub nie wciśniętopedału hamulca. Na wyświetlaczu
informacyjnym kierowcy pojawia
się odpowiedni komunikat.

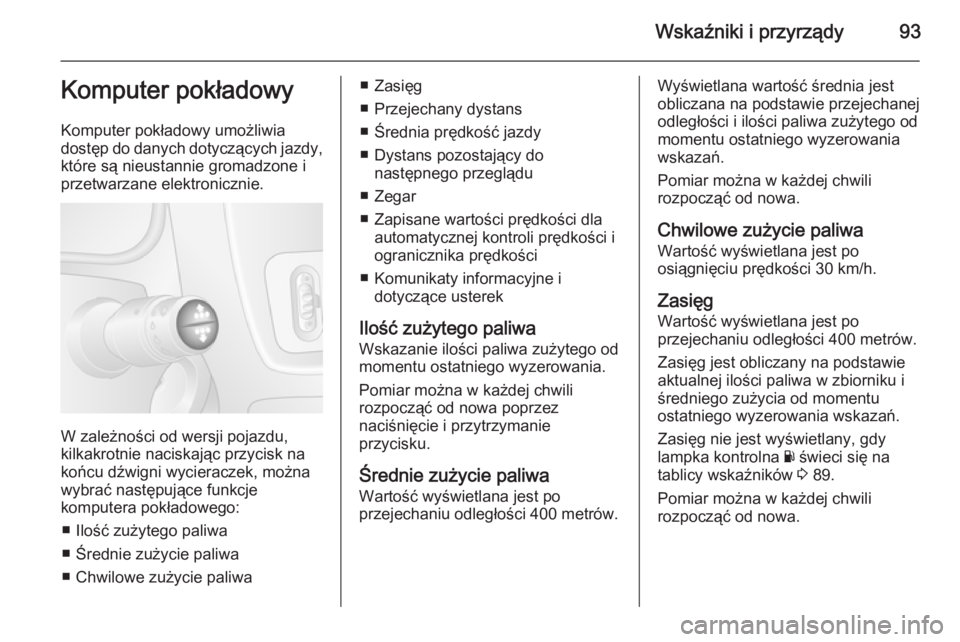

Wskaźniki i przyrządy93Komputer pokładowy
Komputer pokładowy umożliwia
dostęp do danych dotyczących jazdy, które są nieustannie gromadzone i
przetwarzane elektronicznie.
W zależności od wersji pojazdu,
kilkakrotnie naciskając przycisk na
końcu dźwigni wycieraczek, można
wybrać następujące funkcje
komputera pokładowego:
■ Ilość zużytego paliwa
■ Średnie zużycie paliwa
■ Chwilowe zużycie paliwa
■ Zasięg
■ Przejechany dystans
■ Średnia prędkość jazdy
■ Dystans pozostający do następnego przeglądu
■ Zegar
■ Zapisane wartości prędkości dla automatycznej kontroli prędkości i
ogranicznika prędkości
■ Komunikaty informacyjne i dotyczące usterek
Ilość zużytego paliwa Wskazanie ilości paliwa zużytego od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa poprzez
naciśnięcie i przytrzymanie
przycisku.
Średnie zużycie paliwa
Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.Wyświetlana wartość średnia jest
obliczana na podstawie przejechanej
odległości i ilości paliwa zużytego od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Chwilowe zużycie paliwa
Wartość wyświetlana jest po
osiągnięciu prędkości 30 km/h.
ZasięgWartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Zasięg jest obliczany na podstawie
aktualnej ilości paliwa w zbiorniku i
średniego zużycia od momentu
ostatniego wyzerowania wskazań.
Zasięg nie jest wyświetlany, gdy
lampka kontrolna Y świeci się na
tablicy wskaźników 3 89.
Pomiar można w każdej chwili
rozpocząć od nowa.

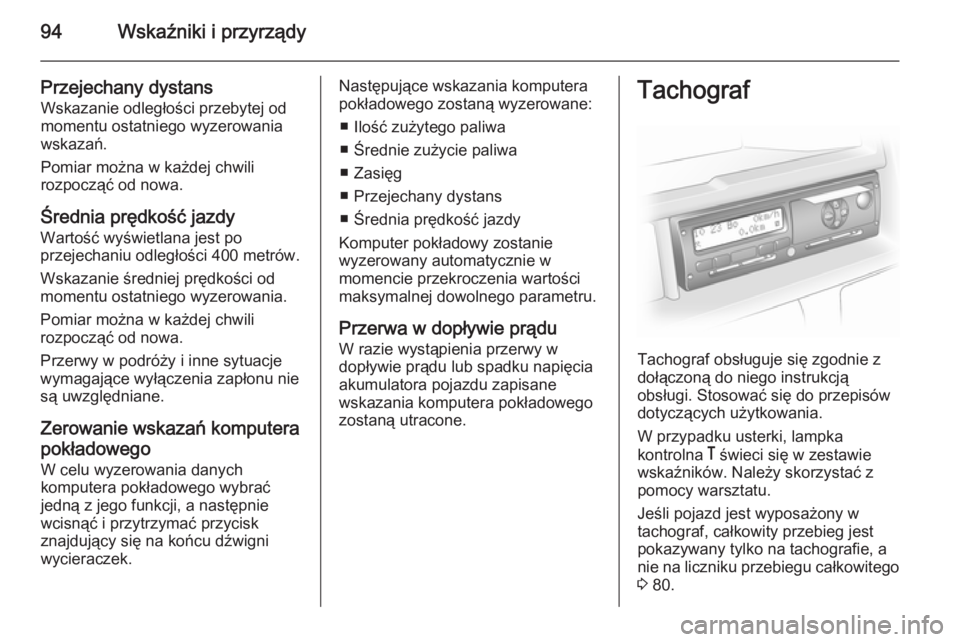

94Wskaźniki i przyrządy
Przejechany dystansWskazanie odległości przebytej od
momentu ostatniego wyzerowania
wskazań.
Pomiar można w każdej chwili
rozpocząć od nowa.
Średnia prędkość jazdy Wartość wyświetlana jest po
przejechaniu odległości 400 metrów.
Wskazanie średniej prędkości od
momentu ostatniego wyzerowania.
Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży i inne sytuacje
wymagające wyłączenia zapłonu nie
są uwzględniane.
Zerowanie wskazań komputera
pokładowego
W celu wyzerowania danych komputera pokładowego wybrać
jedną z jego funkcji, a następnie
wcisnąć i przytrzymać przycisk
znajdujący się na końcu dźwigni
wycieraczek.Następujące wskazania komputera
pokładowego zostaną wyzerowane:
■ Ilość zużytego paliwa
■ Średnie zużycie paliwa
■ Zasięg
■ Przejechany dystans
■ Średnia prędkość jazdy
Komputer pokładowy zostanie
wyzerowany automatycznie w
momencie przekroczenia wartości
maksymalnej dowolnego parametru.
Przerwa w dopływie prądu
W razie wystąpienia przerwy w
dopływie prądu lub spadku napięcia
akumulatora pojazdu zapisane
wskazania komputera pokładowego
zostaną utracone.Tachograf
Tachograf obsługuje się zgodnie z
dołączoną do niego instrukcją
obsługi. Stosować się do przepisów
dotyczących użytkowania.
W przypadku usterki, lampka
kontrolna & świeci się w zestawie
wskaźników. Należy skorzystać z
pomocy warsztatu.
Jeśli pojazd jest wyposażony w
tachograf, całkowity przebieg jest
pokazywany tylko na tachografie, a
nie na liczniku przebiegu całkowitego
3 80.
