Fotele, elementy bezpieczeństwa61
Bus - siedzenia tylneKategoria wagowa i wiekowaFotele tylneGrupa 0: do 10 kg
lub do około 10 miesięcy
Grupa 0+: do 13 kg
lub do około 2 lat
X
Grupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latXGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 lat
Grupa III: od 22 do 36 kg
lub od ok. 6 do 12 lat
X
U=Można zastosować foteliki uniwersalne dla tej grupy wagowej i wiekowej w połączeniu z trzypunktowym pasem bezpieczeństwa.UF=Można zastosować foteliki uniwersalne dla tej grupy wagowej i wiekowej przeznaczone do montażu przodem do
kierunku jazdy w połączeniu z trzypunktowym pasem bezpieczeństwa.<=Można zastosować fotelik ISOFIX, wykorzystując zaczepy montażowe i punkty kotwiczenia, jeśli znajdują się na wyposażeniu. Przy montażu z wykorzystaniem zamocowań ISOFIX dopuszcza się wyłącznie foteliki zatwierdzone
do użytku w tym modelu samochodu. Patrz „Dozwolone warianty mocowania fotelików dziecięcych ISOFIX”.X=Miejsce nieodpowiednie dla dzieci w tej grupie wagowej i wiekowej.

62Fotele, elementy bezpieczeństwa
Dozwolone warianty mocowania fotelików dziecięcych ISOFIX
KombiKategoria wagowaRozmiarMocowanieFotele
przednieSiedzenia w 2. rzędzieSiedzenia w
3. rzędzieStrona
kierowcy
fotel
zewnętrzny
fotel
środkowy
Strona
pasażera
fotel
zewnętrznyGrupa 0: do 10 kg
lub do około 10 miesięcyEISO/R1XILXXXGrupa 0+: do 13 kg
lub do około 2 latEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: od 9 do 18 kg lub od ok. 8 miesięcy do 4
latDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL=Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF=Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

Fotele, elementy bezpieczeństwa63
Rozmiar i typ fotelika ISOFIXA - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9
do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

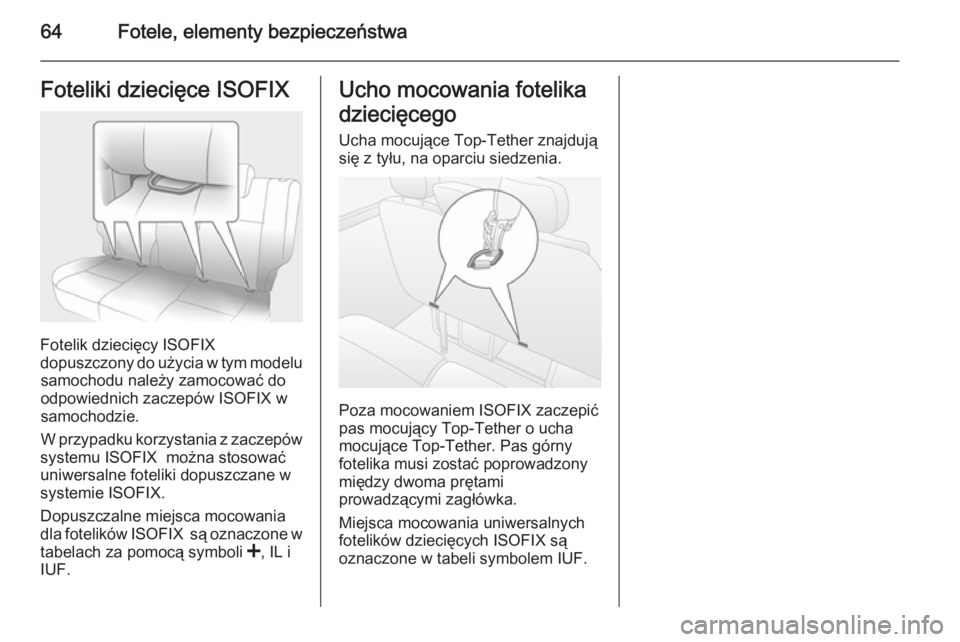

64Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Ucho mocowania fotelika
dziecięcego
Ucha mocujące Top-Tether znajdują się z tyłu, na oparciu siedzenia.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

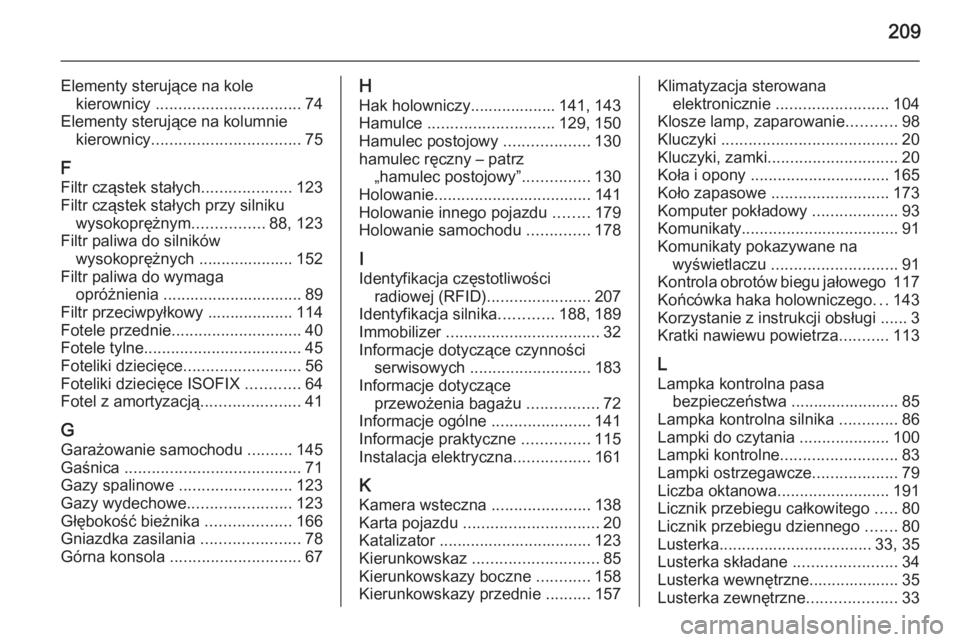

209
