2014 OPEL MOVANO_B Сопственички прирачник

Нега на возилото159

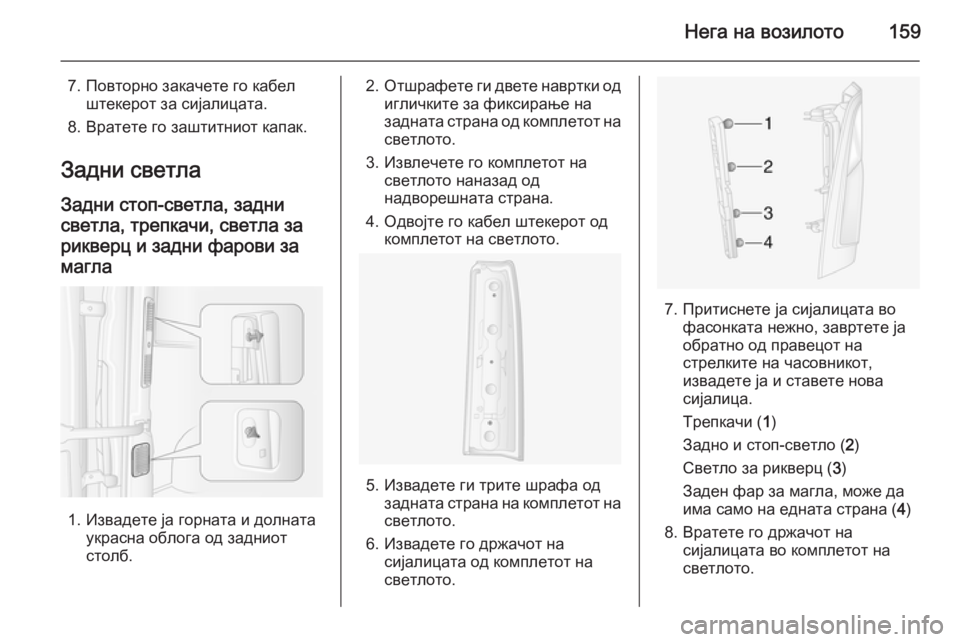

7. Повторно закачете го кабелштекерот за сијалицата.
8. Вратете го заштитниот капак.
Задни светла
Задни стоп-светла, задни
светла, трепкачи, светла за рикверц и задни фарови замагла
1. Извадете ја горната и долната украсна облога од задниот
столб.
2. Отшрафете ги двете навртки од
игличките за фиксирање на
задната страна од комплетот на
светлото.
3. Извлечете го комплетот на светлото наназад од
надворешната страна.
4. Одвојте го кабел штекерот од комплетот на светлото.
5. Извадете ги трите шрафа одзадната страна на комплетот насветлото.
6. Извадете го држачот на сијалицата од комплетот на
светлото.
7. Притиснете ја сијалицата во фасонката нежно, завртете ја
обратно од правецот на стрелките на часовникот,
извадете ја и ставете нова
сијалица.
Трепкачи ( 1)
Задно и стоп-светло ( 2)
Светло за рикверц ( 3)
Заден фар за магла, може да
има само на едната страна ( 4)
8. Вратете го држачот на сијалицата во комплетот на
светлото.

160Нега на возилото

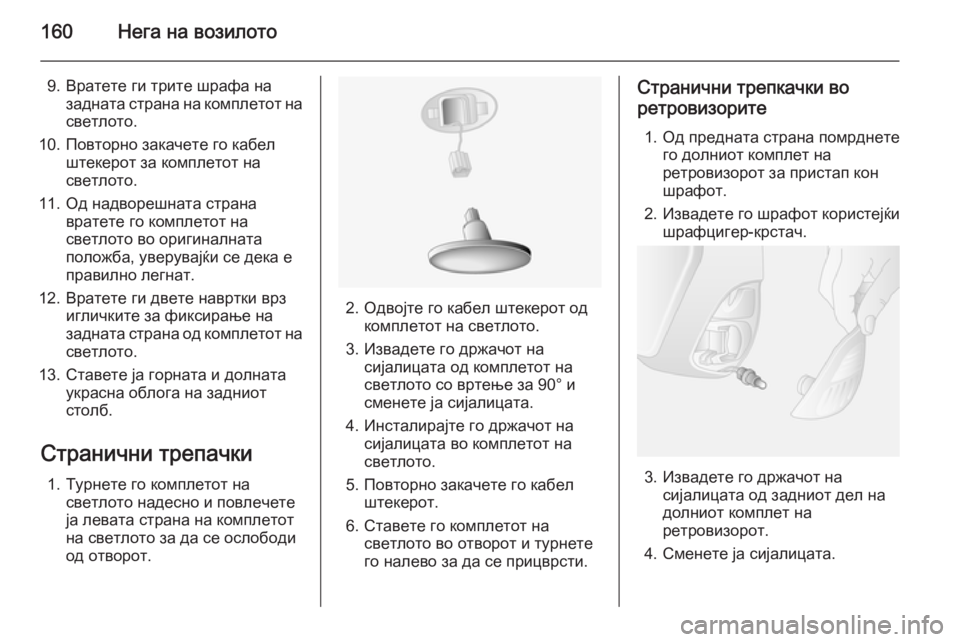

9. Вратете ги трите шрафа назадната страна на комплетот насветлото.
10. Повторно закачете го кабел штекерот за комплетот на
светлото.
11. Од надворешната страна вратете го комплетот на
светлото во оригиналната
положба, уверувајќи се дека е
правилно легнат.
12. Вратете ги двете навртки врз игличките за фиксирање на
задната страна од комплетот на
светлото.
13. Ставете ја горната и долната украсна облога на задниот
столб.
Странични трепачки 1. Турнете го комплетот на светлото надесно и повлечете
ја левата страна на комплетот
на светлото за да се ослободи
од отворот.
2. Одвојте го кабел штекерот од комплетот на светлото.
3. Извадете го држачот на сијалицата од комплетот на
светлото со вртење за 90° и
сменете ја сијалицата.
4. Инсталирајте го држачот на сијалицата во комплетот на
светлото.
5. Повторно закачете го кабел штекерот.
6. Ставете го комплетот на светлото во отворот и турнете
го налево за да се прицврсти.
Странични трепкачки во
ретровизорите
1. Од предната страна помрднете го долниот комплет на
ретровизорот за пристап кон
шрафот.
2. Извадете го шрафот користејќи шрафцигер-крстач.
3. Извадете го држачот насијалицата од задниот дел на
долниот комплет на
ретровизорот.
4. Сменете ја сијалицата.

Нега на возилото161

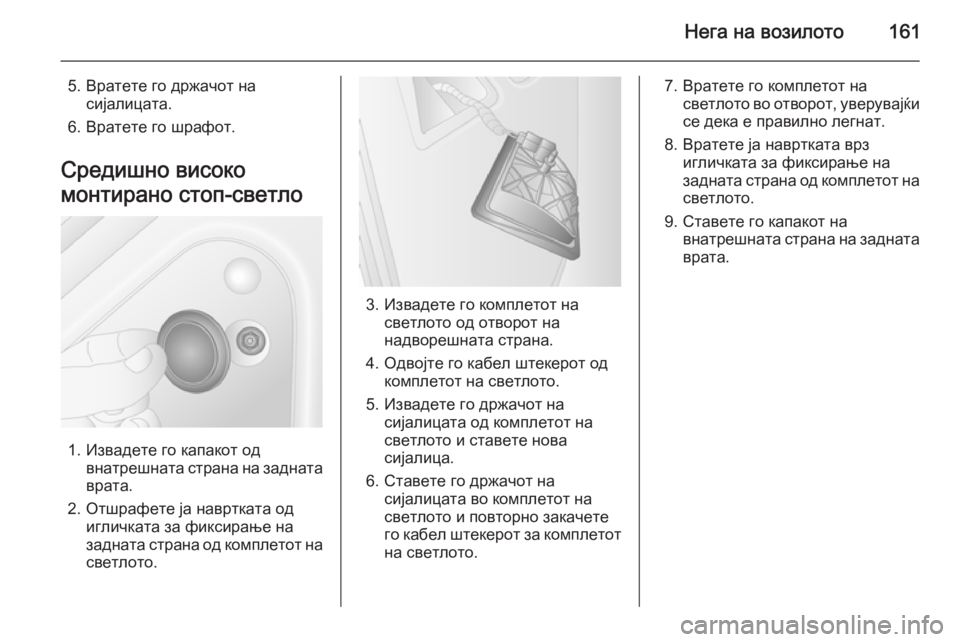

5. Вратете го држачот насијалицата.
6. Вратете го шрафот.
Средишно високо
монтирано стоп-светло
1. Извадете го капакот од внатрешната страна на задната
врата.
2. Отшрафете ја навртката од игличката за фиксирање на
задната страна од комплетот на
светлото.
3. Извадете го комплетот на светлото од отворот на
надворешната страна.
4. Одвојте го кабел штекерот од комплетот на светлото.
5. Извадете го држачот на сијалицата од комплетот на
светлото и ставете нова
сијалица.
6. Ставете го држачот на сијалицата во комплетот на
светлото и повторно закачете
го кабел штекерот за комплетот на светлото.
7. Вратете го комплетот на светлото во отворот, уверувајќисе дека е правилно легнат.
8. Вратете ја навртката врз игличката за фиксирање на
задната страна од комплетот на
светлото.
9. Ставете го капакот на внатрешната страна на задната
врата.

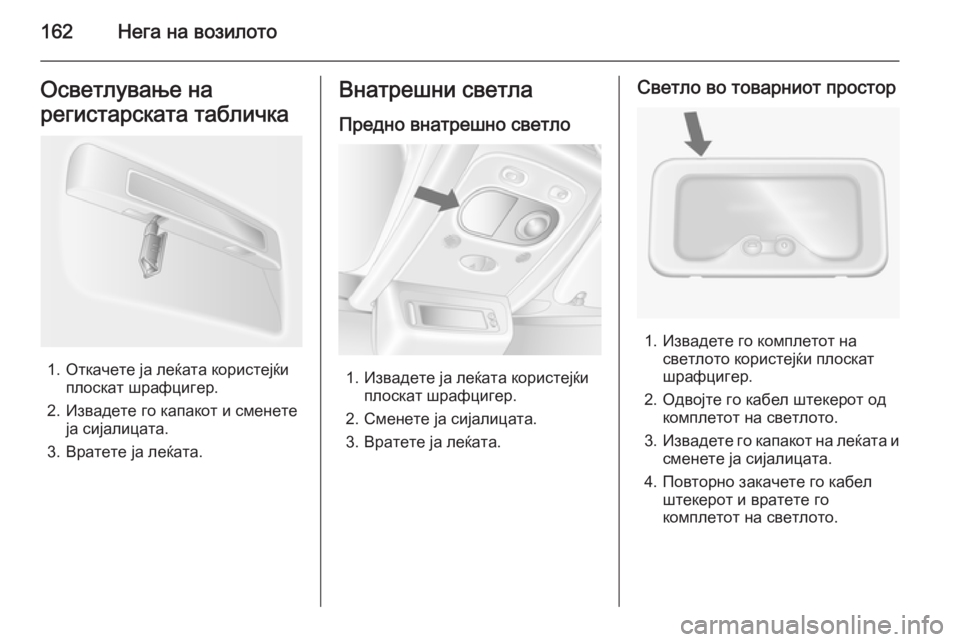

162Нега на возилотоОсветлување на
регистарската табличка
1. Откачете ја леќата користејќи плоскат шрафцигер.
2. Извадете го капакот и сменете ја сијалицата.
3. Вратете ја леќата.
Внатрешни светла
Предно внатрешно светло
1. Извадете ја леќата користејќи плоскат шрафцигер.
2. Сменете ја сијалицата.
3. Вратете ја леќата.
Светло во товарниот простор
1. Извадете го комплетот на светлото користејќи плоскат
шрафцигер.
2. Одвојте го кабел штекерот од комплетот на светлото.
3. Извадете го капакот на леќата и
сменете ја сијалицата.
4. Повторно закачете го кабел штекерот и вратете гокомплетот на светлото.

Нега на возилото163

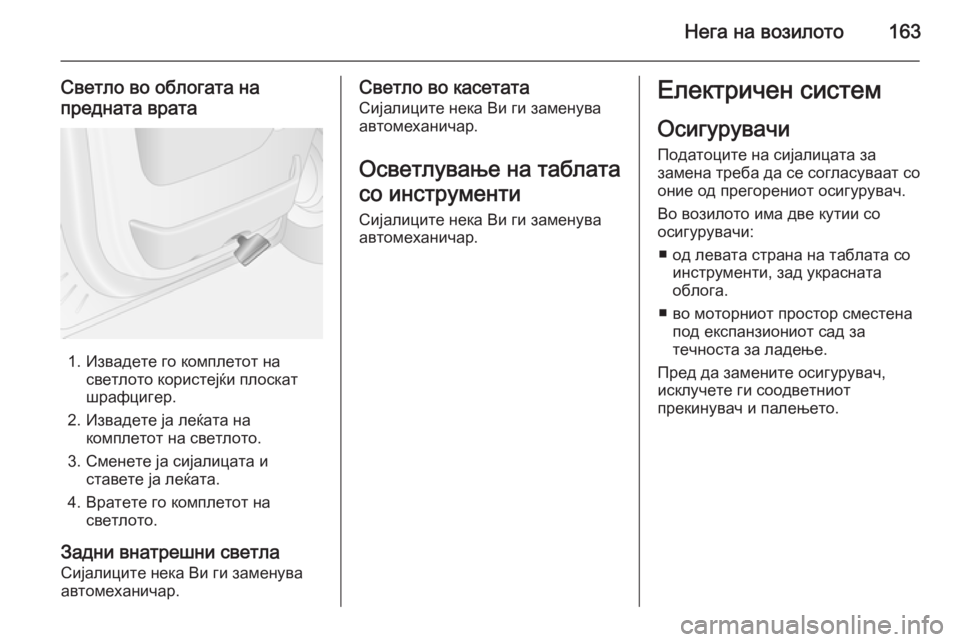

Светло во облогата на
предната врата
1. Извадете го комплетот на светлото користејќи плоскат
шрафцигер.
2. Извадете ја леќата на комплетот на светлото.
3. Сменете ја сијалицата и ставете ја леќата.
4. Вратете го комплетот на светлото.
Задни внатрешни светла
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во касетата
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата
со инструменти Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има две кутии со
осигурувачи:
■ од левата страна на таблата со инструменти, зад украсната
облога.
■ во моторниот простор сместена под експанзиониот сад за
течноста за ладење.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.

164Нега на возилото

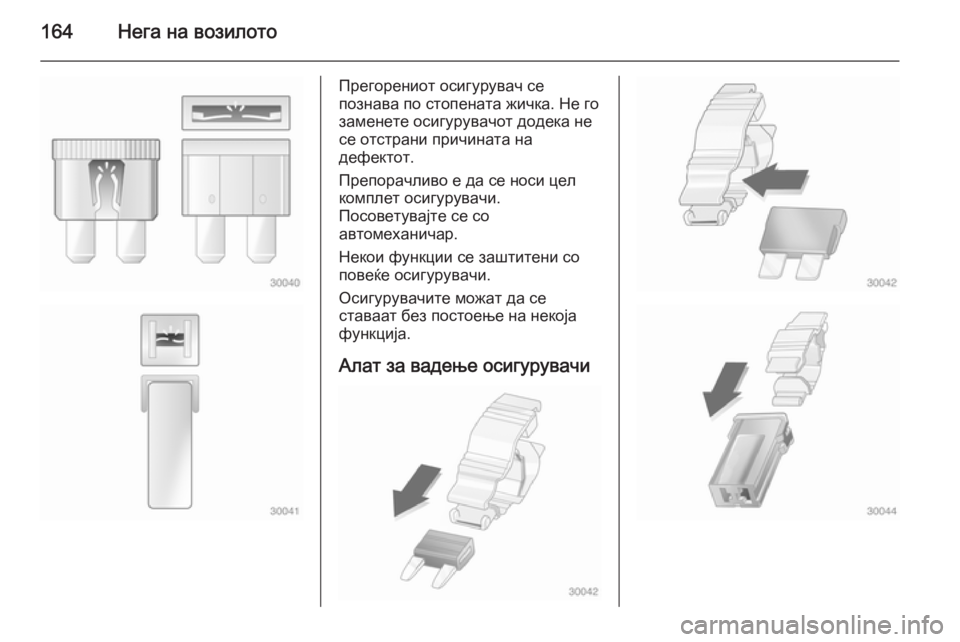

Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.
Препорачливо е да се носи цел комплет осигурувачи.
Посоветувајте се со
автомеханичар.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи

Нега на возилото165

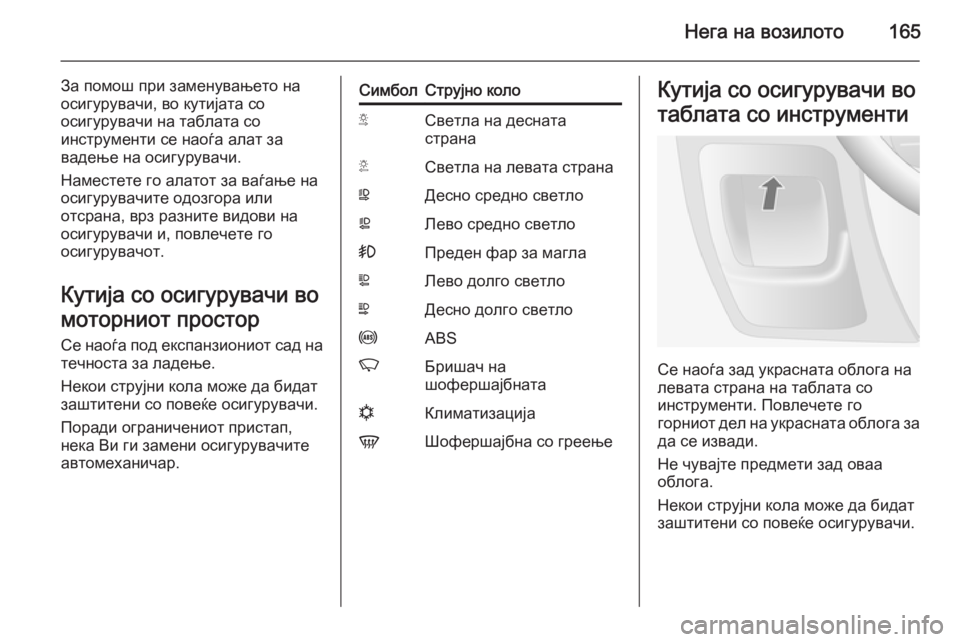

За помош при заменувањето на
осигурувачи, во кутијата со
осигурувачи на таблата со
инструменти се наоѓа алат за
вадење на осигурувачи.
Наместете го алатот за ваѓање на
осигурувачите одозгора или
отсрана, врз разните видови на
осигурувачи и, повлечете го
осигурувачот.
Кутија со осигурувачи во
моторниот простор Се наоѓа под експанзиониот сад на
течноста за ладење.
Некои струјни кола може да бидат
заштитени со повеќе осигурувачи.
Поради ограничениот пристап,
нека Ви ги замени осигурувачите
автомеханичар.СимболСтрујно колоSСветла на десната
странаTСветла на левата странаWДесно средно светлоaЛево средно светло>Преден фар за маглаLЛево долго светлоNДесно долго светлоuABSKБришач на
шофершајбнатаnКлиматизацијаVШофершајбна со греењеКутија со осигурувачи во
таблата со инструменти
Се наоѓа зад украсната облога на
левата страна на таблата со
инструменти. Повлечете го
горниот дел на украсната облога за
да се извади.
Не чувајте предмети зад оваа
облога.
Некои струјни кола може да бидат
заштитени со повеќе осигурувачи.

166Нега на возилото

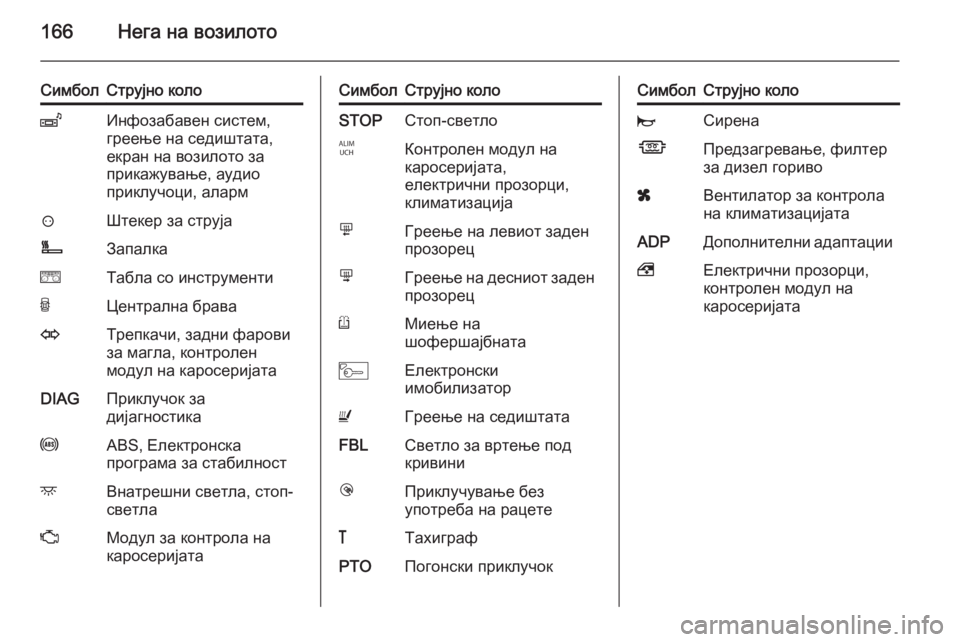

СимболСтрујно колоZИнфозабавен систем,
греење на седиштата,
екран на возилото за
прикажување, аудио
приклучоци, аларм?Штекер за струјаÌЗапалкаeТабла со инструментиUЦентрална браваOТрепкачи, задни фарови
за магла, контролен
модул на каросеријатаDIAGПриклучок за
дијагностикаuABS, Електронска
програма за стабилностdВнатрешни светла, стоп-
светлаZМодул за контрола на
каросеријатаСимболСтрујно колоSTOPСтоп-светлоIКонтролен модул на
каросеријата,
електрични прозорци,
климатизацијаmГреење на левиот заден
прозорецnГреење на десниот заден прозорецRМиење на
шофершајбнатаMЕлектронски
имобилизаторUГреење на седиштатаFBLСветло за вртење под
кривиниlПриклучување без
употреба на рацете&ТахиграфPTOПогонски приклучокСимболСтрујно колоjСиренаÍПредзагревање, филтер
за дизел горивоxВентилатор за контрола
на климатизацијатаADPДополнителни адаптации,Електрични прозорци,
контролен модул на
каросеријата
