2014 OPEL MOKKA Používateľská príručka (in Slovak)

Úložná schránka63
Zatlačte rám (1) dolu a otočte rukoväť
( 2 ) smerom dozadu, aby zapadla.
Vyklopte svorky nabok ( 1) a
vytiahnite poistný kolík.
Demontujte zostávajúcu časť rámu ( 2 ).
Zasuňte zostávajúcu časť rámu do
pravej časti ( 1).
Zasuňte poistný kolík a pootočte
svorku nabok ( 2).
Pripevnenie bicykla
1. Otočte pedále do polohy, ako je
zobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.

64Úložná schránka
2.Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie adaptéra
Keď sa preváža viac ako jeden
bicykel, musí sa pripevniť adaptér.
1. Adaptér nasaďte na systém zadného nosiča podľaznázornenia na obrázku.
2. Otočte páku ( 1) smerom dopredu
a pridržte ju, potom adaptér ( 2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.

Úložná schránka65
4. Pretiahnite popruh pripevnený kadaptéru pod páku počas
sklápania zadného nosiča.
Popruh zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého
bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.Na pripevnenie tretieho bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy druhého a tretieho
bicykla.

66Úložná schránka
6.Okrem toho zaistite obidve kolesá
tretieho bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže
sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky ( 1) a jej
podržaním.
Potiahnite rám ( 2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko úrazu.
Jednou rukou podržte rám ( 1)
úplne zadného bicykla a uvoľnite
potiahnutím za slučku ( 2).
Obidvoma rukami podržte úplne
zadný bicykel a sklopte systém
zadného nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra
Pred vybratím bicykla zo systému
zadného nosiča odpojte adaptér.
1. Sklopte dovnútra osadenia kolies.

Úložná schránka67
2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér ( 2) na zadnej
časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Vyklopte svorky nabok ( 1) a
vytiahnite poistný kolík. Demontujte hornú časť rámu ( 2).
Znova nainštalujte rám ( 1). Zasuňte
poistný kolík a pootočte svorku nabok
( 2 ).

68Úložná schránka

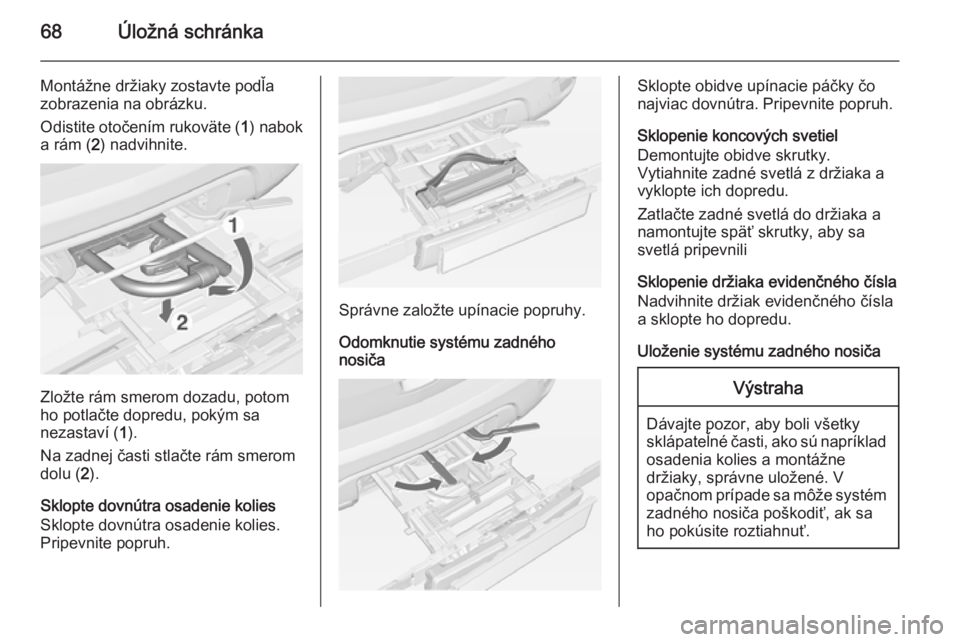

Montážne držiaky zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte ( 1) nabok
a rám ( 2) nadvihnite.
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví ( 1).
Na zadnej časti stlačte rám smerom dolu ( 2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.
Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra. Pripevnite popruh.
Sklopenie koncových svetiel
Demontujte obidve skrutky.
Vytiahnite zadné svetlá z držiaka a
vyklopte ich dopredu.
Zatlačte zadné svetlá do držiaka a
namontujte späť skrutky, aby sa
svetlá pripevnili
Sklopenie držiaka evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dopredu.
Uloženie systému zadného nosičaVýstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.

Úložná schránka69
Zatlačte uvoľňovaciu páku nahor a
podržte ju. Systém mierne zdvihnite a
zatlačte ho do dorazu, pokým
nezapadne.
Uvoľňovaciu páčku vráťte do
pôvodnej polohy.
9 Varovanie
Ak nie je možné systém správne
zaistiť, obráťte sa na servis pre
pomoc.
Batožinový priestor
Rozšírenie nákladného
priestoruVýstraha
Pred sklopením opierky zadného
sedadla sklopte sedák zadného
sedadla.
Nedodržanie tohto postupu môže viesť k poškodeniu zadného
sedadla.
1. Po stlačení poistky zatlačte opierky hlavy nadol.
Poznámky
Posuňte predné sedadlo dopredu a presuňte predné operadlo do
vzpriamenej polohy, aby ste mali
dostatok priestoru pre prácu so
sedákom zadného sedadla.
2. Potiahnite popruh pod sedacou časťou a otočte ju dolu.
3. Potiahnite uvoľňovaciu páku na hornej časti zadného operadla.

70Úložná schránka
4. Sklopte operadlo dopredu a dolu.
5. Bezpečnostné pásy krajnýchsedadiel vložte do vodidiel pásov.
Ak chcete vrátiť operadlo do jeho
pôvodnej polohy, vytiahnite
bezpečnostný pás z jeho vedení a
zdvihnite operadlo nahor.
Zatlačte operadlo pevne do správnej
polohy.9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Uistite sa, že bezpečnostné pásy nie sú privreté v západke.
Stredový zadný bezpečnostný pás sa môže zaistiť, keď zdvíhate operadlo.
Ak k tomu dôjde, nechajte pás, aby sa
úplne vrátil a postup zopakujte.
Ak je bezpečnostný pás stále
zaistený, sklopte sedaciu časť dolu a
skúste znova.
Pri vrátení sedáka zadného sedadla
dajte zadnú časť sedáka do pôvodnej
polohy, dbajte pritom na to, aby
popruhy so zámkami
bezpečnostných pásov neboli
prekrútené alebo zachytené pod
sedákom, potom zatlačte prednú časť sedáka pevne dolu, až je
zachytený západkou.Výstraha
Keď vraciate zadné operadlo do
vzpriamenej polohy, zadný
bezpečnostný pás a spony vložte
medzi zadné operadlo a sedák.
Dbajte na to, aby neboli
bezpečnostné pásy a zámky
zachytené pod sedákom zadného
sedadla.
Dbajte na to, aby neboli
bezpečnostné pásy prekrútené alebo zachytené v operadle, a aby boli umiestnené v správnej
polohe.
