Instrumente, Bedienelemente95
wird angezeigt. Wird ein Verbrau‐cher ausgeschaltet, so wird er aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein
Graphic-Info-Display oder ein Colour- Info-Display. Das Info-Display befin‐
det sich in der Instrumententafel über
dem Infotainment-System.
Graphic-Info-Display
Das Graphic-Info-Display zeigt an: ■ Uhrzeit 3 79
■ Außentemperatur 3 79
■ Datum 3 79
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 102
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 79
■ Außentemperatur 3 79
■ Datum 3 79

96Instrumente, Bedienelemente
■Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 97
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 102
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:

Instrumente, Bedienelemente97
Drehen■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
BACK -Taste
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschen
Die Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 102.Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt, in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung10Bremsen überhitzt16Störung der Bremsleuchte25Störung des Blinkers vorn
links26Störung des Blinkers hinten
links

98Instrumente, Bedienelemente
Nr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts53Tankdeckel fest schließen54Wasser in Diesel-Kraftstoff‐
filterS68Servolenkung wartenS73Allradantrieb wartenS75Klimaanlage wartenS79Motoröl auffüllenS81Getriebe wartenS82Motoröl bald wechselnS84Verringerte MotorleistungS89Fehlfunktion, Service128Motorhaube offen134Störung Einparkhilfe, Stoß‐
fänger säubernNr.FahrzeugmeldungS136Einparkhilfe warten174Schwache Batteriespannung
Hinweis
"S" bedeutet "Fehlfunktion, Ser‐ vice". Sofort eine Werkstatt aufsu‐
chen.
Fahrzeugmeldungen im
Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Geschwindigkeitsregler
■ Erfassungssysteme
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Batterie

Instrumente, Bedienelemente99Warn- und SignaltöneBeim Starten des Motors bzw.
während der Fahrt ■ Bei geöffneter Tür oder Motor‐ haube.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver In‐
formation Center.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.Batteriespannung
Bei zu niedriger Batteriespannung
wird eine Warnmeldung oder ein
Warn- Code 174 im Driver Information
Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Batterie durch längeres unun‐
terbrochenes Fahren oder mithilfe eines Ladegeräts aufladen.
Die Warnmeldung bzw. der Warn‐ code erlischt, wenn der Motor zwei‐
mal nacheinander ohne Spannungs‐
abfall gestartet wurde.
Wenn die Batterie nicht aufgeladen
werden kann, die Störungsursache
von einer Werkstatt beheben lassen.Bordcomputer
Die Menüs und Funktionen könnenüber die Tasten am Blinkerhebel aus‐
gewählt werden 3 92.
Im Midlevel-Display die Taste MENU
drücken, um Bordcomputer Informa‐
tionsmenü auszuwählen, oder im
Uplevel-Kombi-Display W auswäh‐
len.

100Instrumente, Bedienelemente

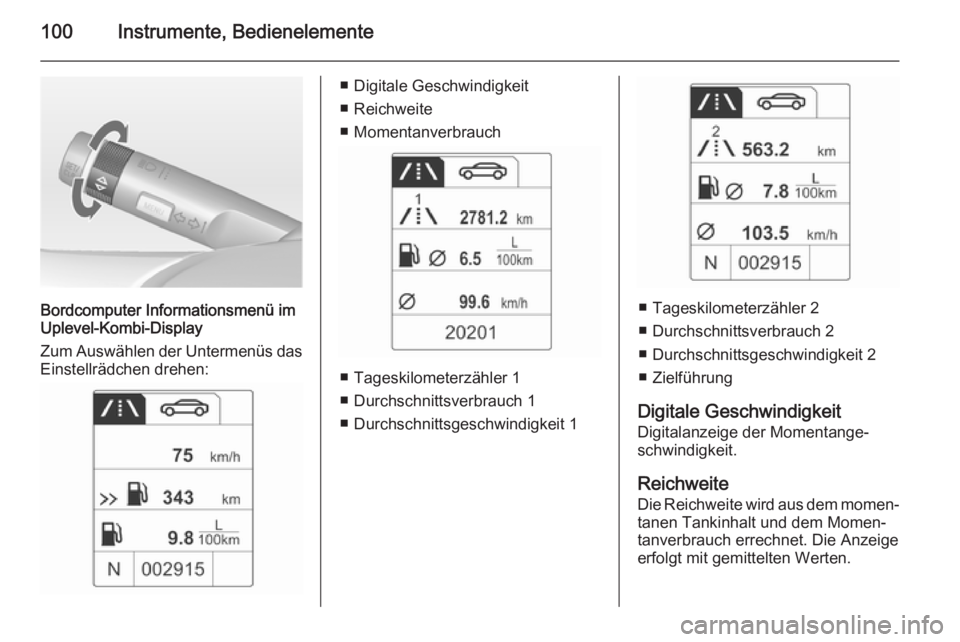

Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:
■ Digitale Geschwindigkeit
■ Reichweite
■ Momentanverbrauch
■ Tageskilometerzähler 1
■ Durchschnittsverbrauch 1
■ Durchschnittsgeschwindigkeit 1
■ Tageskilometerzähler 2
■ Durchschnittsverbrauch 2
■ Durchschnittsgeschwindigkeit 2
■ Zielführung
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Reichweite
Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.

Instrumente, Bedienelemente101
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Kombi-Display eine Meldung.
Wenn ein sofortiges Tanken erforder‐ lich ist, wird bei Fahrzeugen mit Mid‐
level- bzw. Uplevel-Kombi-Display
ein Warncode oder eine Warnmel‐
dung angezeigt.
Darüber hinaus leuchtet die Kontroll‐ leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 90.
Momentanverbrauch Anzeige des Momentanverbrauchs.
Bordcomputer 1 und 2
Die Informationen von zwei Bordcom‐ putern zu Kilometerzähler, Durch‐
schnittsverbrauch und Durchschnitts‐ geschwindigkeit können separat zu‐
rückgesetzt werden, so dass ver‐
schiedene Fahrer verschiedene Stre‐
ckeninformationen angezeigt bekom‐ men können.Zur Nullstellung Taste SET/CLR in je‐
dem Modus einige Sekunden lang
drücken.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und und wird dann auf 0 zurückge‐
setzt.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
zurückgesetzt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Zielführung
Zusätzlich zu den Navigationsinfor‐
mationen im Colour-Info-Display wird die Streckenführung auch im Driver
Information Center angezeigt.

102Instrumente, BedienelementePersonalisierung
Fahrzeugpersonalisierung Das Fahrzeug kann durch Ändern der
Einstellungen im Infotainment Sys‐
tem personalisiert werden.
Je nach Fahrzeugausstattung kön‐
nen einige der nachstehend beschrie‐ benen Funktionen nicht verfügbar
sein.
Einstellungen im
Graphic-Info-Display
CD 400
Taste CONFIG drücken, um das
Menü Systemeinstellungen aufzuru‐ fen.
Bei eingeschalteter Zündung und ak‐
tiviertem Infotainment System die
Taste CONFIG drücken.
Die Einstellungsmenüs werden ange‐
zeigt.
Zum Wechseln zwischen den Einstel‐ lungsmenüs den Knopf MENU dre‐
hen.
Zum Auswählen eines Einstellungs‐
menüs die Taste MENU drücken.
Um das Menü zu schließen oder zur
vorigen Anzeige zurückzukehren, die
Taste BACK drücken.
Die folgenden Einstellungen stehen
zur Auswahl:
■ Sprachen (Languages)
■ Uhrzeit & Datum
■ Radioeinstellungen
■ Bluetooth Einstellungen
■ Fahrzeugeinstellungen (Vehicle
Setting)
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sprachen (Languages)
Auswahl der gewünschten Sprache.
Uhrzeit & Datum
Siehe Uhr 3 79.
Radioeinstellungen
Weitere Informationen siehe Bedie‐ nungsanleitung für das Infotainment
System.
Bluetooth Einstellungen
Weitere Informationen siehe Bedie‐
nungsanleitung für das Infotainment
System.
