Nega vozila247
BrojStrujno kolo31Klima sistem32Modul regulacije šasije33Grejanje prednjih sedišta34Krovni otvor35Infotainment sistem36–37Desno dugo svetlo38Levo dugo svetlo39–40–41Vakuum pumpa42Ventilator hladnjaka43Akumulator vozila,
transformator jednosmerne
struje (samo na vozilima sa
sistemom za zaustavljanje i
pokretanje)44Sistem perača prednjih svetla45Ventilator hladnjakaBrojStrujno kolo46Terminal 87, glavni relej47Lambda senzor48Svetla za maglu49Desno oboreno svetlo50Levo oboreno svetlo51Sirena52Kontakt brava53Kontakt, ventilacija prednjih
sedišta54Kontakt brava55Električni prozori, savijanje
retrovizora56Perač vetrobranskog stakla57–58–59Grejanje dizel goriva, sistem za kontrolu emisije60Grejanje retrovizora61Grejanje retrovizoraBrojStrujno kolo62–63Senzor zadnjeg stakla64Adaptivno prednje
osvetljavanje65Pomoćna pumpa (samo na
vozilima sa sistemom za
zaustavljanje i pokretanje)66Sistem pranja zadnjeg stakla67Modul regulacije sistema goriva68–69Senzor akumulatora vozila70Senzor za kišu71Senzor akumulatora vozila
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

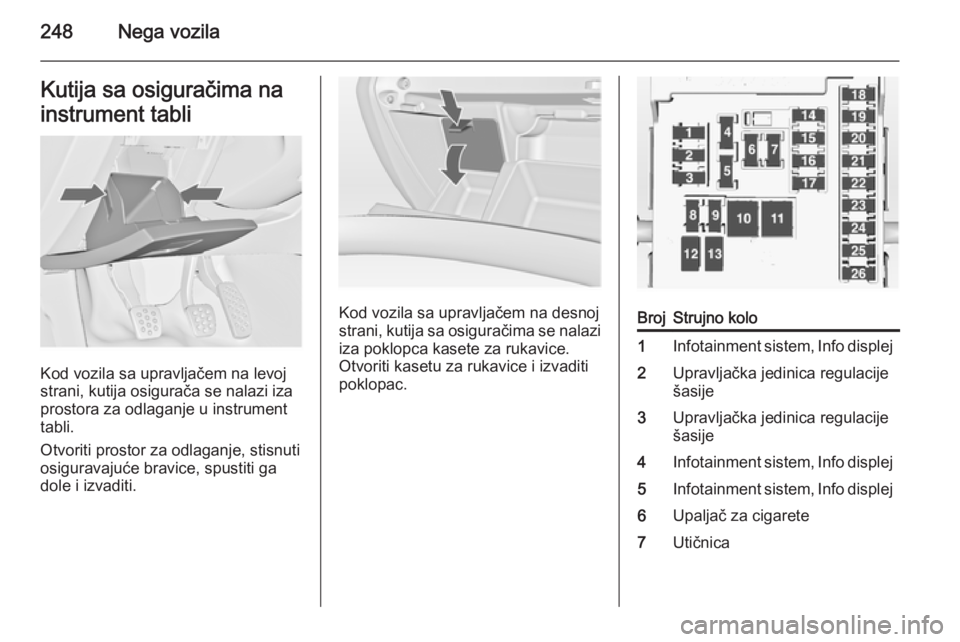

248Nega vozilaKutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.
Kod vozila sa upravljačem na desnoj strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
BrojStrujno kolo1Infotainment sistem, Info displej2Upravljačka jedinica regulacije
šasije3Upravljačka jedinica regulacije
šasije4Infotainment sistem, Info displej5Infotainment sistem, Info displej6Upaljač za cigarete7Utičnica

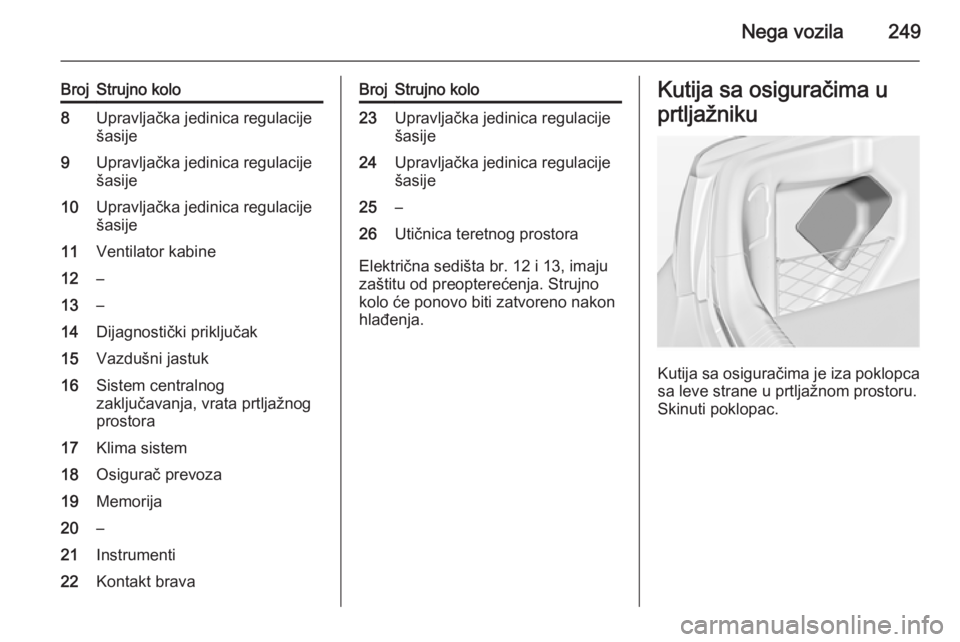

Nega vozila249
BrojStrujno kolo8Upravljačka jedinica regulacije
šasije9Upravljačka jedinica regulacije
šasije10Upravljačka jedinica regulacije
šasije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Sistem centralnog
zaključavanja, vrata prtljažnog
prostora17Klima sistem18Osigurač prevoza19Memorija20–21Instrumenti22Kontakt bravaBrojStrujno kolo23Upravljačka jedinica regulacije
šasije24Upravljačka jedinica regulacije
šasije25–26Utičnica teretnog prostora
Električna sedišta br. 12 i 13, imaju
zaštitu od preopterećenja. Strujno
kolo će ponovo biti zatvoreno nakon
hlađenja.
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

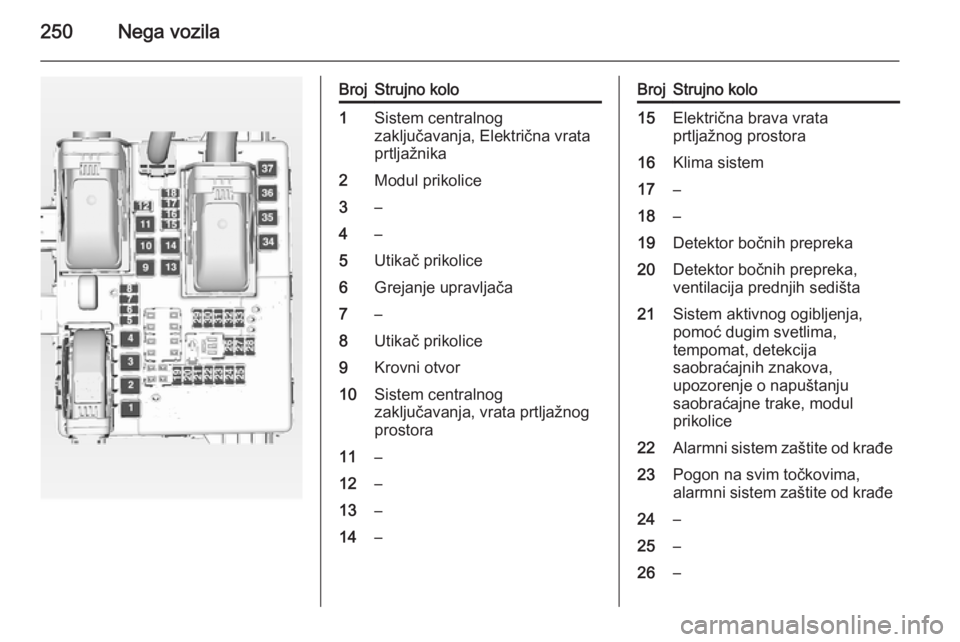

250Nega vozila
BrojStrujno kolo1Sistem centralnog
zaključavanja, Električna vrata
prtljažnika2Modul prikolice3–4–5Utikač prikolice6Grejanje upravljača7–8Utikač prikolice9Krovni otvor10Sistem centralnog
zaključavanja, vrata prtljažnog
prostora11–12–13–14–BrojStrujno kolo15Električna brava vrata
prtljažnog prostora16Klima sistem17–18–19Detektor bočnih prepreka20Detektor bočnih prepreka,
ventilacija prednjih sedišta21Sistem aktivnog ogibljenja,
pomoć dugim svetlima,
tempomat, detekcija
saobraćajnih znakova,
upozorenje o napuštanju
saobraćajne trake, modul
prikolice22Alarmni sistem zaštite od krađe23Pogon na svim točkovima,
alarmni sistem zaštite od krađe24–25–26–

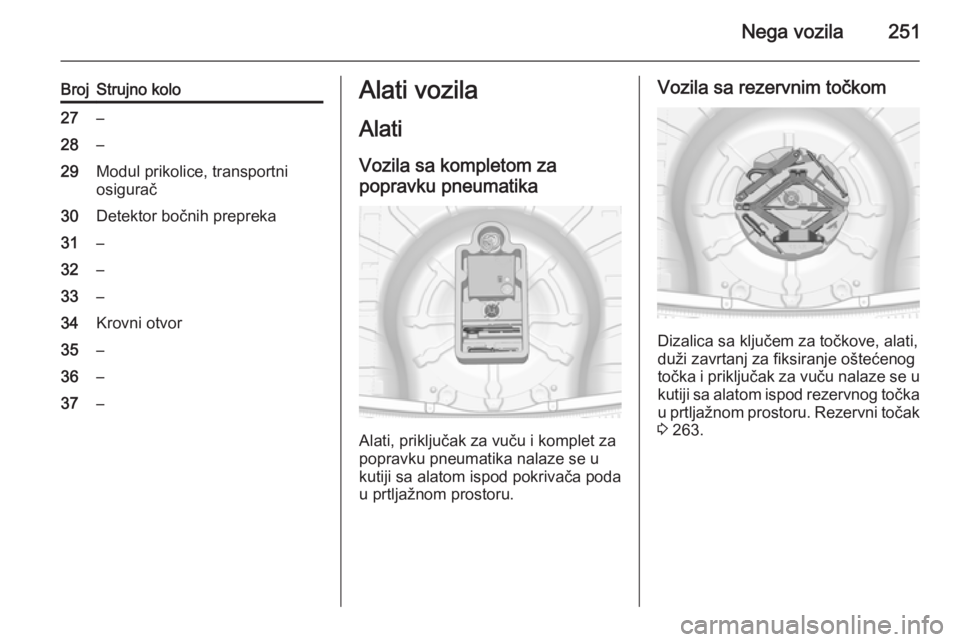

Nega vozila251
BrojStrujno kolo27–28–29Modul prikolice, transportni
osigurač30Detektor bočnih prepreka31–32–33–34Krovni otvor35–36–37–Alati vozila
Alati
Vozila sa kompletom za
popravku pneumatika
Alati, priključak za vuču i komplet za
popravku pneumatika nalaze se u
kutiji sa alatom ispod pokrivača poda
u prtljažnom prostoru.
Vozila sa rezervnim točkom
Dizalica sa ključem za točkove, alati,
duži zavrtanj za fiksiranje oštećenog
točka i priključak za vuču nalaze se u kutiji sa alatom ispod rezervnog točkau prtljažnom prostoru. Rezervni točak
3 263.

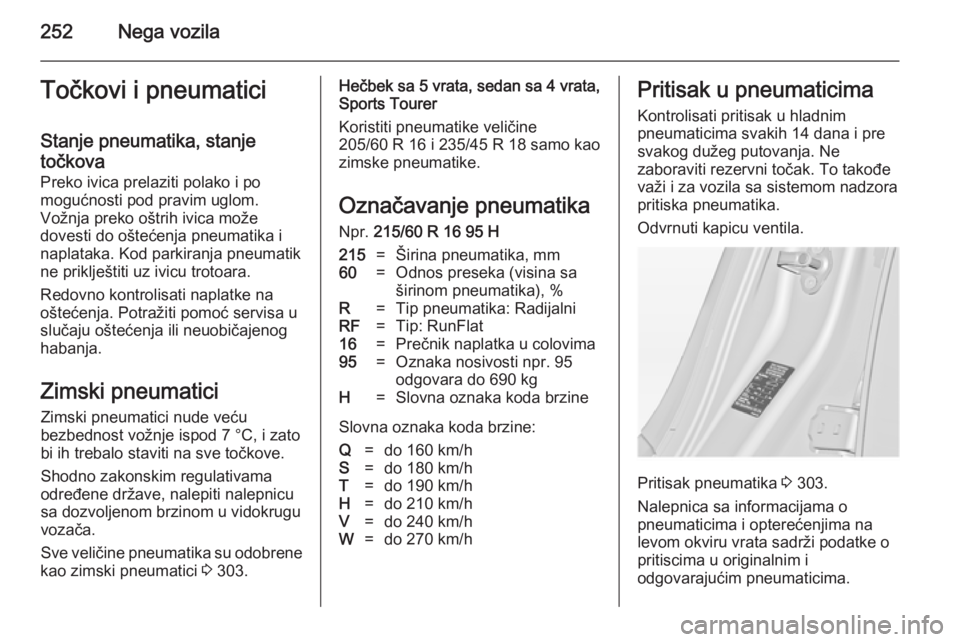

252Nega vozilaTočkovi i pneumaticiStanje pneumatika, stanje
točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 303.Hečbek sa 5 vrata, sedan sa 4 vrata,
Sports Tourer
Koristiti pneumatike veličine
205/60 R 16 i 235/45 R 18 samo kao
zimske pneumatike.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215=Širina pneumatika, mm60=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovima95=Oznaka nosivosti npr. 95
odgovara do 690 kgH=Slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 303.
Nalepnica sa informacijama o
pneumaticima i opterećenjima na levom okviru vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.

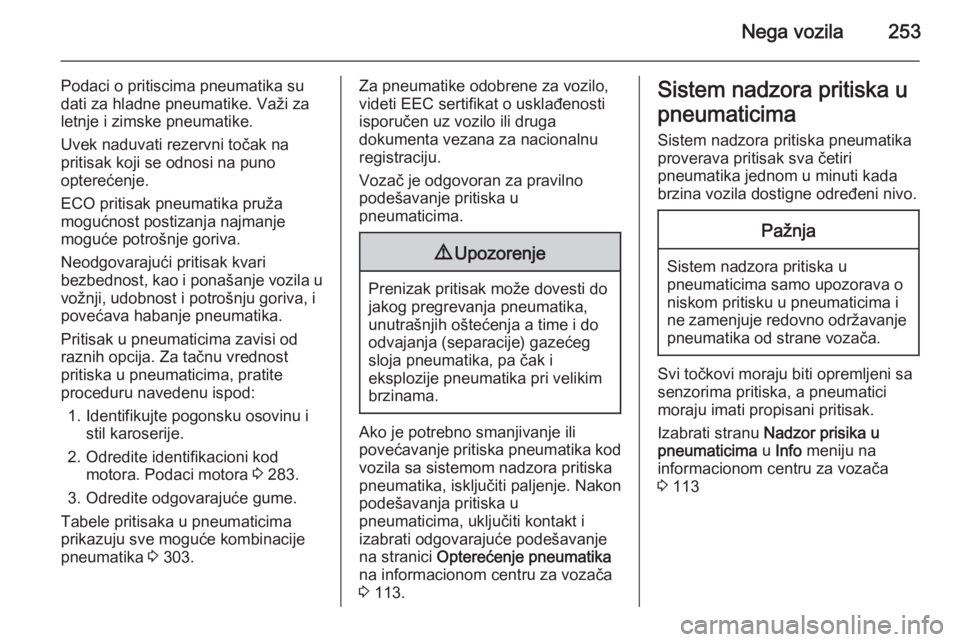

Nega vozila253
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. Važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte pogonsku osovinu i stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 283.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 303.Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika kod vozila sa sistemom nadzora pritiska
pneumatika, isključiti paljenje. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 113.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska pneumatika
proverava pritisak sva četiri
pneumatika jednom u minuti kada brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Izabrati stranu Nadzor prisika u
pneumaticima u Info meniju na
informacionom centru za vozača 3 113

254Nega vozila
Status sistema i upozorenja o pritiskuprikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 110.
Ako se upali
w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 303.
Nakon pumpanja možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Za to vreme može se
upaliti w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak
pneumatika.
Poruke vozila 3 122.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće biti spreman zarad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predajnika može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Kod senzora sa navojem
zameniti jezgro ventila i zaptivni
prsten, a kod senzora sa osiguračem
kompletno telo ventila.
Status opterećenja vozila
Podesiti pritisak u pneumaticima
prema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 303 i izabrati
odgovarajuću postavku na strani
