2014 OPEL INSIGNIA Uputstvo za upotrebu (in Serbian)

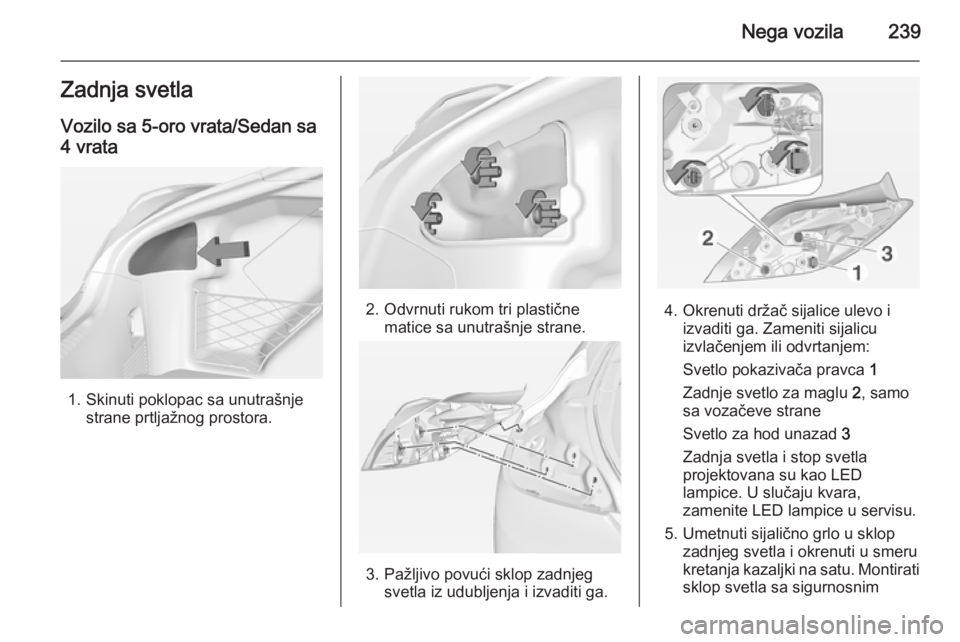

Nega vozila239Zadnja svetla
Vozilo sa 5-oro vrata/Sedan sa
4 vrata
1. Skinuti poklopac sa unutrašnje strane prtljažnog prostora.
2. Odvrnuti rukom tri plastične
matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicu
izvlačenjem ili odvrtanjem:
Svetlo pokazivača pravca 1
Zadnje svetlo za maglu 2, samo
sa vozačeve strane
Svetlo za hod unazad 3
Zadnja svetla i stop svetla
projektovana su kao LED
lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim

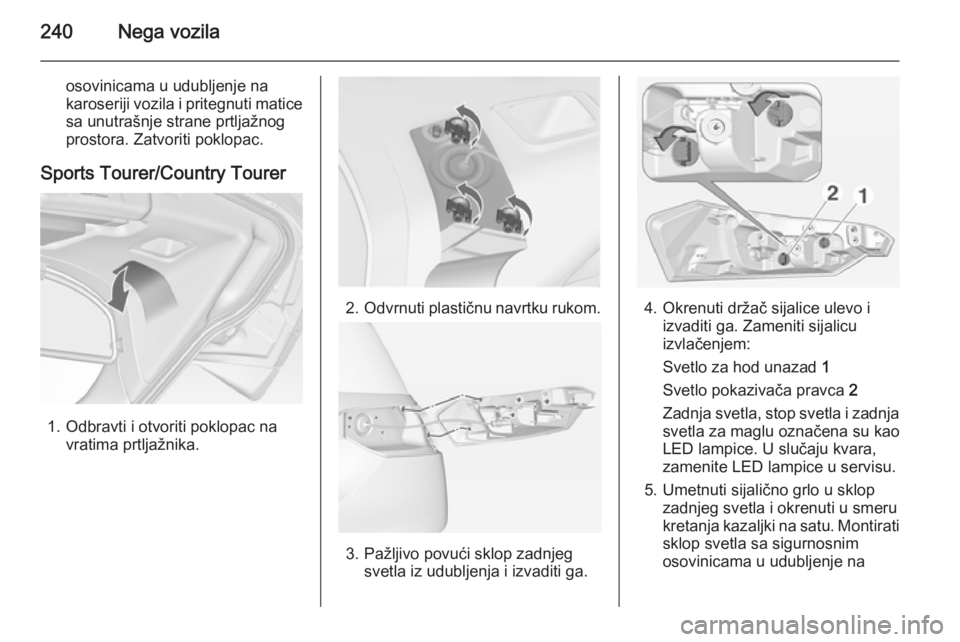

240Nega vozila
osovinicama u udubljenje na
karoseriji vozila i pritegnuti matice
sa unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac.
Sports Tourer/Country Tourer
1. Odbravti i otvoriti poklopac na vratima prtljažnika.
2.Odvrnuti plastičnu navrtku rukom.
3. Pažljivo povući sklop zadnjeg
svetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicu
izvlačenjem:
Svetlo za hod unazad 1
Svetlo pokazivača pravca 2
Zadnja svetla, stop svetla i zadnja
svetla za maglu označena su kao
LED lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na

Nega vozila241
vratima prtljažnika i pritegnuti
matice sa unutrašnje strane vrata
prtljažnika. Zatvoriti poklopac.
Dodatna zadnja svetla u okviru vrata
prtljažnika
1. Otvoriti prtljažnik.
2. Odbraviti poklopac na bočnom panelu i skinuti.
3. Pritisnuti kućište svetla izunutrašnjosti bočnog panela.
4. Plastičnu navrtku okretatisuprotno kretanju kazaljki na satu
i izvaditi iz držača.
5. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti novu. Postaviti plastičnu navrtku u
nosač sijalice i okrenuti u pravcu kretanja kazaljke na satu.
Zadnje svetlo ( 1)
Svetlo pokazivača pravca ( 2)
6. Vratiti nosač sijalice u okvir petih vrata. Zatvoriti poklopac u
bočnom panelu.

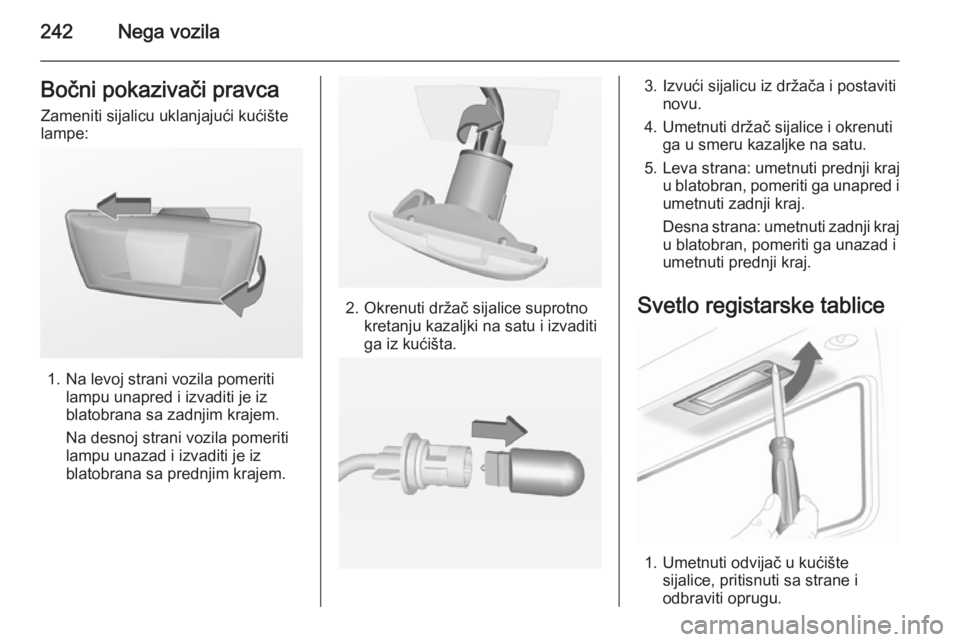

242Nega vozilaBočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Na levoj strani vozila pomeriti lampu unapred i izvaditi je iz
blatobrana sa zadnjim krajem.
Na desnoj strani vozila pomeriti
lampu unazad i izvaditi je iz blatobrana sa prednjim krajem.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Leva strana: umetnuti prednji kraj u blatobran, pomeriti ga unapred iumetnuti zadnji kraj.
Desna strana: umetnuti zadnji kraj
u blatobran, pomeriti ga unazad i
umetnuti prednji kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u kućište sijalice, pritisnuti sa strane i
odbraviti oprugu.

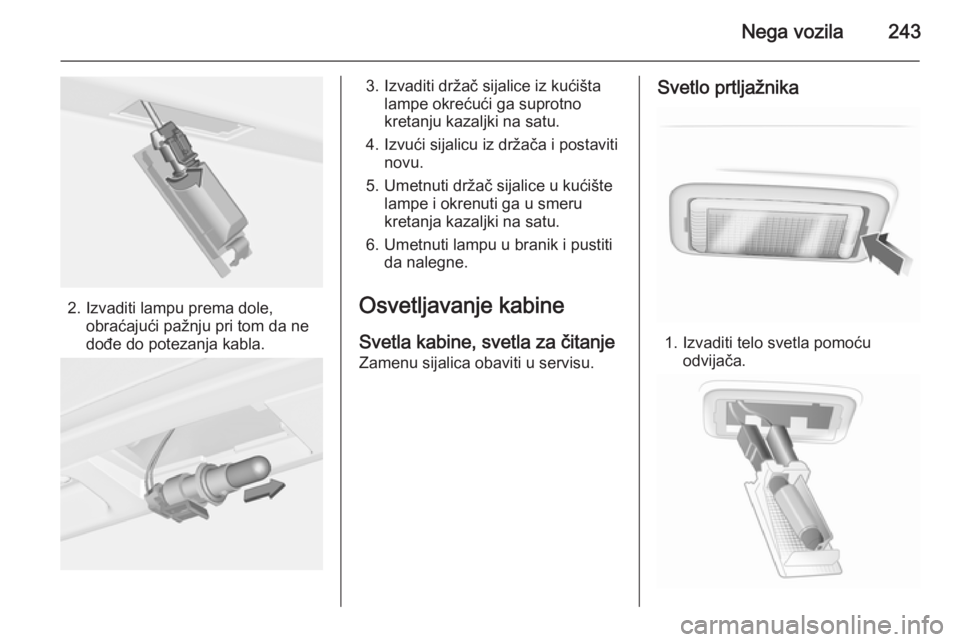

Nega vozila243
2. Izvaditi lampu prema dole,obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.Svetlo prtljažnika
1. Izvaditi telo svetla pomoću odvijača.

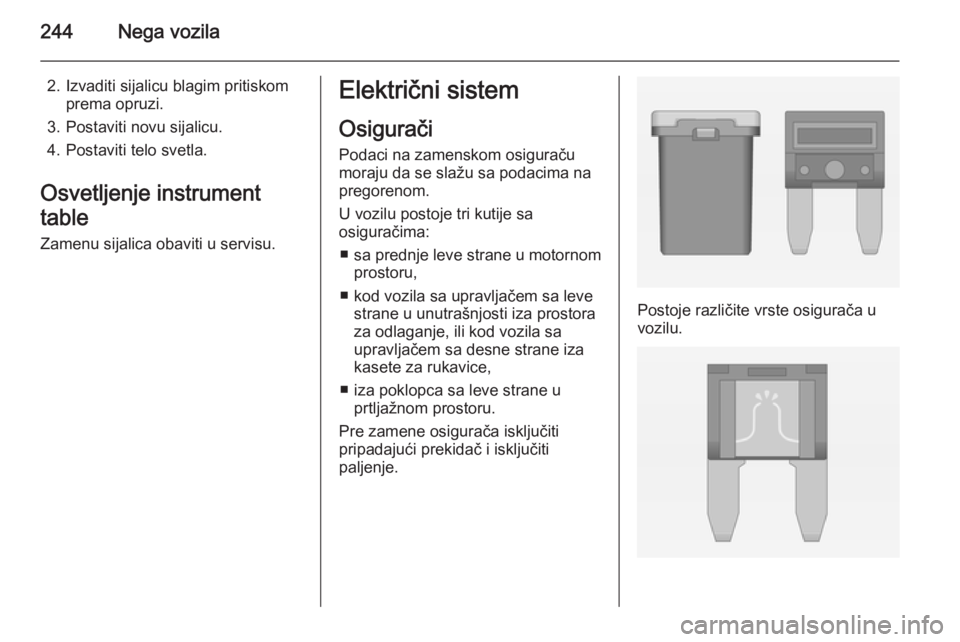

244Nega vozila
2. Izvaditi sijalicu blagim pritiskomprema opruzi.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ kod vozila sa upravljačem sa leve strane u unutrašnjosti iza prostora
za odlaganje, ili kod vozila sa
upravljačem sa desne strane iza
kasete za rukavice,
■ iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u
vozilu.

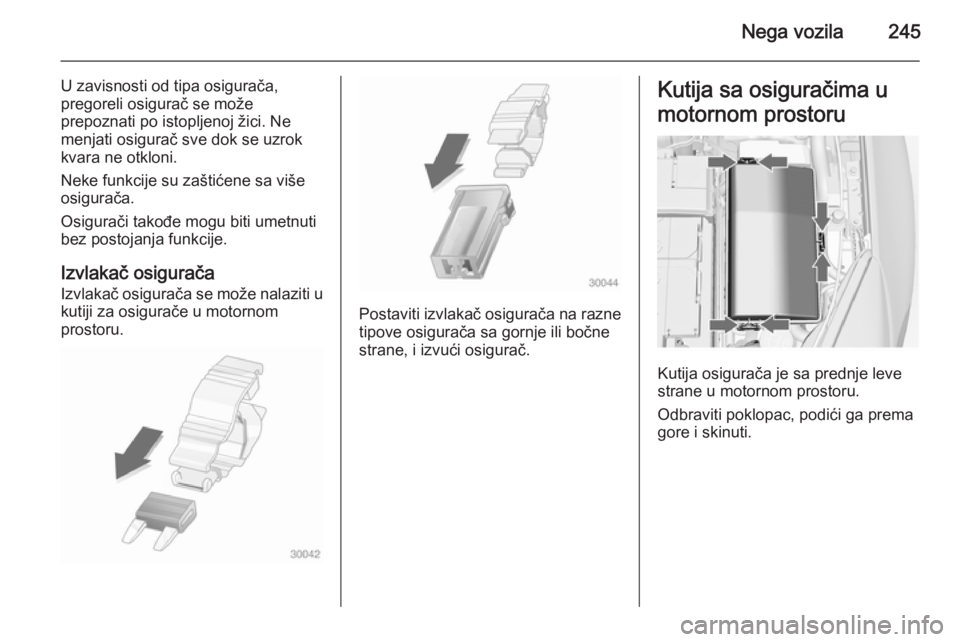

Nega vozila245
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac, podići ga prema gore i skinuti.

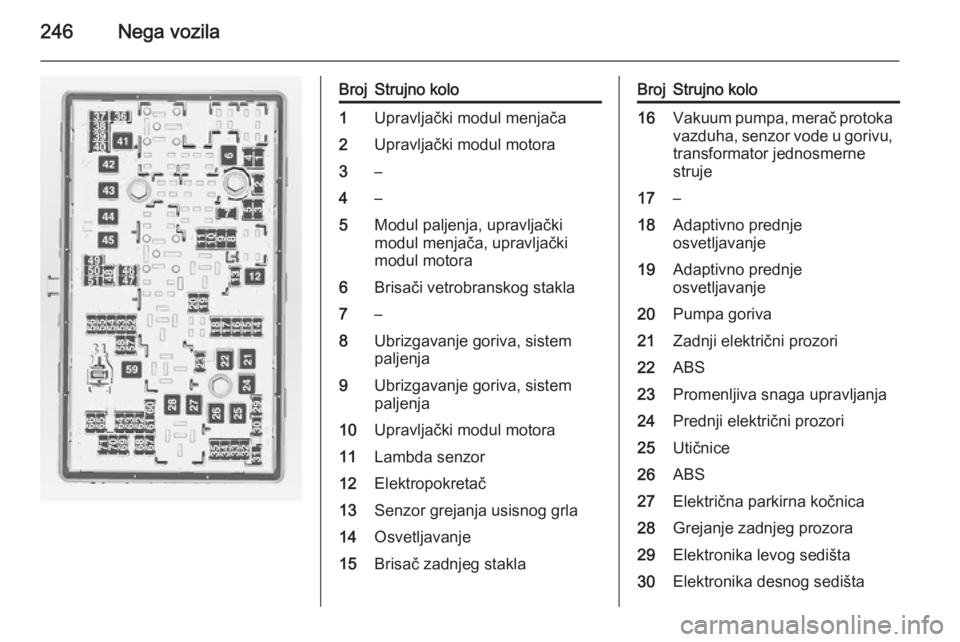

246Nega vozila
BrojStrujno kolo1Upravljački modul menjača2Upravljački modul motora3–4–5Modul paljenja, upravljački
modul menjača, upravljački
modul motora6Brisači vetrobranskog stakla7–8Ubrizgavanje goriva, sistem
paljenja9Ubrizgavanje goriva, sistem
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Senzor grejanja usisnog grla14Osvetljavanje15Brisač zadnjeg staklaBrojStrujno kolo16Vakuum pumpa, merač protoka
vazduha, senzor vode u gorivu, transformator jednosmerne
struje17–18Adaptivno prednje
osvetljavanje19Adaptivno prednje
osvetljavanje20Pumpa goriva21Zadnji električni prozori22ABS23Promenljiva snaga upravljanja24Prednji električni prozori25Utičnice26ABS27Električna parkirna kočnica28Grejanje zadnjeg prozora29Elektronika levog sedišta30Elektronika desnog sedišta
