2014 OPEL INSIGNIA Gebruikershandleiding (in Dutch)

Rijden en bediening2159Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Trek bij de uitsparing aan de klep en
open deze.
Draai de dop langzaam naar links om hem te openen.
Benzine en dieselbrandstof tanken Draai de dop langzaam naar links om hem te openen.Bij het tanken de tankdop in de steun
op de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en inscha‐ kelen.
Na het automatisch blokkeren kan de tank met maximaal twee doses
brandstof worden bijgetankt.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop naar rechts tot hij vastklikt.

216Rijden en bediening
Klepje sluiten en vastklikken.
Vloeibaar gas tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor het vloeibare gas zit
achter de tankdop.
Schroef de beschermdop los van de
vulpijphals.
Breng de vereiste adapter aan.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhendel op het vulmond‐stuk naar beneden.
DISH-vulpijphals (Italië): Plaats het
vulmondstuk in de adapter. Druk de vergrendelhendel op het vulmond‐
stuk naar beneden.
Vulpijphals met bajonetsluiting:
Plaats het vulmondstuk op de adapter
en draai het een kwartslag naar links
of rechts. Trek zo ver mogelijk aan de vergrendelhendel van het vulmond‐
stuk.
EURO-vulpijphals: Druk het vulmond‐
stuk op de adapter totdat het ingrijpt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of begint langzaam te lopen wanneer
80% van het tankvolume is bereikt
(maximaal vulpeil).
Laat de knop op het vulsysteem los
en het vullen stopt. Laat de vergren‐
delhendel los en verwijder het vul‐
mondstuk. Een kleine hoeveelheid vloeibaar gas kan ontsnappen.

Rijden en bediening217
Verwijder de adapter en berg hem in
de auto op.
Breng de beschermdop aan om te
voorkomen dat vreemde voorwerpen
de vulopening of het systeem binnen‐
dringen.9 Waarschuwing
Vanwege het ontwerp van het sys‐
teem is het ontsnappen van vloei‐
baar gas na het vrijgeven van de
vergrendelingshendel onvermij‐
delijk. Niet inademen.
9 Waarschuwing
Om veiligheidsredenen mag de
vloeibaar-gastank maar tot 80%
worden gevuld.
De meerwegklep op de vloeibaar-
gastank beperkt de te vullen hoeveel‐
heid automatisch. Als een grotere
hoeveelheid wordt toegevoegd, ra‐
den we aan om de auto niet aan de
zon bloot te stellen voordat de extra
hoeveelheid is opgebruikt.
Vuladapter
Aangezien vulsystemen niet zijn ge‐ normaliseerd, zijn verschillende
adapters nodig die verkrijgbaar zijn bij
Opel distributeurs en bij door Opel er‐ kende reparateurs.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Adapter met bajonetsluitng: Neder‐
land, Noorwegen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje

218Rijden en bediening
DISH-adapter (Italië): Bosnië-Herze‐
govina, Bulgarije, Denemarken, Esto‐
nië, Frankrijk, Griekenland, Italië,
Croatië, Latvië, Lithuanië, Macedo‐
nië, Oostenrijk, Polen, Portugal, Roe‐
menië, Zweden, Zwitserland, Serbië,
Slowakije, Slovenië, Tsjechische Re‐ publiek, Turkije, Oekraïne, Hongarije
Tankdop
Gebruik uitsluitend originele tankdop‐ pen. Auto's met een dieselmotor en
een ethanolmotor hebben speciale
tankdoppen.
Brandstofverbruik - CO 2-
uitstoot
Het (gecombineerde) brandstofver‐
bruik van de Opel Insignia ligt tussen
11,3 en 4,3 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 265 tot 115 g/
km.
Voor de waarden specifiek voor uw
auto kunt u de EEG-conformiteitsver‐
klaring die bij uw auto is geleverd, of
andere landelijke registratiedocu‐
menten raadplegen.
Algemene informatie
De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐
pese basismodel met standaarduit‐
rusting.
De gegevens voor het brandstofver‐
bruik en de CO
2-
emissie zijn vastge‐
steld op basis van de richtlijn R (EG)
nr. 715/2007 (in de versie die van toe‐ passing is), rekening houdend met
het gewicht van het rijklare voertuig, zoals bepaald in de richtlijn.De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
voertuigmodellen te kunnen vergelij‐
ken. Ze vormen geen garantie voor
het werkelijke brandstofverbruik van
een bepaalde auto. Accessoires lei‐
den mogelijk tot een geringe verho‐
ging ten opzichte van het opgegeven
brandstofverbruik en de CO 2- emis‐
sie. Het brandstofverbruik hangt bo‐
vendien af van de persoonlijke rijstijl,
de staat van het wegdek en de ver‐
keersomstandigheden.

Rijden en bediening219TrekhaakAlgemene informatie
De van fabriekswege gemonteerde
trekhaak wordt onder de achterbum‐
per ingeklapt.
Het achteraf monteren van een trek‐
haak door een werkplaats laten uit‐
voeren. Zo nodig wijzigingen in de
auto aanbrengen, zoals in het koel‐
systeem, de hitteschilden of andere uitrusting. Alleen trekhaken gebrui‐
ken die voor uw auto zijn goedge‐
keurd.
Om schade aan de auto te voorko‐
men kan de elektrische achterklep
niet met de handzender worden be‐
diend wanneer er een aanhanger
elektrisch is aangesloten.
Door montage van een trekhaak
wordt de opening voor het sleepoog
mogelijk afgedekt. Maak in dat geval
gebruik van een kogelstang.Rijgedrag en
aanhangertips Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐ demper die slingerbewegingen
dempt en op de koppelingskogel in‐ werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger met een max. toelaatbaar totaalge‐wicht van meer dan 1400 kg (voor‐wielaandrijving)/1600 kg (aandrijving
op alle wielen) trekt, is het uiterst
raadzaam een stabilisator te gebrui‐
ken wanneer u sneller rijdt dan
80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐
schakelen als bergopwaarts en onge‐ veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 299.Aanhanger trekken
Trekgewicht Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen
voor hellingspercentages tot
max. 12%.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor
elke 1000 meter hoogtetoename met
10% worden verminderd. Bij het rij‐
den op wegen met een gering

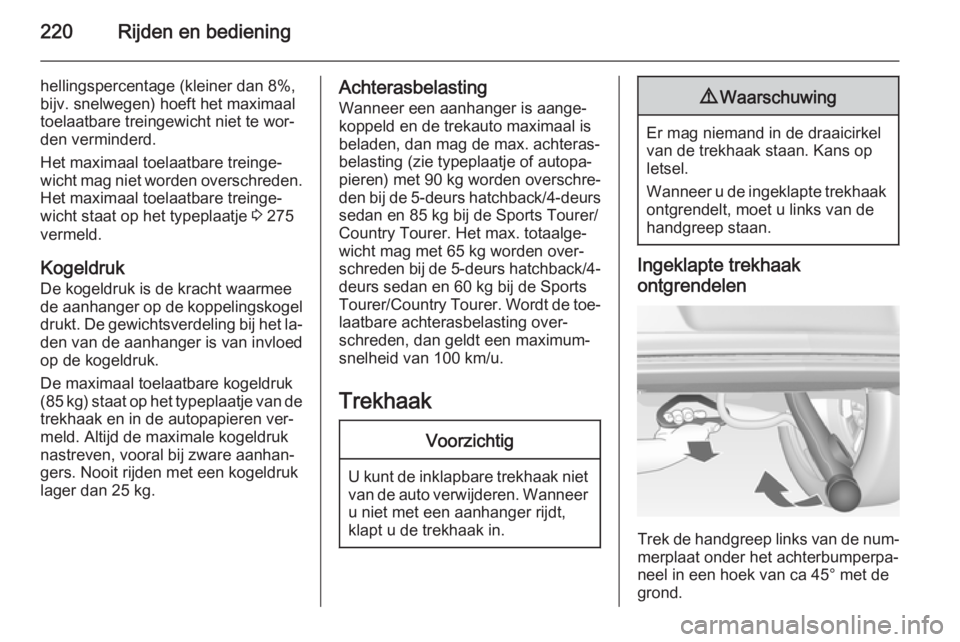

220Rijden en bediening
hellingspercentage (kleiner dan 8%,
bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te wor‐
den verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 275
vermeld.
Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk (85 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren ver‐
meld. Altijd de maximale kogeldruk
nastreven, vooral bij zware aanhan‐
gers. Nooit rijden met een kogeldruk
lager dan 25 kg.Achterasbelasting
Wanneer een aanhanger is aange‐
koppeld en de trekauto maximaal is
beladen, dan mag de max. achteras‐ belasting (zie typeplaatje of autopa‐pieren) met 90 kg worden overschre‐
den bij de 5-deurs hatchback/4-deurs
sedan en 85 kg bij de Sports Tourer/
Country Tourer. Het max. totaalge‐
wicht mag met 65 kg worden over‐
schreden bij de 5-deurs hatchback/4- deurs sedan en 60 kg bij de Sports
Tourer/Country Tourer. Wordt de toe‐
laatbare achterasbelasting over‐
schreden, dan geldt een maximum‐
snelheid van 100 km/u.
TrekhaakVoorzichtig
U kunt de inklapbare trekhaak nietvan de auto verwijderen. Wanneeru niet met een aanhanger rijdt,
klapt u de trekhaak in.
9 Waarschuwing
Er mag niemand in de draaicirkel
van de trekhaak staan. Kans op
letsel.
Wanneer u de ingeklapte trekhaak ontgrendelt, moet u links van dehandgreep staan.
Ingeklapte trekhaak
ontgrendelen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel in een hoek van ca 45° met de
grond.

Rijden en bediening221
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.
Trek de ontgrendelde trekhaak zover
omhoog dat deze vastklikt.
Zorg dat de trekhaak goed vergren‐
deld en de ontgrendelingshendel in
zijn verborgen uitgangspositie terug‐
gezet is, anders stopt de zoemer niet.
Trekhaak inklappen/verbergen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel in een hoek van ongeveer 45°
met de grond.
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.

222Rijden en bediening
Zwenk met een vlakke hand de ont‐
grendelde trekhaak naar rechts totdat deze onder de bodem vastklikt. Zet
de ontgrendelhendel terug in de ver‐
borgen beginstand, anders stopt de
zoemer niet.9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde trekhaak. Roep hulp in
van een werkplaats wanneer de
trekhaak niet goed vastklikt, wan‐
neer u de ontgrendelingshendel
niet in zijn verborgen uitgangspo‐
sitie kunt terugzetten of wanneer
de zoemer klinkt nadat de trek‐
haak is vergrendeld.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd tot‐
dat de slingerbeweging stopt. Wan‐
neer het systeem actief is, moet u het
stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 174.
