2014 OPEL INSIGNIA Посібник з експлуатації (in Ukrainian)

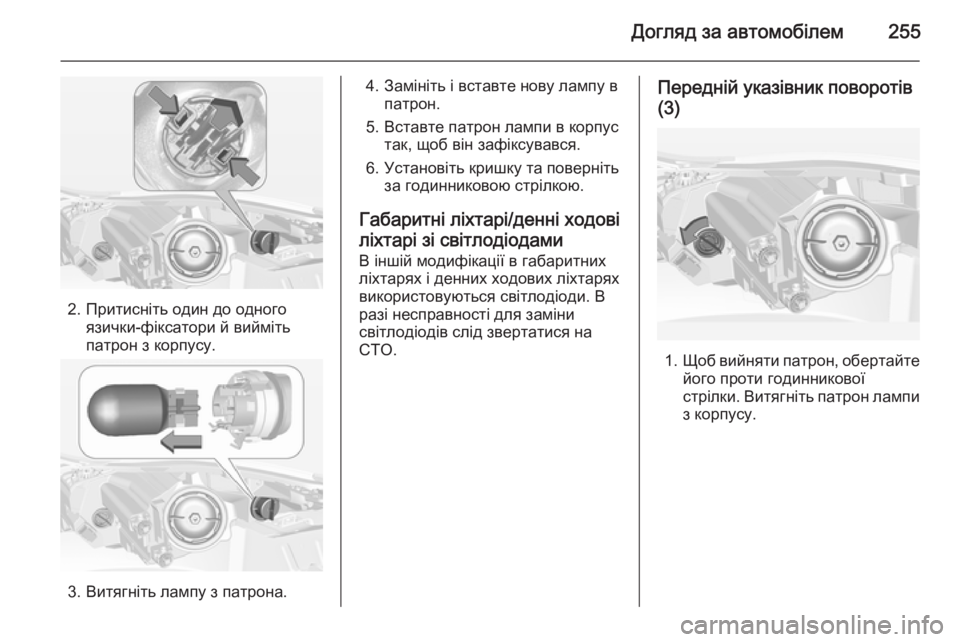

Догляд за автомобілем255
2. Притисніть один до одногоязички-фіксатори й вийміть
патрон з корпусу.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в корпус так, щоб він зафіксувався.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами
В іншій модифікації в габаритних
ліхтарях і денних ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.Передній указівник поворотів
(3)
1. Щоб вийняти патрон, обертайте
його проти годинникової
стрілки. Витягніть патрон лампи з корпусу.

256Догляд за автомобілем
2. Обережно втисніть лампу впатрон, прокрутіть проти
годинникової стрілки та вийміть.
3. Вставте в патрон нову лампу, повертаючи її за годинниковою
стрілкою.
4. Вставте патрон лампи в рефлектор і зафіксуйте його,
повернувши за годинниковою
стрілкою.
Ксенонові фари9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
Бокові габаритні ліхтарі/денні фаривиконані у вигляді світлодіодів, їх
не можна замінити.
Освітлення на різких
поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.

Догляд за автомобілем257
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте лампу від розніму і витягніть її.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.

258Догляд за автомобілем
3. Від'єднайте патрон лампи відрозніму і витягніть лампу.
4. Замініть лампу й приєднайте патрон до розніму.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
3. Витягніть лампу, замініть її на нову і підключіть рознімач.
4. Вставте патрон лампи у рефлектор і поверніть його за
годинниковою стрілкою, щоб
закріпити.
Задні ліхтарі
Люк, 5-дверний хетчбек/4-
дверний седан

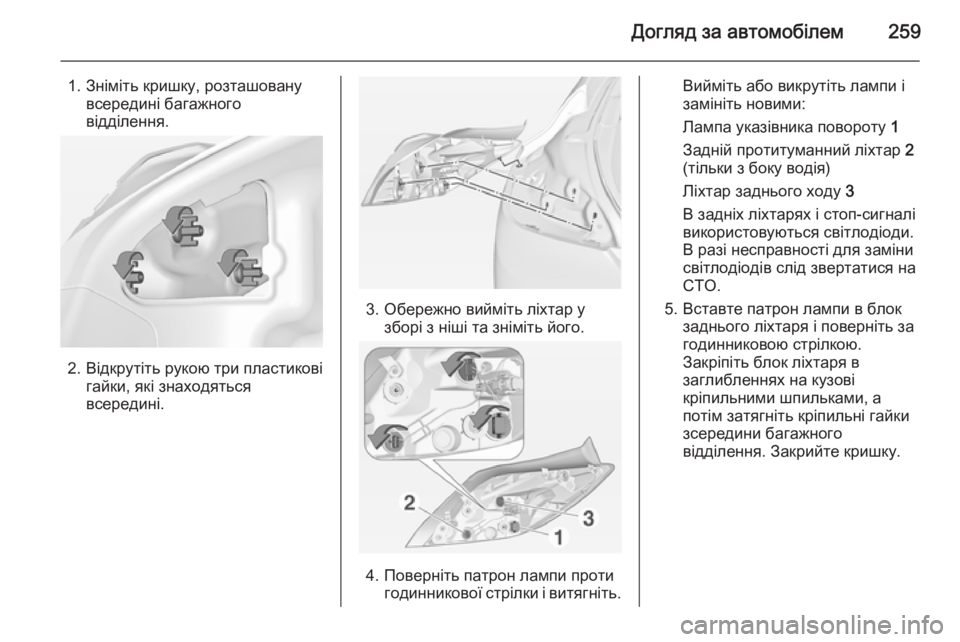

Догляд за автомобілем259
1. Зніміть кришку, розташованувсередині багажного
відділення.
2. Відкрутіть рукою три пластикові гайки, які знаходяться
всередині.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.
Вийміть або викрутіть лампи і
замініть новими:
Лампа указівника повороту 1
Задній протитуманний ліхтар 2
(тільки з боку водія)
Ліхтар заднього ходу 3
В задніх ліхтарях і стоп-сигналі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть кріпильні гайки
зсередини багажного
відділення. Закрийте кришку.

260Догляд за автомобілем
Універсал/Country Tourer
1. Відпустіть і відкрийте кришку вбагажнику.
2. Відкрутіть три пластиковихгайки рукою.
3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу - для цього
спочатку витягніть стару:
Ліхтар заднього ходу 1
Ліхтар повороту 2
В задніх ліхтарях, стоп-сигналі
та задній протитуманній фарі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на дверях
багажного відділення
кріпильними шпильками, а
потім затягніть кріпильні гайки
на внутрішньому боці дверей
багажного відділення. Закрийте
кришку.
Додаткові задні ліхтарі у
відкидному борті
1. Відкрийте багажник.

Догляд за автомобілем261
2. Відпустіть кришку зі сторонивнутрішньої обшивки та зніміть
її.
3. Відтисніть корпус лампи зсередини бокової обшитої
панелі.
4. Поверніть платискову гайку проти годинникової стрілки та
вийміть з тримача.
5. Легко втисніть лампу в патрон, поверніть проти годинниковоїстрілки, зніміть несправну
лампу та замініть її на нову.
Вставте пластикову гайку в
тримач лампи, повернувши її за
годинниковою стрілкою.
Задній ліхтар ( 1)
Ліхтар повороту ( 2)
6. Вставте тримач лампи у відкидний борт. Закрийте
кришку в бокову обшиту панель.
Бокові ліхтарі повороту Щоб замінити лампу, зніміть корпус
фари:
1. На лівому боці автомобіля посуньте лампу вперед і
витягніть її з крила за задню
частину.
На правому боці автомобіля
посуньте лампу назад і

262Догляд за автомобілем
витягніть її з крила разом за
передню частину.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. На лівому боці: вставте передній кінець в крило,
посуньте вперед і вставте
задній кінець.
На правому боці: вставте задній
кінець в крило, посуньте назад і
вставте передній кінець.
Освітлення номерного
знака
1. Вставте викрутку в патрон, натисніть убік і відпустіть
пружину.
