2014 OPEL INSIGNIA Посібник з експлуатації (in Ukrainian)

Зберігання79Знімна кришка полика
для розміщення багажу в
задній частині
автомобіля

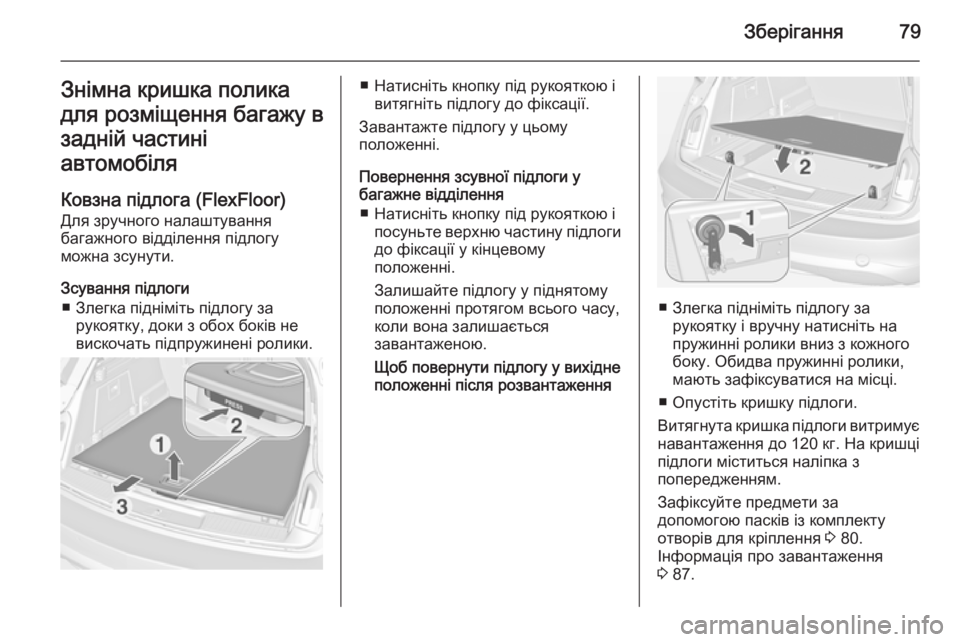

Ковзна підлога (FlexFloor) Для зручного налаштування
багажного відділення підлогу
можна зсунути.
Зсування підлоги ■ Злегка підніміть підлогу за рукоятку, доки з обох боків не
вискочать підпружинені ролики.■ Натисніть кнопку під рукояткою і витягніть підлогу до фіксації.
Завантажте підлогу у цьому
положенні.
Повернення зсувної підлоги у
багажне відділення
■ Натисніть кнопку під рукояткою і посуньте верхню частину підлогидо фіксації у кінцевому
положенні.
Залишайте підлогу у піднятому
положенні протягом всього часу,
коли вона залишається
завантаженою.
Щоб повернути підлогу у вихідне
положенні після розвантаження
■ Злегка підніміть підлогу за рукоятку і вручну натисніть напружинні ролики вниз з кожного
боку. Обидва пружинні ролики,
мають зафіксуватися на місці.
■ Опустіть кришку підлоги.
Витягнута кришка підлоги витримує
навантаження до 120 кг. На кришці
підлоги міститься наліпка з
попередженням.
Зафіксуйте предмети за
допомогою пасків із комплекту
отворів для кріплення 3 80.
Інформація про завантаження 3 87.

80Зберігання9Попередження
Коли автомобіль припарковано
на схилі, забороняється
завантажувати чи
вивантажувати багажник за
допомогою висувної кришки
підлоги, оскільки вона може
самовільно зсуватися у крайні положення.
Піднімайте і опускайте кришку
підлоги лише без вантажу.
Небезпека травмування.
Щоб отримати доступ до запасного
колеса чи комплекту для ремонту
шин, підніміть підлогу і зафіксуйте
її утримуючим ременем за верхній
край паза дверей багажника.
Піднімайте і фіксуйте підлогу
тільки, якщо на ній немає багажу.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління
вантажем FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ■ адаптери,
■ дрібні кишені,
■ гачки,
■ розподільна коробка,
■ набір пасків.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.

Зберігання81

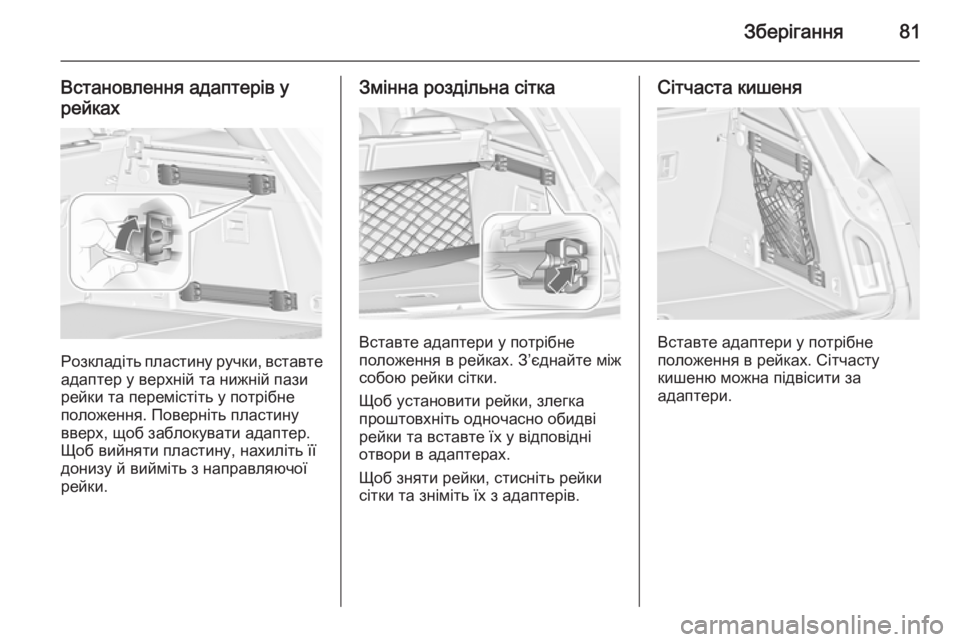

Встановлення адаптерів урейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб вийняти пластину, нахиліть її
донизу й вийміть з направляючої
рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

82Зберігання
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, а потім втисніть його в
нижній паз. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Розподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.
Або можна встановити обидва гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.

Зберігання83

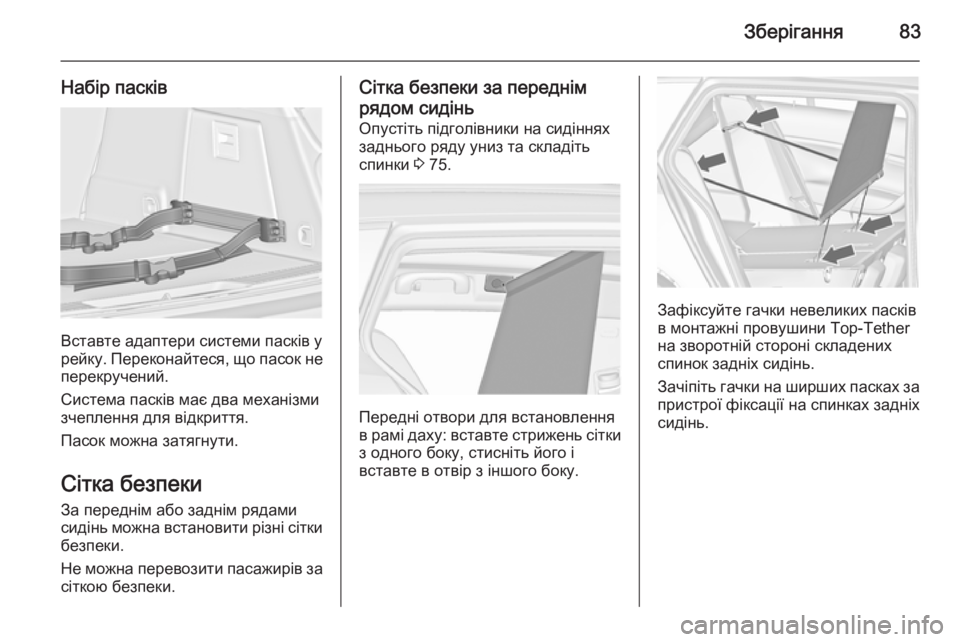

Набір пасків
Вставте адаптери системи пасків у
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Сітка безпеки
За переднім або заднім рядами
сидінь можна встановити різні сітки
безпеки.
Не можна перевозити пасажирів за сіткою безпеки.
Сітка безпеки за переднім
рядом сидінь
Опустіть підголівники на сидіннях заднього ряду униз та складіть
спинки 3 75.
Передні отвори для встановлення
в рамі даху: вставте стрижень сітки з одного боку, стисніть його і
вставте в отвір з іншого боку.
Зафіксуйте гачки невеликих пасків
в монтажні провушини Top-Tether
на зворотній стороні складених
спинок задніх сидінь.
Зачіпіть гачки на ширших пасках за
пристрої фіксації на спинках задніх
сидінь.

84Зберігання
Касета сітки безпеки за
задніми сидіннями
Витягніть сітку з касети та вставте
стрижень сітки з одного боку в
крайній отвір у рамі даху. Стисніть стрижень та вставте його в отвір з
іншого боку.
Виймання касети
Витягніть сітку безпеки.
Зніміть кришку багажного
відділення 3 77.
Щоб розблокувати касету, злегка
поверніть її назад і, направляючи
вгору, вийміть із тримачів.
Встановлення касети
Зніміть кришку багажного
відділення.Вставте касету в тримачі зліва та
справа. Під час установлення
слідкуйте за позначками L (лівий)
та R (правий) на касеті.
Щоб зафіксувати касеут на місці,
щлегка поверніть її вперед.
Зберігання сіток безпеки такришки багажного відділення
Касету для сітки безпеки, яка
використовується в багажному
відділенні, можна зберігати разом
із кришкою багажного відділення та згорнутою сіткою під поликом
багажного відділення.

Зберігання85
Відкрийте полик багажного
відділення, потягнувши ручку.
Складіть і розмістіть полик за
заднім рядом сидінь.
Покладіть кришку багажного
відділення в заглиблення
верхньою стороною вниз (важіль
відпускання слід розташувати в
напрямку переднього правого
краю).
Знак аварійної зупинки
Люк, 5-дверний хетчбек/4-
дверний седан
Зберігайте знак аварійної зупинки,
прикріпивши його паском з правого
боку багажного відділення.
Універсал, Country Tourer
Зберігайте знак аварійної зупинки
за пасками на внутрішній частині
багажника.

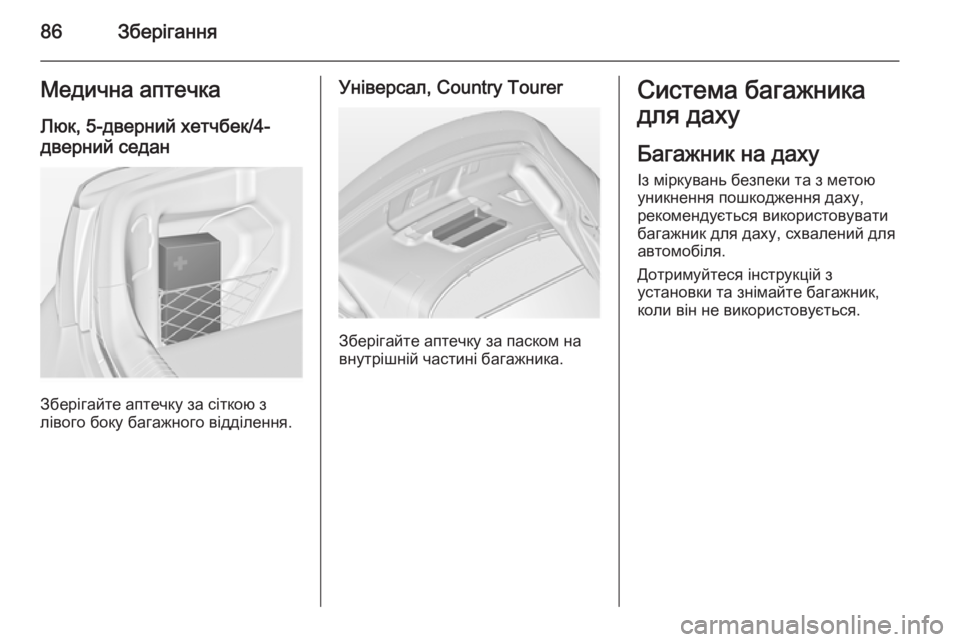

86ЗберіганняМедична аптечка
Люк, 5-дверний хетчбек/4-
дверний седан
Зберігайте аптечку за сіткою з
лівого боку багажного відділення.
Універсал, Country Tourer
Зберігайте аптечку за паском на
внутрішній частині багажника.
Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.
