Керування автомобілем та експлуатація215
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення. Система обраховує
оптимальний маршрут до місця
парковки. Після цього вона надає
водію інструкції щодо потрібних
маневрів для досягнення цього
місця.Інструкції на дисплеї
відображають:
■ підказку про необхідність у збільшенні швидкості більше, ніж30 км/год,
■ необхідність в зупинці автомобіля після визначення
місця для парковки,
■ напрямок руху під час паркування,
■ положення керма під час паркування,
■ для деяких інструкцій відображається індикатор
виконання.У разі успішного виконання
паркувального маневру
відображається символ
підтвердження.
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему налаштовано на
визначення місць парковки з боку
пасажира. Щоб розпочати пошук

216Керування автомобілем та експлуатація
місць для паркування з боку водія,
натискайте кнопку ( протягом
близько 2 секунд.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в центрі
інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на на важелі
перемикання сигналів повороту
або кнопкою 9 на кермі, знову
будуть відображені вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри
можна буде продовжувати.Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ натисканням кнопки (,
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год,
■ вимкненням запалення.
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в центрі
інформації водія відображається
Parking Deactivated (Паркування
дезактивовано) .
Помилка
Повідомлення відображається в
центрі інформації водія, якщо:
■ у системі виникла несправність,
■ водій не завершив успішно маневрування
■ система не працює
Якщо під час надання інструкцій
система виявить об'єкт, у центрі
інформації водія відобразиться
повідомлення Stop (Зупинка) . Якщо
об’єкт буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
дезактивації системи. Натисніть
кнопку (, щоб увімкнути систему і
розпочати пошук нового місця
паркування.

Керування автомобілем та експлуатація217
Важливі поради щодо
використання систем
допомоги під час парковки9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати. Для отримання найбільш точних
вказівок щодо паркування

218Керування автомобілем та експлуатація
необхідно вказати маршрут руху
довжиною щонайменше 10 км з
усіма поворотами.
Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій
зоні" видимості, та повідомляє про
них. В разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи водія не змінювати
смугу руху.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Якщо автомобіль обладнаний
системою попередження про зміну
смуги руху 3 219, у дзеркалах
відображається символ F.

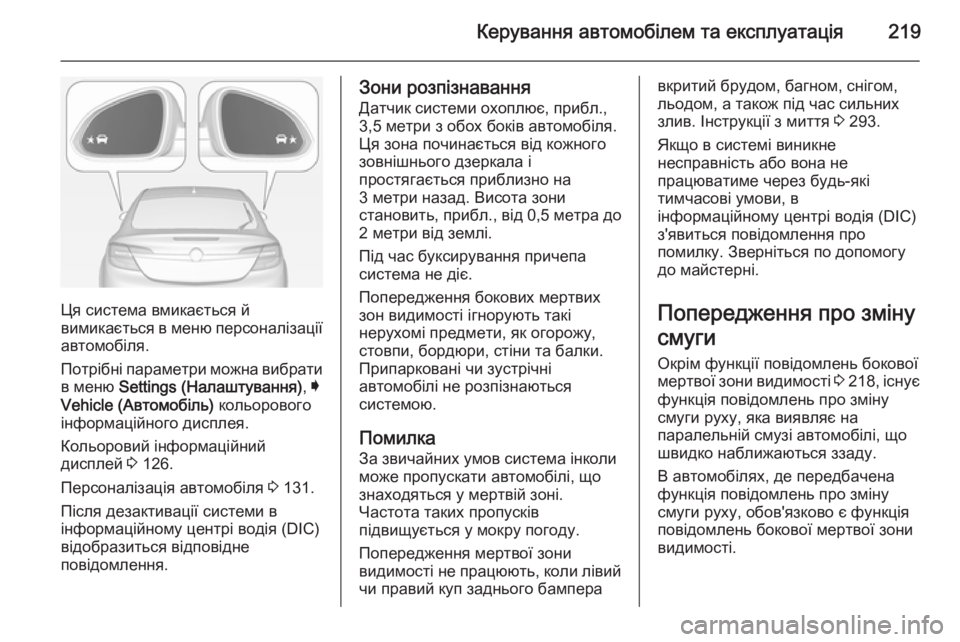

Керування автомобілем та експлуатація219
Ця система вмикається й
вимикається в меню персоналізації автомобіля.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання
Датчик системи охоплює, прибл.,
3,5 метри з обох боків автомобіля.
Ця зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до
2 метри від землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бамперавкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 293.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)
з'явиться повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Попередження про зміну
смуги
Окрім функції повідомлень бокової
мертвої зони видимості 3 218 , існує
функція повідомлень про зміну
смуги руху, яка виявляє на
паралельній смузі автомобілі, що
швидко наближаються ззаду.
В автомобілях, де передбачена
функція повідомлень про зміну смуги руху, обов'язково є функція
повідомлень бокової мертвої зони
видимості.

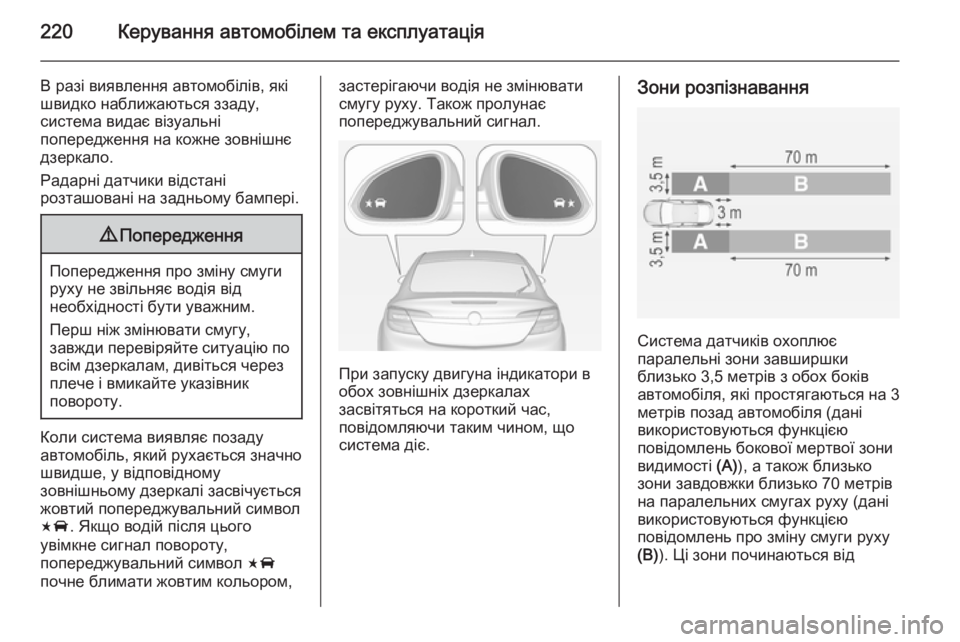

220Керування автомобілем та експлуатація
В разі виявлення автомобілів, які
швидко наближаються ззаду,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Радарні датчики відстані
розташовані на задньому бампері.9 Попередження
Попередження про зміну смуги
руху не звільняє водія від
необхідності бути уважним.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Коли система виявляє позаду
автомобіль, який рухається значно
швидше, у відповідному
зовнішньому дзеркалі засвічується
жовтий попереджувальний символ
F . Якщо водій після цього
увімкне сигнал повороту,
попереджувальний символ F
почне блимати жовтим кольором,
застерігаючи водія не змінювати
смугу руху. Також пролунає
попереджувальний сигнал.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Зони розпізнавання
Система датчиків охоплює
паралельні зони завширшки
близько 3,5 метрів з обох боків
автомобіля, які простягаються на 3
метрів позад автомобіля (дані
використовуються функцією
повідомлень бокової мертвої зони
видимості (А)), а також близько
зони завдовжки близько 70 метрів
на паралельних смугах руху (дані
використовуються функцією
повідомлень про зміну смуги руху
(B) ). Ці зони починаються від

Керування автомобілем та експлуатація221
зовнішніх дзеркал з кожного боку.
Висота зони становить, прибл., від
0,5 метра до 2 метри від землі.
Дезактивація
Функцію повідомлень про зміну
смуги руху можна увімкнути й
вимкнути в меню персоналізації
автомобіля на кольоровому
інформаційному дисплеї.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Під час буксирування причепа
система не діє.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Примітка
Після використання систему слід
відкалібрувати. Задля ефективної
роботи системи на прямихділянках магістралей, де вздовж
узбіч є огорожі чи бар'єри,
рекомендується їздити з
максимально можливою
швидкістю.
Помилка Інколи система може не помітити
об'єктів, що знаходяться в мертвій
зоні, навіть за нормальних умов, а
у вологу погоду та на крутих
поворотах частота таких похибок
підвищується. Крім того, система
може реагувати на огорожі, знаки,
дерева, чагарники та інші нерухомі
об'єкти. Це нормальна ситуація, і
система не потребує
обслуговування.
Попередження про зміну смуги не
діють, коли лівий чи правий кінець
заднього бампера вкритий брудом,
багном, снігом, льодом, а також під
час сильних злив. Інструкції з миття 3 293.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)з'явиться повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Камера заднього виду
Камера заднього виду допомагає
водієві під час руху заднім ходом,
показуючи ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
передніх датчиків допомоги при

222Керування автомобілем та експлуатаціяпаркуванні, наприклад, під
бампером або під автомобілем,
не відображаються.
Не задкуйте, дивлячись тільки
на інформаційний дисплей, але
й перевіряйте оточення позаду
та навколо автомобіля перед
початком руху заднім ходом.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована між
ліхтарями освітлення номера і має
кут огляду 130°.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Ця функцію можна увімкнути й
вимкнути в меню персоналізації
автомобіля на кольоровому
інформаційному дисплеї.
