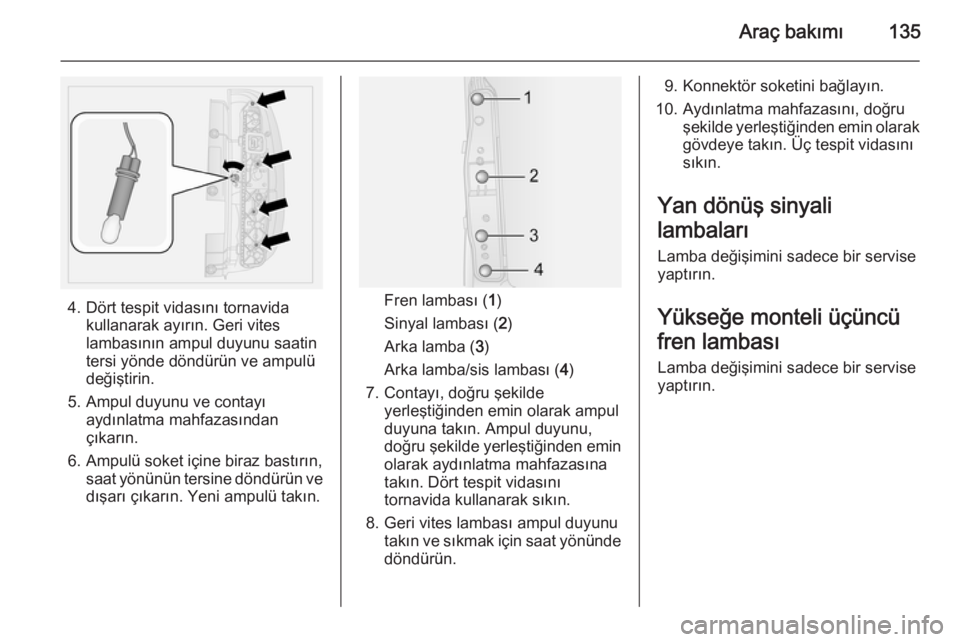

Araç bakımı135
4. Dört tespit vidasını tornavidakullanarak ayırın. Geri vites
lambasının ampul duyunu saatin
tersi yönde döndürün ve ampulü
değiştirin.
5. Ampul duyunu ve contayı aydınlatma mahfazasından
çıkarın.
6. Ampulü soket içine biraz bastırın, saat yönünün tersine döndürün vedışarı çıkarın. Yeni ampulü takın.Fren lambası ( 1)
Sinyal lambası ( 2)
Arka lamba ( 3)
Arka lamba/sis lambası ( 4)
7. Contayı, doğru şekilde yerleştiğinden emin olarak ampul
duyuna takın. Ampul duyunu,
doğru şekilde yerleştiğinden emin
olarak aydınlatma mahfazasına
takın. Dört tespit vidasını
tornavida kullanarak sıkın.
8. Geri vites lambası ampul duyunu takın ve sıkmak için saat yönündedöndürün.
9. Konnektör soketini bağlayın.
10. Aydınlatma mahfazasını, doğru şekilde yerleştiğinden emin olarakgövdeye takın. Üç tespit vidasını
sıkın.
Yan dönüş sinyali
lambaları Lamba değişimini sadece bir servise
yaptırın.
Yükseğe monteli üçüncü
fren lambası
Lamba değişimini sadece bir servise yaptırın.

136Araç bakımıPlaka lambasıBagaj kapağı
1. Tornavidayı oklarla gösterildiği şekilde takın, yana bastırın ve
ampul mahfazasını serbest
bırakın.
2. Ampul mahfazasından çıkarmak için ampul duyunu saatin tersi
yönde döndürün. Ampulü çekerek çıkarın.
3. Ampulü değiştirin.
4. Ampul tutucuyu ampul yuvasına yerleştirin ve saat yönünde çevirin
5. Ampul mahfazasını doğru şekilde yerleştiğinden emin olarak takın.
Arka kapılar
1. Tornavidayı oklarla gösterildiğişekilde takın, sola bastırın ve
ampul mahfazasını serbest
bırakın.
2. Ampulü hafifçe yaylı kelepçeye doğru bastırın ve dışarı çıkarın.
3. Ampulü değiştirin.
4. Ampul mahfazasını doğru şekilde yerleştiğinden emin olarak takın.

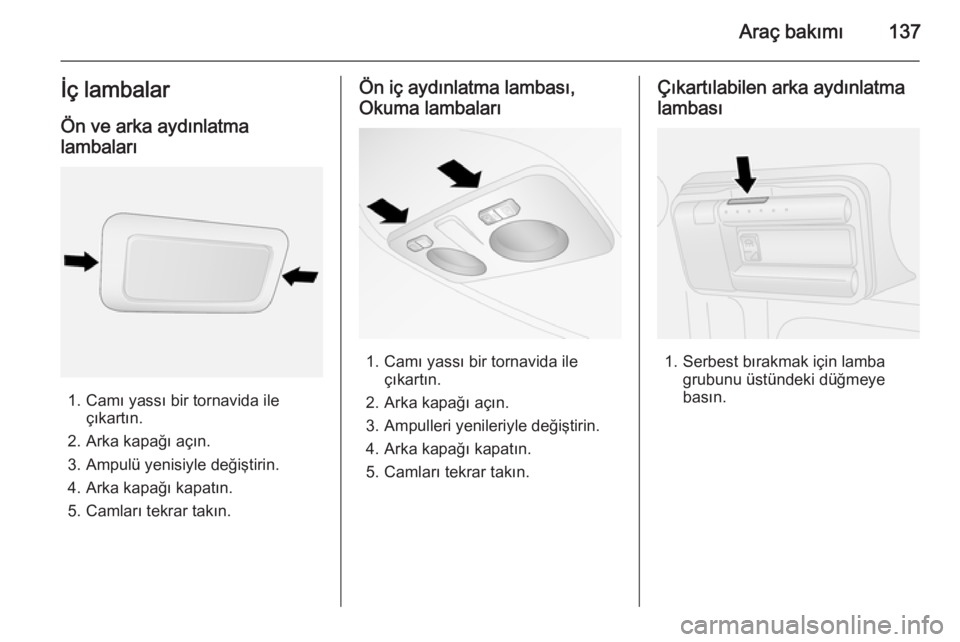

Araç bakımı137İç lambalarÖn ve arka aydınlatma
lambaları
1. Camı yassı bir tornavida ile çıkartın.
2. Arka kapağı açın.
3. Ampulü yenisiyle değiştirin.
4. Arka kapağı kapatın.
5. Camları tekrar takın.
Ön iç aydınlatma lambası,
Okuma lambaları
1. Camı yassı bir tornavida ile çıkartın.
2. Arka kapağı açın.
3. Ampulleri yenileriyle değiştirin.
4. Arka kapağı kapatın.
5. Camları tekrar takın.
Çıkartılabilen arka aydınlatma
lambası
1. Serbest bırakmak için lamba grubunu üstündeki düğmeye
basın.

138Araç bakımı
2. Gösterilen noktalarda lambagrubunu dışarı bastırın.
3. Düzgün çalışmasını sağlayarak, ampulü yenileyin.
4. Lambayı tekrar yerine takın.
Gösterge panosu
aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
■ motor bölmesinin sağında, akünün yanında
■ gösterge panosunun alt kısmında, sürücü tarafında bulunan bir
kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaları çıkarmak için bir sigortaayırıcı kullanın.

Araç bakımı139
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölmesinin
sağında, akünün yanında bulunur.
Koruyucu kapağı çıkartıp sigortalara erişmek için, iki vidayı sökün (resme
bakın).

140Araç bakımı
No.Akım devresiF09Arka kapı şalteriF10KornaF14Uzun huzmeli farF15PTCI ısıtıcıF19Klima sistemiF20Isıtmalı arka camF21Yakıt pompasıF30Sis farlarıF84CNG sistemiF85Aksesuar prizleriF86Çakmak, ısıtmalı koltuklarF87Stop-start sistemiF88Ayna ısıtıcısı
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını tekrar
takın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu gösterge panosunun
alt kısmında, sürücü tarafında
bulunan bir kapağın arkasında
bulunur.

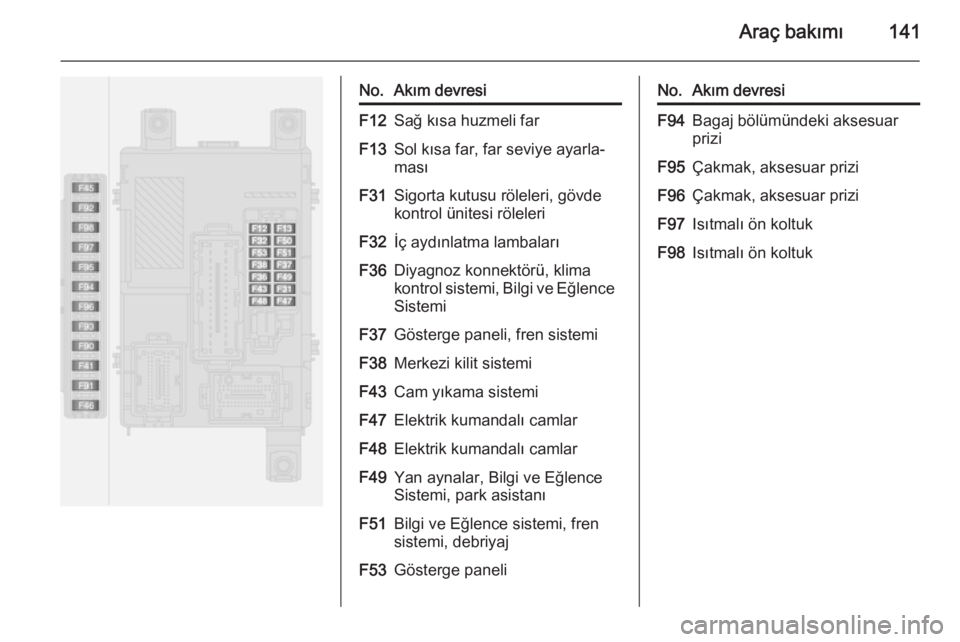

Araç bakımı141
No.Akım devresiF12Sağ kısa huzmeli farF13Sol kısa far, far seviye ayarla‐
masıF31Sigorta kutusu röleleri, gövde
kontrol ünitesi röleleriF32İç aydınlatma lambalarıF36Diyagnoz konnektörü, klima
kontrol sistemi, Bilgi ve Eğlence SistemiF37Gösterge paneli, fren sistemiF38Merkezi kilit sistemiF43Cam yıkama sistemiF47Elektrik kumandalı camlarF48Elektrik kumandalı camlarF49Yan aynalar, Bilgi ve Eğlence
Sistemi, park asistanıF51Bilgi ve Eğlence sistemi, fren
sistemi, debriyajF53Gösterge paneliNo.Akım devresiF94Bagaj bölümündeki aksesuar priziF95Çakmak, aksesuar priziF96Çakmak, aksesuar priziF97Isıtmalı ön koltukF98Isıtmalı ön koltuk

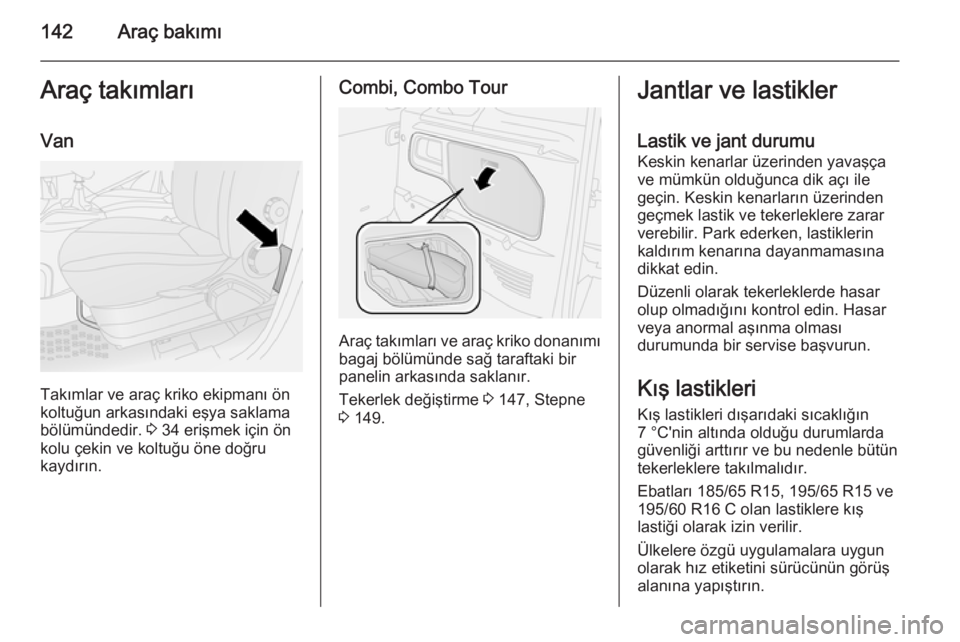

142Araç bakımıAraç takımları
Van
Takımlar ve araç kriko ekipmanı ön
koltuğun arkasındaki eşya saklama
bölümündedir. 3 34 erişmek için ön
kolu çekin ve koltuğu öne doğru
kaydırın.
Combi, Combo Tour
Araç takımları ve araç kriko donanımı bagaj bölümünde sağ taraftaki bir
panelin arkasında saklanır.
Tekerlek değiştirme 3 147, Stepne
3 149.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ebatları 185/65 R15, 195/65 R15 ve
195/60 R16 C olan lastiklere kış
lastiği olarak izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
