2014 OPEL CASCADA Priručnik za vlasnika (in Croatian)

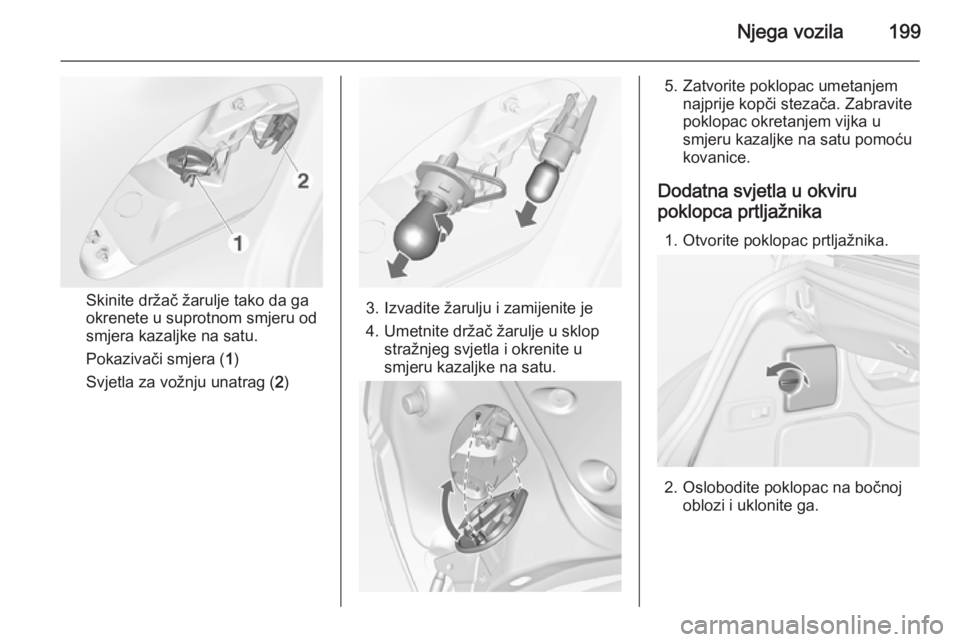

Njega vozila199
Skinite držač žarulje tako da ga
okrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Svjetla za vožnju unatrag ( 2)3. Izvadite žarulju i zamijenite je
4. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu.
5. Zatvorite poklopac umetanjem najprije kopči stezača. Zabravite
poklopac okretanjem vijka u
smjeru kazaljke na satu pomoću
kovanice.
Dodatna svjetla u okviru
poklopca prtljažnika
1. Otvorite poklopac prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.

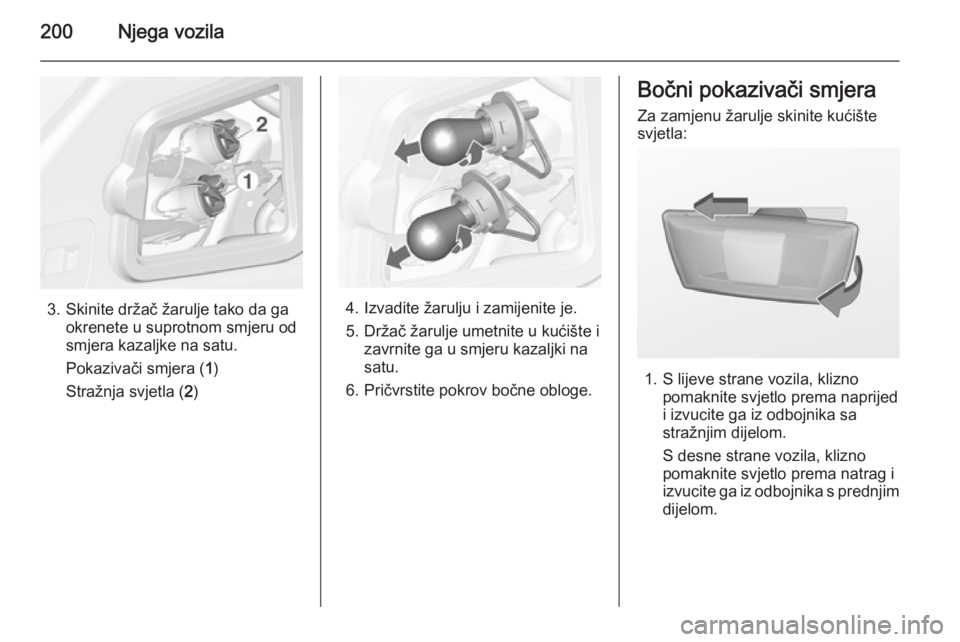

200Njega vozila
3. Skinite držač žarulje tako da gaokrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Stražnja svjetla ( 2)4. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u kućište i zavrnite ga u smjeru kazaljki na
satu.
6. Pričvrstite pokrov bočne obloge.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz odbojnika sa
stražnjim dijelom.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i izvucite ga iz odbojnika s prednjim
dijelom.

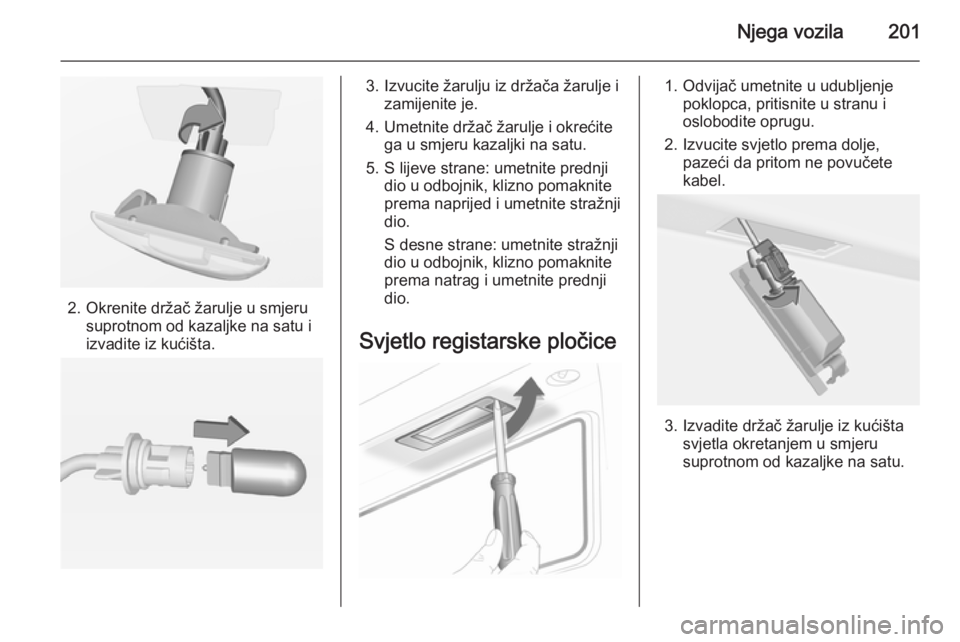

Njega vozila201
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji dio u odbojnik, klizno pomaknite
prema naprijed i umetnite stražnji
dio.
S desne strane: umetnite stražnji
dio u odbojnik, klizno pomaknite
prema natrag i umetnite prednji
dio.
Svjetlo registarske pločice1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

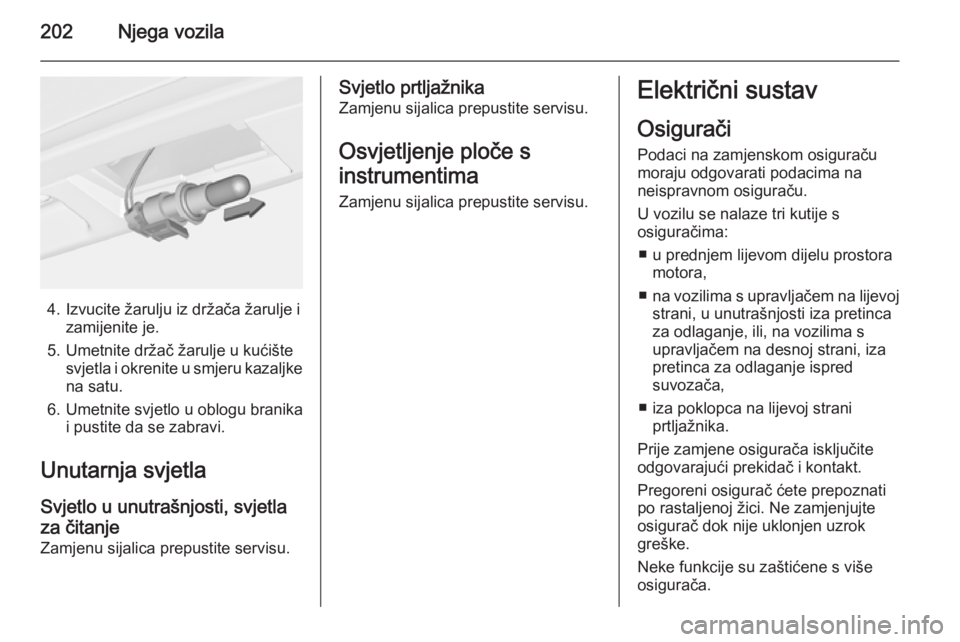

202Njega vozila
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili, na vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje ispred
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.

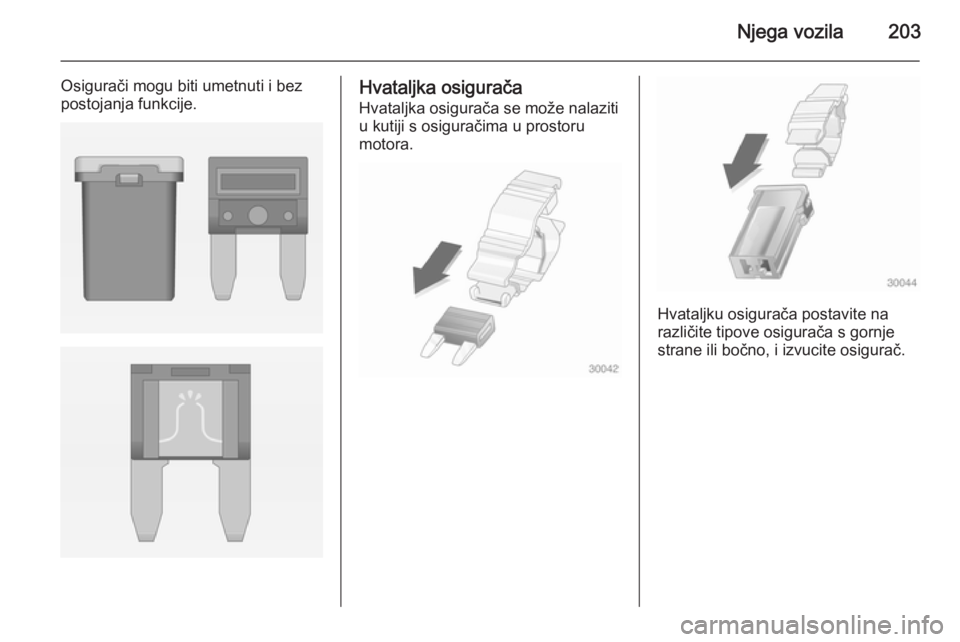

Njega vozila203
Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

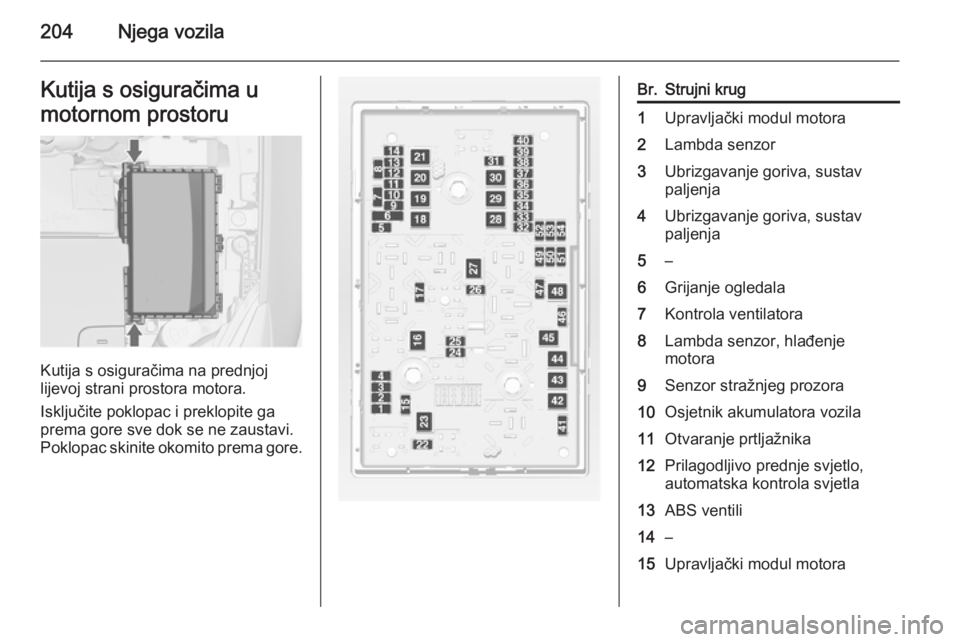

204Njega vozilaKutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora

Njega vozila205
Br.Strujni krug16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastukBr.Strujni krug33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinova35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBr.Strujni krug49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetlo51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

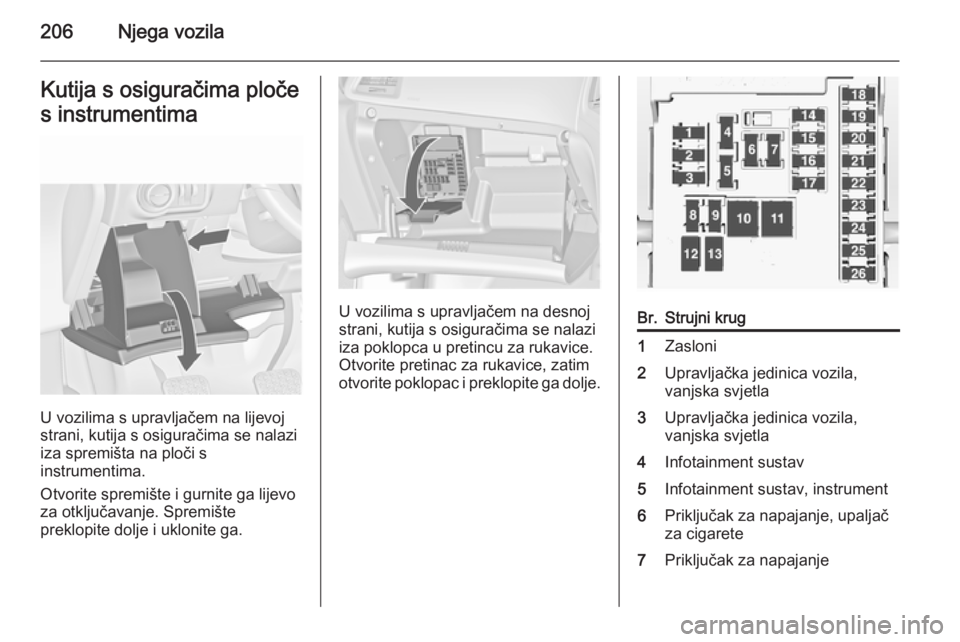

206Njega vozilaKutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje
