Vožnja i rukovanje167

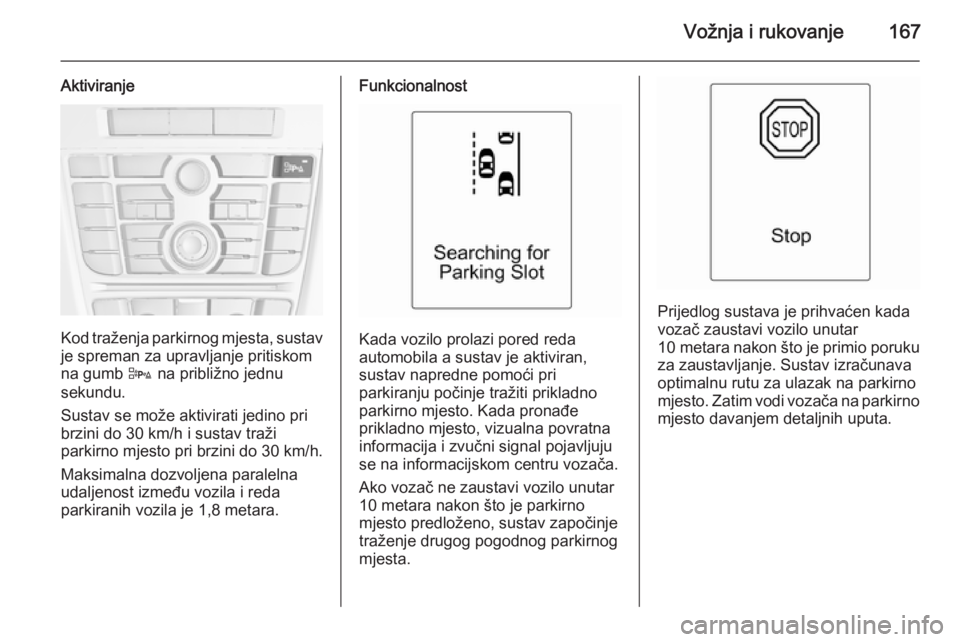

Aktiviranje
Kod traženja parkirnog mjesta, sustavje spreman za upravljanje pritiskom
na gumb D na približno jednu
sekundu.
Sustav se može aktivirati jedino pri brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila je 1,8 metara.
Funkcionalnost
Kada vozilo prolazi pored reda
automobila a sustav je aktiviran,
sustav napredne pomoći pri
parkiranju počinje tražiti prikladno
parkirno mjesto. Kada pronađe
prikladno mjesto, vizualna povratna informacija i zvučni signal pojavljuju
se na informacijskom centru vozača.
Ako vozač ne zaustavi vozilo unutar
10 metara nakon što je parkirno
mjesto predloženo, sustav započinje
traženje drugog pogodnog parkirnog
mjesta.
Prijedlog sustava je prihvaćen kada vozač zaustavi vozilo unutar
10 metara nakon što je primio poruku
za zaustavljanje. Sustav izračunava
optimalnu rutu za ulazak na parkirno
mjesto. Zatim vodi vozača na parkirno
mjesto davanjem detaljnih uputa.

168Vožnja i rukovanje

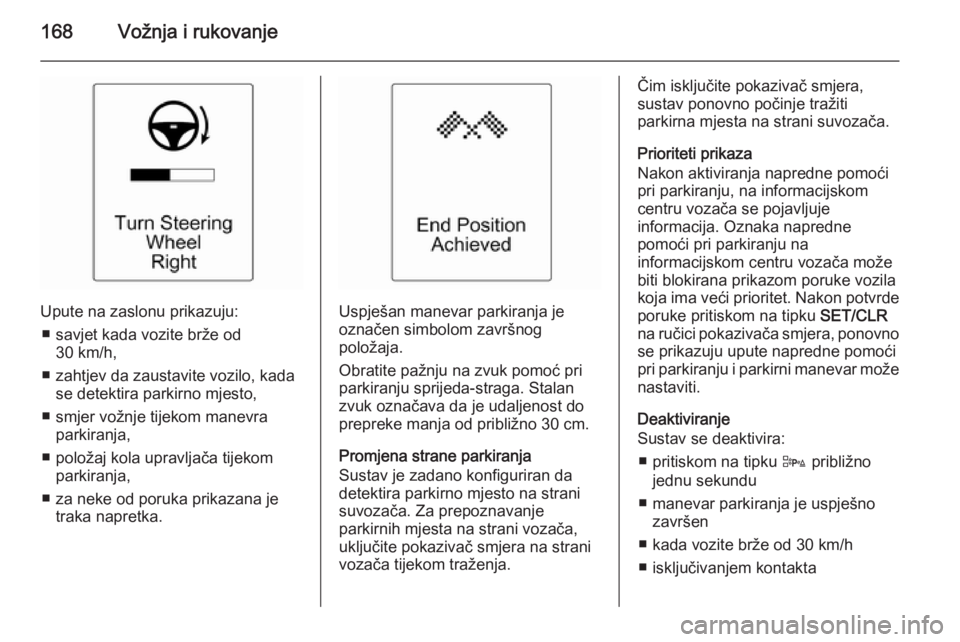

Upute na zaslonu prikazuju:■ savjet kada vozite brže od 30 km/h,
■ zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto,
■ smjer vožnje tijekom manevra parkiranja,
■ položaj kola upravljača tijekom parkiranja,
■ za neke od poruka prikazana je traka napretka.Uspješan manevar parkiranja je
označen simbolom završnog
položaja.
Obratite pažnju na zvuk pomoć pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od približno 30 cm.
Promjena strane parkiranja
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Za prepoznavanje
parkirnih mjesta na strani vozača,
uključite pokazivač smjera na strani
vozača tijekom traženja.
Čim isključite pokazivač smjera,
sustav ponovno počinje tražiti
parkirna mjesta na strani suvozača.
Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacijskom
centru vozača se pojavljuje
informacija. Oznaka napredne
pomoći pri parkiranju na
informacijskom centru vozača može
biti blokirana prikazom poruke vozila
koja ima veći prioritet. Nakon potvrde poruke pritiskom na tipku SET/CLR
na ručici pokazivača smjera, ponovno
se prikazuju upute napredne pomoći
pri parkiranju i parkirni manevar može nastaviti.
Deaktiviranje
Sustav se deaktivira:
■ pritiskom na tipku D približno
jednu sekundu
■ manevar parkiranja je uspješno završen
■ kada vozite brže od 30 km/h
■ isključivanjem kontakta

Vožnja i rukovanje169

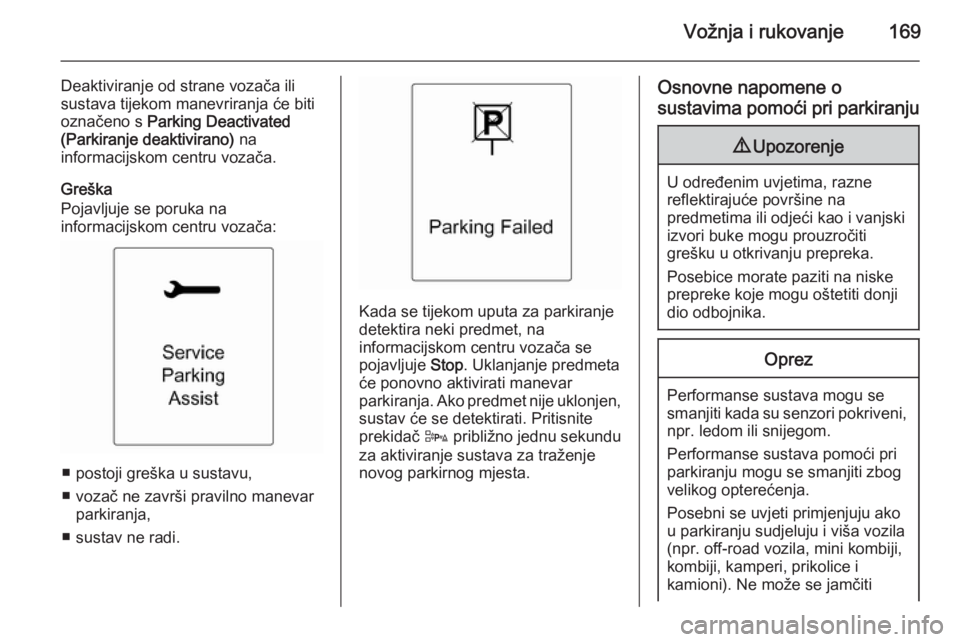

Deaktiviranje od strane vozača ili
sustava tijekom manevriranja će biti označeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru vozača.
Greška
Pojavljuje se poruka na
informacijskom centru vozača:
■ postoji greška u sustavu,
■ vozač ne završi pravilno manevar parkiranja,
■ sustav ne radi.
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Pritisnite
prekidač D približno jednu sekundu
za aktiviranje sustava za traženje novog parkirnog mjesta.
Osnovne napomene o
sustavima pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebice morate paziti na niske prepreke koje mogu oštetiti donji
dio odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Posebni se uvjeti primjenjuju ako
u parkiranju sudjeluju i viša vozila (npr. off-road vozila, mini kombiji,
kombiji, kamperi, prikolice i
kamioni). Ne može se jamčiti

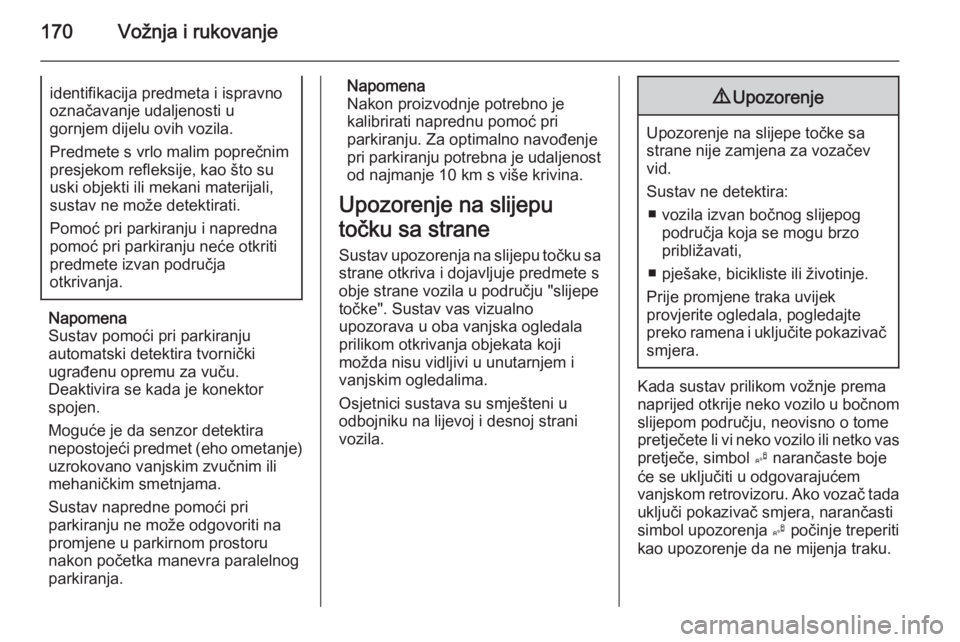

170Vožnja i rukovanjeidentifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
uski objekti ili mekani materijali,
sustav ne može detektirati.
Pomoć pri parkiranju i napredna
pomoć pri parkiranju neće otkriti
predmete izvan područja
otkrivanja.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje) uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Nakon proizvodnje potrebno je
kalibrirati naprednu pomoć pri
parkiranju. Za optimalno navođenje
pri parkiranju potrebna je udaljenost
od najmanje 10 km s više krivina.
Upozorenje na slijepu
točku sa strane Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati,
■ pješake, bicikliste ili životinje.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja traku.

Vožnja i rukovanje171

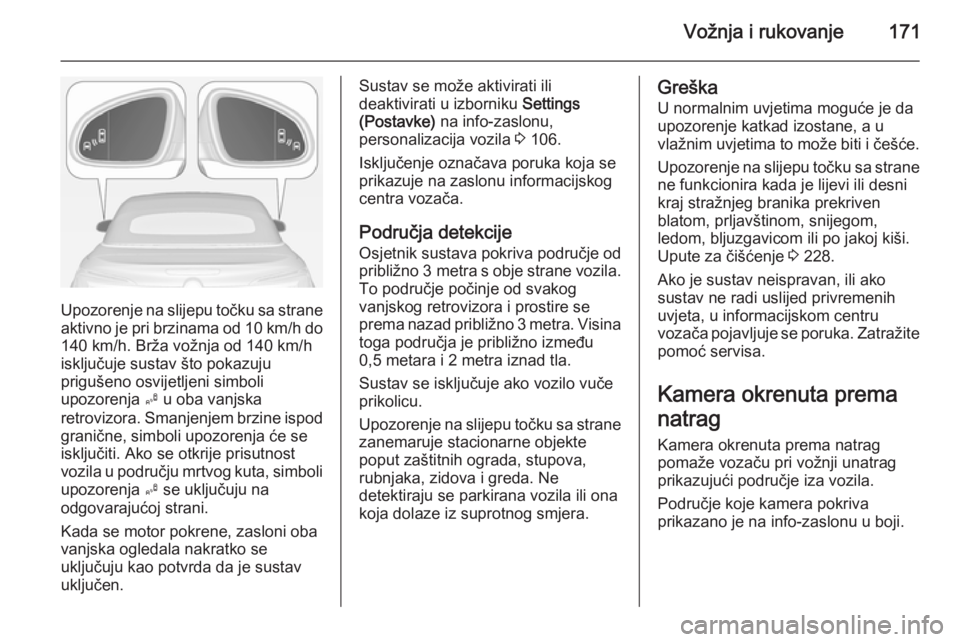

Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.
Sustav se može aktivirati ili
deaktivirati u izborniku Settings
(Postavke) na info-zaslonu,
personalizacija vozila 3 106.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije Osjetnik sustava pokriva područje od
približno 3 metra s obje strane vozila.
To područje počinje od svakog
vanjskog retrovizora i prostire se
prema nazad približno 3 metra. Visina
toga područja je približno između
0,5 metara i 2 metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.Greška
U normalnim uvjetima moguće je daupozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 228.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite pomoć servisa.
Kamera okrenuta prema
natrag Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.

172Vožnja i rukovanje9Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, na primjer ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite situaciju iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena između svjetala
registarske pločice i ima vidni kut od
130°.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte prikazane na zaslonu
u intervalima od 1 metra koje
definiraju udaljenost od prikazanih
predmeta.

Vožnja i rukovanje173

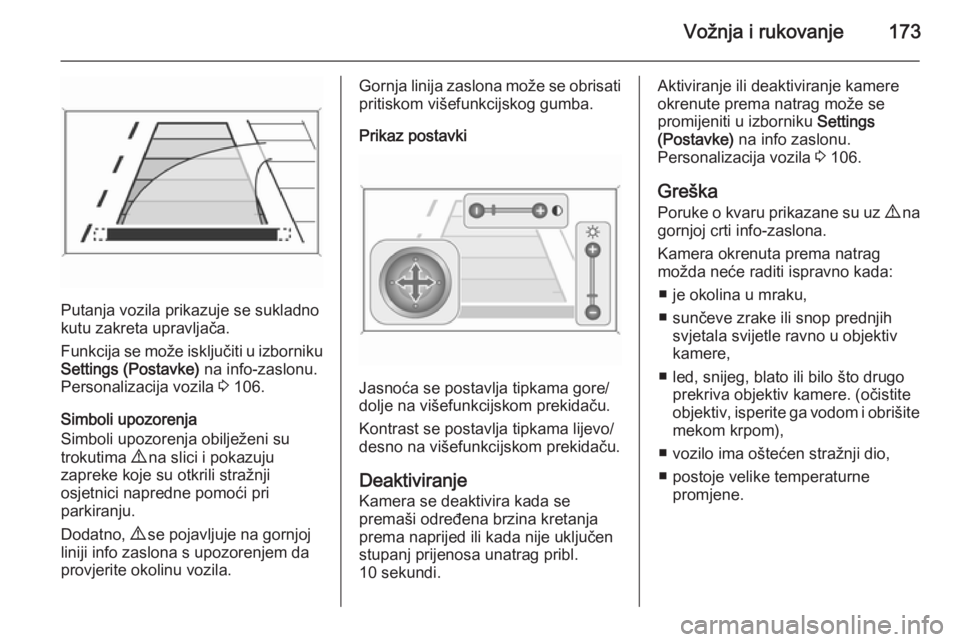

Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Funkcija se može isključiti u izborniku
Settings (Postavke) na info-zaslonu.
Personalizacija vozila 3 106.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na gornjoj
liniji info zaslona s upozorenjem da
provjerite okolinu vozila.
Gornja linija zaslona može se obrisati pritiskom višefunkcijskog gumba.
Prikaz postavki
Jasnoća se postavlja tipkama gore/
dolje na višefunkcijskom prekidaču.
Kontrast se postavlja tipkama lijevo/
desno na višefunkcijskom prekidaču.
Deaktiviranje Kamera se deaktivira kada se
premaši određena brzina kretanja
prema naprijed ili kada nije uključen
stupanj prijenosa unatrag pribl.
10 sekundi.
Aktiviranje ili deaktiviranje kamere okrenute prema natrag može se
promijeniti u izborniku Settings
(Postavke) na info zaslonu.
Personalizacija vozila 3 106.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
■ je okolina u mraku,
■ sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere,
■ led, snijeg, blato ili bilo što drugo prekriva objektiv kamere. (očistite
objektiv, isperite ga vodom i obrišite mekom krpom),
■ vozilo ima oštećen stražnji dio,
■ postoje velike temperaturne promjene.

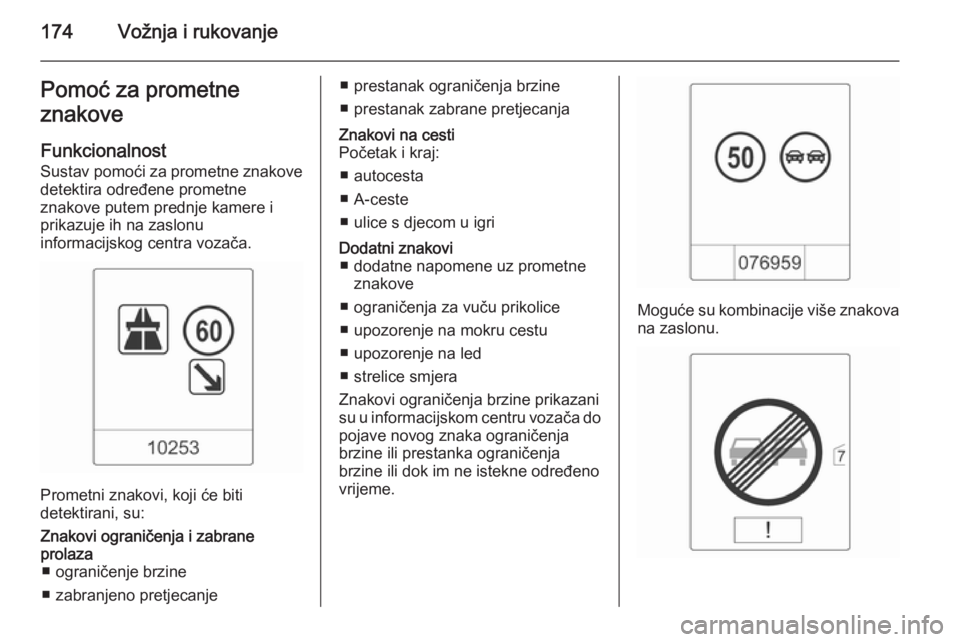

174Vožnja i rukovanjePomoć za prometne
znakove
Funkcionalnost
Sustav pomoći za prometne znakove detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Prometni znakovi, koji će biti
detektirani, su:
Znakovi ograničenja i zabrane
prolaza ■ ograničenje brzine
■ zabranjeno pretjecanje■ prestanak ograničenja brzine
■ prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
■ autocesta
■ A-ceste
■ ulice s djecom u igriDodatni znakovi ■ dodatne napomene uz prometne znakove
■ ograničenja za vuču prikolice
■ upozorenje na mokru cestu
■ upozorenje na led
■ strelice smjera
Znakovi ograničenja brzine prikazani
su u informacijskom centru vozača do pojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguće su kombinacije više znakova
na zaslonu.
